Довгун

Номер патента: 412783

Опубликовано: 20.04.2000

Авторы: Довгун, Рылкин, Чирков

МПК: C12N 1/26

Метки: белково-витаминного, концентрата, питательная, среда

Питательная среда для получения белково-витаминного концентрата, содержащая н-алканы, аммоний фосфорнокислый однозамещенный, аммоний фосфорнокислый двузамещенный, магний сернокислый, калий сернокислый, отличающаяся тем, что, с целью повышения выхода белково-витаминного концентрата, она дополнительно содержит микроэлементы - сернокислое железо, сернокислый цинк, сернокислый марганец при следующем соотношении компонентов, г/л:н-Алканы - 7,9Аммоний фосфорнокислый однозамещенный - 9 - 10Аммоний фосфорнокислый двузамещенный - 0 - 1Магний сернокислый - 10 - 14Калий сернокислый - 10 - 14Среда также содержит, мг/л:Сернокислая медь - 0,4 - 0,45

Номер патента: 1708289

Опубликовано: 30.01.1992

Авторы: Довгун, Канишевский, Петрушевский, Сорокин

МПК: A47K 3/28, A47K 7/08

Метки: гигиены, личной, массажа

...и горизонтально-продольного перемещения, а также поворота совместно со стаканом 6 вокруг его вертикальной оси. Одно плечо рычага 7 несет шарообразную рукоятку 16, а другое - имеющий губки 17 захват 18 ручки 19 разбрызгивающей головки 20, снабженной сменной насадкой 21. Захват снабжен стяжным винтом 22 с рукояткой 23. Разбрызгивающая головка 20 связана шлангом 24 со смесителем 25 горячей и холодной воды.Пользуются душем следующим образом.Устанавливают на края ванны сначала сидение 1 с дугообразной опорой 2, а затем пристыковывают механизм направления восходящей струи, Берут его и вставляют шейкой 14 в фигурный, вырез 5. Затем поворачивают стакан б на 90 так, чтобы лыски 15 стали поперек входа в фигурный вырез. В этом положении...

Номер патента: 1500323

Опубликовано: 15.08.1989

Авторы: Брич, Васильев, Довгун, Мокроусов, Нечай, Тарадайко

МПК: A62C 37/06

Метки: автоматической, запорно-пусковое, пожаротушения, установки

...к седлу 7 корпуса 1 и препятствует тем самым проходу жидкости из входного отверс-,1500323 3на ней сцринклерных оросителей(электромагнитного вентиля, тросового замка) или вручную путем открытия крана дублирующего привода (непоказаны). При разгерметизации побудительной системы давление в ней ипобудительной камере быстро падает,так как находящаяся в них жидкостьвыбрасывается в атмосферу с большимрасходом, а поступает вновь черездроссельное отверстие 5 с малым расходом. Падение давления в побудительной камере устройства сопровождается подъемом мембраны 4 давлениемжидкости, находящейся во входномотверстии 2, При этом открываетсявыпускное отверстие 3, в котороежидкость начинает поступать под избыточным давлением из входного отверстия 2. Так...

Номер патента: 1354220

Опубликовано: 23.11.1987

Авторы: Бельмас, Григорьев, Довгун, Перфильев

МПК: G06G 7/62

Метки: двухполюсников, моделирования, нелинейных

...и входом второго неинвертирующего усилителя 10 тока. Второй элемент 3 включен между выходом второго неинвертирующего усилителя 10 тока и шиной нулевого потенциала. Вход второго усилителя 8 напряжения подключен к выходу второго неинвертирующего усилителя 10 тока. Первый 4 и второй 5 масштабные резисторы подсоединены одним выводом к выходу второго усилителя 8 напряжения, а вторым - соот,ветственно к входу инвертирующего усилителя 12 тока и к входу третьего неинвертйрующего усилителя 11 тока. Выход инвертирующего усилителя 12 тока подсоединен к неинвертирующему входу дифференциального усилителя 6, являющемуся первым информационным выводом устройства. Выход третьего неинвертирующего усилителя 11 тока подсоединен к инвертирующему...

Номер патента: 1317461

Опубликовано: 15.06.1987

Авторы: Бельмас, Григорьев, Даничев, Довгун, Перфильев

МПК: G06G 7/62

Метки: моделирования, нелинейных, характеристик, электрических, элементов

...условия,К 0 У,(7) 50 Функция (7) примет Пустьловия: 1з 1 п 8(9) К 5=К 6= 1 + с 88 1,2 где 9 - угол ротации поворота нелинейной характеристики); К - сопротивление резисторов 1:и 2 обратной связи. Тогда полученная матрица сводится к матрицеописывающей работу известного К-рота- тора, который используется для поворота нелинейных вольт-амперных харак- теристикВыполнение неравенств из (2) возможно при углах ротации от 90 доо180 . Это обусловлено требованиями устойчивости.Пусть выполняются условия: В результате подстановки (4) в (1) получена матрица (3), описывающая работу К-ротатора,Выполнение неравенства из (4) возможно при углах ротации от 1-90одо 0Для дальнейшего выяснения работы схемы рассмотрим функцию проводимости; К,= К,= К,=1, К =...

Номер патента: 1262532

Опубликовано: 07.10.1986

Авторы: Бельмас, Даничев, Довгун, Касьянов, Перфильев

МПК: G06G 7/26

Метки: воспроизведения, нелинейных, функций

...вида. 5Цель изобретения - упрощение устройства за счет сОкращения требуемого числа нелинейных элементов.На чертеже приведена схема устройства,10Устройство содержит первый 1,третий 2 и второй 3 управляемые источники тока, масштабный резистор4 и нелинейный элемент 5 с характеристикой полиномиального типа, Ьходисточника 1 тока соединен с входомисточника 2 тока и является входомустройства, нелинейный элемент 5включен между шиной нулевого потенциала и выходом источника 1 тока, 20соединенным с входом источника 3 тока, выход последнего является выхо"дом устройства и соединен с выходомисточника 2 тока, между выходом уст"ройства и шиной нулевого потенциалавключен масштабный резистор 4.Устройство работает следующим образом,Система узловых...

Номер патента: 1190541

Опубликовано: 07.11.1985

Авторы: Гафнер, Довгун, Епихин

МПК: H04N 9/44

Метки: синхронизации, цветовой

...приемников.Цель изобретения - повышение устойчивости цветовой синхронизации.На чертеже представлена структурнаяэлектрическая схема устройства цветовойсинхронизации.Устройство цветовой синхронизации содержит коммутатор 1, сумматор 2, усилитель 3, опорный контур 4, компаратор 5,триггер 6, выключатель 7 цветности, блок 8перестройки и ключ 9.Устройство цветовой синхронизации работает следующим образом,Сигнал цветности поступает на первыйвход коммутатора 1, на второй вход которогос выхода сумматора 2 поступает смесь строчных и кадровых импульсов, соответствующих по времени передаче строчных и кадровых сигналов цветовой синхронизации.В результате на выходе коммутатора 1выделяется полный сигнал цветовой синхронизации системы СЕКАМ,...

Номер патента: 1188875

Опубликовано: 30.10.1985

Авторы: Довгун, Фарафонтов

МПК: H03K 17/60

Метки: коммутирующее

...диапазонов в телевизионных и радиоприемных устройствах.Цель изобретения - повышение надежности за счет уменьшения количества механических контактов в схеме коммутирующего устройства. На чертеже представлена схема коммутирующего устройства. 1 ОКоммутирующее устройство содержит первый 1 и второй 2 транзисторы одного типа проводимости, третий транзистор 3 другого типа проводимости, механический переключатель 4 на три положения со средним (нейтральным) положением, который имеет один подвижный и два неподвижных контакта, первый 5 и второй 6 диоды, три резистора 7 - 9, три выходные шины О - 12 и общую шину 13, причем базы первого 1 и второго 2 транзисторов соответственно через первый 7 и второй 8 резисторы подключены к соответствующим...

Номер патента: 1133667

Опубликовано: 07.01.1985

Авторы: Довгун, Коробенко

МПК: H03L 7/08

Метки: автоматической, подстройки, частоты

...то, что оно не обеспечивает необходимой .точности автоподстройки.Цель изобретения - повышение точности. Поставленная цель достигается тем, что в устройстве автоматической подстройки частоты (АПЧ), содержащем соединенные последовательно входной смеситель, усилитель промежуточной частоты (УПЧ), видеодетектор, амплитудный селектор, фазЬвый детектор, а также соединенные последовательно фильтр нижних частот и гетеродин, выход которого подключен к другому входу входного смесителя, между выходом усилителя промежуточной частоты и другим входом фазового детектора включены последовательно соединенные формирователь импульсов и делитель частоты, а выход фазового детектора соединен с входом фильтра нижних частот.На чертеже приведена структурная...

Номер патента: 1092533

Опубликовано: 15.05.1984

Авторы: Довгун, Перфильев

МПК: G06G 7/62

Метки: индуктивностей, моделирования, нелинейных

...и входом которого включенпервый масштабный резистор обратнойсвязи, частотна-зависимый, элемент,ныпалпенный на конденсаторе, второйи третий е асштабные резисторы обраттОй связи, первый, второй, третий,"етвертый и пятый масштабные резисторы и дифференциальный усилитель напряжения инвертирующий вход которога является выходом устройства, содержет первый и второй дополнительныеДИЕРфЕРЕНЕЕИВЛЬНЫЕ УСИЛИТЕЛИ НаПРЯжЕния и регулировачный резистор, который вколочен между выходом дифференциального усилителя напряжения и егонс;иннертирующим входом, подключеннымк,инвертируощему входу второго допол:-з тельного дифференциального усилителя Напряжения и через конденсаторк шине Пулевого потенциала, второйтретий масштабные резисторы обратНойсвязи...

Номер патента: 1053273

Опубликовано: 07.11.1983

Авторы: Бельмас, Бондаренко, Довгун, Тарасов

МПК: H03H 11/08

Метки: трансформатор

...2156894, кл. Н 03 Н 11/00, 1974.2. Но 1 й А.6., 5 еиагс й.1. йеа 11.- хаФ 1 оп о 1 ВЬе деа 1 йгапгГогвеп нь 1 п орегас 1 опа 1 ащр 11 Г 1 егь. 1 пй,.,1 онгпа оГ Сопсго 1, 1968. чо 1, 8, й 5, р. 517-5) ТРсипите НСфОРМАТОР, содержаяц 1 йь напряжения, охваченнь ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ цепью резистивной обратной связи, второй усилитель напряжения,вход которогрчерез первый резистор соецинен с входом трансформатора, второй и третийрезисторы, первые выводы которых обьединены, а второй вывод второго резис. тора подключен к входу трансформатора,о т л и ч а ю щ и й с я тем, что,с целью упрощения перестройки коэффи. циента трансформации, введен дорференциальный усилитель, инвертирующий вход.которого соединен с...

Номер патента: 1029399

Опубликовано: 15.07.1983

Авторы: Бельмас, Бондаренко, Довгун

МПК: H03H 11/42

Метки: гиратор

...недостаточно высокой точностью имитации взаимной индуктивности. 25Цель изобретения - повышение точности имитации при расширении частотного диапазона и уменьшение количества активных приборов.Поставленная цель достигается тем,что в гираторе для имитации двух индуктивно связанных элементов, содержащем четыре усилителя напряжения с подключенными к их выходам соответствуюшими резисторами, причем неинвертирующие входы первого и второго усилителей яв 35 ляются входами гиратора, а неинвертируюшие .входы третьего и четвертого усилителей являются выходами гирвтора, к которым подключены двв нагрузочных конденсатора, резисторы вторыми выводами подсоединены к неинвертируюшему входу соответствующего усилителя, и введены первые дополнительные...

Номер патента: 997051

Опубликовано: 15.02.1983

Авторы: Бельмас, Бондаренко, Довгун

МПК: G06G 7/26

Метки: генератор, функций

...второй масштабный резистор, включенный между неинвертирукщим входом пер 1 вого дифференциального усилителя напряжения и шиной нулевого потенциа ла, третий ичетвертый масштабные резисторы, содержит второй и третий диФФеренциальные усилители напряжения, в цепь положительной обратной связи . которых включены соответственно тре тий ичетвертый масштабные резисторы, неинвертирующий вход второго дифферен. циального усилителя напряжения является входом генератора и соединен с инвертирующим входом третьего диффе- З 5 ренциального усилителя напряжения, неинвертирукщий вход которого соединен с инвертирующим входом первого дифференциального усилителя напряжения, инвертирующий вход второго дифференциального усилителя напряжения соединен с...

Номер патента: 911559

Опубликовано: 07.03.1982

Авторы: Бондаренко, Довгун

МПК: G06G 7/26

Метки: генератор, функций

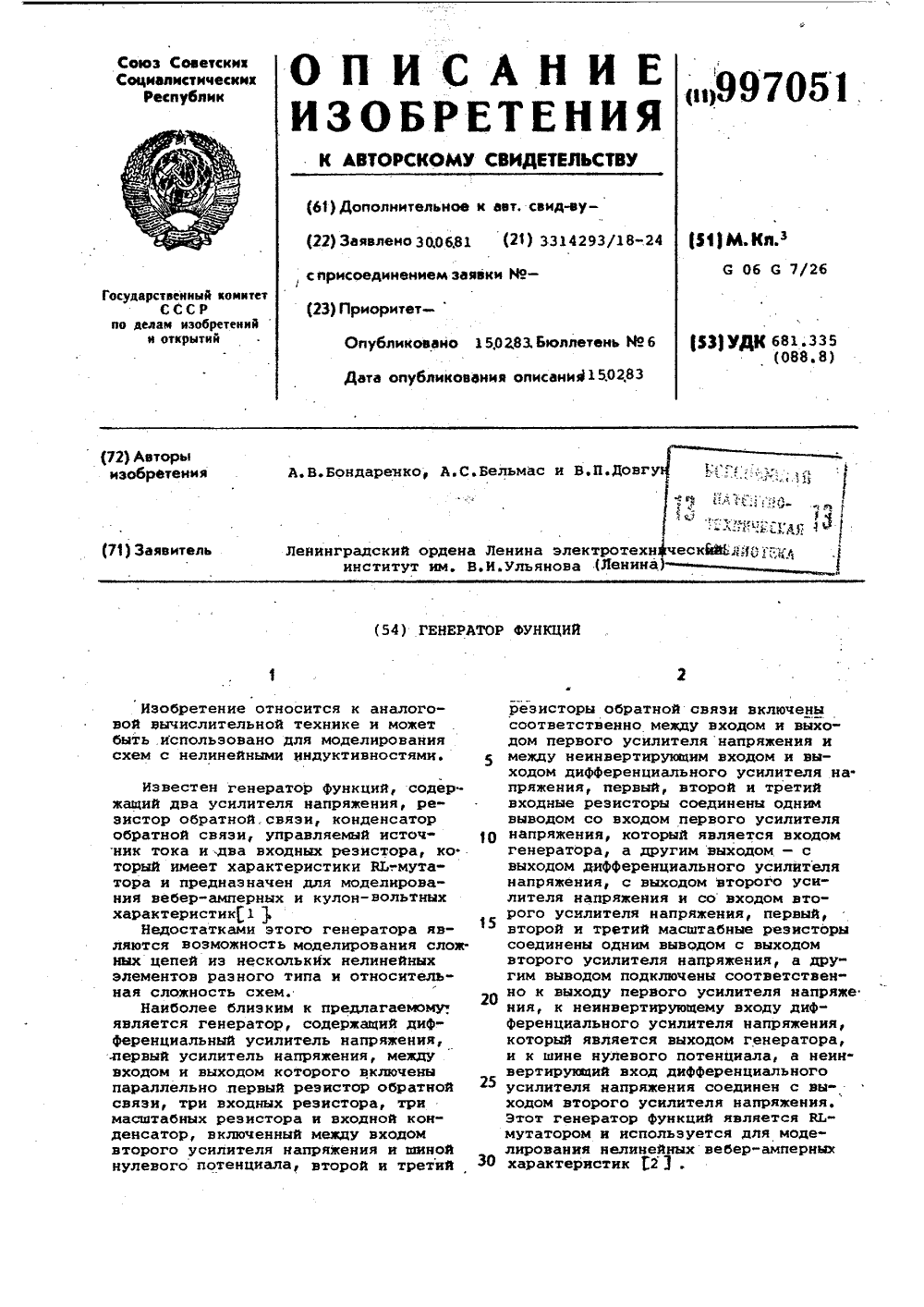

...резистор связи вклю"чен между входом четвертого усилителя напрянения, являющимся выходомгенератора, и выходом второго усилителя напряжения, вход пятого усилителя напряжения соединен с выходомвторого усилителя напряжения, а выход пятого усилителя напряжения черезвторой резистор связи соединен со1 о входом второго усилителя напряжения,На чертеже приведена схема предлагаемого генератора бункций,Генератор содернит первый, второйи третий резисторы 1- 3 обратной свя"15 зи, первый, второй и третий масштабные резисторы 1-6, первый и второйрезисторы 7 и 8 связи, входной резистор 9 управляющий резистор 10,конденсатор 11, первый, второй, тре тий, четвертый, пятый усилители 12- 16напряжения.. Генератор Функций работает следующим образом.Токи...

Номер патента: 668346

Опубликовано: 23.06.1981

Авторы: Довгун, Чирков

МПК: C12K 1/10

Метки: культивирования, микроорганизмов

...По сигналам элемента 5 управления поочередноФ 5 из каждого сосуда 7 дозируютсязаданйые количества культур микроорганизмов в смеситель 10. При этом очередной сосуд 7"перемещается с помощью платформы 15 для отбора пробы, после чего. включается приспособление 16 для перемешивания 7 заборное приспособление 17 отпускает эа борняк в сосуд к открывается клапан 11 на трубопровоце 14. После перекачиванияИ . определенного количества клеток, регист 3вируемых счетчиком 9, клапан 11 закрьь вается и на некоторое время открывается: клапан 1 1 на трубопроводе 13. После загрузки посевного материала в ферментеры 1 подается питательная среда, При этом каждый из дозаторов 8 срабатывает столько раз, сколько необходимо для создания в ферментерах...

Номер патента: 824233

Опубликовано: 23.04.1981

Авторы: Бондаренко, Довгун

МПК: G06G 7/26

Метки: генератор, функций

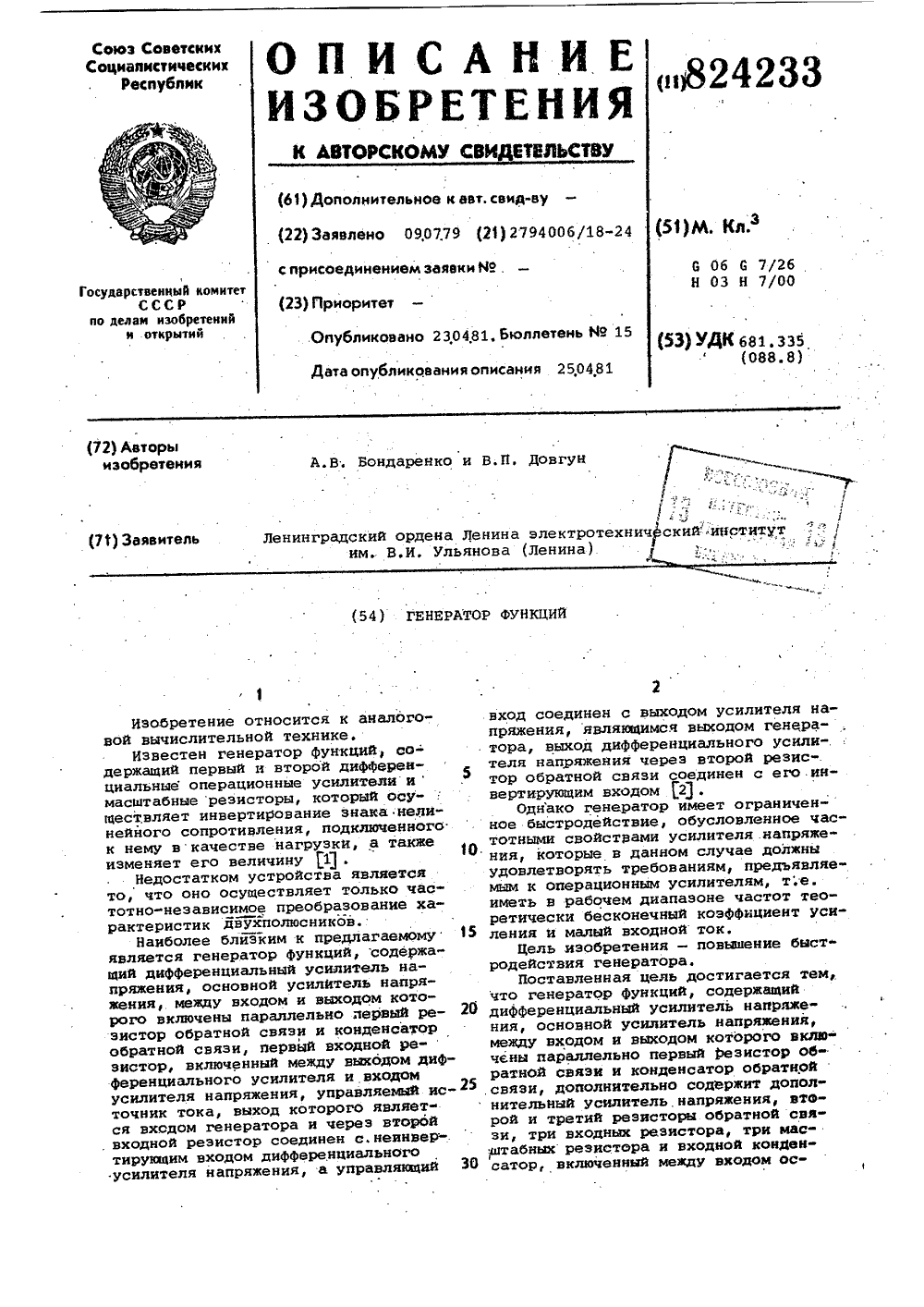

...для моделлинейных вебер-амперныхлонных характеристик.Поскольку в систему (4) входят четырнадцать независимых переменных, нетрудно подобрать параметры элементов предлагаемого генератора таким образом, чтобы удовлетворялись уравнения (4).Применение усилителей с конечным усилением, характеристики которых близки к идеальным, а также введение дополнительных резисторов расширяет диапазон рабочих частот генератора и увеличивает устойчивость его работы по сравнению с известным. о генемут атором ания не- льт-курмула иэобретени Генератор функций, содержащий дифференциальный усилитель налряжения,Напряжения узлов в схеме связаныотношениями ОЧ 2 К 2 0 ОЧ К Ч 4) ОМз" Ко(02-ОЧС ) ф где К - коэффициент усиления дифференциального уси- лителя 10...

Номер патента: 813797

Опубликовано: 15.03.1981

Автор: Довгун

МПК: H03L 7/10

Метки: автоматической, под-стройки, частоты

...в частотный дискриминатор входят два диода 9, 10, индуктивкость 11, варикап 12, семь конденсаторов 13-19 и восемь резисторов 20 - 27, блок 28 управления, ключ 29 "Автомат-Ручная", электронный ключ 30, состоящий из транзистора 31 и резистора 32.Устройство работает следулдим об"813797 Формула изобретения ЛКтомат учнан ф При замкнутом положении ключа 29 "Автомат-Ручная" что соответствуетРручной настройке, транзистор 31 закрыт, напряжение питания не подается и частотный дискриминатор не работает. Емкость варикапа 12 при этом максимальна, что обуславливает мирскую полосу характеристики частотного дискриминатора 3.При разыскании ключа 29, т. е,. переводе его в положение "Автомат", открывается до насыщения транзистор 31 и через открытый...

Номер патента: 674187

Опубликовано: 15.07.1979

Автор: Довгун

МПК: H03B 3/04

Метки: автоматической, гетеродина, подстройки, частоты

...устройство значительно умень.шает положительный "всплеск" напряжения на1 о шине 12 во время перехода с режима "Ручная"на "Автомат", что устраняет захват на несущуюзвука, а при выборе прдграмм во время переходных процессов отключает устройство, в ре.зультате чего устраняется захват ложных сигна 15 лов,3личины, определяющейся коэффициентом деления импулвса, и диод 9 заперт положительным.напряжением конденсатора 10, На вход устройства поступают импульсы, которые преобразую" ся в прмрещение управляющего напряженияЪ;","Ъ эависймосТй "от- велВййй "тфйвляюще.го апряжения. При выборе программ открывеется транзистор 11 блока управлеййя 6, конденсатор 10, разделившись через открытыйтранзистор 11, закорачивает через диод,9...

Номер патента: 292217

Опубликовано: 01.01.1971

Авторы: Довгун, Савушкин

МПК: H03H 7/34

Метки: задержки, линия, магнитострикционная

...к нему своей неконтактпрующей частью с помо щью клея. Подвихкный приемный преобразователь 5 устанавливается на конце траверстл 6, выполненной из немагнитного материала.Вход приемного преобразователя представляет сооой пару жестких пластинчатых контак тов 7 и 8, расстояние между которыми равно2 - 3 мм.Траверса 6 укреплена на латунной муфте 9,внутренняя резьба которой совпадает с резьбой ходового винта 10, жестко соединенного 15 с корпусом 4. Передающий преобразователь11 надевается на звукопровод вблизи его нижнего конца и закрепляется на корпусе.Через отверстия в траверсе 6 проходят два латунных стержня 12, концы которых с по мощью гаек закреплены на фланцах 13 и 14.Верхний фланец 13 плотно посажен на центральную втулку 15. Нижний...

Номер патента: 262518

Опубликовано: 01.01.1970

Авторы: Бондарев, Довгун, Савушкин

МПК: H03M 1/50

Метки: код, перемещение

...состоит из волновода 1 с демпферами 2 и 8 на концах,Опрашивающая 4 ч выходная б обмоткинамотаны непосредственно на волноводе, выполненном из магнито"трикционного материала. При этом опрашивающая обмотка намота 5 на на всей длине перемещения псстоянногомагнита б, связанного с объектом перемещения. Магнит передвигзется вдоль волновода внепосредственной близости от оп.ашивающейобмотки, которая подкчючена к генератору 710 опроса, а выходная обмотка - к усилителю 8,Сигналы с генератора опроса и усилителя 8поступают на преобразователь временного интервала в код, состоящего из счетчика 9 и генератора импульсов И15 В момент подачи токового опроса с генератора в опрашивающсй обмотке н наводитсяэ.д,с., поскольку состояние...

Номер патента: 244404

Опубликовано: 01.01.1969

Авторы: Довгун, Савушкин
