Слезкин

Номер патента: 1521051

Опубликовано: 27.02.1996

Авторы: Абрамов, Капля, Слезкин

МПК: G01R 31/02

Метки: изоляции, сопротивления

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ, содержащее коммутатор, выполненный на герконах, генератор импульсов, элемент разряда, блок переключений, выход которого соединен с управляющим входом коммутатора, и измеритель напряжения, отличающееся тем, что, с целью повышения достоверности результатов контроля, в него введены дополнительные контакты коммутатора, образующие нормально замкнутые пары с подвижным контактом, формирователь временных сигналов, блок сенсоров, блок индикации, информационная шина, соединяющая выход формирователя сигнатур с управляющим входом измерителя напряжения и выходом устройства, и формирователь сетки частот, причем выход генератора импульсов через последовательно соединенные формирователь сетки...

Номер патента: 1723973

Опубликовано: 10.02.1996

Авторы: Кухаренко, Мариночкин, Мочалов, Романюк, Слезкин, Шубин

МПК: H04R 13/00

Метки: двустороннего, действия, излучатель, низкочастотный, электромагнитный

НИЗКОЧАСТОТНЫЙ ЭЛЕКТРОМАГНИТНЫЙ ИЗЛУЧАТЕЛЬ ДВУСТОРОННЕГО ДЕЙСТВИЯ, содержащий трубчатый корпус, на торцах которого установлены мембраны, и электромагнитный привод, статор которого, состоящий из магнитопровода и катушек возбуждения, закреплен на опорном ребре жесткости корпуса, расположенном в центральной параллельной торцам плоскости сечения этого корпуса, а якоря своими магнитопроводами жестко скреплены с соответствующими им мембранами и установлены по отношению к статору с воздушными зазорами, отличающийся тем, что, с целью увеличения излучаемой мощности без увеличения габаритов и массы, магнитопровод статора выполнен в виде кольцевого моноблока с попарно симметричными пазами на его торцах, в которых размещены катушки возбуждения, каждая...

Номер патента: 1409099

Опубликовано: 20.01.1996

Авторы: Капля, Слезкин

МПК: H03K 5/153

Метки: входного, импульсов, программируемый, сигнала, спаду, формирователь, фронту

1. ПРОГРАММИРУЕМЫЙ ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ПО ФРОНТУ И СПАДУ ВХОДНОГО СИГНАЛА, содержащий первый и второй D-триггеры, первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, входную шину, тактовую шину, выходную шину, причем входная шина соединена с информационным входом первого D-триггера, выход которого соединен с информационным входом второго D-триггера и с первым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выход которого соединен с выходной шиной, выход второго D-триггера соединен с вторым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, входы синхронизации первого и второго D-триггеров объединены, отличающийся тем, что, с целью повышения достоверности формирования сигналов путем уменьшения величины задержки, в него введен второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, причем входная...

Номер патента: 1354947

Опубликовано: 10.12.1995

Авторы: Абрамов, Капля, Слезкин

МПК: G01R 13/00

Метки: адаптивное, импульса, параметров, ударного, цифровое

АДАПТИВНОЕ ЦИФРОВОЕ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ УДАРНОГО ИМПУЛЬСА, содержащее интегратор, соединенный через делитель напряжения с первыми входами двух нуль-органов, вторые входы которых соединены с источником опорного напряжения, радиопередатчик, радиоприемник, выход которого подключен к цифровому регистратору, отличающееся тем, что, с целью повышения надежности получения информации при расширении функциональных возможностей контроля, в него введены шина управления, блок обнуления, анализатор длительности входного сигнала, анализатор амплитуды входного сигнала, блок элементов И-НЕ, блок управления, преобразователь время-цифра, преобразователь цифра-время, коммутатор, при этом вход интегратора и N входов анализатора амплитуды...

Номер патента: 1268073

Опубликовано: 27.11.1995

Авторы: Капля, Слезкин

МПК: H03K 5/26

Метки: длительности, импульсов, программируемый, селектор

ПРОГРАММИРУЕМЫЙ СЕЛЕКТОР ИМПУЛЬСОВ ПО ДЛИТЕЛЬНОСТИ, содержащий входную, программирующую и первую выходную шины, генератор импульсов, элемент И-НЕ, первый, второй и третий счетчики импульсов с изменяемым коэффициентом пересчета, счетный вход последнего из которых соединен с выходом элемента И-НЕ, а соответствующие входы всех счетчиков импульсов соединены с программирующей шиной, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения возможности селекции заданного импульса из серии импульсов с выдачей информации об отклонении его длительности от заданных пределов, в него введены элемент ИЛИ, инвертор, мажоритарный элемент и элемент ИЛИ НЕ, первый вход которого соединен с входной шиной, а выход с входом...

Номер патента: 1683103

Опубликовано: 07.10.1991

Авторы: Козловский, Лобкова, Михайлюк, Савочкин, Слезкин

МПК: H01Q 25/00

Метки: антенна, зеркальная, многолучевая

...образующей зеркала 1. Это эквивалентно смещению облучателей 2 в сторону зеркала 1 для эквивалентного сферического зеркала от его центра на величину 0,04 радиуса от фокуса, что приводит к коррекции фазовых искажений за счет устранения сферической аберрации. 1 ил,расстояние от поверхностки пересечения фокальнометрии вдоль фокальнравным 2,21, где 1 - фокупараболической образующПредлагаемая антеннющим образом,Облучатели 2 излучают энергию в направлении зеркала 1. Соотношение между углами а и р способствует формированию неискаженных диаграмм направленности под углом а /2 к оси симметрии, количество которых равно количеству облучателей 2, Расстояние от поверхности зеркала до точки пересечения фокальной оси с осью симметрии вдоль фокальной оси...

Номер патента: 1635234

Опубликовано: 15.03.1991

Авторы: Лобкова, Михайлюк, Савочкин, Слезкин

МПК: H01P 5/103

Метки: коаксиально-волноводный, переход

...в полости отрезка 1 и подключенный к концу внутреннего проводника 5 отрезка 3 коаксиальной линии соосно с ним в поперечном сечении отрезка 1. При выбранных размерах отрезка 1 указанных в описании, достигается широкополосное согла;ование при малых габаритах и простой конструкции, т.к. для отрезка 1 не требуетс ливать торцовую стенку. 1 э.п, ф-л диаметр равен 0,67 1., где А, - средняя длина рабочей, Волны,В коаксиально-волноводном переходе,показанном на фиг. 2, отрезок 1 волноводаусечен по плоскости В-В, проходящей черезпоперечное сечение, диаметр б которого непревышает 0,586 Л, где 1 - наименьшая длина рабочей волны.Коакгиально-волноводный переход работает следующим образом,СВЧ-сигнал, поступающий на входноесечение А-А отрезка 1,...

Номер патента: 1608767

Опубликовано: 23.11.1990

Авторы: Лобкова, Михайлюк, Нигар, Савочкин, Слезкин

МПК: H01Q 13/02

Метки: антенна, рупорная

...и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к антеннам СВЧ и может быть использовано.в качестве облучателя зеркальных антенн.Цель изобретения - . упрощение конструкции,На чертеже представлена рупорная антенна, общий вид.Рупорная антенна содержит рупор 1 в .виде усеченного кругового конуса и штыревой возбудитель 2, ось которого проходит через ось усеченного кругового конуса. Штыревой возбудитель 2 размещен внутри рупора 1 в сечении с диаметром 0=(0,7+0,1)3 где Л - рабочая длина волны, причем ось штыревого возбудителя наклонена к вершине усеченного кругового конуса на угол а= =25 + 5 относительно нормали к...

Номер патента: 1596420

Опубликовано: 30.09.1990

Авторы: Лобкова, Михайлюк, Савочкин, Слезкин

МПК: H01Q 25/00

Метки: антенна, зеркальная, многолучевая

...оси выбрано равным 21, где 1 -фокусное расстояние параболиче-ской образующей зеркала 1.Антенна работает следующим образом. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 54) МНОГСЛУЧЕВАЯ ЗЕРКАЛЬНАЯ АНТЕННА(57) Изобретение относится к антенной технике. Цель изобретения - увеличение коэффициента усиления. М ноголучевая зеркальная антенна содержит зеркало 1 и облучатели 2, которые излучают энергию в напрвлении зеркала 1. Углы а и рсвязаны сооз ношением: ра180- р которое способствует формированию неискаженных диаграмм направленности под углом а/2 к оси симметрии, количество которых равно количеству облучателей 2, 1 ил. ли 2 излучают энергию в наеркала 1, Соотношение между р способствует формированию. ых диаграмм...

Номер патента: 1399105

Опубликовано: 30.05.1988

Авторы: Савенко, Слезкин

МПК: B24D 13/04

Метки: абразивный, инструмент, лепестковый

...на ступице 1, гибкиестержни 4 с упорами 5, закрепленные 20в неподвижном 2 и подвижном 3 фланцах, на расстоянии между собой меньшетолщины лепестка, гайку 6, установленную на ступице 1 под подвижнымфланцем 3, и лепестки 7, закрепленные между гибкими стержнями 4,Лепестковый абразивный инструментработает следующим образом,Отпускают гайку 6, освобождая приэтом подвижный фланец 3. При опуска"нии подвижного фланца 3, гибкие стержни 4 изгибаются (показано пунктиром).При этом расстояние между гибкимистержнями 4 увеличивается и в образовавшиеся увеличенные зазоры между1,Эними устанавливают лепестки 7. Черезотверстия о в подвижном фланце 3 затягивают гайку б. При этом подвижныи. фланец 3 поднимается и гибкие стержни 4 при помощи упоров 5...

Номер патента: 1301680

Опубликовано: 07.04.1987

Авторы: Савенко, Слезкин

МПК: B24D 13/04

Метки: абразивный, круг, лепестковый

...гребешки ступицы 1 от радиального, а лепестки 2 и 3 от осевого смещения,Соединительный стержень 5 и гайка 6 об 1 зединяют все части инструмента в целое.Ширина лепестков в смежных пазахсоставляетв. где 1 и Ь - соответственно ширина лепестков 2 и 3 в смежных пазах;В - высота инструмента;и и (и - 1) - количество лепестков по высотете в смежных пазах.Использование предлагаемого лепесткового абразивного круга позволит сократить расход шлифовальной шкурки в среднем на один лепесток по его длине на величину, равную а количество лепестков в круге, определяющее в конечном итоге его плотность, возрасвнутренний радиус гребенчатого того обода ступицы;толщина замка, равная четырем толщинам шлифовальной шкурки;-и - - соответственно...

Номер патента: 1297079

Опубликовано: 15.03.1987

Авторы: Капля, Слезкин

МПК: G06G 7/02

Метки: моментов, экстремумов

...50В случае подачи 1-го сигнала с нарастающим напряжением на выходе нуль-органа 2 формируется логичес" кая единица, так как каждое последующее значение входного сигнала (пре дыдущее хранится в блоке- на первом управляющем входе триггера 15 логическая "1", на втором входе - логический "0") обеспечивает его однократное срабатывание с задержкойот импульса с выхода коммутатора 7,Наличие задержки повышает достоверность результатов, так как исключается влияние переходных процессов присравнении после подключения данногоканала. Таким образом, логическая"1" на выходе триггеров 15 блока 14идентифицирует положительный знакпервой производной и подтверждаетпо обнуляющему входу триггера 16логический "0" на выходе,Уменьшение уровня входного...

Номер патента: 1286401

Опубликовано: 30.01.1987

Авторы: Воронов, Савенко, Слезкин

МПК: B24D 13/04

Метки: абразивного, круга, лепесткового

...выполнены в соответствии с витками пружины 3. На внутренней поверхности опорного элементазакреплена пружина 5. Механизм Фиксации соединен с приводом 6. Устройство также содержит механизм 7 подачиабразивной ленты, нож 8 для нарезания лепестков, прижим 9 для обеспе 30чения укладки лепестков. Лентопротяжный механизм 7 содержит прижим10. Устройство также содержит механизм склеивания 11.35Устройство работает следующим образом.Полоса абразивной ленты 12 механизмом подачи 7 перемещается по внутренней стенке оправки 1, прижимом 40 10 прижимается к наружной стенке оправки 1, и ножом 8 от ленты 12 отреэается лепесток 13, который прижимом 9 подается в,канал между наружной и внутренней стенками оправ ки 1;Лепесток 13, перемещаемый прижимом 9,...

Номер патента: 1285513

Опубликовано: 23.01.1987

Авторы: Львов, Слезкин

МПК: G09B 7/02

Метки: знаний

...в соответствии с формулой 8 г - 8 г + ф Х )ги-1 и-1 ф10 по которой рассчитывается значение дисперсии контролируемого параметра. Напряжение, пропорциональное величине дисперсии, с выхода сумматора 18 поступает на вход умножителя 35, с выхода которого напряжение, пропорциональное величине Б поступает на вход делителя 36, на выходе которого напряжение пропорционально .вели 20 чине - " - и=- . Оно поступает на8Ь компаратор 38, где сравнивается с постоянными напряжениями, пропорциональными значению "4" в выбранном масштабе.ХПри значении напряжения ---- = -больше напряжения сравнения Ч,4 на выходе компаратора вырабатывается постоянное управляющее напряжение при 30 выполнении условия К = - в -- "= - ) 4/Х- Х,/8 ь,Зто управляющее напряжение...

Номер патента: 1272155

Опубликовано: 23.11.1986

Авторы: Савенко, Слезкин

МПК: B24D 18/00

Метки: абразива, основы, удаления, шкурки, шлифовальной

...лент.Цель изобретения - снижение расхода клеевой комиозиции, используемой при удалении (путем зачистки) абразива с концов склеиваемых шлифовальных лент. На фиг. 1 изображен участок абразивной ленты с приклеенным к нему вспомо. гательным элементом; на фиг. 2 в . процесс отрыва абразивного слоя от основы шл Ифовальной ленты.На участок абразива, подлежащего удалению, наносят клеевую композицию 1 с адгезией выше к абразивному слокз, чем адгезия этого слоя к основе ленты. После этого шлифовальную ленту стороной с нанесенной клеевой композицией приклеивают к поверхности вспомогательного элемента 2, например поверхности деревянного бруска. После отверждения клеевой композиции основу шлифовальной ленты методом неравномерного отрыва отделяют от...

Номер патента: 1224238

Опубликовано: 15.04.1986

Авторы: Кирьянов, Слезкин

МПК: B66C 1/10

Метки: захватное

...с выступом 31 и рукояткой 32 управления, перемещаемой в пазу 33 корпуса. Причем палец 30 и его выступ 31 взаимодействуют со скобами 34, закрепленными на торце рамы 3, Послед О няя снабжена подставками 35, установленными на ней с возможностью поворота вокруг горизонтальной оси.Для крепления кантуемой плиты 36 в раме имеются грузовые пальцы 37.Гидротормоз 7, шарнирно соединенный с траверсой, содержит гидроцилиндр 38 с поршнем 39 на штоке 40, подвижно соединенным с механизмом кантования, Гидротормоз 7 снабжен регулятором скорости 41 и соединен с ним патрубками 42.Регулятор скорости 41 состоит из корпуса 43, выполненного с кольцевой проточкой 44 и полостью 45, и перемещающегося в нем стакана 46, имеющего боковые отверстия 47. В нижней части...

Номер патента: 1131818

Опубликовано: 30.12.1984

Автор: Слезкин

МПК: B66C 1/68

Метки: грузозахватное

...же оси поворота до осей вращения блоков нижнего полиспаста. Коромысла 3 и 4 снабжены упорами верхними 20 и нижними 21, Гидротормоз 5 расположен ниже оси поворота 19 и подвижно соединен через цапфы 22 и ось 23 с коромыслами 3 и 4. Гидротормоз состоит из гидроцилиндра 24 с перемещающимся в нем поршнем 25, который установлен с возможностью перемещения на штоке 26, снабженным дисковым клапаном 27 и упорами 28 и 29, Гидротормоз 5 снабжен компенсатором 30, соединенным с одной из полостей гидроцилиндра 24 каналом 31. Поршень 25 разделяет полость гидроцилиндра 24 по полости 32 и 33 изменяемого объема, которые могут сообщаться через отверстия 34 в поршне или через механизм управления гидротормозом. Последний состоит из камеры 35 с подвижным...

Номер патента: 1121371

Опубликовано: 30.10.1984

Авторы: Савенко, Слезкин

МПК: E05F 3/16

Метки: двери, закрывания

...и собачку для взаимо. действия с гнездами диска, тормозной узел выполнен в виде анкерного механизма, диск храпового механизма выполнен в виде зубчатого колеса, кинематически связанного с анкерным механизмом, а собачка храпового механизма жестко смонтирована на валу возвратного механизма.На чертеже схематически представлено предлагаемое устройство для закрывания двери.Устройство для закрывания двери 1 содержит размещенный в корпусе 2 возвратный механизм, включающий установленную/ на валу 3 пружину 4 кручения, два шарнирно соединенных между собой рычага 5 и 6, свободный конец 7 одного из которых соединен с валом 3, а свободный конец другого имеет средство 8 для подсоединения к раме двери, и тормозной узел, выполненный в виде...

Номер патента: 1120197

Опубликовано: 23.10.1984

Авторы: Катомин, Слезкин, Тимофеев

МПК: G01M 1/22

Метки: дисбаланса

...предназначенного для освещения поверхности ротора, пространственного Фильтраи Фотоприемника, последовательно установленных по ходу луча и последовательно соединенных с последним частотного детектора, порогового устройства, частотомера, вычислителя и индикатора.На чертеже представлена схемаустройства для измерения дисбалансароторов. 65 Устройство для измерения дисбаланса роторов содержит технологическуюаэростатнческую опору 1, куда помещается ротор 2, оптический квантовыйгенератор 3 (ОКГ), работающий от блока 4 питания, объектив 5 и пространственный фильтр б. Далее последовательно включены фотоприемник 7, частотный детектор 8, пороговое устройство 9,частотомер 10, вычислитель 11 ниндикатор 12. Кроме того, устройствосодержит узел наложения...

Номер патента: 1118600

Опубликовано: 15.10.1984

Авторы: Слезкин, Слонимский

МПК: B66C 1/44

Метки: грузозахватное

...а Фиг.5 - вариант грузозахватного устройства для захвата груза за наружную поверхность (в рабочем положении);на фиг.6 - грузозахватное устройствов рабочем положении, общий вид,Грузозахватное устройство содержит двуплечие захватные рычаги 1 и 2,шарнирно соединенные между собойосью 3 и имеющие в нижней части опоры 4 и захватные шипы 5, а верхниеконцы рычагов соединены осями 6 сгибкими тягами 7, между которыми установлена грузовая серьга 8 для навешивания на крюк грузоподъемного механизма с шарнирно закрепленным двурогим крюком 9.В верхней части двуплечих рычагови 2 выполнены прорези 10 и 11, вкоторых установлена фиксирующая планка 12, шарнирно закрепленная на рычаге 1 осью 13 и взаимодействующаясвоим оголовком 14 с боковыми стенками 15...

Номер патента: 1107163

Опубликовано: 07.08.1984

Автор: Слезкин

МПК: G11B 5/45

Метки: записи, магнитный, носитель, сигналов

...элемент соединены последовательно и включены между первым выводом магнитной головки и общей шиной, резистор включен между вторым выводом магнитной головки и общей шиной, раздельные входы разностного и избирательного усилителей подключены к второму выводу магнитной головки и к общей точке соединения активно-индуктивного эквивалента магнитной головки и управляемого резистивного элемента, выход разностного усилителя подключен к первому выводу магнитной головки, выход избирательного усилителя и дополнительный выход генератора подмагничивания подключены к входам формирователя сигнала управления, а выход последнего соединен с регулирующим входом управляемого резистивного элемента.На чертеже приведена структурная схема предлагаемого...

Номер патента: 1096512

Опубликовано: 07.06.1984

Автор: Слезкин

МПК: G01M 1/38

Метки: автоматической, балансировки, роторов

...измеритель дисбаланса, связанный с подвесом,и усилитель, связанный с входом лазера Г 3 3.Недостатками известных способ и устройства являются низкая точность балансировки за счет наличия электронных блоков, преобразующих и обрабатывающих сигнал дисбаланса, вносящих свои конечные фазовые ошибки в вьгходные результаты балансировки, а также низкая производительность, обусловленная необходимостью затрат времени на расфокусировку луча оператором в зависимости от величины дисбаланса и компенсации угловых погрешностей электронных блоков.Цель изобретения - повьшение точности и производительности баланси-15 ровки.Поставленная цель достигается тем, что, согласно способу автоматической, балансировки роторов, заключающемуся в том, что разгоняют...

Номер патента: 1086094

Опубликовано: 15.04.1984

Автор: Слезкин

МПК: E04G 21/26

Метки: временного, крепления, панелей

...опорная пятапрепятствует визуальному контролюправильной установки дебалансной план ки.Цель изобретения - упрощение конструкции и повышение надежности устройства в работе.Поставленная цель достигается тем, 50что в устройство для временного крепления панелей, содержащем корпус,состоящий из трубчатой направляющей,ребер и серьги, размещенную в трубчатой направляющейс возможностью 55поступательного перемещения в нейштангу, имеющую на одном конце прижимную гайку, а на другом - паз и 094 2 проушины, и дебалансную планку, раэ"мещенную в пазу штанги н закрепленнуюпосредством оси в ее проушинах, реб"ра выполнены с фиксирующими выступами, а дебалансная планка - с выступом, в котором выполнено отверстиепод ось, причем ось дебалансной план"ки...

Номер патента: 1076273

Опубликовано: 28.02.1984

Авторы: Воронов, Савенко, Слезкин

МПК: B24D 13/04

Метки: круга, лепесткового, шлифовального

...в виде беличьего колеса и установленного с воэМожностью вращения соосно Формообразующему элементу, выполненному в виде полой Оси с радиальными от верстиями для подвода клея и с винтовой нарезкой на наружной поверхности, соответствующей контактирующей с ней поверхности лепестков.На Фиг, 1 показано устройсч Воу ЗО разрез, вид в плане, на Фиг. 2- сечение А"А на Фиг. 1. Устройство состоит иэ корпуса 1, ФЩобразующего элемента выпОл ненного в виде полой оси 2 с винтовой наружной поверхностью и держателя лепестков в виде беличьего колеса выполненного из втулки 3, Фланца 4 и стРун . ВнутРи полой оси Раэме" 40щены кпеепроводы 6 и 7.Работа устройства осуществляется следующим образом. 2Перед началом работы держатель заполняется лепестками 8...

Номер патента: 1044988

Опубликовано: 30.09.1983

Авторы: Жданов, Королев, Плахов, Слезкин

МПК: G01F 11/34

Метки: дозированного, емкостей, заполнения

...а подвижная распределительная пластинамежду неподвижными распределительными пластинами, снабжено механизмомподъема с захватами емкости и крымки и планкой, один конец которойсоединен с вибратором, а другой - смеханизмом подъема и захватом крышки емкости,Устройство снабжено также рассекателем,потока материала, установ.ленным в неподвижной верхней распре 55делительной пластине.На фиг.1 изображено предлагаемоеустройство, общий вид,фна фиг.2разрез А-А на фиг,1.Устройство для дозированного заполнения емкостей содержит бункер 1с крыакой 2, установленные под бунке.ром 1 неподвижные распределительныепластины 3 и 4, между которыми размещена подвижная распределительная пластина 5 с мерниками б, вибратор 7,соединенный штангами 8 с бункером 1,а...

Номер патента: 1036534

Опубликовано: 23.08.1983

Авторы: Коняшкин, Слезкин

МПК: B27L 5/00

Метки: станка, суппорт, шпонострогального

...постоянен, в то время как незначительные его изменения, т.е. изменения главным образом угла резания, заметно влияют на качество шпон а (снижение шероховатости поверхности и уменьшение количества микротрещин, особенно при строгании шпона толщиной 0,4-0,6 мм), что и обуславливает необходимость постоянной подстройки угла резания в зависимости от изменений структуры срезаемого слоя древесины.Цель изобретения - повышение качества шпона.Эта цель достигается тем, что кронштейн ножа выполнен в виде двух частей, одна из которых жестко соединена с траверсой ножа, а другая смонтирована подвижно посредством полуосей в пластинах и снабжена зубчатым сектором, который посредством шестерни соединен с приводом настройки, причем нож закреплен на...

Номер патента: 1001337

Опубликовано: 28.02.1983

Авторы: Королев, Слезкин, Шпакунов

МПК: H02K 15/14

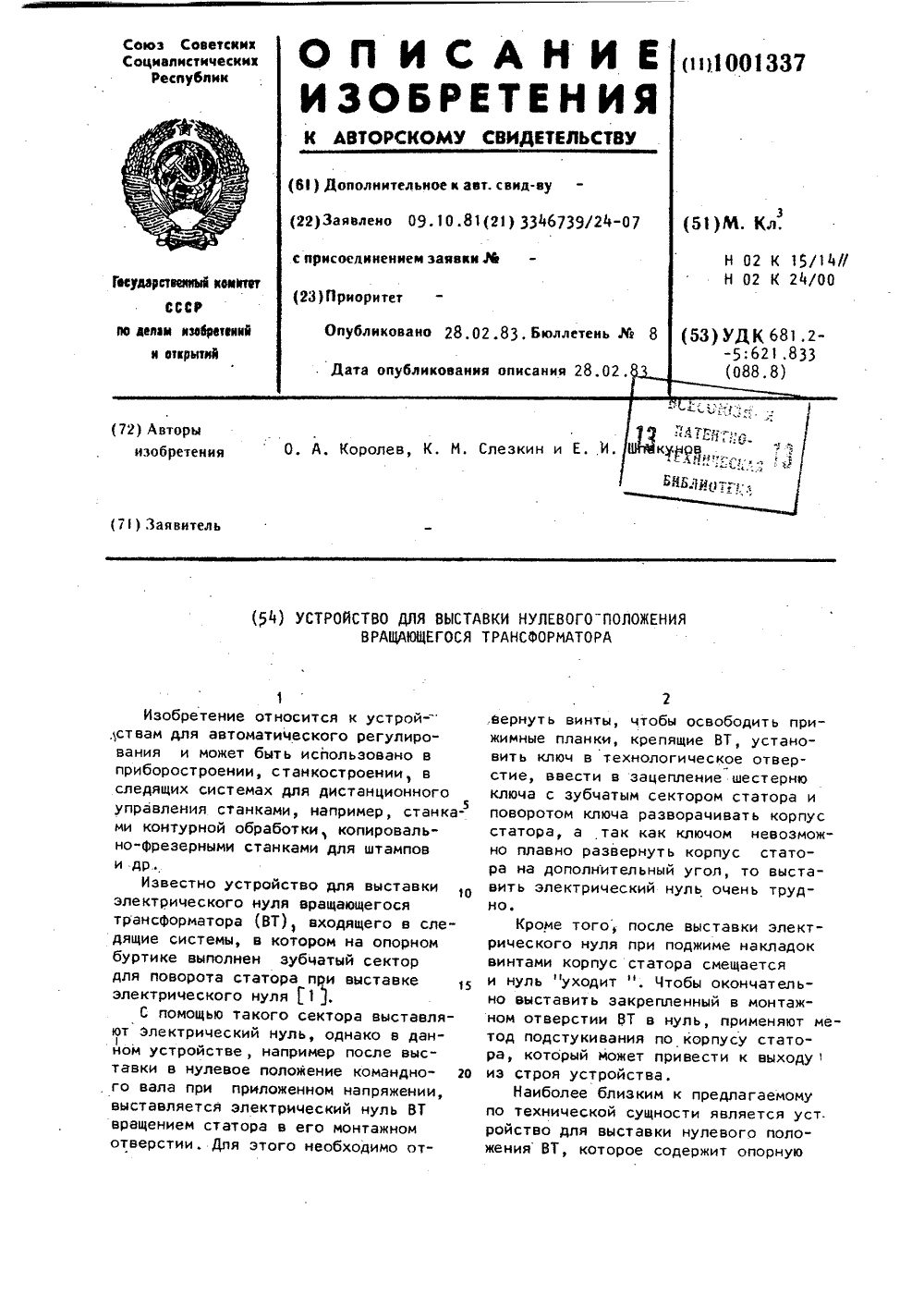

Метки: вращающегося, выставки, нулевого, положения, трансформатора

...опорную плату и редуктор, корпус установлен на опорной плате с возможностью поворота относительно ведущей шестерни редуктора, расположенной в корпусе, ведомая шестерня которого соединена с валом ВТ, устройство снабжено эксцентриком со стопорным механизмом, который входит в радиальный паз, выполненный в опорной плате.На чертеже изображено предлагаемое устройство, общий вид в разрезе.Устройство включает в себя опорную35 плату 1, на которой расположен корпус 2 с возможностью поворота на малые углы, ведущую шестерню 3, смонтированную в корпусе 2 и связанную с ведомой шестерней 4, установленной на валу ВТ 5, эксцентриковый валик б, контактирующий с радйально расположенным пазом 7, выполненным в опорной плате 1, и стопорящее устройство типа...

Номер патента: 996198

Опубликовано: 15.02.1983

Авторы: Адамович, Островский, Слезкин, Соколов

МПК: B28B 7/24

Метки: вертикальном, железобетонных, положении, формования

...распалубки 2, опор 3, пакета тепловых стенок 4, к каждой из которой подсоединен возбудитель механических колебаний 5 сс,.возможностью пе-.1%ремещения по направляющим 6.Каждый возбудитель механическихколебаний состоит из сильфона 7, соединенного при помощи волновода 8 сполостями сильфонов 9,вибратора 10 и одиафрагмы 11,.с помощью регулировочныхвинтов 12 и 13 образуется необходимый зазор между ними и диафрагмой 11,а также требуемое давление в сильфоне 7. 23.:Сильфоны 9 соединены с мембранами 14, которые прилегают к рабочейповерхности листов каждой из тепловыхстенок .4,В каждой тепловой стенке пакета 4 Озакреплены распорные стержни 15. с надетыми на них конусами 1 б и упругимиэлементами 17,Установка работает следующим...

Номер патента: 991483

Опубликовано: 23.01.1983

Авторы: Долгов, Львов, Никаноров, Слезкин

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...дешифратора 12,с распределителя 10. Требуемый темп устанавливается на управлякщей приставке 26до нажатия кнопки. 27 "Пуск"Еслиустройство работает в режиме тренажа, то на табло 14 с выбранным темпоминдицируется экранная последовательность операций. Цля задания режиматренажа перед нажатием кнопки 27"Пуск" нажимается кнопка 28 "Подсказка".Если устройство работает в режиме контроля готовности, то кнопка 28 не нажимаетсй, и на табло 13 индицируется требуемый темп выполнения алгоритмов.При нажатии кнопки 27 разрешающий сигнал с распределителя 1 поступает на вход информационного табло 5, разрешая подсвет траспаранта с формулировкой задачи, алгоритм решения которой введен в регистр 8. Решая поставленную задачу, оператор нажимает кнопки блока...

Номер патента: 960016

Опубликовано: 23.09.1982

Авторы: Савенко, Слезкин

МПК: B27L 5/06

Метки: листов, строганого, съема, укладки, шпона

...связанномс приводом приемного узла. Остов 1 устройства смонтирован на подвижном суппорте 9 станка, а приемный узел с барабаном 8 - на его станине.Причем установка бобин 2 и 3 на остове 1 позволяет, при помощи известной кинематической цепи, производить в конце рабочего хода суппорта 9 их фиксацию одновременно с включением привода подмотки барабана 8, а в конце холостого хода суппорта 9 - фиксацию синхронно со стопорением барабана 8,Устройство работает следующим образом.В исходном положении суппорт 9 отведен вправо, барабан 8 зафиксирован, а бобины 2 и 3 могут свободно вращаться на своих осях.При рабочем ходе суппорта 9 (влево) происходит разматывание гибких тяговых элементов 6 и 7 с бобин 2 и 3 на величину хода суппорта. Одновременно с...
