Козлин

Номер патента: 1774374

Опубликовано: 07.11.1992

Авторы: Грищенко, Козлин

МПК: G01H 3/00, G10H 1/06

Метки: звука

...меняется на противоположное по знаку, При этом двухпозиционное поляризованное реле 14 замыкает контакт 15, закорачивая конденсатор С 1, который мгновенно разрякается, сбрасывая до нуля напряжение на выходе схемы 4, При этогл реле 7 замыкает контакт 9, закорачивая конденсатор С 2, который мгновенно разряжается, сбрасывая до нуля напряжение на выходе интегратора 10. На входе компаратора 13 остается только отрицательное напряжение Од делителя 12, которое перебрасывает компаратор в противоположое состояние, При этом реле 14 размыкает контакт 15 и устройство переходит в исходное состояние,Время развертки луча осциллографа должно быть выставлено таким быстрым, чтобы на экране его отображалась непрерывная горизонтальная линия, желательнона...

Номер патента: 1764074

Опубликовано: 23.09.1992

Авторы: Грабовский, Грищенко, Козлин, Олянюк

МПК: G09B 15/06

Метки: игре, инструменте, музыкальном, обучения, пальцев, положению, правильному, руки, струнном

...на выходе датчика 7 при разгибаниипроксимальной фаланги на угол дЪр (фиг.1)будет:О 2 = В 2 Ър (9)где коэффициент К 2 = К 2 =гз ОвхГ 4 ЪрмаксуЪрмакс - максимальный угол поворотадвижка датчика 7 проксимальной фаланги.Напряжение О 1 и О 2 на выходах датчиков 5 и 7, пропорциональные углам поворо5 10 15 20 25 30 35 40 45 50 55 та средней и проксимальной фаланг, суммируются на сумматоре 19, образуя на его выходе напряжениеО = О 1 + О 2 = К 1 асср + К 2 фпр (10) т.е, пропорциональное полному отклонению пальца от начального положения, С выхода сумматора напряжение О поступает на первый вход компаратора 20. На его второй вход с выхода делителя напряжения 27 подается постоянное напряжение Од, пропорциональное допустимой величине отклонения...

Номер патента: 1434485

Опубликовано: 30.10.1988

Авторы: Козлин, Олянюк

МПК: G10D 1/08

Метки: гитара

...запястье изгибается, натягивая мышцы разгибателей пальцев, которые, являясь антагонистами по отношению к мьппцам сгибателям, препятствуют их работе, При переходе пальцев во время игры от первых струн, кбасовым уменьшается угол отведениякисти (ВС Д ( ВСД фиг. 4 и 5) таккак гитарист стремится сохранить направление звукоизвлечения. При этомизлишне напрягается мьппца-локтевой сгибатель запястья, отклоняющая кистьв сторону, также натягивается мьппцалучевой сгибатель запястья являю 1щийся антагонистом, что закрепощаетруку. В.случае анатомически уменьшенных углах отведения и приведения влучеэапястном суставе кисть не можетповернуться на требуемый угол, чтоведет к нарушению звукоизвлечения иперенапряжению мышц.В пережатых в запястьи...

Номер патента: 1113814

Опубликовано: 15.09.1984

Автор: Козлин

МПК: G06G 7/26

Метки: генератор, ступенчатой, формы

...цепи обратной связи 1 перационного усилителя интегратора 3.Поляризованное реле 8 замыкает контакт 10, соединяющий через тройной переключатель выход генератора с выходом сумматора 7. С выхода инвертора 5 на вход интегратора 6 поступает напряжение П = -ПЬкНа выходах интеграторов 3 и б одновременно возникают соответственно линейво убывающее 01 и линейно нарастаю.:щее 05 напряжения (фиг. 2 8 и фиг.фиг. 2) с одинаковым углом наклона, так как коэффициенты передачи интеграторов равны 1 о - п(1)Напряжение У с выхода интегратора 3 поступает на первый вход компаратора 4 и второй вход ком-. паратора 17 с полярностью, противоположной напряжениям Б и Б . Суммарное напряжение на входах ком113814 4При этом на выходе генератора значение напряжения цы...

Номер патента: 1105907

Опубликовано: 30.07.1984

Автор: Козлин

МПК: G06G 7/26

Метки: квантованного, ступенчатой, уровню, формирователь, формы

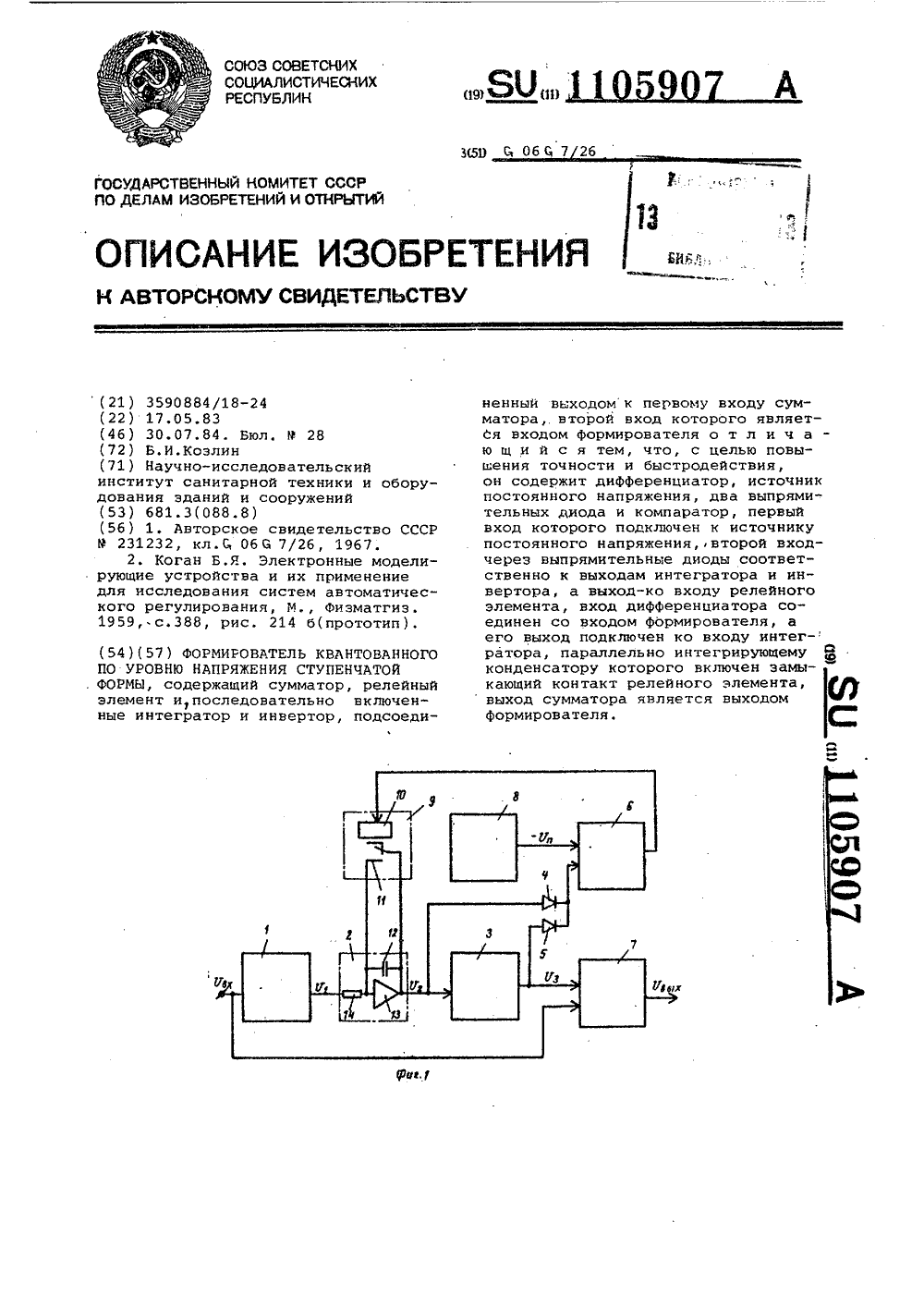

...выходом к первому входу сумматора, второй вход которого является входом формирователя, содержит также дифференциатор, источник постоянного напряжения, два выпрямительных диода и компаратор, первый вход которого подключен к источнику постоянного напряжения, второй вход через выпрямительные диоды соответственно к выходам интегратора и инвертора, а выход - ко входу релейного элемента, вход дифференциатора соединен со входом формирователя, а его выход подключен ко входу интегратора, параллельно интегрирующему 65 конденсатору которого включен замыкающий контакт релейного элемента, выход сумматора является выходом формирователя.На фиг. 1 приведена блок-схема формирователя квантованного по уровню напряжения импульсной формы; на фиг....

Номер патента: 1029191

Опубликовано: 15.07.1983

Авторы: Козлин, Шульга

МПК: G06G 7/26

Метки: генератор, ступенчатой, формы

...первого интегратора подключен к информационному входу коммутатора, последовательно сое ,аяненные инвертор и второй интегратор сдвоенный ключ, введены компаратор, сумматор и источник постоянного напряжения, причем выход первого интегратора пошцпочен к первому входу компаратора и первому входу сумматора, выход которого является выходом генератора, а его второй вход соединен с выходом второго интегратора, выход компарвтора соединен с управляккним входом коммутатора, выходы оторого подключены к первой паре неподвиисных контактов сцвоенногоключа, первый подвижный контакт которого соединен с входом операционного усилителя первогоинтегратора, вторая пара неподвижных коятактов сдвоенного ключа подключена к . выходам источникапопожитепьной и...

Номер патента: 935981

Опубликовано: 15.06.1982

Автор: Козлин

МПК: G06G 7/26

Метки: генератор, ступенчатой, формы

...высота ступени выходногоходной коммутатор 6, первый 7 и вто- . напряжения (фиг. 2 е). Учитывая (1), порой 8 интеграторы, сдвоенный ключ 9, лучаемблок дифференцирования 10, выпрямитель1(3)ный диод 11, реле 12 с первым 13 и О:аьОВИХ=КА. а.вторым 14 замыкающими контактами.На интеграторе 8 задается напряжениеГенератор Работает следующим обра начальных условий О, которое должнозом,40быть равно О О . Учитывая (2),Блок генерации прямоугольных импуль получаем О н,й - - ь О рахсов 1 вырабатывает импульсы с ампли- За время работы устройства от отудой А н периодом Т (фиг, 2 а), кото- . до + (фиг. 2 а) напряжение на выходе ин-.рые дифференцируются дифференцнруюшимтегратора 8 (фиг. 2 г) равноблоком 10, Напряжение после дифференцирования показано на...

Номер патента: 387277

Опубликовано: 01.01.1973

Авторы: Авдиенко, Козлин, Суворов, Токарев, Хин, Яковлев

МПК: G01N 27/416

Метки: всесоюзнап

...относится к области неразрушающего контроля сплавов путем сопоставления возникающей э.д.с. с эталонной величиной и может быть применено для разделения металлических полуфабрикатов и деталей по маркам сплавов, которые не разделяются по термо-э. д,с элвктропроводности и магнитным свойствам.Известное устройство для неразрушающего контроля металлических деталей по маркам сплавов, содержащее основной и вспомогательный электроды и измерительный прибор, не обеспечивает контроль немагнитных сплавов.Цель изобретения - обеспечение контроля немагнитных сплавов, сходных по электропроводности и термо-э.д.с,Это достигается тем, что основной электрод с торцовой части закрыт пористым непроводящим материалом, содержащим электролит, через который...

Номер патента: 288079

Опубликовано: 01.01.1970

Авторы: Книжник, Козлин

МПК: H03K 17/73

Метки: выключатель, постоянного

...С по цепи НГ - 7 т. 30 11 ри размыкациц кцопки К транзистор ПТ 1 приоткрывается, конденсатор С цачиаег разряжатьст через эмиттсрцый переход трап.-о спора П 71, резистор Яз (например, тица Ч;1 Т 0,5 - 3 ко.ч), дцод Д (например, типа 1,226).Транзистор открывается и подключает цсць управления тиристора Т-. (например, тица 3238), ток и которой обеспечивается напряжением ца конденсаторе С, После включе:ця тиристора 7 напряжение на коцдецсаподключается . тристо 1 т 1 Т та, что схецает его в обратном направлении. Тири- стор Т выключается. При этом конденсатор С перезаряжастся, В случае шдуктивцой нагрузки цри отклкэчецци возникает значительная п 1 оти 4 о-э.д.с., которая цри к,ад 1 Вается к цепи: резистор Йз, дод Д, переход эмиттер -...
