Устройство для вычисления симметричных составляющих трехфазных цепей

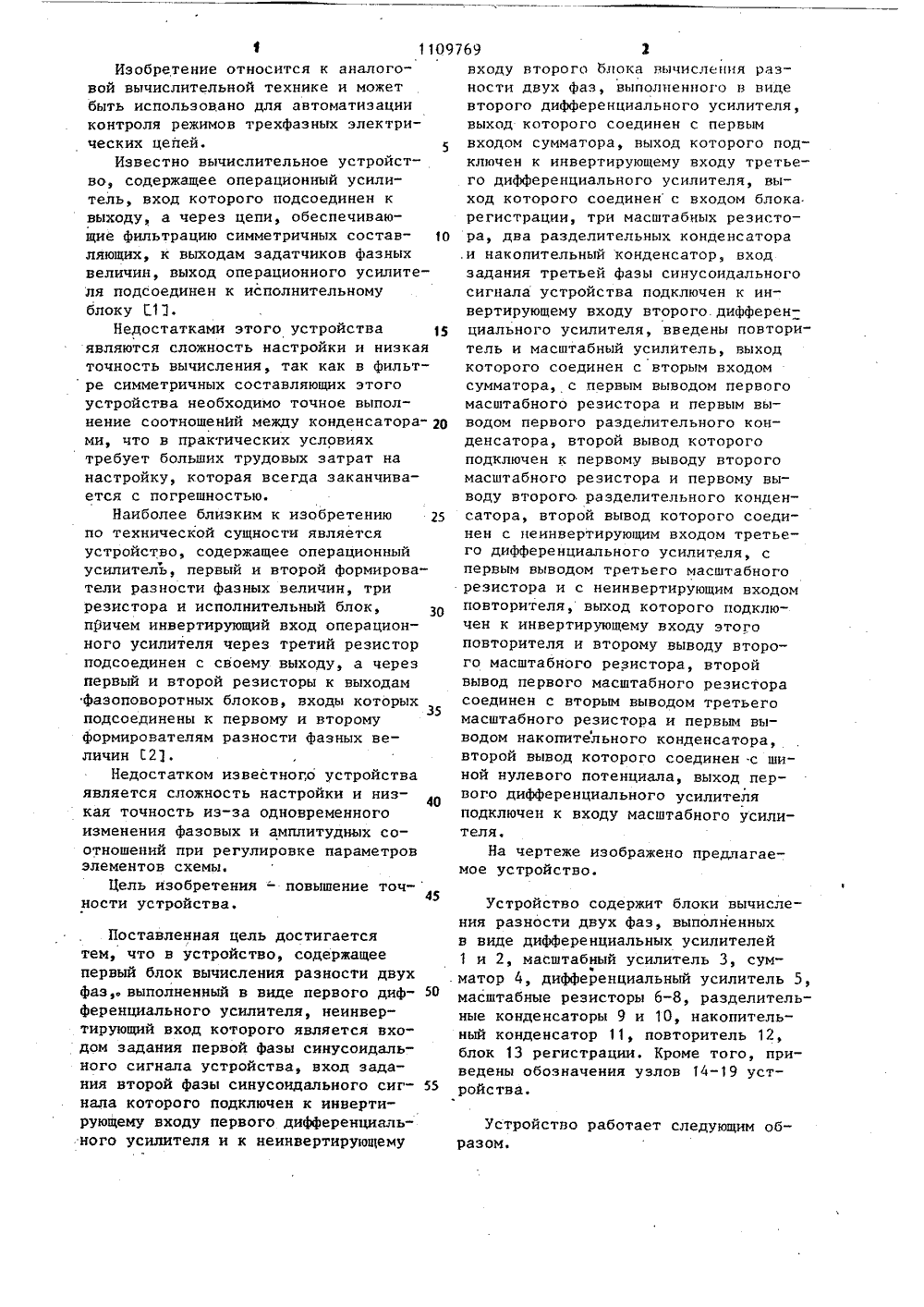

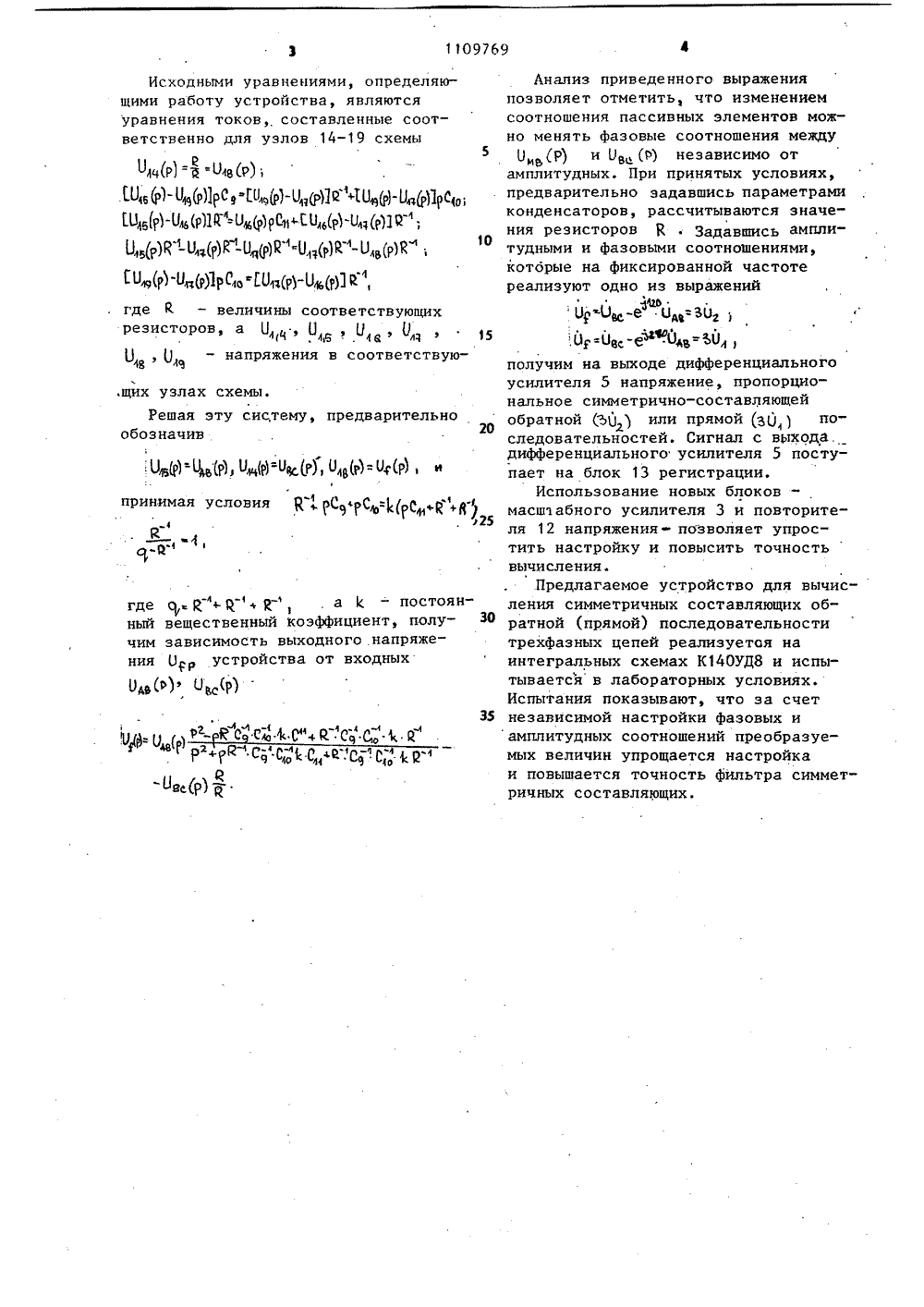

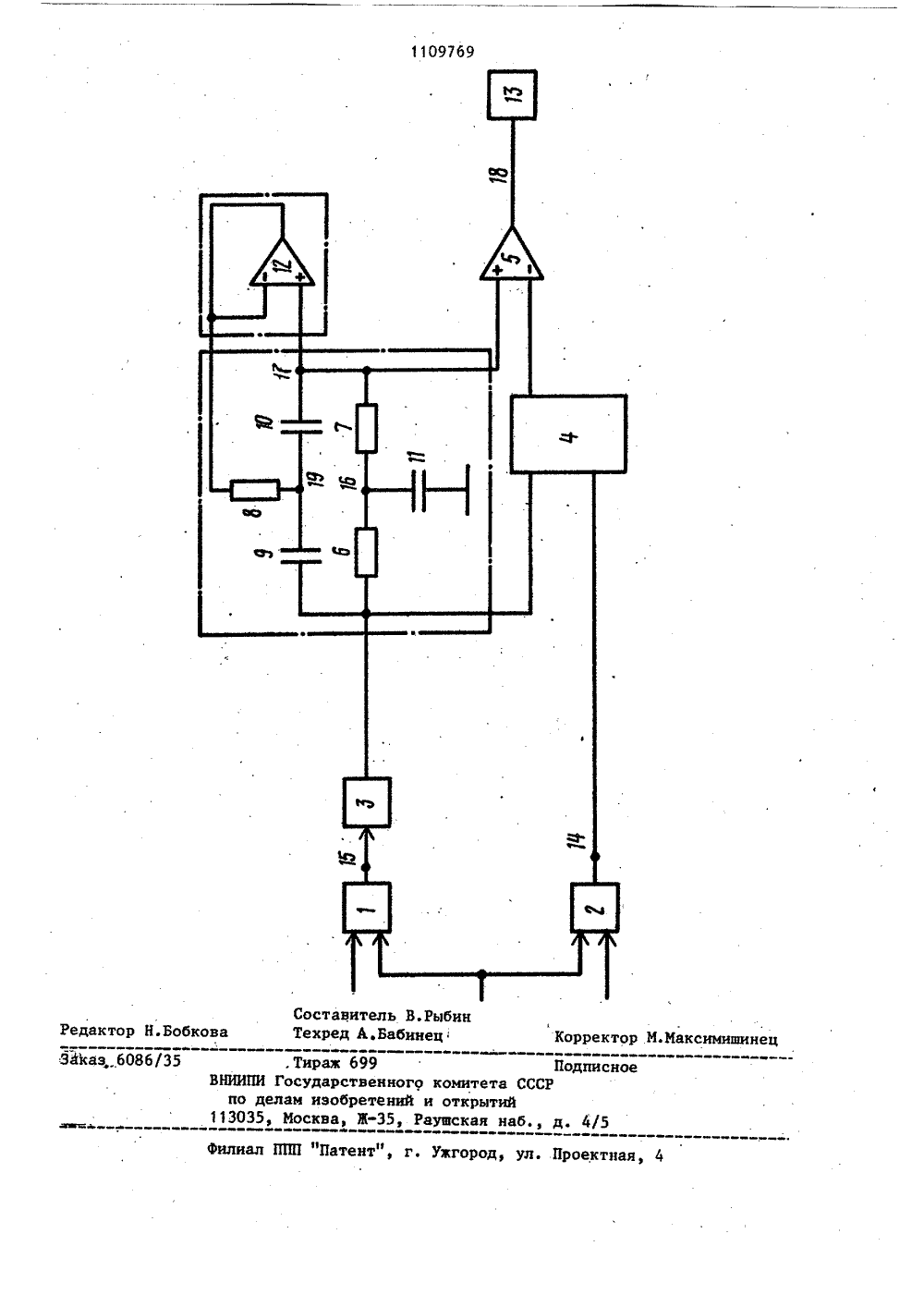

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН,9 А 09) (11) заю С 06 С 7/62 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОЬЬГ СВИДЕТЕЛЬСТВУ Ь дд".мИ ам 4,щ,(21) 3494960/18-24(71) Ленинградский ордена Ленина политехнический институт им. И.И. Калинина(56) 1. Ванин В.К., Енин А,С. Синтез активных фильтров симметричных составляющих. - "Электричество", 1974, В 8.2. Алексеева О.Н. и др. К выбору передаточных функций фазоповоротных устройств фильтров симметричных составляющих. - Изв. высш. учеб. заведений "Энергетика", 1980, В 3 (прототип)(54) (57) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯСИММЕТРИЧНЫХ .СОСТАВЛЯЮЩИХ ТРЕХФАЗНЫХ11 ЕНЕЙ, содержащее первый блок вычисления разности двух фаз, выполненный в виде первого дифференциального.усилителя, неинвертирующий входкоторого является входом первой фазы синусоидалъного сигнала устрой"ства, вход второй фазы синусоидального сигнала которого подключенк инвертирующему входу первого дифференциального усилителя и к неинвертирующему входу второго блока вычисления разности двух Фаз, выполненно"го в виде второго дифференциальногоусилителя, выход которого соединен 1с первый входом сумматора, выходкоторого подключен к инвертирующему входу третьего дифференциального усилителя, выход которого соединен с входом блока регистрации, три масштабных резистора, два разделительных конденсатора и накопительный конденсатор, вход третьей фазы синусоидального сигнала устройства подключен к инвертирующему входу второго дифференциального усилителя, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, в него введены повторитель и масштабный усилитель,.выход которого соединен с вторым входом сумматора, с первым выходом первого масштабного резистора и первым выводом первого раздели" тельного конденсатора, второй вывод котового подключен к первому выводу второго масштабного резистора и первому выводу второго разделительного конденсатора, второй вывод которого соединен .с неинвертирующим входом третьего дифференциального усилителя, с первым выводом третьего масштабного резистора и с неинвер- .тирующим входом повторителя, выход, которого подключен к инвертирующему входу этого повторителя и второму выводу второго масштабного резистора, второй вывод первого масштабного резистора соединен с вторым выводом третьего масштабного резистора и первым выводом накопительного кондея" сатора, второй вывод которого соединен с шиной нулевого потенциала, выход первого. дифференциального усилителя подключен к входу масштабного усилителя.11097 Изобретение относится к аналоговой вычислительной технике и может быть использовано для автоматизации контроля режимов трехфазных электрических цепей, 5Известно вычислительное устройство, содержащее операционный усилитель, вход которого подсоединен к выходу, а через цепи, обеспечивающие фильтрацию симметричных состав ляющих, к выходам задатчиков фазных величин, выход операционного усилителя подсоединен к исполнительному блоку Г 13.Недостатками этого устройства 15 являются сложность настройки и низкая точность вычисления, так как в фильт ре симметричных составляющих этого устройства необходимо точное выполнение соотношенйй между конденсатора ми, что в практических условиях требует больших трудовых затрат на настройку, которая всегда заканчивается с погрешностью.Наиболее близким к изобретению 25 по технической сущности является устройство, содержащее операционный усилитель, первый и второй формирователи разности фазных величин, три резистора и исполнительный блок, пРичем инвертирующий вход операционного усилителя через третий резистор подсоединен с своему выходу, а через первый и второй резисторы к выходам фазоповоротных блоков, входы которых35 подсоединены к первому и второму формирователям разности фазных величин 23.Недостатком известного устройства является сложность настройки и низ кая точность из-за одновременного изменения фазовых и амплитудных соотношений при регулировке параметров элементов схемы.Цель изобретения - повышение точ-45 ности устройства. Поставленная цель достигается тем, что в устройство, содержащее первый блок вычисления разности двух фаз,. выполненный в виде первого диф ференциального усилителя, неинвертирующий вход которого является входом задания первой фазы синусоидального сигнала устройства, вход задания второй фазы синусоидального сиг нала которого подключен к инвертирующему входу первого дифференциального усилителя и к неинвертирующему 69 2входу второго блока вычислеция разности двух фаз, выполненного в виде второго дифференциального усилителя, выход которого соединен с первым входом сумматора, выход которого подключен к инвертирующему входу третьего дифференциального усилителя, выход которого соединен с входом блока регистрации, три масштабных резистора, два разделительных конденсатора и накопительный конденсатор, вход задания третьей фазы синусоидального сигнала устройства подключен к инвертирующему входу второго. дифференциального усилителя, введены повторитель и масштабный усилитель, выход которого соединен с вторым входом сумматора, с первым выводом первого масштабного резистора и первым выводом первого разделительного конденсатора, второй вывод которого подключен к первому выводу второго масштабного резистора и первому выводу второго разделительного конденсатора, второй вывод которого соединен с неинвертирующим входом третьего дифференциального усилителя, с первым выводом третьего масштабного резистора и с неинвертирующим входом повторителя, выход которого подключен к инвертирующему входу этого повторителя и второму выводу второго масштабного резистора, второй вывод первого масштабного резистора соединен с вторым выводом третьего масштабного резистора и первым выводом накопительного конденсатора, второй вывод которого соединен .с шиной нулевого потенциала, выход первого дифференциального усилителя подключен к входу масштабного усилителя.На чертеже изображено предлагаемое устройство. Устройство содержит блоки вычисления разности двух фаз, выполненныхв виде дифференциальных усилителей1 и 2, масштабный усилитель 3, сумматор 4, дифференциальный усилитель 5,масштабные резисторы б, разделительные конденсаторы 9 и 10, накопительный конденсатор 11, повторитель 12,блок 13 регистрации. Кроме того, приведены обозначения узлов 14-19 устройства,Устройство работает следующим образом..Тираж 699 ПВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб., д
