Номер патента: 1750993

Опубликовано: 30.07.1992

Автор: Меняйленко

МПК: B60K 17/20

Метки: дифференциал, меняйленко, самоблокирующийся

...лепестков, которые сдвигают втулку, преодолевая сопротивление пружины, до зацепления кулачков.Недостатком известного дифференциала является то, что в момент включения кулачков возникают динамические нагрузки, снижающие надежность дифференциала транспортного средства.Цель изобретения - повышение эффективности за счет плавного включения блокирующей муфты, что обеспечит высокую проходимость транспортного средства в условиях различных коэффициентов сцепления приводных колес с дорогой,Это достигается тем, что неуравновешенные грузы закреплены на втулках, установленных на полуосях между полуосевыми шестернями, а муфта выполнена в виде набора фрикционнцх дисков, связанных с соответствующими полуосями поочередно и размещенных между двумя...

Номер патента: 1664678

Опубликовано: 23.07.1991

Автор: Меняйленко

МПК: B65G 57/18

Метки: карман-накопитель, цилиндрических

...2, огибающего приводной барабан 3. На валу 4 приводного барабана 3 шарнирно закреплен разделительный рычаг 5 ветвей тягового органа 2 с контргрузом 6 и ограничителем 7 угла поворота, Ограничивающим поворот разделительного рычага 5 при отсутствии изделий 8 в корпусе 1. К последнему примыкает наклонный стеллаж 9, по которому подаются цилиндрические изделия 8.Карман-накопитель работает следующим образом,Тяговый орган 2 приводится в движение приводным барабаном 3, Первое изделие 8 по наклонному стеллажу 9 скатывается в корпус 1 и препятствует движению верхней ветви тягового органа 2, обеспечивая выход ее на изделие 8, Очередное изделие 8 сбра сывается уже на тяговый орган 2, что исключает соударение изделий 8. При прижатии изделием 8...

Номер патента: 1425367

Опубликовано: 23.09.1988

Автор: Меняйленко

МПК: F16B 2/06, F16B 37/00

Метки: гайка, меняйленко

...коническим поверхностям и взаимодействия с кольцевым выступом резьбо вого корпуса 1, На обойме 2 закреплена. втулка 5.Гайку собирают следующим образом.На резьбовом корпусе 1, расположенном кольцевым выступом вверх, пос ледовательно размещают упругий элемент 4, сегменты 3 и обойму 2. Собранные детали переворачивают на 180и надевают втулку 5, соединяя ее с,обоймой 2, Гайка собрана. В дальней"шем с нею обращаются, как с обычной35гайкой,При разборке резьбового соединениярезьбовой корпус 1, перемещаясь вверхсвоим кольцевым выступом упирается во40внутренний кольцевой выступ сегментов 3, извлекает их иэ обоймы 2, темсамым расклинивая соединение.При сборке резьбового соединенияреэьбовой корпус 1, вращаясь, переме-.45щается по винтовой вниз...

Номер патента: 1419780

Опубликовано: 30.08.1988

Автор: Меняйленко

МПК: B21B 39/14

Метки: движущегося, остановки, проката, рольганге, упор

...г, Ужгород, ул. Проектная, 4 Изобретение относится к металлургии, точнее к прокатному производству, но может быть использовано преимущественно на рольганге, листовых и трубных прокатных станов.Целью изобретения является повышение надежности работы упора за счет уменьшения момента опрокидывания, действующего на основание. 1 ОНа фиг. 1 изображен упор для остановки короткого проката, на фиг, 2 - схема устройства для остановки длинного проката, например трубы.Устройство содержит щит 1, пере мещаемый приводом 2 в направляющих пазах рамы 3, несущей опорную плиту 4 и постель 5 для проката, закрепленную шарнирно на основании 6, установленном на фундаменте 7. Рама 20 3 выполнена зацело с постелью для проката. Устройство работает следующим...

Номер патента: 1417984

Опубликовано: 23.08.1988

Автор: Меняйленко

МПК: B21J 5/00, B21K 1/38

Метки: заготовки, кантовки, кольцевой, кузнечной, оправке, раскатке

...кольцевой заготовки при кузнечной раскатке на оправке содержит нажимной элемент 1, опорный элемент 2, закрепленный на раме 3 пресса, и соединительное звено 4, шарнирно связанное с опорным и нажимным элементами.Дополнительный нажимной элемент 5 установлен с возможностью взаимодействия с нажимным элементом 1 через заготовку 6. 20 Дополнительное соединительное звено 7 шарнирно связано с опорным и дополнительным нажимным элементом 5, Нажимные элементы 1 и 5 выполнены в виде роликов, один из которых выполнен приводным. Оба соединительные звена 4 ивыполнены в виде одноплечих рычагов, а нажимные элементы 1 и 5 установлены на концах этих рычагов. Привод синхронного перемещения обоих соединительных звеньев 4 и 7 выполнен в виде реечного...

Номер патента: 1374177

Опубликовано: 15.02.1988

Авторы: Бурмистров, Меняйленко, Ульшин

МПК: G05B 13/00

Метки: адаптивный, нелинейный, регулятор

...ожидания МЯ(й) ошибки регулирования,Выходной сигнал блока 11 подается.навход блока 12 выделения модуля указанного сигнала, т.е. на выходе блока 12 сигнал равенМЕ,Сигнал с выхода блока 12 сравнивается на втором звене 13 сравненияс сигналом задатчика 14 ошибки регулирования Я . На выходе второго звеФна 13 сравнения образуется сигнал,равный 1 М Е (Т) - Е 1.При этом возможны следующие трислучая:-я- МК(С) с я(2, М(Е Я" (8)3. МЯс- ф (9)Допустим, начиная с момента времени 1 = О имеет место первый случай 35(7).При этом на выходе второгб звена13 сравнения сигнал меньше или равен с, , а знак сигнала отрицательный или равный нулю. Следовательно, 40на входе порогового элемента 15 отрицательный или равный нулю сигнал,а на выходе этого элемента...

Номер патента: 1361502

Опубликовано: 23.12.1987

Авторы: Меняйленко, Ульшин

МПК: G05B 13/00

Метки: адаптивная

...образом, в зависимости от соотношения величин квадратов разностного сигнала рассогласования между поступившим дискретным сигналом от датчика 2 возмущающего воздействия и выходными сигналами с дискретных элементов 31 и 38 задержки, разност - ный сигнал с выходов элементов 23 и 24 сравнения поступает на соответствующие входы дискретных элементов задержки, после усиления усилителями 29 и 36 и корректирует выходные величины дискретных элементов 31 и 38 задержки с задержкой на один шаг работы ключа 20, Величина коррекции задается величиной коэффициента усиления усилителей 29 и 36 и выбирается из условия требуемого интервала усреднения.Следовательно, на выходах элементов 31 и 38 образуются средние значения составляющих возмущающего...

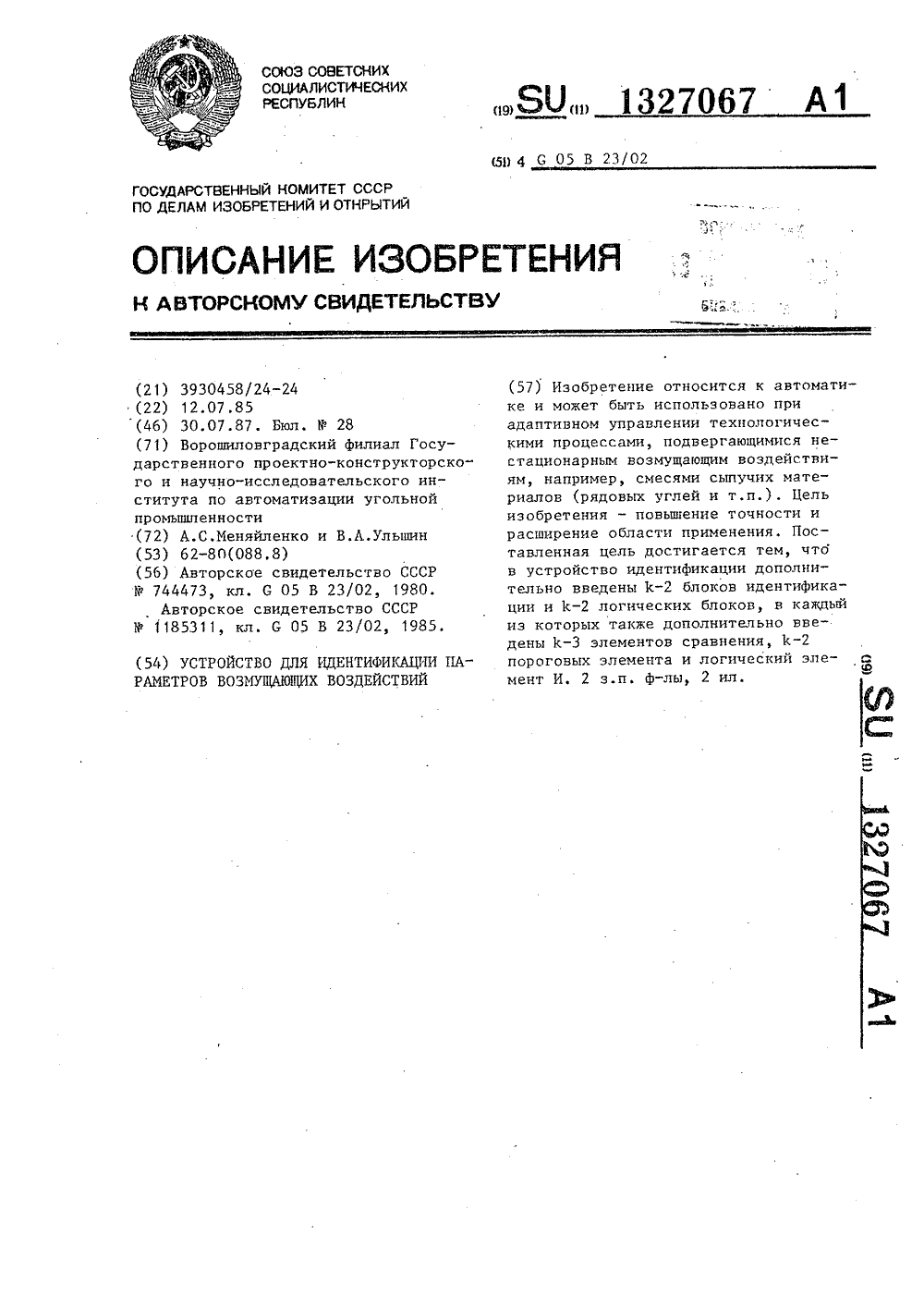

Номер патента: 1327067

Опубликовано: 30.07.1987

Авторы: Меняйленко, Ульшин

МПК: G05B 23/02

Метки: воздействий, возмущающих, идентификации, параметров

...ключа 13 поступает усиленный усилителем 4 сигнал свыхода сумматора сравнения 12. Выходной сигнал интегратора 15 равен дисперсии 1.-го класса случайного сигипроцесса,20Сигнал на открытие управляемых ключей 8 и 13 поцается от логическогоэлемента 6 И соответствующего блока 2,Замыкание управляемых ключей 8 и13 осуществляется в зависимости от25 того, к какому среднему значению11,илиили 11, (1 = 1,2И текущий сигнал х(1.) возмущающего воздействия ближе. Это происходит путемсравнения поступившего сигнала х(К;)с сигналами с выходов 1. ь 1 гна сумматорах 7 и подачей этих сигналов через элементы 4 сравнения напороговв 1 е элементы 5,при этом х(1.) в х, если Зс= (х-1 у )г-г (х) 2+ 0 Г =-(х -) г - 6 -(х(е) - Ч,) + к 0, (2) 40 (х(с))2 5 г...

Номер патента: 1303994

Опубликовано: 15.04.1987

Авторы: Меняйленко, Ульшин

МПК: G05B 13/00

Метки: адаптивный, нелинейный, регулятор

...выходной сигнал с линейного звена 5 суммируется с сигналом рассогласования Е на сумматоре 3. 50 94 4элемента 2 сравнения и второго нели-нейного звена 6.На сумматоре 4 образуется суммарный сигнал, который через блоки выделения минимального 10 и максимального 11 значений подается на вход объекта 14 управления.Следовательно, в регуляторе реализуется нелинейный ПИ-закон управления. Характеристики нелинейных законов определяются типом нелинейного звена, который выбирается исходя из динамических свойств объекта регулирования. При малых значениях сигнала рассогласования величины на выходах нелинейных звеньев 5 и 6 малы (или равны нулю) по сравнению с величиной рассогласования на выходе звена 2 сравнения и не оказывают влияния на работу...

Номер патента: 1303236

Опубликовано: 15.04.1987

Авторы: Желябин, Меняйленко

МПК: B21J 5/00

Метки: заготовки, кантовки, кольцевой, кузнечной, оправке, раскатке

...содержит привод 8 синхронного перемещения обоих соединительных звеньев. Нажимные элементы выполнены в виде роли" ков, один из которых выполнен приводным. Оба соединительных звена 4 и 7 выполнены в виде одноплечих рычагов, а нажимные элементы 1 и 5 установлены на концах этих рычагов. Привод 8 синхронного перемещения обоих соеди нительных звеньев выполнен в виде реечного механизма и пневмоцилиндра.Устройство работает следующим образом.Заготовка 6 устанавливается на40 неподвижную оправку 9После удара бойка 10 пресса дается команда на поворот заготовки 6 на оправке 9. Включается пневмоцилиндр привода 8 синхронного перемещения одноплечих рыча 2гов (соединительных звеньев) 4 и 7, которые, поворачиваясь на осях, зажимают заготовку 6...

Номер патента: 1276880

Опубликовано: 15.12.1986

Авторы: Бардамид, Меняйленко, Рубин, Симонов

МПК: F23N 3/00

Метки: горения, процесса

...усилителя 6 соединен с вторым входом второго сумматора 9, а выход корректирующего усилителя 10 - с вто. рым входом первого сумматора 7. Выходной сигнал регулятора 11 температуры подается через регулятор 13 скорости к двигателю 14, изменяющему скорость скребкового питателя 4, а соответственно и количество подаваемого в топку топлива.Выходной сигнал датчика 3 разрежения поступает на первый вход регулятора 15 расхода воздуха, на второй вход ксторого поступает сигнал от задатчика 16 разрежения, а на его третий вход подается сигнал с выхода корректирующего регулятора 17, вход которого связан с выходом датчика 18 скорости, измеряющего скорость вращения двигателя 14. Выходной синал регулятора 15 расхода воздуха подается на исполнительный...

Номер патента: 1271533

Опубликовано: 23.11.1986

Авторы: Меняйленко, Овчаренко

МПК: A63F 13/00

Метки: проведения, телеигр

...двухвходовый логический элементИ, второй вход которого подключен квыходу имитатора 2 мяча, а выход - ктретьему входу формирователя б полного видеосигнала.Устройство работает следующим об.разом,Синхрогенератор 1 формирует импульсы горизонтальной (по строка) ивертикальной (по кадру) дискретизации, из которых формирователем 3 формируется синхросмесь, состоящая изстрочных и кадровых синхроимпульсов,а имитатором 2 . сигнал перемещающегося мяча, скоростью и направлениемперемещения которого управляет блок8 имитации перемещения.Блок имитации вращения мяча реализует переключательную функцию1. = ХГ Ч ХЯ,У,где Х и У - переменные, поступающиес выходов синхрогенератора на входы инверторов 9и 10 и элемента ИСигнал имитации вращения мяча...

Номер патента: 1257607

Опубликовано: 15.09.1986

Автор: Меняйленко

МПК: G05B 11/00

Метки: адаптивная

...порогового элемента 31 появится сигнал, равный единице.После умножения этого единичного сигнала в умножителе 28 на разностный сигнал от элемента 20 сравнения этот сигнал усиливается усилителем 32 и подается на вход сумматора 33, где он суммируется с выходным сигналом дискретного элемента 34 задержки.Однако на выходе элемента 34 задержки этот сигнал появится с задержкой на 1 шаг.Таким образом, в зависимости от соотношения величин квадратов разностного сигнала рассогласования между поступившим дискретным сигналом от датчика 2 возмущающего воздействия и выходными сигналами с дискретных элементов 27 и 34 задержки, разностный сигнал с выходов элементов 19 и 20 сравнения поступает на соответствующие входы дискретных элементов задержки...

Номер патента: 1227276

Опубликовано: 30.04.1986

Автор: Меняйленко

МПК: B21B 31/06

Метки: клети, крепления, прокатной, станины, фундаменту

...удерживающего усилия 1 Опри воздействии изгибающего моментана станину.На Фиг. 1 изображена конструкцияустройства для крепления станины вразрезе, на фиг, 2 - сечение А-А 15на Фиг. 1,Устройство для крепления станиныпрокатной клети к фундаменту содержит гидроцилиндр 1, шток 2 которогосоединен с фундаментным болтом 3, а 2 Окорпус установлен на стакане 4, опирающейся на части конической втулки 5,охватывающие своим внутренним диаметром Фундаментный болт 3, коническим концом контактирующей с коничес- цким отверстием опорной шайбы 6, опирающейся на прилив 7 станины, установленной на плитовину 8, размещеннуюна фундаменте 9,Устройство для крепления станиныработает следующим образом.Подачей рабочей жидкости в штоковую полость гидроцилиндра 1...

Номер патента: 1187148

Опубликовано: 23.10.1985

Автор: Меняйленко

МПК: G05B 13/00

Метки: адаптивный, нелинейный, регулятор

...АДАПТИ ГУЛЯТОР, содержащий последовате диненные элемент сравнения, первь усилитель, интегратор и второй сумматор, й вход элемента сравнения соединен с ом задатчика, а выход усилителя поди к второму входу второго сумматора,и ч а ю щ и й с я тем, что, с повышения точности работы, он снабелинейным звеном, блоком деления и м оценки среднего значения, а усили выполнен регулируемым по усилению, м выход элемента сравнения подклювходу нелинейного звена, выход кото1187148 Редактор С. Патрушева Заказ 6548/53 Тираж 862 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3вует меньший коэффициент усиления регулятора...

Номер патента: 1180898

Опубликовано: 23.09.1985

Авторы: Зеленевская, Меняйленко

МПК: G06F 11/08

Метки: блоков, логических

...которого сигнал переключения поступает либо на вторыевходы первого элемента ИЛИ 23 блока3 сравнения и элемента И 34 коммутагтора 8, либо на первый вход первогоэлемента ИЛИ 23 и на второй входэлемента И 35, либо на второй входпервого элемента И 25.По сигналу переключения происходит подключение выхода регистра 14информации или регистра 15 управления блока 11 памяти через первыйи второй элементы И 34 или 35 коммутатора 8 к входу контролируемого 25логического блока 16 и по его выходу к входу второго инвертора 30блока 3 сравнения. Одновременно сэтим происходит подключение выходаодного из сумматоров по модулю два 3027 или 28 к входу второго элемента ИЛИ 24 и первому блоку 4 индикации.Код реакции контролируемого логического блока 16 на...

Номер патента: 1164761

Опубликовано: 30.06.1985

Авторы: Дериглазов, Меняйленко, Никитенко, Швечиков

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...и большое энергопотребление.Цель изобретения - расширение области применения и снижение энергопотребления устройства.Поставленная цель достигается тем, что в устройство, содержащее две шины питания сигнализатор, реле с замыкающим контактом, сигнальные ячейки, каждая из которых содержит резисторы, контактный датчик и сигнальную лампу, в каждой сигнальной ячейке, первый вывод сигнальной лампы в каждой сигнальной ячейке соединен с одним выводом первого резистора, первый вывод второго резистора соединен с первым выводом контактного датчика, второй вывод сигнальной лампы в каждой сигнальной ячейке соединен с второй шиной питания, к которой подключен первый вывод обмотки реле, между первой и второй шинами питания включены...

Номер патента: 1112371

Опубликовано: 07.09.1984

Авторы: Звягинцев, Меняйленко

МПК: G06G 7/14

Метки: восстановления, сигнала

...с выходомблока максимума, вторые управляющиевходы соединены с выходом элемента 55задержки, вход которого через компаратор соединен с выходом четвертогосумматора, первый вход которого сое 71 2динен с выходом блока максимума и первым входом третьего сумматора, второй вход которого соединен с выходом блока минимума и через первый инверторс вторым входом четвертого сумматора, третий вход которого соединен с вторым входом первого сумматора и через второй инвертор - с выходом задатчика погрешности и с вторым входом второго сумматора, выходы первого и второго сумматоров соединены соответ. ственно с входами первого и второгоиндикаторов.На фиг. 1 представлена блок-схема устройства восстановления сигналаф на фиг. 2 - схема...

Номер патента: 1103216

Опубликовано: 15.07.1984

Авторы: Гончаров, Меняйленко, Тараненко

МПК: G06F 3/02

Метки: ввода, информации

...черезформирователь сигналов соединен с вторымвходом элемента И и является стробирующим выходом устройства.Недостаток устройства - малый объемвводимой информации.Цель изобретения - увеличение объемавводимой информации,40Указанная цель достигается тем, что вустройство для ввода информации, содержащее генератор тактовых импульсов, элемент И, счетчик, коммутатор, формирователь сигналов, распределитель и клавиатуру, выход генератора тактовых импульсовподключен к первому входу элемента И, выход которого соединен с входом счетчика,выходы которого являются информационными выходами устройства и подключены к входам распределителя и адресным входам коммутатора, информационные входы которого соединены с выходами клавиатуры, а выход через...

Номер патента: 1092345

Опубликовано: 15.05.1984

Авторы: Бардамид, Матвиенко, Меняйленко, Сердюк, Ульшин

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...устройства, реализующего предлагаемый способ,Устройство содержит теплообменнуюустановку 1, датчик влажности исходного материала 2, соединенный черезпоследовательно включенный блок усреднения 3 с входом блока вычитания 4,на второй вход которого подключензадатчик влажности высушенного материала 5.Расход поступающего материалаизмеряется датчиком расхода сырого20 материала б, выход которого подключен на вход блока умножения 7, второйвход которого соединен с выходомблока вычитания 4.Температура теплоносителя на входе в теплообменную установку 1 измеряется датчиком температуры 8, выходкоторого подключен на вход блока вычитания 9Температура теплоносителя на30 выходе теплообменной установки 1 измеряется датчиком температуры 10,который...

Номер патента: 1084542

Опубликовано: 07.04.1984

Авторы: Бардамид, Матвиенко, Меняйленко, Сердюк, Ульшин

МПК: F23N 1/02

Метки: горения, процессом, топке, факельно-слоевой

...регулирующий орган 16, изменяет расход первичного воздуха таМим образом, чтобы поддерживалась заданная температура факела горения топлива в слое.45Коэффициент усиления усилителя 12определяет начальный расход воздуха, подаваемого на горение, и предварительно выбирается из условия отсутствия механического недожога топлива и уноса его частиц из слоя.Для полного сжигания топлива в слоенеобходимо правильно выбрать температуру горения топлива и высоту слоя так, чтобы потери толлива от химического и механического недожоговбыли минимальными.Величина химического недожога при слое-.вом сжигании топлива зависит в основном от высоты слоя топлива, его крупности(которая изменяется в широком диапазоне по мере подачи топлива).,При выборе низкой...

Номер патента: 1059355

Опубликовано: 07.12.1983

Авторы: Бардамид, Матвиенко, Меняйленко, Сердюк, Ульшин

МПК: F23N 1/02

Метки: горения, процесса

...анализе условий образованияокиси углерода при горении пылеугольного факела с целью оптимизациипроцесса аналитически получено и экспериментально проверено следующееуравнение, связывакщее параметрыпроцесса горения угольных частиц-гс за,ь с 1-, 1-Й 1,где С- начальная концентрациякнслорода 1Т,Т - начальная и текущая температуры Факела, соответственно;Й - относительный недожог топливао - коэффициент избытка воздуха;концентрация окиси углеросода по длине факела;,ЮЬ - коэффициент пропорциональности, зависящий от фиэикохимических особенностей топлива.Полученная зависимость может бытьиспользована для автоматическогоуправления процессом горения, однакопри этом также требуется измерениеокиси .углерода в дымовых газах,чем снижается качество...

Номер патента: 1016646

Опубликовано: 07.05.1983

Авторы: Бардамид, Матвиенко, Меняйленко, Ульшин

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...35 к регулирующему органу36, установленному, на воздухопроводе 11. 5датчик 37 температуры факела (например, пирометр) установленный втопке. 12; подключен на вход регуля тора 34 расхода первичного воздуха.. Датчик 38 влажности сырого матери вала, установленный в горловине бункера 3 или внутри бункера перед питателем 4, подключен на вход блока 39делениявторой вход которого соединен с задатчиком 23 влажности сухого материала,Выход блока 39 деления подключенна первый вход регулятора 40 расходаматериала, а выход задатчика 41 расхода материала - на второй вход регулятора 40 расхода материала и на управляемый вход управляемого усилителя 24,Выход регулятора 40 расхода топлива подключен через исполнительный 25механизм 42 к...

Номер патента: 1015211

Опубликовано: 30.04.1983

Авторы: Бардамид, Матвиенко, Меняйленко, Ульшин

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...бункер 8 топлива, откуда самотеком .поступает на колосниковую решетку 9 прямого хода, на которой и происходит его сгорание. Высота слоя топлива на колосниковой решетке 9 устанавливается шибером 10. По воздухопроводу 11 в топку 12 подается первичный воздух, обеспечивающий процесс горения топлива на колосниковой решетке 9, а по воздухопроводу 13 вторичный воздух в камеру 14 смещения для обеспечения необходимого количества сушильного агента, Использованный сушильный агент удаляется дымососом 15.Датчик 16 давления подключен к входу регулятора 17 расхода вторичного воздуха выход которого подключен к исполнительному механизму 18, связанному с регулирующим органом 19, который установлен наИсполнительный. механизм 41 связан с...

Номер патента: 991467

Опубликовано: 23.01.1983

Авторы: Гончаренко, Меняйленко

МПК: G08B 29/00

Метки: исправности, ламп, проверки, сигнальных

...напряжение с вторичной обмотки трансформатора 8 через конденсатор 7, и исправные лампы снетятся. Напряжение вторичной обмотки трансформатора 8 выбирается таким образом, чтобы н проверке це было перенапряжения на сигнальных лампах, а яркость свечения была достаточной для проверки исправности сигнальных ламп.Предлагаемый способ целесообразно использовать для проверки ламп накаливания с малыми токами потребления. Формула изобретения.Устройство для проверки исправности сигнальных ламп, содержащее сигнальные лампы, первые выводы которых соединены с первым выводом кнопки проверки, вторые выводы каждой сигнальной лампы подключены к первому выходу соответствующего датчика с трансформаторным выходом, вторые выходы каждого из которых...

Номер патента: 954750

Опубликовано: 30.08.1982

Авторы: Бардамид, Матвиенко, Меняйленко, Ульшин

МПК: F26B 21/10

Метки: режимом, сушки

...2 подаетсявнутрь вращающегося барабана 1, гдеон, омываясь теплоносителем, отдает ему часть своей влаги. Отработанный теплоноситель удаляется из барабана 1 дымососом 9, а высушенный ма 4 Отериал - через разгрузочную течку 5,Влажность сухого материала навыходе барабана косвенно измеряетсядатчиком 13, который устанавливается на вращающемся барабане так, чтоф бы его показания хорошо корректировали с влажностью сухого материалана выходе барабана 1,Сигнал от датчика 13 подается нарегулятор 16, где сравнивается ссигналом от задатчика (входит в регулятор 16), В зависимости от знака рассогласования регулятор 16 через исполнительный двигатель 18 воздействует на направляющий аппарат 19 дымососа 9 таким образом, цтобы температура в месте установки...

Номер патента: 928007

Опубликовано: 15.05.1982

Авторы: Верклов, Меняйленко

МПК: E21C 35/24

Метки: подачи, скорости, угледобывающей

...метана к скорости подачи соответствует и большее значение коэффициента передачи интегратора 18. На выходе сумматора 17 образуется суммарный сигнал ошибки, который усиливается усилителем 20.При малых значениях концентрации метана сигнал от датчика метана не проходит через ограничитель 12 на управляемый ключ 21, который находится в разомкнутом состоянии и суммарный сигнал ошибки с выхода усилителя 20 не проходит на регулятор скорости 2, который осуществляет регулирование скорости подачи угледобывающей машины следующим образом.Сигнал с датччка скорости 3 поступает на элемент сравнения 4, гдесравнивается с сигналом уставки по скорости 23, которая подается на элемент 4 сравнения через сумматор 22.Сигнал рассогласования через...

Номер патента: 926474

Опубликовано: 07.05.1982

Авторы: Бардамид, Матвиенко, Меняйленко, Ульшин

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...задахчика 31 на выходе блока 29 сигналравен величине сигнала, поступающегос усилителя 28.Этот сигнал поступает на регуляторы 32 и 33.Эти регуляторы, пропорциональноразности влажности сырого материала изаданной влажности высушенного материала, устанавливают расход топливаи вторичного воздуха, воздействуячерез исполнительные двигатели 34 и36 на регулирующие органы 35 и 37.Регулятор 39 стабилизирует загрузку барабана 1 материалом на уровнезадания, определяемого сигналом задатчика 40, который сравнивается ссигналом датчика 41 и в зависимостиот величины и знака рассогласования,регулятор 39 через исполнительныйдвигатель 42 изменяет подачу матери-.ала с питателя 3,Сигнал с выхода блока 30 на регулятор 39 не проходит, так как величина сигнала...

Номер патента: 926473

Опубликовано: 07.05.1982

Авторы: Бардамид, Меняйленко, Ульшин

МПК: F26B 21/10

Метки: режимом, сушки

...изменяется количество топлива, поступающего по топливопро. воду 7 в топку 6Сырой материал с питателя 3 через 30 весоизмеритель 4 и течку 2 подается внутрь вращающегося барабана 1, где обдуваемый теплоносителем, отдает ему часть своей влаги. Отработанный теплоноситель удаляется из барабана ды мососом 9, а сухой материал выгружается из барабана через разгрузочную течку 5.Влажность сухого материала измеряется влагомером 16, сигнал которого 4 О подается на регулятор 15, где сравнивается с сигналом от задатчика 19 влажности высушенного материала. В зависимости от величины и знака рассогласования регулятор 15,через исполнительный механизм 17 воздействует на направляющий аппарат 18 дымососа 9, чем увеличивает или уменьшает скорость движения...

Номер патента: 912930

Опубликовано: 15.03.1982

Автор: Меняйленко

МПК: E21C 35/24

Метки: подачи, скорости, угледобывающей

...10, где сравнивается с сигналом уставки 14, соответствующим требуемому уровню концентрации метана В атмосфере очистного забоя.При концентрации метана ниже заданной уставки, сигнал рассогласовацич имеет отрицательный знак и ца элемент сравнения 4 не проходит.Регулирование скорости подачи осуществляется регулятсром 2. Сигнал от датчика скорости 3 поступает ца элемент сравнения 4, где сравнивается с.сигналом уставки 7 по скорости. Сигнал рассогласования подается через усилитель 5 ца сервопривод 6, который в зависимости От знака рассогласования уменьшает или увеличиваег скорость подачи угледобывавщей машины.При повыц,еции концентрации метана выше заданной уставки 14, сигнал рассогласоВаций через интегратор 11 и усилитель 12 поступает...
