Способ автоматического регулирования уровня

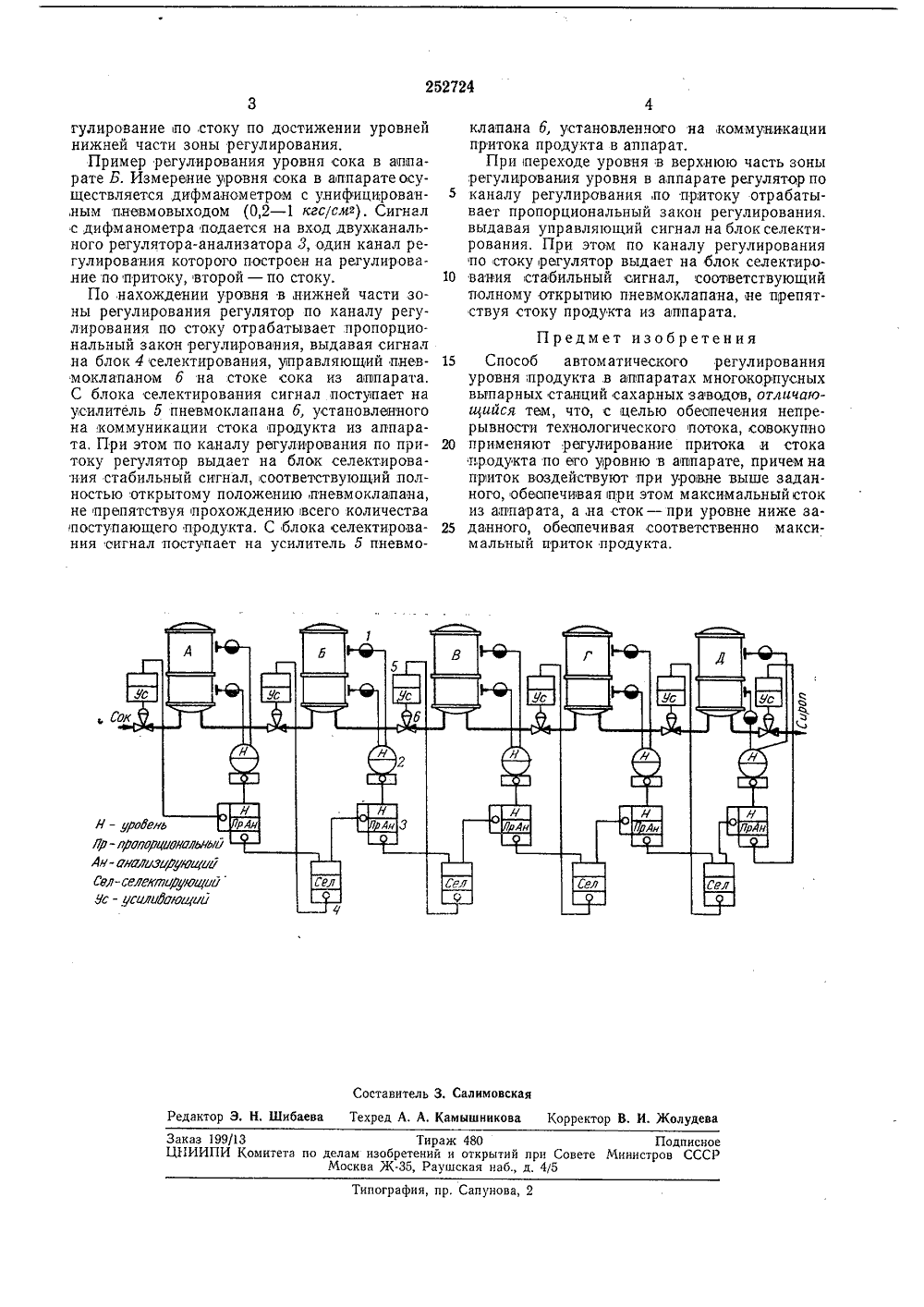

О Р И С А Н И Е 252724ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик. свидетельстваисимое от явлено 20 Х,196 (Ме 1159392/28-13) ч,421, 1 с присоединением заявки ПК Ст 01 Конитет по деланбретеиий и открытийи Совете тбинистровСССР ПриоритетОпубликовано К 62,543.3:664.1.05 (088.8).Х.1969. Бюллетень2 Дата опубликования описания 18,11.1 ыетения Г, С. Г д, В. Н. Казимирский, Ю. П. Канин-Иткес и И Киевский опытный завод Сахавтоматио 3 аявител ПОСОВОДУКТА ТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЯАППАРАТАХ МНОГОКОРПУСНЪХ ВЪПАРНЪХСТАНЦИЙ САХАРНЪХ ЗАВОДОВ ддержание кием по ,ирующий ируется в обеспечи- поступаюИзвестен способ автоматического регулирования уровня продукта в аппаратах многокорпусных выпарных станций сахарных заводовпутем воздействия на приток продукта в аппаратах в зависимости от производительностипредыдущих технологических станций.Известен также способ регулирования уров.ня продукта по стоку из аппарата.Однако известные очособы не обеспечиваютнепрерывность технологического потока. 10Для устранения этого недостатка по предложенному способу осуществляют совокупное регулирование притока и стока продукта по егоуровню в аппарате. На приток воздействутотпри уровне выше заданного, обеспечивая максимальный сток из аппарата, а,на сток - приуровне ниже заданного, обеспечивая максимальный приток продукта,Сущность предлагаемого способа поясняегся схемой, изображенной на чертеже, и заключается в следующем,Участок завода состоит из пяти выпарныхаппаратов А, Б, В, 1 и Д, снабженных датчиками 1 уровня, дифманометрами 2, двухканальными регуляторами-анализаторами 3, блоками 4 селектирования, усилителями 5 и регулирующими пневмоклапанами б.При темпе работы последующих станций,превышающем тем и р аботы предшествующих,уровни сока в аппаратах находятся в нижней 30 части зоны регулирования и по уровней осуществляется регул и ров стоку. В этом случае клапан, регу поступление сока в аппарат А, фик полностью открытом положении, и вается переработка всего продукта, щего на:выпаривание. В случаях, когда поступление сока,на выпаривание начинает превышать соответствующий отбор сиропа, уровни в корпусах начинают повышаться. В промежуточной части зоны изме нения режима регулирования не происходит. По достижении верхней части зоны регулирования начинается последовательный (начиная с последнего корпуса) переход режима с регулирования по стоку на регулирование по притоку. При этом клапан, регулирующий выход сиропа с выпарки, фиксируется в полностью открытом положении. Таким образом согласуется темп работы выпарной станции с темпом работы последующих станций завода.Регулирование по притоку обеспечивает поддержание уровней в аппаратах в пределах верхнеи части зоны, регулирования.При обратном изменении соотношения темпов работы предыдущих и последующих станций завода и снижения вследствие этого уровней сока в аппаратах происходит переключение режима с регулирования по притоку на ре. Н. Шибаева Техред А, А, Камышникова Корректор В. И. Жолудева еда Заказ 199/13ЦНИИПИ Комитета по деламМоск Тираж 480обретений и открытий при СовеЖ, Раушская наб., д. 4/5 ПодписнМинистров ССС Типография, пр. Сапунова,гулирование по,стоку по достижении уровней нижней части зоны регулирования,Пример регулирования уровня сока в апаарате Б. Измерение уровня сока в аппаратеосуществляется дифманометром с унифицирован,ным пнввмовыходом (0,2 - 1 кгс(сме), Сигнал с дифманометра подается на вход двухканального регулятора-анализатора 3, один канал регулирования которого построен на регулирование по притоку, второй - по стоку.По нахождении уравня в нижней части .зоны регулирования регулятор по каналу регулирования по стоку отрабатывает пропорциональный закон регулирования, выдавая сигнал на блок 4 селектирования, управляющий пневмоклапаном б на стоке сока из аппарата. С блока селектирования сигнал поступает на усилитель б пневмоклапана б, установленного на коммуникации стока продукта из аппарата. При этом по каналу регулирования по притоку регулятор выдает на блок селектирования стабильный сигнал, соответствующий лолностью открытому положению,пневмоклапана, не препятствуя прохождению всего количества поступающего продукта. С блока селектирования сигнал поступает на усилитель б пневмоклапана б, установленного на,коммуникации притока продукта в аппарат,При переходе уровня в верхнюю часть зонырегулирования уровня в аппарате регулятор по 5 каналу регулнрования,по притоку отрабатывает пропорциональный закон регулирования.выдавая управля 1 ощий сигнал на блок селектирования, При этом по каналу регулирования по стоку регулятор выдает на блок селектиро вания,стабильный сигнал, соответствующийполному открытию пневмоклапана, не препятствуя стоку продукта из аппарата. Предмет изобретения15 Способ автоматического регулированияуровня:продукта .в аппаратах многокорпусных выпарных станций сахарных заводов, отличаяи 1 ийся тем, что, с целью обеспечения непрерывности технологического потока, совокупно 20 применяют регулирование притока и стокапродукта по его уровню в аппарате, причем на приток воздействуют при уровне выше заданного, обеспечивая при этом максимальный сток из аппарата, а,на сток - при уровне ниже за данного, обеопечивая соответственно максимальный приток продукта,
