Регулятор температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

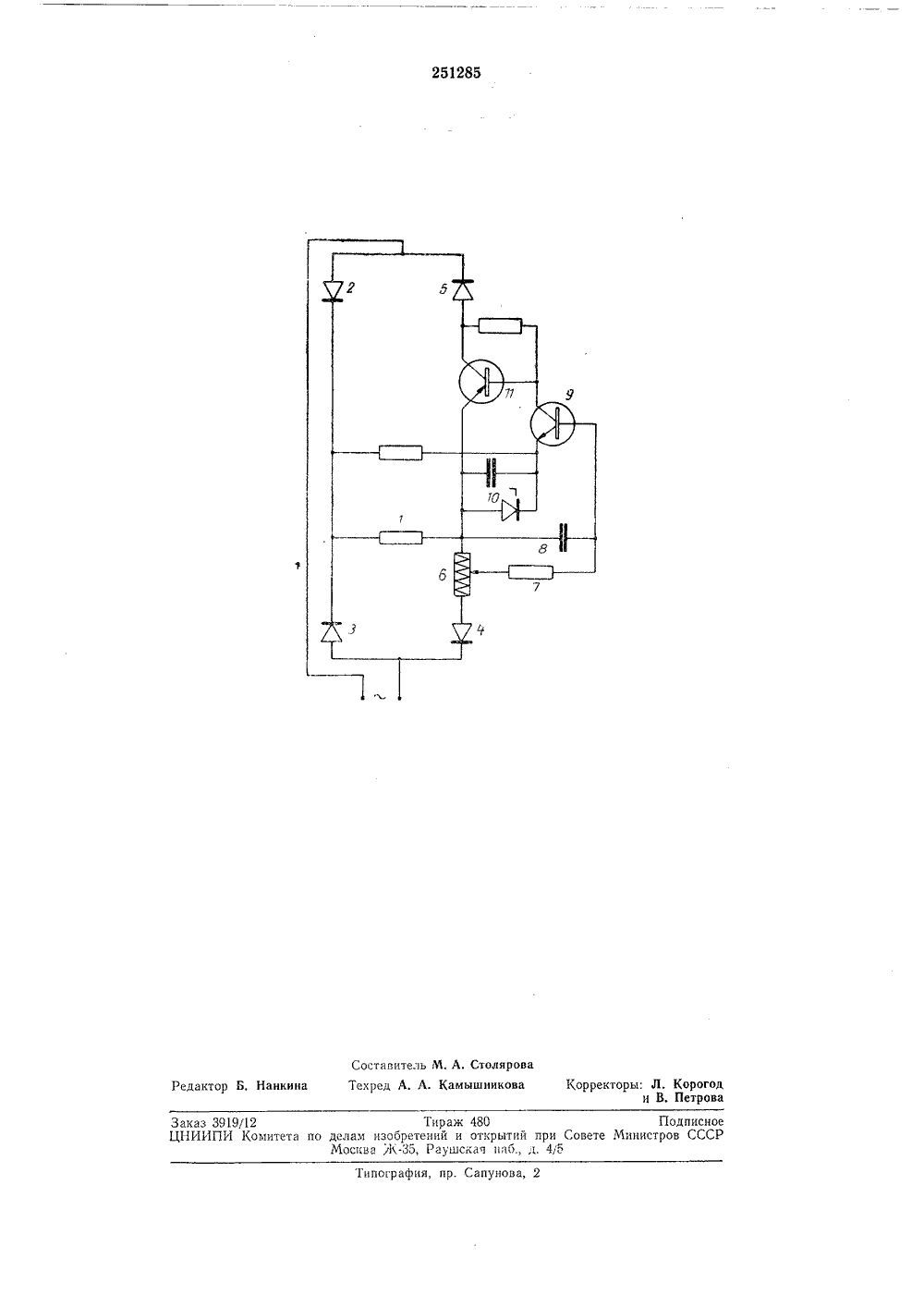

1 1 т, Г,ОПИСАНИЕ 25285ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскиа Соииелистическик РеслтелиЗависимое от авт. свидетельства ЛЪ Кл. 42 ц, 205 Заявлено 07,Ч,1968 ( 1237450(18-24) явки М соединением К б 050 ПриоритетОпубликовано 26,Ч 11.1969. БюллетеньДата опубликования описания 9.П.197 Комитет по аелоервтеиий и отк рмтийстрое УДК 621-555,6(088 ори Совете М СССР. Романов, А. А, Андреев и В. Н. Козл Заяв ОР ТЕМПЕРАТУРЫ Е Предм изобр ения содержащий датой в измерительрующий блок, отповышения точятора, в нем даттель включен в моста, в одно из стор измерительим - транзисто,р Регулятор темпер чик температуры, в ныи блок, усилитель личающийся тем, что ности и быстродейств чик темпер атуры диагональ выпрямит плеч которого вклю ного блока, а в сме регулирующего блок атуры,ключенньи регули, с цельюия,регул- наг,реваельногочен резижное с н Регулятор предназначен для автоматического, регулирования темпЕратуры маломощных нагревателей, например, в производстве микроэлектронных схем.Известны регуляторы температуры, содержащие датчик температуры, включенный в измерительный блок, усилитель и регулирующий блок.В предлагаемом, регуляторе датчик температуры - нагреватель включен в диагональ 1 о выпрямительного маста. В одно из плеч моста включен резистор измерительного блока, а в смежное с ним - транзистор регулирующего блока.Это позволяет повысить точность и быстро действие,регулятора.На чертеже изображена схема описываемого, регулятора температуры.Регулятор температуры состоит из измерительного, усилительного и регулирующего 2 блоков.Функции датчика выполняет сам нагреватель 1, включенный в диагональ выпрями- тельного моста, образованного диодами 2 - 5.Измерительный блок образован диодами 2 2 и 4, нагревателем 1 и потенциометром б, имеющим низкий термический коэффициент сопротивления. Усилительный блок состоит из КС-цепочки 7 и 8 и усилительного каскада на транзисторе 9, эмиттер которого стабили- ЗО зирован опорным диодом 10. Регулирующий блок образован диодами 3 и 5, нагревателем 1 и мощным транзистором 11, изменяющим ток в этой цепи.При включении схемы в сеть переменного тока по измерительной цепи идет полуволна переменного тока, и на потенциометре б выделяется напряжение, изменение которого обратно пропорционально изменению температуры нагревателя 1. Часть этого напряжения, зарядив конденсатор 8, усиливается транзистором 9 и подается на базу транзистора 11, открывая его, Конденсатор 8 поддерживает напряжение на базе транзистора 9 в то время, когда вторая полуволна тока проходит по регулирующей цепочке, а в измерительной - ток отсутствует.Величина заданной температуры определяется, положением движка потенциометра б.Составитель М. А. Столярова Редактор Б. Нанкина Техред А. А. Камышникова Корректоры: Л, Корогод и В. Петрова Заказ 3919/12 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушскач наб, д, 4 ЛТипография, пр. Сапунова, 2
