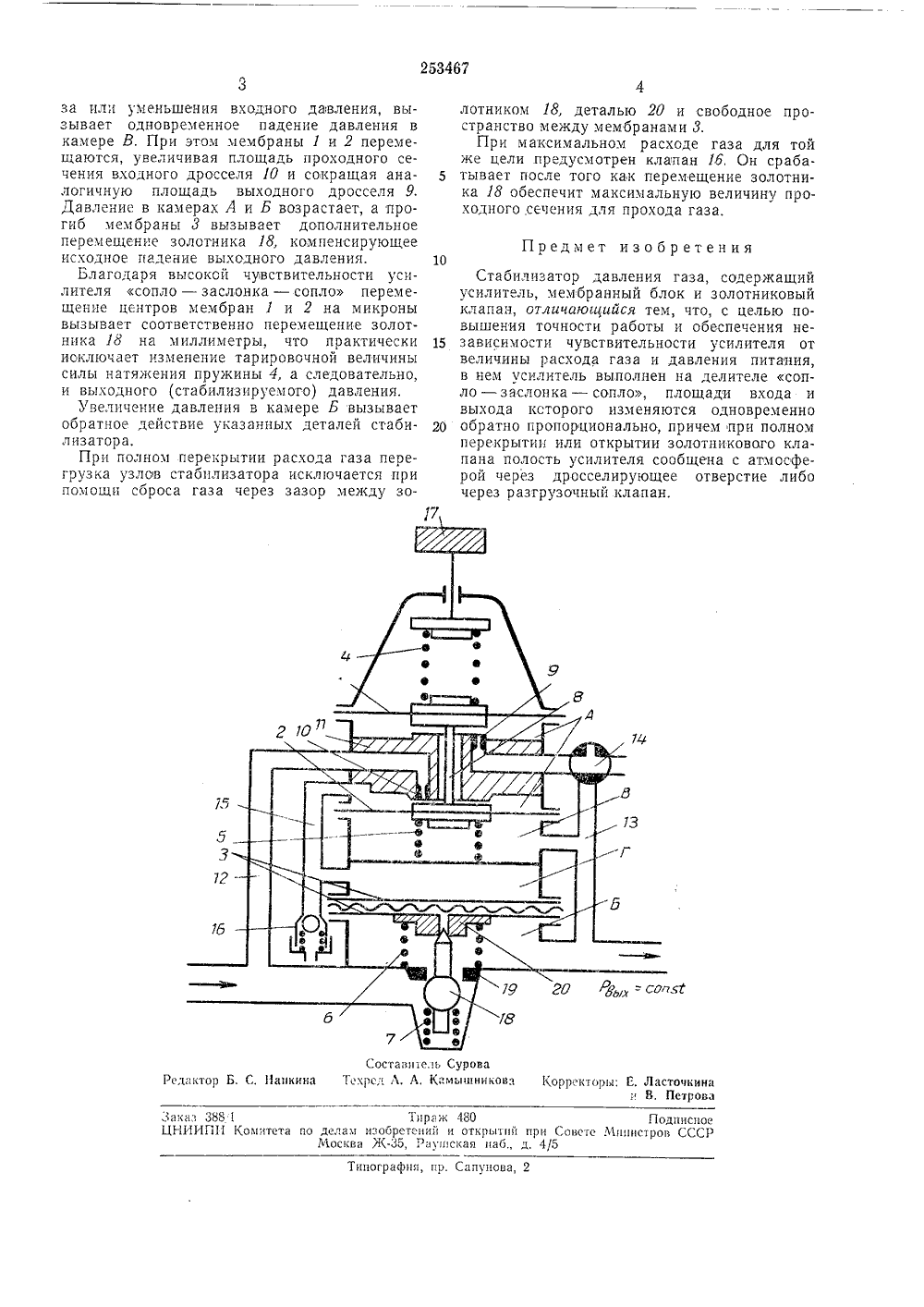

О П И С А Н И Е 253467ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик, 42 ц, 1/10 аявлен исоединением заявкиЪПК С 05 Л орите Комитет по делам аобретеиий и открыл при Совете Министре СССР. Балакши ЯЦ 1 ЧЕС 1, БИБЛИОТЕ аявитель Государственный научно-исследовательский институт маш АБИЛИЗАТОР ДАВЛЕ ГАЗ а понижае ри прохон между зо 19. Велич клапана т с натяг ием Р,при рав бранах 1тся до бдении лотниина иопрежением расхоенстве и 2,а Высокое давление Р,газ 20 заданной величины Р п газа через кольцевой зазор ком 18 и седлом клапана площадь проходного сечения деленным образом связань 25 основной пружины 4, давлен дом газа и устанавливаются сил, суммирующихся на мем также мембране 3. Уменьшение выходного д ЗО камере Б, например из-за рления Р,в та расхода гаИзобретение может быть применено в систем ах пневм оавтом атики.Известны стабилизаторы давления газа, содержащие усилитель, мембранный блок и золотниковый клапан. В известных стабилизаторах чувствительность усилителя зависит в значительной мере от величины перепада давления на стабилизаторе, т, е. разности давлений питания и сброса, расхода газа, и быстро падает по мере сокращения этих величин.Предложенный стабилизатор отличается от известных тем, что с целью повышения точности раооты и обеспечения независимости чувствительности усилителя от величины расхода газа и давления питания в нем усилитель выполнен на делителе сопло - заслонка - соило, площади входа и выхода которого изменяются одновременно обратно пропорционально, причем при полном перекрытии или открытии золотникового клапана полость усилителя сообщена с атмосферой через дросселирующее отверстие либо через разгрузочный клапан,Конструкция стабилизатора давления представлена на чертеже.Стабилизатор давления состоит из двух проточных камер А, Б и двух глухих камер В и Г, разделенных меморанами 1, 2 и 3, которые нагружены спиральными пружинами 4, 5, б и 7. Центры мембран 1 и 2 соединены жестким штоком 8, перемещение которого вызывает обратно пропорциональное изменение площадей кольцевых зазоров перед дросселями 9 и 10, закрепленными в сухаре 11. Входной дроссель 10 соединен каналом 12 с полостью высокого давления (питания), а выходной дроссель 9 через канал 13 и двухходовой кран 14 - с полостью стабилизированного давления или атмосферой, Камеры А и Г связаны каналом 15, имеющим разгрузочный клапан 1 б. Величина стабилизируем ого давления задается напряжением при помощи винта 17 основной пружины 4, изменяющим положение золотника 18 из-за перераспределения давлений в камерах А, Б, В и Г,Стабилизатор работает следующим образом.Предмет изобретения Состави 1 слв СуроваТекрсд А. А, Камыинякова Корректоры; Е, ЛасточкинаВ. Петрова Редактор Б, С. Напкииа Закал 388 1 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раугпская паб., д. 4/5 Типография, г,р. Сапунова, 2 за или уменьшения входного давления, вызывает одновременное падение давления в камере В. При этом мембраны 1 и 2 перемещаются, увеличивая площадь проходного сечения входного дросселя 10 и сокращая ана логичную площадь выходного дросселя 9. Давление в камерах А и Б возрастает, а прогиб мембраны 3 вызывает дополнительное перемещение золотника 18, компенсирующее исходное падение выходного давления. 10Благодаря высокой чувствительности усилителя сопло - заслонка - сопло перемещение центров мембран 1 и 2 на микроны вызывает соответственно перемещение золотника 18 на миллиметры, что практически 15 исключает изменение тарировочной величины силы натяжения пружины 4, а следовательно, и выходного (стабилизируемого) давления.Увеличение давления в камере Б вызывает обратное действие указанных деталей стаби лизатора.При полном, перекрытии расхода газа перегрузка уэлсв стабилизатора исключается при помощи сброса газа через зазор между зо 17 лотником 18, деталью 20 и свободное простр ан ство м ежду м ем бр а нам и 3.При максимальном расходе газа для той же цели предусмотрен клапан 16, Он срабатываег после того как перемещение золотника 18 обеспечит максимальную величину проходного сечения для прохода газа. Стабилизатор давления газа, содержащий усилитель, мембранный блок и золотниковый клапан, отличающийся тем, что, с целью повышения точности работы и обеспечения независимости чувствительности усилителя от величины расхода газа и давления питания, в нем усилитель выполнен на делителе сопло - заслонка - сопло, площади входа и выхода которого изменяются одновременно обратно пропорционально, причем при полном перекрытии или открытии золотникового клапана полость усилителя сообщена с атмосферой через дросселирующее отверстие либо через разгрузочный клапан.
