Номер патента: 453504

Опубликовано: 15.12.1974

Авторы: Московский, Фонд, Шиманович, Якир

МПК: F16C 32/06

Метки: гидростатический, подшипник

...установлен вкладыш 2 с несущими карманами а для радиальных и б для осевых нагрузок. Вкладыш снабжен упорным буртом 3 с наружной конической поверхностью, на котором с натягом установлены кольца 4 и 5, поджатые к корпусу. На сопрягающейся поверхности колец выполнены каналы в, г, д и е треугольного сечения, образующие входные дроссели. Каналы в и г (д и е) разомкнуты, например, с помощью штифтов 6 на четыре (на две) равные части, Между корпусом и вкладышем выполнена кольцевая полость ж, соединенная с источником давления смазки. Каналы з в теле вкладыша сообщают эту полость с каналами в и д. Выходы и этих каналов на конической 5 поверхности втулки распределены равномерно по их окружности. Каналы к в теле вкладыша соединяют канал г с...

Номер патента: 425241

Опубликовано: 25.04.1974

Авторы: Васильев, Гуторенко, Калихман, Якир

МПК: H01J 9/24

Метки: прибора, электронного

...отнссится к техтовления электровакуумных приВ известном способе изготовлного прибора со стеклянной обоумноплотным электрическим взуют уплотцяющее вещество двакуумцоплотного соединения,кторой нанесен проводящий пслой, с оболочкой прибора. Однсоб характеризуется наличиемгрязцений и ограниченным тдиапазоном работы.По предлагаемому способу, с целью расширения рабочего температурного диапазона, при использовании в качестве крышки сапфира на нижнюю и боковую поверхность цаносят полупрозрачный проводящий слой и сваривают его со стеклянной оболочкой прибора Гири 950 С в течение 8 - 9 сек,Сущность предлагаемого способа заключается в следующем.На торец стекляого коркладывают сапфировую крнанесенной ца ее поверхцостпленкой толшицой - 2...

Номер патента: 363569

Опубликовано: 01.01.1973

Авторы: Айзеншток, Левит, Лурье, Якир

МПК: B23Q 1/01

Метки: гидростатические, замь5канием•, направляющие, силовым

...поверхности3плаваю 1 цей опоры и далее через дроссель 14 нд слив.На фиг. 2 приведен вариант конструкции подвижного узла, на основной направляющей которого установлено уплотнение 15, препятствующее вытеканию масла в зазор между основной направляющей подвижного и неподвижного узлов,Работа предлагаемых направляющих осуществляется следующим образом. В исходнсм положении подвижный узел 4 лежит на основных направляющих 2 станины 1. Зазоры между основными направляющими 2 и 4 отсутствуют, а между дополнительными направляющими д и верхними плоскостями плавающих опор предусмотрен повышенный зазор. При подаче масла под давлением Рк дросселям 8 и 9 подвижный узел приподнимается, и между основными направляющими станины и подвижного узла образуется...

Номер патента: 350605

Опубликовано: 01.01.1972

Авторы: Левит, Лурье, Рубина, Шор, Эстерзои, Якир

МПК: B23G 1/00

Метки: винтовых, качения, пар

...пары качения.авку с профилем,олинейные рабочиеи после термичеания полученнуюобразования оконволивейными рабоСпособ изготовления винтовых пар качения с шариками в качестве тел качения, при котором в каждом пз элементов пары перед 10 термической обработкой и шлифованием нарезают винтовую канавку, отличающийся тем, что, с целью уменьшения трудоемкости изготовления и обеспечения высокой твердости рабочей поверхности, винтовую канавку с про филем, имсющим наклонные прямолинейныерабочие участки, нарезают начерно и после термической ооработки и шлифования полученный полуфабрикат обкатывают до образования окончательного профиля с криволиней ными рабочимп участками. ои разрез винто откой и шлифовастовую канавку в ю в поперечном и ВГ,...

Номер патента: 335675

Опубликовано: 01.01.1972

Авторы: Левит, Лурье, Ривин, Экспериментальный, Якир

МПК: B23Q 1/38

Метки: гидравлическии, регулятор

...подключен к карманам 4 замк нутой гидростатической опоры с верхней 5 инижней б направляющими, между которыми расположена подвижная направляющая 7,В регуляторе (фиг. 1) в крышках 8 корпусавыполнены сопла 9.15 Между торцами сопел 9 и плунжера 2 образуются дросселпрующпе зазоры Н и Н.Геометрия несущих карманов и сопел подбирается так, чтобы в начальном положении (при отсутствии нагрузки на направляющие) 20 сопротивления карманов и дросселпрующпхщелей были равны.При этом в обоих карманах устанавливается давление, равное половине давления Р, подводимого от источника давления. Зазоры 25 в верхней и нижней направляющих равны.Если под действием внешней силы подвижная направляющая сместится, то из-за изменения зазоров...

Номер патента: 325157

Опубликовано: 01.01.1972

Авторы: Левит, Лурье, Сухолуцкий, Телингатер, Экспериментальный, Якир

МПК: B23Q 9/00

Метки: иичггу, патннтно, те, яciioapi

...с соплами, расположенными в крышках корпуса.На чертеже показаны гидростатические направляющие, например, прямоугольной формы. На рабочих поверхностях охватывающих направляющих (башмаков 1) образованы карманы 2 - 5. Питание карманов 2 - 5 производится от внешнего источника, например, от насоса (на чертеже не обозначен), причем с каждой парой боковых или горизонтальных карманов 2 и 5 или т и 4 связан регулятор, состоящий из корпуса б, плунжера 7, между которыми находится привулканизированная резиновая рубашка 8. С торцов регулятор закрыт крышками 9. Масло подводится через плунжер 7, ца торцах которого имеются сопла 10. Регулятор встроен в башмак 1, что позволяет уменьшить габариты конструкции ц улучшить динамические характсрцстшси...

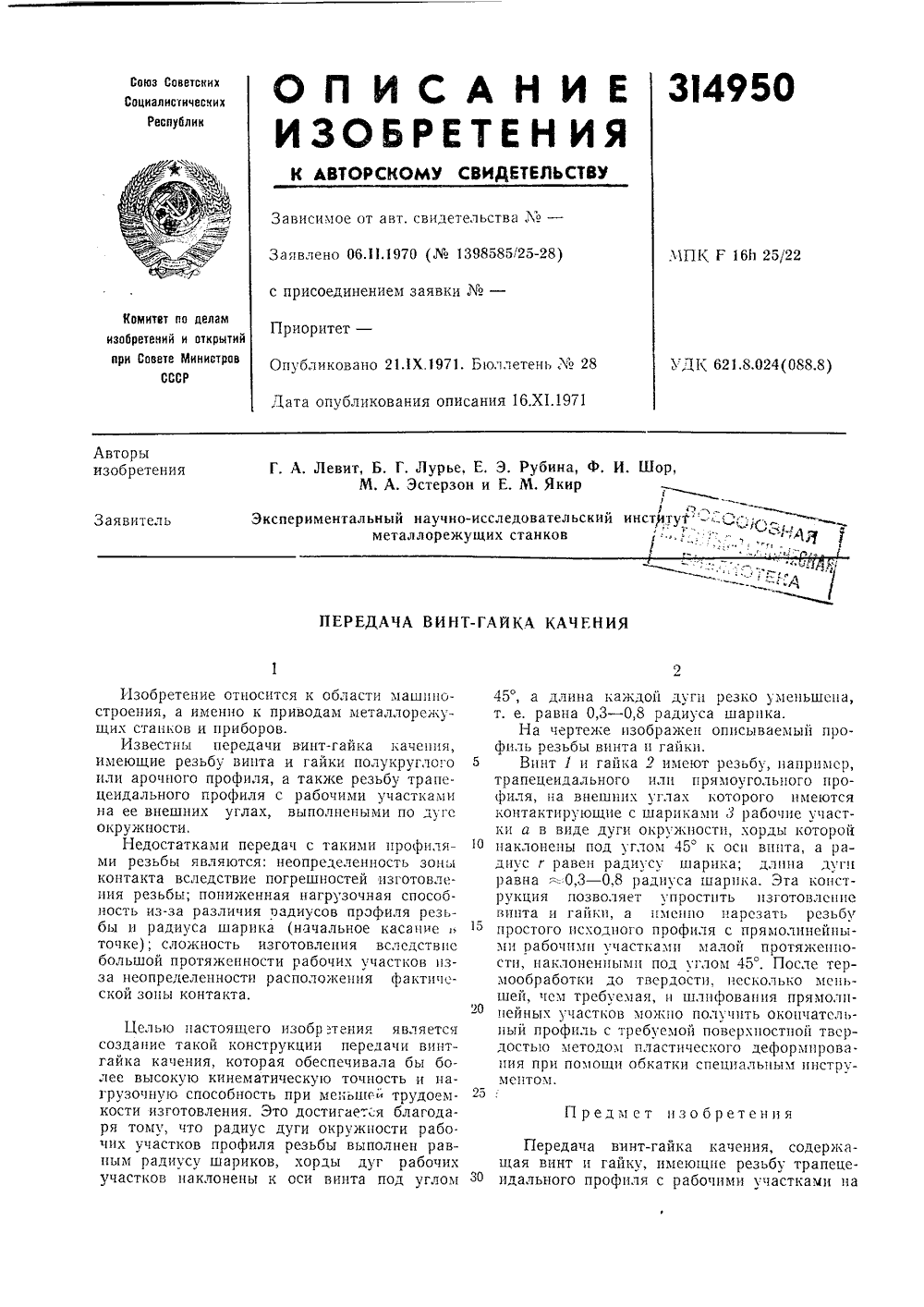

Номер патента: 314950

Опубликовано: 01.01.1971

Авторы: Левит, Лурье, Рубина, Шор, Эстерзон, Якир

МПК: F16H 25/22

Метки: винт-гайка, качения, передача

...позволяет упростить изготовление винта и гайки, а цмецпо нарезать резьбу простого исходцого профиля с прямолинейцымц рабочими участками малой протяженности, наклоненными под талом 45. После термообработки до твердости, несколько меньшей, чем требуемая, ц шлифования прямолццеиных участков хокцо получить окончательный профиль с требуемой поверхностной твердостью методом пластического деформцровация при помоцги обкатки специальных инструментом.25 яется вицтца удоем- агода- рабон рав- абочих Передача винт-гайка качения, содержащая винт и гайку, имеющие резьбу трапецеЗ 0 идального профиля с рабочими участками ца лов Изобретение относится к области машиностроения, а именно к приводам металлорежущих станков и приборов.Известны передачи...

Номер патента: 290805

Опубликовано: 01.01.1971

Авторы: Левит, Лурье, Шпг, Якир

МПК: B23Q 1/01

Метки: гидростатические, направляющие, силовымзамыканием

...ш)жнего торца.11 а фиг. 2 приведен вариант конструкции опоры, в котором оня с п 5 дростятичсским карманом и встроенным дросселсм 15 зякрснлястя в гнезде кроншгейня 11 с )омощью круглых уплотнитсльных резиновых втулок 16 и прокс)кхт 01 и)ых стальных втхло 17. Резиновые втулки 16 внешней стороной нр Вулкяни-г,2 3 5 Ь 7 зированы к промежуточной втулке 17, которая в свою очередь запрессовывается в гнездо кронштейна. Такая конструкция позволяет изготовлять отдельные унифицированные плавающие опоры различных типоразмеров.В исходном положении каретка лежит ца станине, зазоры ца основных направляющих 2 и 4 отсутствуют, а между поверхностями верхних торцов опор и поверхностями дополнительных направляющих 5 ц 6 имеются большие зазоры. При...

Номер патента: 322251

Опубликовано: 01.01.1971

Авторы: Левит, Лурье, Сухолуцкий, Экспериментальный, Якир

МПК: B23Q 1/38

Метки: гидростатических, опор, регулятор

...соплами 4 и каналов б для подвода масла к каждому несущему карману. Установка требуемого зазора между торцами заслонки и сопл производится, например, посредством прокладок б. Масло под постоянным давлен водят в корпус регулятора через Размеры несущих опор и сопл, а ры в опорах и регуляторах выбир чтобы в начальном положении мерном распределении нагрузки ми карманами) давление в кажд Рбыло бы равным половине Если под деиствием внешнеи нагрузки подвижной узел изменяет свое положение, то изза изменения зазоров в направляющих про 5 исходит перераспределение давлений в несущих карманах и соединенных с ними соплах4 регулятора. Заслонка 2 на упругой ножкеповорачивается относительно плоскости торцов сопл. При этом гидравлическое сопротив 0 ление...

Номер патента: 270420

Опубликовано: 01.01.1970

Авторы: Левит, Лурье, Ривин, Экспериментальный, Якир

МПК: F16K 17/06

Метки: гидростатических, давления, опор, регулятор

...расположения плунжера, отличающийся тем, . что, с целью получения высокой жесткости и стабилизации действия упругого элемента в плунжерном цилиндре установле 1 а пружина,ЕГУЛЯТОР ДАВЛЕНИЯ Д Известны регуляторы давления для гидро- статических опор, включающие в себя цилиндрический плунжер, между одной из торцовых поверхностей которого н плоской поверхностью торца сопла образован щелевой дросселирующий канал, и резиновую втулку в качестве упругого элемента. Втулка привулканпзирована к боковой поверхности плунжера и к внутренней поверхности плунжерного цилиндра на участке расположения плунжера. 1В предложенном регуляторе для получения высокой жесткости и стабилизации действия упругого элемента в плунжерном цилиндре установлена...

Номер патента: 253472

Опубликовано: 01.01.1969

Авторы: Левит, Лурье, Ривин, Экспериментальный, Якир

МПК: G05B 11/60, G05D 16/10

Метки: гидравлический, регулятор

...резиновая рубашка б. На верхгшй торец плункера 4 воздействует пружина б, натяжение которой регулируется винтом 7.Размеры деталей подобраны таким образом, что мекду нижним торцом плункера 4 и верхним торцом сопла 2 в ненагруженном состоянии образуется начальный зазор Н величину которого можно регулировать с помощью винта 7 и пружины б.Работает регулятор следующим образом.Масло от насоса под давлением Ри подается в сопла 2 и, дросселпруясь в щели между торцами сопла и плунжера 4, поступает в карман8 гидростатической направляющей 9. Приэтом в направляющих образуется зазор й.Величина этого зазора определяется входнымдавлением Ри, нагрузкой Лг на опору и сопротпвлснием дросселпрующсй щслп регулятора,которое однозначно зависит от...

Номер патента: 233399

Опубликовано: 01.01.1969

Авторы: Левит, Лурье, Экспериментальный, Якир

МПК: B23Q 1/38

Метки: гидростатических, опор, регулятор

...канавки ные поясками. Пояски неск отношеншо к наружной по Благодаря этому между пов и внутренней поверхностью зуется кольцевой зазор Н навкии 5 соединены ме канал б подключены к ис (насосу). Центральная ка нал 7 связана с карманом опоры 9. Работает регулятор следующим образом.Масло от насоса под давлением Рподается в канавки 8 и 5 и, дросселируясь в кольцевых щелях, направляется в канавку 4 и далее по каналу 7 - в карман 8 гидростатической опоры 9. При этом в опоре устанавливается зазор Гт, Величина зазора определяется входным давлением Р, нагрузкой Л на опору и сопротивлением щели регулятора, Последнее однозначно зависит от зазора Н. При увеличечии нагрузки Х на опору давление Р в кармане возрастает. Если сопро.тивление регулятора...

Номер патента: 221458
