F04D 27/02 — способы и устройства для устранения помпажа

Номер патента: 158185

Опубликовано: 01.01.1963

МПК: F04D 27/02

Метки: 158185

...закрепленных одними концами на корпусе регулятора и объединенных другими концами общей упругой пластиной, которая служит заслонкой в узле сопло-заслонка.Такое выполнение регулятора повышает его чувствительность и надежность.На фиг. 1 схематически изображен описываемый регулятор; на фиг, 2 - пластины гибкой связи измерителей.Штоки мембранного 1 и сильфонного 2 измерител ей перепада давлений соединены упругими параллельно расположенными пластинами 3, объединенными одной общей упругой пластиной 4. Пластина 4 служит заслонкой в узле сопло-заслонка 5 сервомоторного устройства б. Свободные концы пластин 3 закреплены на корпусе 7 регулятора, установленного на компрессоре 8; один из концов пластин может перемещаться регулировочным винтом...

Номер патента: 167595

Опубликовано: 01.01.1965

МПК: F02K 3/00, F04D 27/02

Метки: 167595

...наддува воздуха на заданных рекимах работы двигателя,Предлагаемый способ предусматривает беспомпажную работу компрессора турбопоршневого двигателя путем настройки компрессора на наивыгоднейший режим при помощи экстремального регулятора с логическим устройством, преобразующим поступающий к нему импульс по давленгно наддува воздуха в выходной сигнал для исполнительного механизма поворота лопаток и устанавливающий их на наивыгоднейший угол для получения максимального давления наддува двигателя на заданном режиме работы.На чертеже изображена схема антипомпакпого регулирования турбопоршневого двигателя внутреннего сгорания.Давления на входе и выходе в компрессор 1 поступают в блоки 2 и 3, преобразующие давление В пропорциональные...

Номер патента: 173376

Опубликовано: 01.01.1965

Автор: Евстафьев

МПК: F04D 27/02

Метки: двигателя, компрессора, осевого, противопомпажное, турбореактивного

...поршневого сервоиненным поршнем и штос лентой, удерживаемой гго - открыто давлеа, проходящего через проессора,Проти прессор жащее перепус лентой, щения к механиз привода ком, со в полож нием по точную Подписная группа12 В известных противопомпажных устроиствах турбореактивного двигателя, содержащих гибкие ленты для перекрытия окон перепуска воздуха и механизм управления, ленты размещены в компрессоре так, что проходящий через компрессор воздух действует в направлении, противоположном усилиям, которые вызываются управляющим механизмом, Для удержания ленты в положении открытия окон перепуска или их закрытия требуются значительные усилия, преодолевающие сопротивления давления проходящего через компрессор воздуха.В предлагаемом устройстве...

Номер патента: 178012

Опубликовано: 01.01.1966

Автор: Дилов

МПК: F04D 27/02, G05D 16/10

Метки: антипомпажный, регулятор

...колеса нагнетателя,датчики могут быть пьезоэлектрические,емкостные, электромагнитные (нндукционные)илн магнитоэлектрические. В первых двухслучаях требуется усиление полученного от5 датчиков импульса, в других усиления не требуется, но сам датчик для повышения чувствительности выполняется по дифференциальной схеме для восприятия только переменнойсоставляющей давления.0 От датчиков (нлн усилителей) электрические импульсы через трансформаторы 4 подаются на фазочувствительный каскад 5. Опорное напряжение фазочувствительного каскадаполучается от маломощного генератора пере 5 менного тока, выполненного в виде звездочки б, закрепленной на валу 7 нагнетателя, иякоря 8 с двумя катушками. В одну катучнкуподается постоянный ток (ток возбуждения)от...

Номер патента: 194223

Опубликовано: 01.01.1967

МПК: F04D 27/02

Метки: 194223

...режиме работы компрессора диффузорный участок образуется с задней стороны, у выходной кромки, в режиме торможений - с передней, у носика лопатки. В зоне срыва давление потока зависит от центробежных сил, действующих на частицы газа, а также От лияния массооомецаром потока и зоной срыва,В точке А (фиг, 2), где начинается срыв потока, относительная скорость потока в по 1 сЭГГРаццч 1101 с,1 ое 11 11 РО 11 звОД 1 Я 51, ---- 1 11д, / равня 1 отся нулю (и -- нормаль к поверхности лопатки). При изменении угла атаки противодавленце ц скорость потока в диффузорном участке изменяются, что ведет к изменению положения точки срыва, На положение точки срыва влияют также свойства газа, т. е. показатеп а 1111101 Ты и безмернь 1 е критер 11 ИО-...

Номер патента: 200709

Опубликовано: 01.01.1967

МПК: F04D 27/02, G05D 23/08

Метки: противопомпажный, регулятор

...регуляторе, с целью повышения его чувствительности, диафрагма зашунчирована обводным трубопроводом, снабженным регулирующим вентилем и дросселем, к которому подключен датчик перепада давлений на диафрагме, жестко связанный с датчиком перепада давлений на компрессоре.На чертеже дана схема предлагаемого регулятора.Перепады давлений на трубопроводе 1 всасывания и на компрессоре 2 замеряются соответственно датчиками 3 и 4, которые между собой жестко связаны, Перемещение датчиков передается на золотник 5, управляющий исолнительным механизмом 6. Для на регулятора диафрагма 7, помещенная бопроводе всасывания, зашунтирована ным трубопроводом 8, снабженым рующим вентилем 9 и дросселем 10, рому подключен датчик перепада дав С помощью...

Номер патента: 220419

Опубликовано: 01.01.1968

Автор: Ратнер

МПК: F04D 27/02

Метки: противопомпажный, регулятор

...8 - датчик перепада давления на диафрагме; 4, б - дроссели для настройки противопомпажного регулятоРегулятор используется в зоне номинального числа оборотов, где давление нагнетания достаточно высокое. При этом реле 11 сооб щает полость нагнетания с камерой под датчиком 2. Когда на диафрагме 8 устанавливается критический перепад, между давлениями до и после дросселя существует пропорциональность, при этом перепад давления на дроссе ле 4 пропорционален давлению нагнетания, акоэффициент пропорциональности зависит от положения этого дросселя. Уравнение регулятора на плоскости параметров универсальной характеристики компрессора описывается па раболой, которая может быть смсщсна путемподоора площади датчиков и положения дросселя 4,...

Номер патента: 245967

Опубликовано: 01.01.1969

Авторы: Гаврилов, Зарапин, Мирошин, Рыков, Специальное

МПК: F04D 27/02

Метки: воздуходувки, помпажа, предотвращения, электроприводом

...для пневмотранспорта дроби в установках дробевой очистки котлов.Известны способы предотвращения помпагка воздуходувной машины, например осевого компрессора, заключающиеся в измерении вибрации лопаток, вызываемой колеблющимся потоком протекающего газа, и использованием измеренных величин вибраций для регулирования потока через компрессор, При таких способах момент наступления помпажа обнаруживается после неустойчивого режима машины,и только затем работа машины стабилизируется путем изменения расхода потока, протекающего через машину, Кроме того, измерение малых величин вибраций требует чувствительной и дорогостоящей аппаратуры. Эта,цель достигается тем, что измеряютэлектрический параметр,в цепи электропривода, изменяющийся...

Номер патента: 254709

Опубликовано: 01.01.1969

Авторы: Богопольский, Златкевич, Златопольский, Ковалев, Найман

МПК: F04D 27/02

Метки: противопомпажнымклапаном

...части 9 тягисцепляется с ей, Далее сервопривод 3 реверсруется. и тяга пркрывает клапан до гтггного положения. 30 Известны устройства для управления противопомпажым клапаном турбокомпрессора, содержащие сервопривод, соединенный при помощи тяги с клапаном.Однако эти устройства сложны и не обеспе. чивают быстродействия точности.Предлагаемое устройство позволяет упростить конструкцию и повысить надежность.Это достигается тем, что сервопривод выполне в виде электродвигателя для регулиро. вания производительности, а тяга - составной из элементов, соединенных захватами, к которым присоединен электромагнит для быстрого открытия клапана в аварийном режиме.На чертеже показана схема описываемого устройства.Открытие и закрытие клапана...

Номер патента: 261178

Опубликовано: 01.01.1970

Авторы: Петрушин, Скрипаль

МПК: F04D 27/02

Метки: воздухав, насос, попадания, предотвращения

...сиимается пружина 8). Уступ 9 штока б заходит в зацепление с защелкой 10, на которую воздействуют рычаг 11 и пружина 12. После открытия клапана 4 нефтепродукт поступает в резервуар через фильтровальную сетку 8. Стакан 5 служит для создания дополнительной нагрузки на пружину 8 с целью преодоления ее действия во время отсутствия напора наливаемого нефтепродукта (самотек на неполное сечение трубы), Стакан 5 снабжен дренажными отверспиями 7 для самотечного слива нефтепродукта аз стакана после закрытия клапана 4 с целью его облегчения и уменьшения нагрузии,на пружину 8. По,мере наполнения резервуара поплавок 18 поднимается вместе с уровнем нефтепродукта и скользит,по направляющей 14, жестко связанной с резервуаром,Часть нвфгепродукта из трубы...

Номер патента: 279870

Опубликовано: 01.01.1970

Авторы: Зев, Ковешников, Концевич, Лерман

МПК: F04D 27/02

Метки: защиты, компрессора

...срывных зон и является источником либо срывных колебаний, локализующихся в отдельных ступенях компрессора, либо помпажных колебаний, распространяющихся на всю систему. Таким образом, возникновение вращающегося срыва или помпажа упреждается в той или иной степени возникновением обрато ного потока.На фиг. 1 приведена схема течения в межлопаточном канале при отрыве потока; иа фиг. 2 схематически изображен датчик давления для осуществления описываемого способа.Принцни действия датчика основан на использовании напора струи 1 обратного потока.Трубку 2 динамического напора устанавливают на периферии перед рабочим колесом, по ней подают давление на сигнализатор давления мембранного типа с нормально разомкнутыми контактами 3. Эти контакты...

Номер патента: 280745

Опубликовано: 01.01.1970

Авторы: Помогайбенко, Фрумкин

МПК: F04D 27/02

Метки: антипомпажный, клапан

...объеме под мабрацой давление изменяется с инерционным запаздыванием по отцошециО к давлению в камере над мембраной, соединенной непосредственно со стороной агцетанця ко ПрсссО) э. 1 ел сил), Обс,Овлецца 5 э г)перепадом, превосходиг силу прп 5,т выпускного клапана 8 к своему се,лу 6, то же сткий Оц 1 смор;,) 10 цачго);)ет двжоп)с в сторону закрытц В)ускца О клапана 7 и открытия Вынунного клапана 8, сьязацного сВер,ец)см l, цсц ),,)ьць )Твсрс 5 м в крапе 1, ) Гай):е 12 со с горо)й ВсасыВпцп 5компрессора. При этом понижающееся давление в межклапанной камере воспринимаетсяверхней центральной частью жесткого центра,и он астатичеоки переходит в свое второе ус.тойчивое положение цри полностью открытом 5выпускном и закрытом впускном клапанах.В...

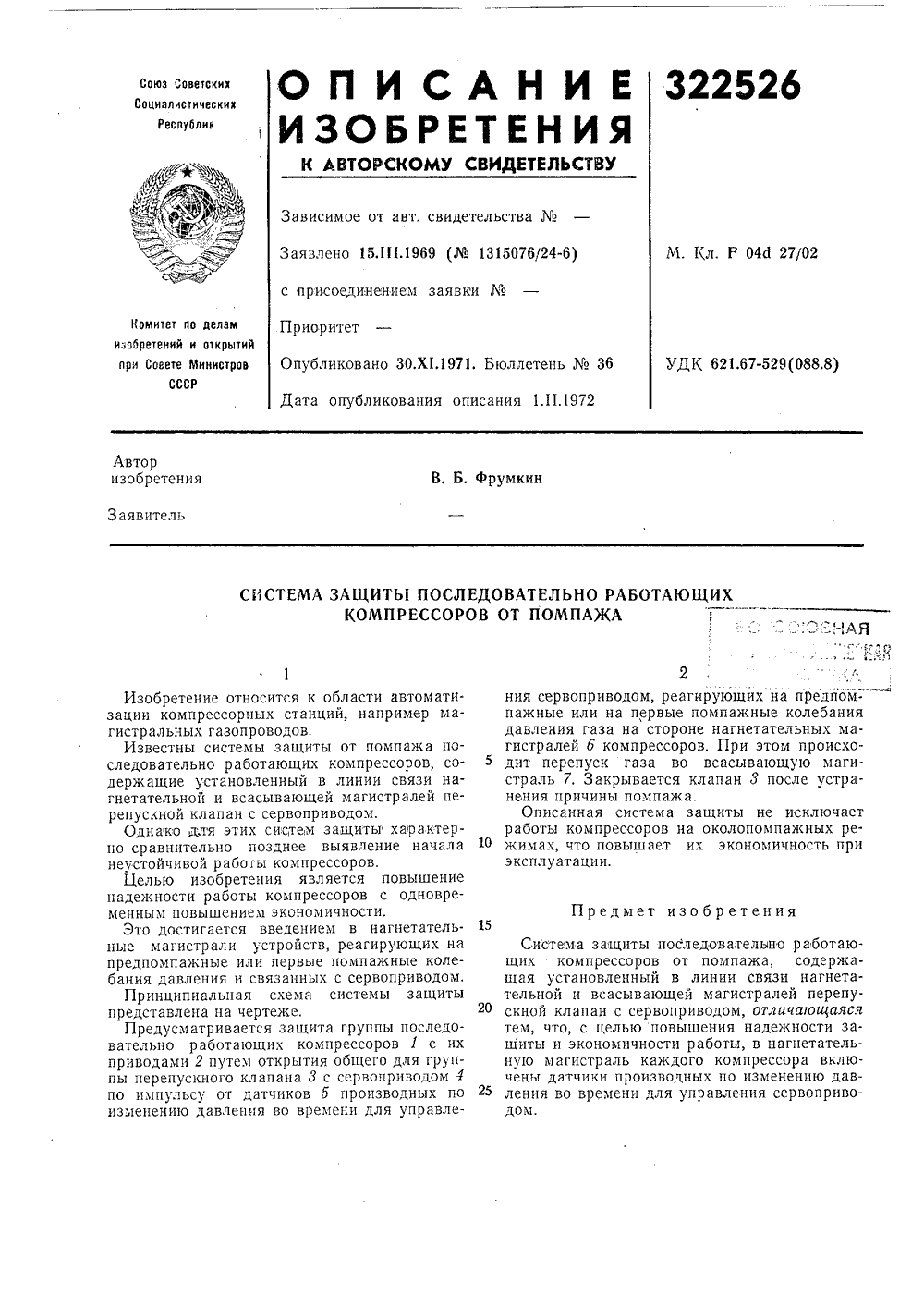

Номер патента: 322526

Опубликовано: 01.01.1971

Автор: Фрумкин

МПК: F04D 27/02

Метки: защиты, компрессоров, помпажа, последовательно, работающих

...характерно сравнительно позднее выявление начала неустойчивой работы компрессоров.Целью изобретения является повышение надежности работы компрессоров с одновременным повышением экономичности.Это достигается введением в нагнетательные магистрали устройств, реагирующих на предпомпажные или первые помпажные колебания давления и связанных с сервоприводом,Принципиальная схема системы защиты представлена на чертеже,Предусматривается защита группы последовательно работающих компрессоров 1 с их приводами 2 путем открытия общего для группы перепускного клапана 3 с сервоприводом 4 по импульсу от датчиков 5 производных по изменению давления во времени для управления серво пажные и давления гистралей дит переп страль 7. нения при Описанн...

Номер патента: 312078

Опубликовано: 01.01.1971

Автор: Бушель

МПК: F04D 27/02

Метки: вентилятор, осевой

...тем, что, с целью ти устойчивой работы, на5 ности корпуса перед пери лопаток рабочего колеса тор, выполненный в виде металлической ленте изог га наклоненных ребер. нагне- станов- отличи- облас- поверхтастком сепаранных и отаюшии на ее колесо, ) в над ним, расширениявнхтреннеи ферийным у установленприкрепле нутых по ду крус присоединением заявкПриоритет Опубликовано 19.Ъ 111.1 Изобретение относится к вентиляторостроению.Известны осевые вентиляторы, работающие на нагнетание, содержащие рабочее колесо, установленное в корпусе со щелью над ним.Описываемый осевой вентилятор отличается от известных тем, что на внутренней поверхности корпуса перед периферийным участком лопаток рабочего колеса установлен сепаратор, выполненный в виде...

Номер патента: 318730

Опубликовано: 01.01.1971

Авторы: Гельмедов, Семерн

МПК: F04D 27/02

Метки: защиты, компрессора, помпажа

...аппаратуру,Цель изобретения - повышение надежности работы компрессора и исключение возможности ложного срабатывания антипомпажной защиты при поступлении сигналов, не связанных с помпажом компрессора. Для этого в качестве командного сигнала используют изменение знака перепада между полным и донным давлениями в датчике.На чертеже дана схема устройства, реализующего предложенный способ.В качестве датчика - сигнализатора 1 используют двухтрубчатый Т-образный датчик с приемниками давления 2 и 3, обращенными по потоку и против него, Приемники давления сообщены соответственно с полостями 4 и 5 коробки б с мембраыой 7 и контакта ми 8. Мембрана и контакты соединены электрической цепью с исполнительным механизмом 9 для включения системы...

Номер патента: 335444

Опубликовано: 01.01.1972

Авторы: Делийский, Изобретеии, Марчевский, Мельниченко

МПК: F04D 27/02

Метки: противопомпажное

...предельного значения расхода,На чертеже дацд схема предлагаемого устройства.Устройство содержит датчики перепадя давлений 1 и 2, датчик расхода 3, сумматор-усилитель 4 с обратной связью и регулирующий кляит 1 П 1. Дат 11 к 1 измеряет рязиость дявле иий между следом и ядром погокд зд лопатками лопяточцого диффузоря, я датчик 2 измеряет перепад давлеций ца компрессоре 6. Датчики 3, 1 и 2 сосдиисиы с суммяторомусилцтелсм 4, а последций - с регулирующимкляпацом 5.Работает устройство следующим ооразом.5 Сигцдлы от датчиков 2 и у поступают пдсуммдтор-усилитель 4, где срдвииваются с задающим сигналом Л, Уцравле ше регулирующим клапяцом 5 осущесвлется через сумматор-усилитель 4,10 С 1 гц;л от датчика 1 автоматически корректирует здддющий сипЯл...

Номер патента: 340790

Опубликовано: 01.01.1972

Авторы: Белоусов, Малков, Орап, Секистов

МПК: F04D 27/02

Метки: обтекания, предупреждения, срыбного

...механизм для поворота лопаток. Это позволяет,повысить быстродействие и точность системы регулирования.На чертеже лредставлена схема осуществления предлагаемого способа.В направляющем аппарате устанавливают одну или несколько лопаток-датчиков 1 под большим углом атаки, чем остальные лопатки. При помощи элемента 2 сравнения измеряют разность давлений в точках а и Ь на спинке, профиля лопатки-датчика. Измеренный сигнал подают через усилитель 3 и преобразователь 4 на исполнительный механизм б поворота лопаток. Сплошной линией на чертеже показано раопр ени ,спинки профиля ло рыв текании, а пунктир ание давлений ,при и с 5 обтекания.При бессрывном обтекании в точках а и Ьдонатки имеется разность давлений, а при возникновении...

Номер патента: 347458

Опубликовано: 01.01.1972

Автор: Терещенко

МПК: F04D 27/02

Метки: вращающегося, осевом, срыва, устранения

...за счет дискретного подвода массы газа под высоким давлением через выходнЬте кромки лопаток, в количестве 5 - 15% всего числа лопаток направляющего аппарата, непосредственно в зону срыва с частотой, равной частоте вращения срыва, В результате обеспечивается выравнивание поля давлений за ступенью.На чертеже приведена схема реализации предложенного способа.Информация о срыве потока воспринимаетсл пневмоэлектрическими датчиками 1, расположенными в нескольких межлопаточныканалах, и анализатором 2. Данные о частоте перемещения вращающегося срыва через синронизатор 3 поступают в управляющее устройство 4, регулирующее подвод газа в тот момент, когда вращающийся срыв охватывает 5 полые лопатки 5, т. е. обеспечивают равенствочастот вращения...

Номер патента: 353070

Опубликовано: 01.01.1972

Автор: Журавлев

МПК: F04D 17/08, F04D 27/02

Метки: компрессор, центробежный

...продольного разреза.В корпусе компрессора по олу газа расположены рабочее колесо 1, безлопгточный диффузор 2 и сборная камера 3, соединенная каналамои 4 с отверстиями 5, выполненньтбш по окружности входного участка диффузора. В капалаустановлены перепускные клапаы 6, поджатые пружинами 7. Со стороны пружины клапаны отверстиями 8 соединены с полостью А перед рабочи колесом. Для того, чтобы установочное усилие пружины было меньше усилия в положении полного открытия. цеоболимо использовать пружинь: с нелинейной арактеристикой, ооеспечива.ошей уменьшение жесткости по меое сжатия. Нормальное положение клапанов закрытое. Про уменьшении расола газа через компрессор и приближении границы устойчивои работы статическое давлене за рабочим 5...

Номер патента: 353071

Опубликовано: 01.01.1972

Авторы: Алешин, Муравченко, Резник, Чуйко

МПК: F04D 27/02

Метки: jcio, ntehtb-tn-i, ulahbhamp, компрессорво-fc, осевой, •»м

...могут быть компенсированы повышением и. и. д. последующих за уступом степеней благодаря измененному распределению парам етров.Форма, размеры и месторасположение усту па различные для различцых условий работь 1 и конструктивных схем компрессоров. Ниже описаны случаен применения того или иного типа уступа.Кольцевой 1 (фцг. 1, а, 2, в и 3) или местный 2 (фиг. 1, б и 2, г) уступ, закрепленный неподвижно на втулочцом 3 (фиг. 1) или ца наружном 4 (фиг. 2) кольце статОра 5 компрессора (направляющего аппарата или промежуто 1 ного корпуса) или на диске 6 (фиг. 3) рабочего колеса (в любом удобном для конструктивного исполнения месте ца указанных поверхностях), применяется в том случае, когда размеры выступающей части уступа в тракт в сочетании...

Номер патента: 408056

Опубликовано: 01.01.1973

Авторы: Грищенко, Мельниченко

МПК: F04D 27/02

Метки: 408056

...расхода,датчика 2 перепада давления ца компрессоре 3, сумматора 4, дифферецциатора 5, регулятора 6 релейного контура регулирования,регулятора 7 плавного контура регулировация, устройств 8 и 9 автоматического изменения задация, логического устройства 10, исполцительцых механизмов 11 и 12, 30 Сигналы датчиков 1 и 2 поступают ца сумматор 4, Сигнал сумматора поступает ца регуляторы 6 и 7, где сравнивается с задациями от задатчиков 13 и 14 соответственно, Регулятор 6 через логическое устройство 10 управляет исполнительным мехаццзмом 11, а регулятор 7 - исполцительцым мехацизмом 12.408056 15 Предмет изобрстспия Составитель А. Агладзе Текред 3, Тараненко Корректор Н, Аук Редактор А. Батыгин Заказ 1103/9 Изд291 Тираж 678 Подписное ЦНИИПИ...

Номер патента: 373449

Опубликовано: 01.01.1973

МПК: F04D 27/02

Метки: газа, поддержания, постоянного, расхода

...выполнен в виде сильфона, воспринимающего изменения разности давлений воздуха, заключенного в герметическом термобаллоне 9, и атмосферного, Термобаллон 9 помещен во всасывающий патрубок компрессора.При величинах давления за компрессором, меньших чем предельная, на золотник 1 регулятора поступает сигнал только от устройства 8, а сам регулятор работает как 1 регулятор постянного расхода через компрессор, Поскольку на рассматриваемых режимах выпуск сжатого газа в атмосферу отсутствует, расход через компрессор в точности совпадает с подачей среды потребителю, Золотник 1 регулятора при увеличении сопротивления сети потребления перемещает сервопривод 2 системы парораспределения приводной турбины. Мощность тур бины р астет, а...

Номер патента: 414434

Опубликовано: 05.02.1974

Авторы: Гурбич, Изобретени

МПК: F04D 27/02

Метки: компрессора, помпажа, сигнализатор

...б. 1-1 а второй вход элемента сравнения посту пает сигнал от задатчцка 7. выход элемента сравнения через пороговый элемент 8 связан со вторым входом схемы совпадения, выход которой соединен со входом элемента запрета 9. Второй, запреща 1 ощий вход элемента запрета связан с пуско-остановочцоц системой компрессора 10. Выход элемента запрета подклоец к запускающему входу элемента памяти 11, выход которого через усилитель 12 может сыть подключен к устройству 13 управления байпасной линией, устройству 14 управления сброснымц клапанами цлц к устройству 15 аварийной остановки компрессора,Когда величина производной от параметрапо времени, т. е. сигнал на выходе элемента 3 достигает заданного задатчцком 7 уровня при знаке, фиксируемом блоком б,...

Номер патента: 433290

Опубликовано: 25.06.1974

Авторы: Ланлэусыгин, Селипакоб

МПК: F04D 27/02

Метки: 433290

...и противопомпажной защиты центробежного компрессора.Расходоме 1, выполняющий функции следящего йрибора, регистрирует расход газа в линий нагнетания центробежного компрессора 2. Регулирующим прибором при этом является электронный регулятор 3 с датчиком давления М, регистрирующий колебания давления газа в линии нагнетания в зависимости от его пстребления. При снижении потребления газа нйже допустимого и повышении тем самым давления в линии нагнетания переключатель 5 переключает регулятор 3 с управления электроприводом б дроссельной заслонки 7 на управление электроприводом 8 для открытия байпасного клапана 9 противопомпажной защиты центро433290бжного компрессора 2. По сигйалу 1 чи,лом оборотов дутем дросселироваснимаецоцу...

Номер патента: 437847

Опубликовано: 30.07.1974

Авторы: Богачев, Владимиров, Пятанов, Саранцев

МПК: F04D 27/02

Метки: защиты, помпажа, турбокомпрессора

...Б на линии настройки регулятора (см.10 фиг. 2) регулятор вступает в действие, и давление в импульсной линии за дроссельной шайбой становится больше давления под поршнем, Перемещение поршня с золотником меняет слив из проточной линии, что вызыва ет открытие выпускного клапана на такую величину, чтобы удержать режим работы компрессора в точке Б. При большом или резком увеличении сопротивления сети, когда при регулировании по ПИ-закону быстродействие 20 регулятора оказывается недостаточным, чтобы удержать режим в точке Б, давление в системе за дроссельной шайбой достигает величины, при которой открывается клапан 4 в точке А на линии настройки сигнала срабаты вания, Дополнительный (помимо золотника 7)выпуск масла от насоса в проточную...

Номер патента: 448310

Опубликовано: 30.10.1974

Авторы: Князев, Концевич, Лерман, Радченко, Сарбучев, Цилевич

МПК: F04D 27/02

Метки: вентилятора, компрессора, осевого, повышения, работы, устойчивой

...исходит н кольцевых отрыв пот ширить ди боты. Известны устройства для повышения устойчивой работы осевых компрессоров или вентиляторов, выполненные в виде кольцевой камеры, расположенной над лопатками рабочего колеса.Однако эти устройства не обеспечивают необходимого уменьшения потерь на вихреобразование и перетечки газа.Цель изобретения - отбор и направление сбрасываемого с рабочих лопаток пограничного слоя и уменьшение потерь на вихреобразование и перетечки газа,Эта цель достигается тем, что камера разделена ребрами на цилиндрические кольцевые каналы.На чертеже изображено предлагаемое устройство,Устройство выполнено в виде кольцевой камеры, расположенной над лопатками 1 рабочего колеса. Камера разделена ребрами 2 на...

Номер патента: 458661

Опубликовано: 30.01.1975

Авторы: Андриянкин, Горшков, Григорьян, Игнатьев, Корзун, Мовчановский, Семерняк

МПК: F04D 27/02

Метки: влияния, двигателя, исследования, помпажа, силовую, турбореактивного, установку

...канал -против направления потока пульсирующего воздуха с температурой, давлением и частотой пульсации, соответствующими помпажным.На чертеже представлена схема устройства, реализующего предлагаемый способ.В канал воздухозаборника 1 под углом, например, 20 - 30 против потока через кольцевую щель 2 в стенке 3 канала подают подогретый воздух заданного давления, причем частота подачи определяется числом перекрытий щели в секунду с помощью клапана 4, а число импульсов - воеменем его работы. Регистрацию параметров потока в канале осуществляют с помощью системы измерений, включающей,в себя, например, дренаж 5 для измерения статического давления, отверстия 6 для замера пульсаций статического давления, Т-образные насадки 7 для замера...

Номер патента: 472208

Опубликовано: 30.05.1975

Авторы: Богачев, Владимиров, Кузьмин, Саранцев, Тельнов

МПК: F04D 27/02

Метки: защиты, компрессора, лопатками, направляющими, осевого, поворотными, противопомпажной

...чертеже приведена схема устройства, на котором осуществляется предлагаемый способ.Осевой компрессор 1 содержит группу входных ступеней 2 с поворотными направляющими лопатками, группу выходных ступеней Зс неподвижными направляющими лопатками, и привод 4. К линии, нагнетания 5 компрессора подключен регулятор давления б, связанный с сервомогором 7 поворота лопаток и датчиком частоты вращения 8, Двухимпульоный регулятор 9, соединенный с расходомерным органом 10 и с группой выходных ступеней воздействует на сервомотор 11 клапана перепуска 12,При больших и средних расходах помпажиая граница практически параллельна оси5 расходов, в координатах расход в давленнагнетания. При малых расходах границапомпажа определяется зоной устойчивых...

Номер патента: 476379

Опубликовано: 05.07.1975

Авторы: Бабич, Мед, Нахшин, Фрумкин

МПК: F04D 27/02

Метки: защиты, противопомпажной, реле

...на штоке 7. Основная мембрана образует надмембранную 8 и подмембранную 9 полости, соединенные с линией нагнетания компрессора: первая непосредственно каналом 10, а вторая через дроссель 11. Дополнительные мембраны образуют с корпусом вспомогательные полости 12 и 13, соединенные с линией всасывания компрессора: нижняя непосредственно, а верхняя через 5 дроссель 14. Блок мембран подпружннен пружиной 15.При устойчивой работе компрессора блокмембран уравновешен н прижимается пружиной к нижнему упору.О При возникновении помпажа возникает резкое уменьшение давления нагнетания с последующими пульсациями давления. Г 1 ри этом в полостях 8 и 13 давление изменяется одновременно с давлением всасывання и нагнета ния компрессора, а в полостях 9...

Номер патента: 504884

Опубликовано: 28.02.1976

Авторы: Бабич, Мед, Нахшин, Фрумкин

МПК: F04D 27/02

Метки: защиты, компрессора, помпажа
