Уплотнение лабиринтного типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

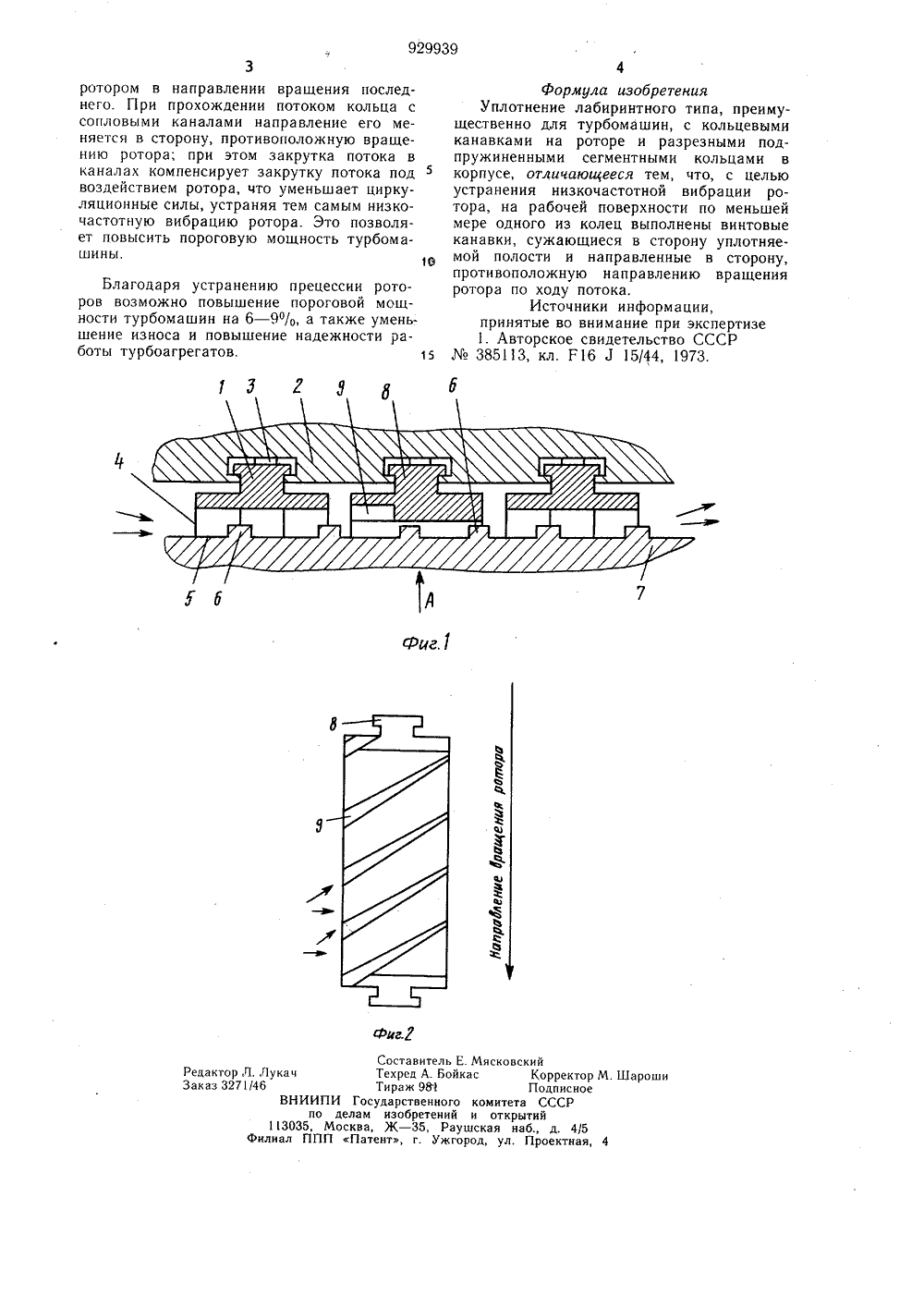

Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свидуву -2) Заявлено 28,07,75 (21) 2164883/25-08 51) М. Кл. 16 1 15/44 с присоединением заявкиуднретвеннцй кфмнтет СССР 23) ПриоритетОпубликов Дата опуб еннм нзнйретеннй 53) УДК 62-762.(71) Заявит Ленинградский металлический завод им. Х) УПЛОТНЕНИЕ ЛАБИРИНТНОГО ТИП 2воположную направлению вращения ротора по ходу потока.На фиг. 1 представлено уплотнение, п одольный разрез; на фиг. 2 - вид А наг. 1.Уплотнение содержит разрезные сегментные кольца 1, подпружиненные в пазах корпуса 2 пружиной 3, Сегментные кол,- ца содержат уплотнительные выступы 4, расположенные согласованно с кольцевыми канавками 5 и кольцевыми выступами 6 на роторе 7, образуя совместно друг с другом лабиринт по ходу потока текучей среды.На рабочей поверхности по меньшей мере одного из колец, например кольца 8, установленного во втором пазу по ходу потока (направление потока обозначено стрелками), выполнены сужающиеся в сторону уплотняемой полости винтовые канавки 9, направленные в сторону, противоположную направлению вращения ротора по ходу потока.При работе уплотнения поток рабочего тела, проходя по уплотняемому зазору меж. ду ротором и статором, закручивается под воздействием сил трения вращающимся к уплотнительной устройствам для алов и турбинных Р филабиринт ногоуменьшения ь в ащающ тиро хся п я п т р р д дол р и валов.Наиболее близким решением к изобретению является уплотнение, состоящее из подпружиненных в радиальном направлении сегментных колец, размещенных в пазах обоймы статора 11,Недостатком известного уплотнения является невозможность стабилизации течения пара в осевом направлении и, тем более, раскрутки потока в направлении, про тивоположном вращению ротора.Целью изобретения является ус анение низкочастотной вибрации ротора повышение пороговой мощности.Указанная цель достигается тем, что на рабочей поверхности по меньшей мере одного из колец выполнены винтовые канавки, сужающиеся в сторону уплотняем ой полости и направленные в сторону, протитр и Изобретение относитс ехнике, в частности к адиального уплотнения тупеней.Известны уплотнения а, предназначенные дл ечек абочей с е ы в929939 7 Соста ТехреТира Государс ам изоб ва, Ж - Патент,витель Е. Мяд А. Бойкасж 981твенного коретений и35, Раушскг. Ужгород,сковскии КоРедактор Л. ЛукачЗаказ 3271/46ВНИИПИпо де113035, МосФилиал ППП ректор писноеССР оши итета С открытий я наб., ул. Про 4/5 ктнаяротором в направлении вращения последнего. При прохождении потоком кольца с сопловыми каналами направление его меняется в сторону, противоположную вращению ротора; при этом закрутка потока в каналах компенсирует закрутку потока под воздействием ротора, что уменьшает циркуляционные силы, устраняя тем самым низкочастотную вибрацию ротора. Это позволяет повысить пороговую мощность турбомашины,16 Благодаря устранению прецессии роторов возможно повышение пороговой мощности турбомашин на 6 - 9%, а также уменьшение износа и повышение надежности работы турбоагрегатов, 15 формула изобретенияУплотнение лабиринтного типа, преимущественно для турбомашин, с кольцевыми канавками на роторе и разрезными подпружиненными сегментными кольцами в корпусе, отличающееся тем, что, с целью устранения низкочастотной вибрации ротора, на рабочей поверхности по меньшей мере одного из колец выполнены винтовые канавки, сужающиеся в сторону уплотняемой полости и направленные в сторону, противоположную направлению вращения ротора по ходу потока.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР385113, кл. Г 16,1 15/44, 193.
СмотретьЗаявка
2164883, 28.07.1975
ЛЕНИНГРАДСКИЙ МЕТАЛЛИЧЕСКИЙ ЗАВОД ИМ. ХХП СЪЕЗДА КПСС
ВОЛКОВ ОЛЕГ ДАМИАНОВИЧ, ГУДКОВ НИКОЛАЙ НИКОЛАЕВИЧ, КАЛЬМЕНС ВИКТОР ЯКОВЛЕВИЧ, КОВАЛЕВ ИГОРЬ АЛЕКСАНДРОВИЧ, МУРАВКО ЮРИЙ СЕМЕНОВИЧ, ПАХОМОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, РЫЖКОВ ВИКТОР КУЗЬМИЧ
МПК / Метки
МПК: F16J 15/44
Метки: лабиринтного, типа, уплотнение
Опубликовано: 23.05.1982
Код ссылки
<a href="https://patents.su/2-929939-uplotnenie-labirintnogo-tipa.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение лабиринтного типа</a>
