Плавающее уплотнительное кольцо щелевого уплотнения

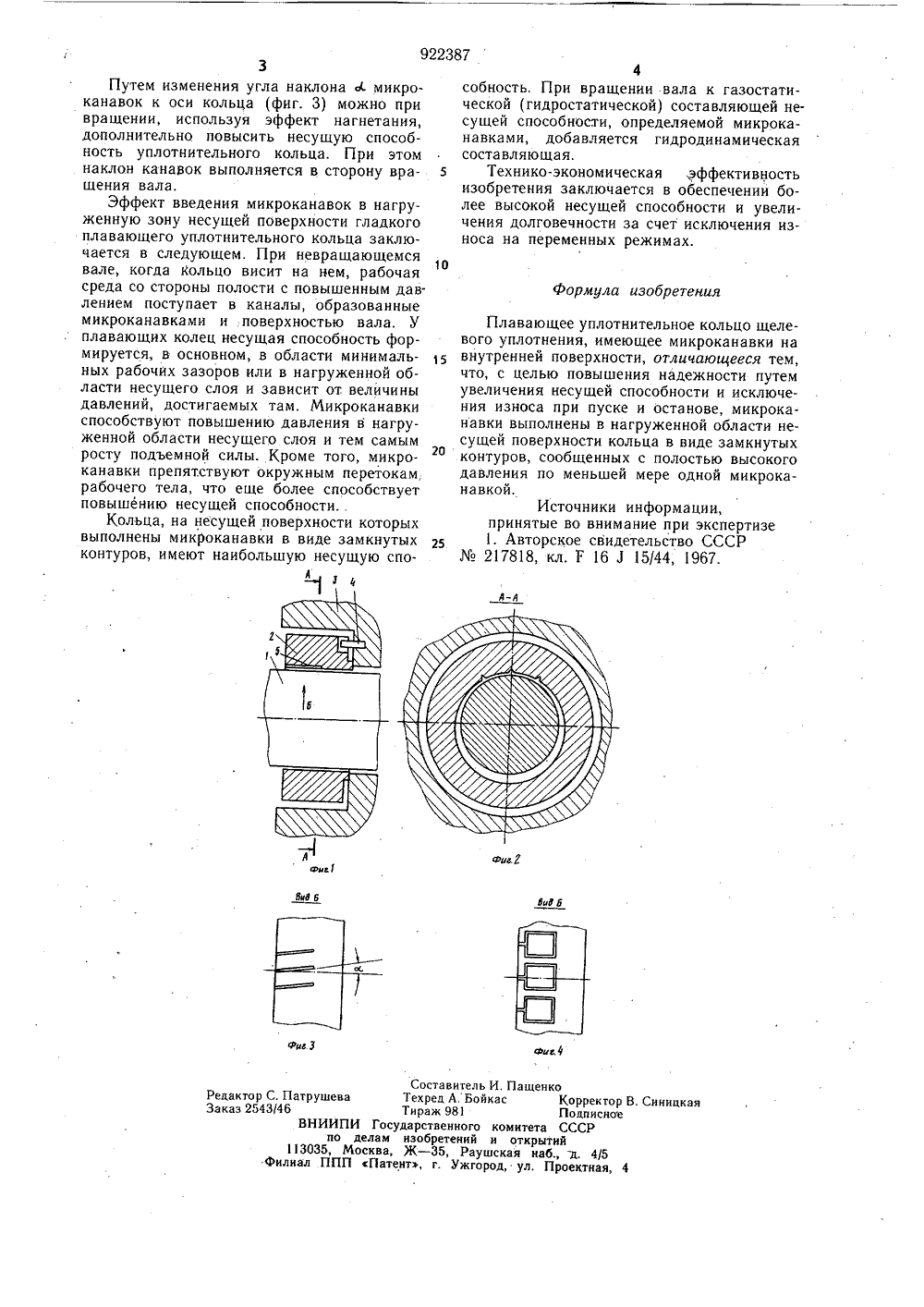

Союз Советских оциалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ лнительное к авт. свид(22) Заявлено 29.05.80(21) 2933337/25-0,1 15/453 с присо нением заявки Геаударственнык квмвтвт СССР) УДК 62-7 .ЗЗ (088.8) лам нзвбрвтвннй. Опу Дат 2. Бюллетеньописания 28.04.82 ликовано 23.0 крыт опу ликовани ентьев, Б. И. Казаков, Г. А.,Лу н, К:"Б, Сарайцев;.И. Муратов, .Н.Н.Гордеев и .,И. Снопов Авторызобретения Научно-производственн и проектированию им, И. И. Ползунова и Невский зав(54) П,ЛАВАЮЩЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ЩЕЛЕВОГО УПЛОТНЕНИЯИзобретение относится к машиностроению, в частности к уплотнениям щелевого типа с плавающими кольцами.Известно плавающее уплотнительное кольцо щелевого уплотнения, имеющее микроканавки на внутренней поверхности 1.Недостатками плавающих колец, ограничивающими их применение в компрессоростроении, являются; малая несущая способность и износ кольца при пуске и останове машины.Цель изобретения - повышение надежности плавающего уплотнительного кольца путем увеличения несущей способности и исключения износа при пуске и останове.Поставленная цель достигается тем, что микроканавки выполнены в нагруженной области несущей поверхности кольца в виде замкнутых контуров, сообщенных с полостью высокого давления по меньшей мере одной микроканавкой.На фиг. 1 показан уплотнительный узел с плавающим кольцом, продольный разрез; на фиг. 2 - сечение А - А на фиг, 1; на фиг. 3 - вид Б на фиг. 1 (вариант 1); на фиг. 4 - тоже, вариант 2. е объединение и/Ь исследованию,.- ергегического оборудованйят Производственное объедттяеиие" д им. В. И.,Ленина На вращающемся валу 1 установлено плавающее кольцо 2., В корпусе 3 уплотнения запрессоваи штифт 4, предохраняющий кольцо 2 от проворачивания и фиксирующий положение микроканавок 5 в нагруженной области несущего слоя кольца относительно вала. Микроканавки 5, имеющие обычно угол профиля 60, нарезаются резцом или фрезой. Количество канавок зависит от уплотняемого перепада давления, рода рабочей среды, диаметров вала, размеров и массы кольца. Предпочтительное расположение канавок в нагруженной зоне несущего слоя- симметричное относительно вертикальной оси кольца. При широких кольцах и больших уплотняемых диаметрах валов микроканавки могут образовывать замкнутые контуры различной формы, например прямоугольной, сообщаемые с уплотняемой полостью одной или несколькими осевыми канавками.Размеры микроканавок (длина, глубина, ширина) выбираются таким образом, чтобы их суммарный объем не приводил при работе плавающего кольца к гидродинамической неустойчивости типа пневмомолот.922387 Формула изобретения Фа l Составитель И. ПащенкоТехред А,Бойкас КоррекгоТираж 981 ПодписноИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская наб., д, 4/5Патент, г. Ужгород, ул. Проектная,едактор С. Патрушевааказ 2543/46ВНИИПпо113035, Мфилиал ППП Синицка 3Путем изменения угла наклона А микро- канавок к оси кольца (фиг. 3) можно при вращении, используя эффект нагнетания, дополнительно повысить несущую способность уплотнительного кольца. При этом наклон канавок выполняется в сторону вра щения вала,Эффект введения микроканавок в нагруженную зону несущей поверхности гладкого плавающего уплотнительного кольца заключается в следующем. При невращающемся вале, когда кольцо висит на нем, рабочая среда со стороны полости с повышенным давлением поступает в каналы, образованные микроканавками и поверхностью вала. У плавающих колец несущая способность формируется, в основном, в области минималь ных рабочих зазоров или в нагруженной области несущего слоя и зависит от величины давлений, достигаемых там. Микроканавки способствуют повышению давления в нагруженной области несущего слоя и тем самым росту подъемной силы. Кроме того, микро 20 канавки препятствуют окружным перетокам, рабочего тела, что еще более способствует повышению несущей способностиКольца, на несущей поверхности которых выполнены микроканавки в виде замкнутых контуров, имеют наибольшую несущую спо - в 1 4 4собность. При вращении вала к газостатической (гидростатической) составляющей несущей способности, определяемой микроканавками, добавляется гидродинамическая составляющая.Технико-экономическая эффективность изобретения заключается в обеспечении более высокой несущей способности и увеличения долговечности за счет исключения износа на переменных режимах. Плавающее уплотнительное кольцо щелевого уплотнения, имеющее микроканавки на внутренней поверхности, отличающееся тем, что, с целью повышения надежности путем увеличения несущей способности и исключения износа при пуске и останове, микроканавки выполнены в нагруженной области несущей поверхности кольца в виде замкнутых контуров, сообщенных с полостью высокого давления по меньшей мере одной микроканавкой. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР217818, кл. Р 16 1 15/44, 1967.
