Уплотнение вращающегося вала

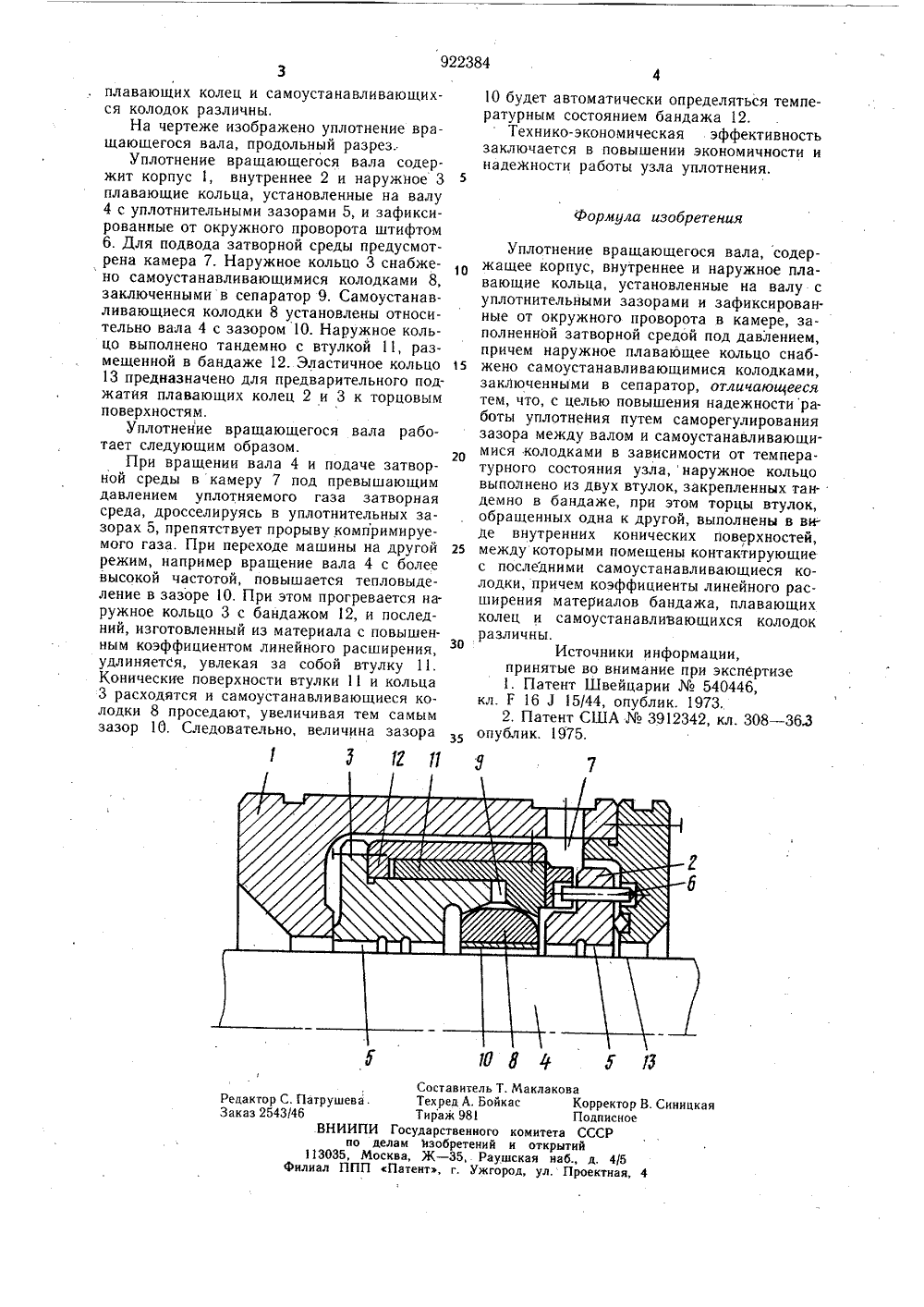

и 922384 Союз СоветскихСоциалистическихРеспублик ОП ИСАНИ ЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. К . Г 16 1 15/44 Гасударственный квмитет СССР Опубликовано 23.04.82. Бюллетень 15Дата опубликования описания 28.04,82) Сумский филиал Харьковского политехническйо" института им, В. И. ,Ленина(54) УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА Изобретение относится к уплотнительной технике.Известны уплотнения вращающегося вала, содержащие внутреннее и наружное плавающие кольца, установленные на валу с уплотнительными зазорами в камере, заполненной затворной средой. На внутренней цилиндрической поверхности наружного кольца выполнены клиновые скосы для повышения центрирующей силы и увеличения демпфирующей способности 1.Недостатком данного уплотнения является невозможность автоматического регулирования зазора между клиновыми скосами наружного кольца и валом. Наиболее близким по технической сущности техническим решением является уплотнение вращающегося вала, содержащее корпус, внутреннее и наружное плавающие кольца, установленные на валу с уплотнительными зазорами и зафиксированные от окружного проворота в камере, наполненной затворной средой под давлением, причем наружное плавающее кольцо снабжено самоустанавливающимися колодками, заключенными в сепаратор 2. Данная конструкция позволяет надежноработать узлу при малых разбросах частотвращения ротора. В многорежимных компрессорах, где большая глубина регулирования частоты вращения ротора, самоустанавливающиеся колодки наружного кольца будут обладать или недостаточной несущейспособностью и демпфированием колебанийротора, или работа их будет сопровождаться повышенным тепловыделением, что вызо 1 о вет увеличение утечки затворной среды, врезультате чего понизится надежность работы уплотнения.Цель изобретения - повышение надежности работы уплотнения путем саморегулирования зазора между валом и самоустанав 15 ливающимися колодками в зависимости оттемпературного состояния узла,Поставленная цель достигается тем, чтонаружное кольцо выполнено из двух втулок,закрепленных тандемно в бандаже, при этом2 о торцы втулок, обращенных одна к другой,выполнены в виде внутренних коническихповерхностей, между которыми помещеныконтактирующие с последними самоустанавливающиеся колодки, причем коэффициентылинейного расширения материалов бандажа,. Синнцк ВНИИПИ Госпо делам113035, Москва Филиал ППП Пат плавающих колец и самоустанавливающихся колодок различны.На чертеже изображено уплотнение вращающегося вала, продольный разрезУплотнение вращающегося вала содержит корпус 1, внутреннее 2 и наружное 3плавающие кольца, установленные на валу4 с уплотнительными зазорами 5, и зафиксированные от окружного проворота штифтом6. Для подвода затворной среды предусмотрена камера 7. Наружное кольцо 3 снабже но самоустанавливающимися колодками 8,заключенными в сепаратор 9. Самоустанавливающиеся колодки 8 установлены относительно вала 4 с зазором 10, Наружное кольцо выполнено тандемно с втулкой 11, размещенной в бандаже 12. Эластичное кольцо13 предназначено для предварительного поджатия плавающих колец 2 и 3 к торцовымповерхностям,Уплотнение вращающегося вала работает следующим образом.При вращении вала 4 и подаче затворной среды в камеру 7 под превышающимдавлением уплотняемого газа затворнаясреда, дросселируясь в уплотнительных зазорах 5, препятствует прорыву компримируемого газа. При переходе машины на другойрежим, например вращение вала 4 с болеевысокой частотой, повышается тепловыделение в зазоре 10. При этом прогревается наружное кольцо 3 с бандажом 12, и последний, изготовленный из материала с повышенным коэффициентом линейного расширения,удлиняетСя, увлекая за собой втулку 11.Конические поверхности втулки 11 и кольца3 расходятся и самоустанавливающиеся колодки 8 проседают, увеличивая тем самымзазор 10. Следовательно, величина зазора 1 О будет автоматически определяться температурным состоянием бандажа 12.Технико-экономическая эффективностьзаключается в повышении экономичности инадеЖности работы узла уплотнения.5 Уплотнение вращающегося вала, содержащее корпус, внутреннее и наружное плавающие кольца, установленные на валу суплотнительными зазорами и зафиксированные от окружного проворота в камере, заполненной затворной средой под давлением,причем наружное плавающее кольцо снаб 15 жено самоустанавливающимися колОдками,заключенными в сепаратор, отличающеесятем, что, с целью повышения надежностиработы уплотнения путем саморегулированиязазора между валом и самоустанавливающимися колодками в зависимости от температурного состояния узла, наружное кольцовыполнено из двух втулок, закрепленных тандемно в бандаже, при этом торцы втулок,обращенных одна к другой, выполнены в виде внутренних конических поверхностей,25 между которыми помещены контактирующиес последними самоустанавливающиеся колодки, причем коэффициенты линейного расширения материалов бандажа, плавающихколец и самоустанавливающихся колодокразличны,Источники информации,принятые во внимание при экспертизе
