Силовой цилиндр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

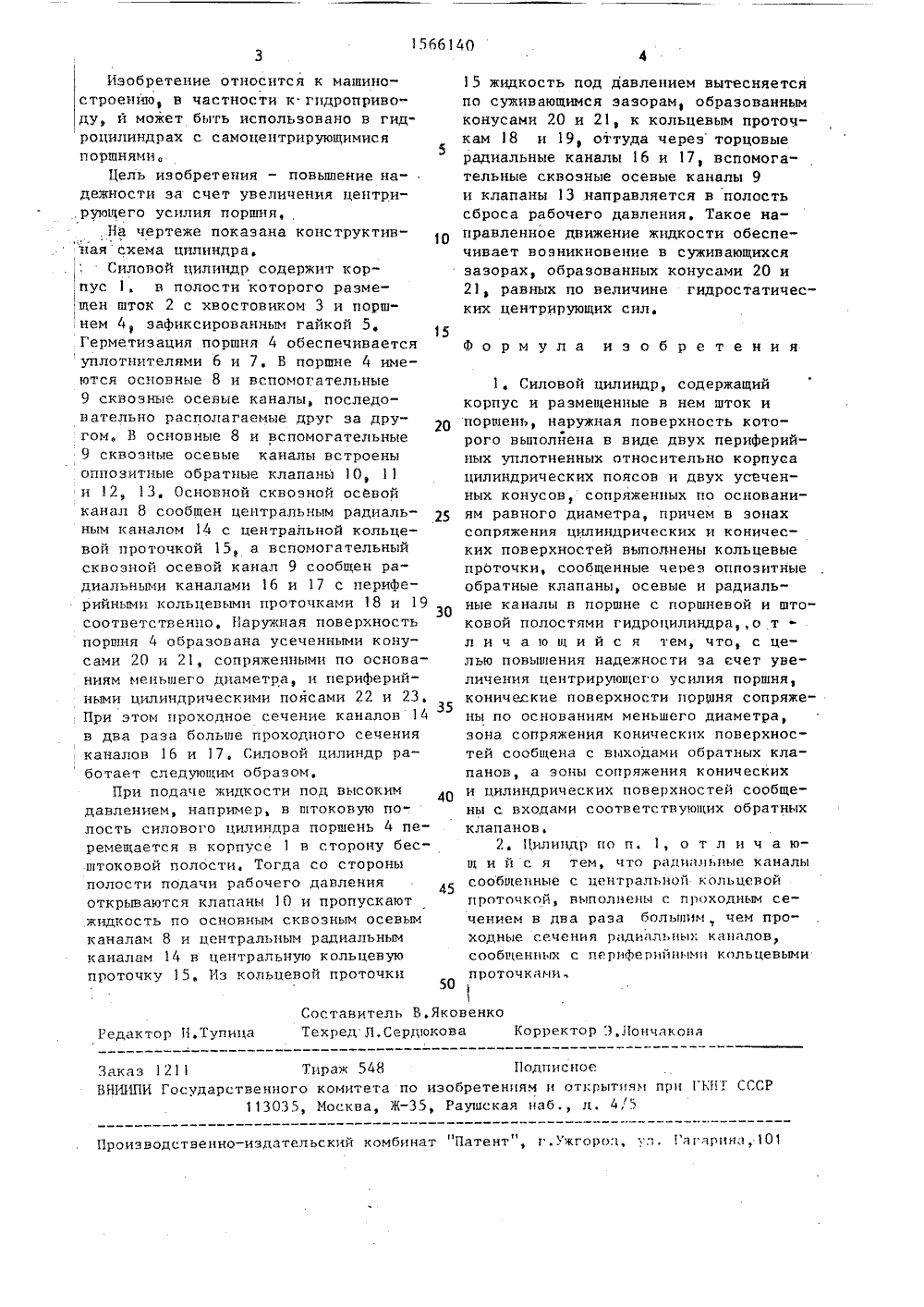

(21) (22) 4) 7) ост мо линдр нями,наде рир ел 6 18,СЛ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯПРИ ГКНТ СССР Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ4465035/31-2901,08,88(56) Авторское свидетельство СССР В 1355817, кл, Р 16 Л 1/02, 986. СИХОВОИ ЦИЛИНДРИзобретение относится к мащиоению, в частности к гидроприводу ет быть использовано в гидроциах с самоцентрирующимися порщ 11 ель изобретения - повьппение ности за счет увеличения цент- щего усилия поршня, Указанная достигается тем, что в силовом 2цилиндре, где использовано гидростатическое центрирование поршня 4, поверхность поршня 4 и схема подачи жидкости в зазор между корпусом 1 ипоршнем 4 выбраны из условия обеспечения равномерного распределения давпения по поверхности поршня 4, Упомянутая поверхность образована двумяпериферийными цилиндрическими поясами 22, 23 и сопряженными по основаниям меньшего диаметра усеченнымиконусами 20 и 21, Центральная кольцевая проточка 15 сообщена через обратные клапаны 10, 11 с полостью,где при работе устройства создаетсявысокое давление, а периФерийные проточки 18 и 19 при работе устройствасообщаются с полостью низкого давления, 1 з.п. ф-лы,ил,1566140 15 жидкость под давлением вытесняетсяпо суживающимся зазорам, образованнымконусами 20 и 21, к кольцевым проточкам 18 и 19, оттуда через торцовыерадиальные каналы 16 и 17, вспомогательные сквозные осевые каналы 9и клапаны 13 направляется в полостьсброса рабочего давления. Такое направленное движение жидкости обеспечивает возникновение в суживающихсязазорах, образованных конусами 20 и21, равных по величине гидростатических центрирующих сил. Ф о р м у л а изобретения 1, Силовой цилиндр, содержащийкорпус и размещенные в нем шток ипоршень, наружная поверхность которого выполеееееа в виде двух периферийных уплотненных относительно корпусацилиндрических поясов и двух усеченных конусов, сопряженных по основаниям равного диаметра, причем в зонахсопряжения цилиндрических и конических поверхностей выполнены кольцевыепроточки, сообщенные через оппоэитныеобратные клапаны, осевые и радиальные каналы в поршне с поршневой и штоковой полостями гидроцилиндрао тл и ч а ю щ и й с я тем, что, с целью повыеееения надежности эа счет увеличения центрирующего усилия поршня,коничеакие поверхности ееррееня сопряжены по основаниям меньшего диаметра,зона сопряжения конических поверхностей сообщена с выходами обратных клапанов, а зоны сопряжения коническихи цилиндрических поверхностей сообщены с входами соответствующих обратныхклапанов.2, Пилидр по п. 1, о т л и ч а ющ и й с я тем, что радальые каналысообщенные с центральной кольцевойпроточкой, выполеы с проходным сечением в два раза больнеим, чем проходые сечения радиеельых каалов,сообщеных с перифереейееыми кольцевымипроточками,венкоа Корректор ,1,.1 очакоееа Составитель В,Яко Техред Л,Сердюков Редактор Н,Тупица Заказ 1211 Тираж 548 1 ОдписееоеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СГСР113035, Москва, Ж, Раушская наб., д, 4,5 Производственно-издательский комбинат "Патент", г.ужгорол, уя. Гагаринее,101
СмотретьЗаявка
4465035, 01.08.1988
ХАРЬКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ИНСТИТУТ ИМ. КОМСОМОЛА УКРАИНЫ
РЕМАРЧУК НИКОЛАЙ ПАРФЕНЬЕВИЧ, МЯГЧЕНКО ВИКТОР НИКОЛАЕВИЧ
МПК / Метки
МПК: F16J 1/02
Опубликовано: 23.05.1990
Код ссылки
