Уплотнение неподвижных соединений

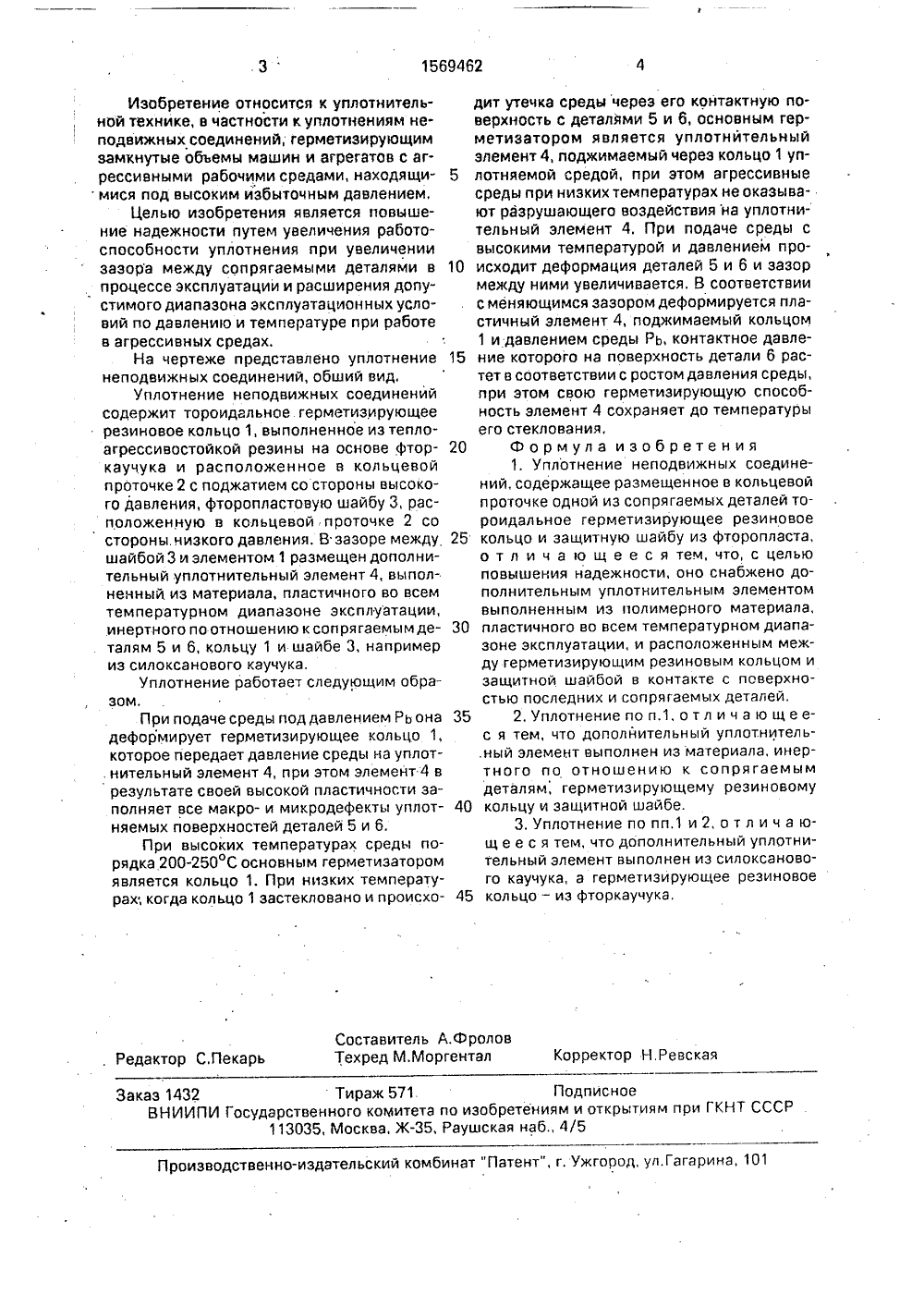

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 15 б 946 А 1 Е 16 3 15/02 ОСУДАРСТВЕННЫИПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ ПИСАНИЕ ИЗОБРЕТЕ кин,лот- МаО неявелии м рас- луаВТОРСКОМУ СВИДЕТЕЛЬСТ(54) УПЛОТНЕНИЕ НЕПОДВИЖНЫХ СДИНЕНИЙ(57) Изобретение относится к уплотнитной технике, в частности к уплотнениямподвижных соединений, герметизируюзамкнутые объемы. Целью изобретенияляется повышение надежности путем увчения работоспособности уплотненияувеличении зазора между сопрягаемыдеталями в процессе эксплуатации иширении допустимого диапазона эксп тационных условий по давлению и температуре, Уплотнение неподвижных соединений содержит герметизирующее резиновое кольцо 1, выполненное из фторкаучука и расположенное в проточке 2, фторопластовую шайбу 3, В зазоре между шайбой 3 и кольцом 1 размещен дополнительный уплотнительный элемент 4, выполненный из материала, пластичного во всем температурном диапазоне эксплуатации, инертного по отношению к сопрягаемым деталям 5, 6, кольцу 1 и шайбе 3, например силоксанового каучука. При.высоких температурах среды основным герметизатором является кольцо 1. При низких температурах, когда кольцо 1 застекловано и происходит утечка среды через поверхности контакта, основным герметизатором является уплотнительный элемент 4, поджимаемый через кольцо 1 уплотняемой средой. 2 з п, ф лы, 1 ил,ю1569462 Составитель А.ФроловТехред МЛоргентал Корректор Н.Ревская Редактор С,Пекарь Заказ 1432 Тираж 571 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Изобретение относится к уплотнительной технике, в частности к уплотнениям неподвижных соединений, герметизирующим замкнутые объемы машин и агрегатов с агрессивными рабочими средами, находящимися под высоким избыточным давлением.Целью изобретения является повышение надежности путем увеличения работоспособности уплотнения при увеличении зазора между сопрягаемыми деталями в процессе эксплуатации и расширения допустимого диапазона эксплуатационных условий по давлению и температуре при работе в агрессивных средах,На чертеже представлено уплотнение неподвижных соединений, обший вид,Уплотнение неподвижных соединений содержит тороидгльное герметизирующее резиновое кольцо 1, выполненное из теплоагрессивостойкой резины на основе фторкаучука и расположенное в кольцевой проточке 2 с поджатием со стороны высокого давления, фторопластовую шайбу 3, расположенную в кольцевой проточке 2 со стороны. низкого давления, В зазоре между шайбой 3 и элементом 1 размещен дополнительный уплотнительный элемент 4, выполненный из материала, пластичного во всем температурном диапазоне эксплуатации, инертного по отношению к сопрягаемым деталям 5 и 6, кольцу 1 и шайбе 3, например из силоксанового каучука,Уплотнение работает следующим образом.При подаче среды под давлением Рь она деформирует герметизирующее кольцо 1, которое передает давление среды на уплот. нительный элемент 4, при этом элемент 4 в результате своей высокой пластичности заполняет все макро- и микродефекты уплотняемых поверхностей деталей 5 и 6.При высоких температурах среды порядка 200-250 С основным герметизатором является кольцо 1. При низких температурах; когда кольцо 1 застекловано и происходит утечка среды через его контактную поверхность с деталями 5 и 6, основным герметизатором является уплотнительныйэлемент 4, поджимаемый через кольцо 1 уп 5 лотняемой средой, при этом агрессивныесреды при низких температурах не оказывают разрушающего воздействия на уплотнительный элемент 4. При подаче среды свысокими температурой и давлением про 10 исходит деформация деталей 5 и 6 и зазормежду ними увеличивается. В соответствиис меняющимся зазором деформируется пластичный элемент 4, поджимаемый кольцом1 и давлением среды Рь, контактное давле 15 ние которого на поверхность детали 6 растет в соответствии с ростом давления среды,при этом свою герметизирующую способность элемент 4 сохраняет до температурыего стеклования.20 Формула изобретения1. Уплотнение неподвижных соединений, содержащее размещенное в кольцевойпроточке одной из сопрягаемых деталей тороидальное герметизирующее резиновое25 кольцо и защитную шайбу из фторопласта,о т л и ч а ю щ е е с я тем, что, с цельюповышения надежности, оно снабжено дополнительным уплотнительным элементомвыполненным из полимерного материала,30 пластичного во всем температурном диапазоне эксплуатации, и расположенным между герметизирующим резиновым кольцом изащитной шайбой в контакте с поверхностью последних и сопрягаемых деталей.35 2. Уплотнение по п.1, о т л и ч а ю щ е ес я тем, что дополйительный уплотнитель.ный элемент выполнен из материала, инертного по отношению к сопрягаемымдеталям, герметизирующему резиновому40 кольцу и защитной шайбе.З,Уплотнение по пп 1 и 2, отл и ч а ющ е е с я тем, что дополнительный уплотнительный элемент выполнен иэ силоксанового каучука, а герметизирующее резиновое45 кольцо - иэ фторкаучука,
