Уплотняющий материал

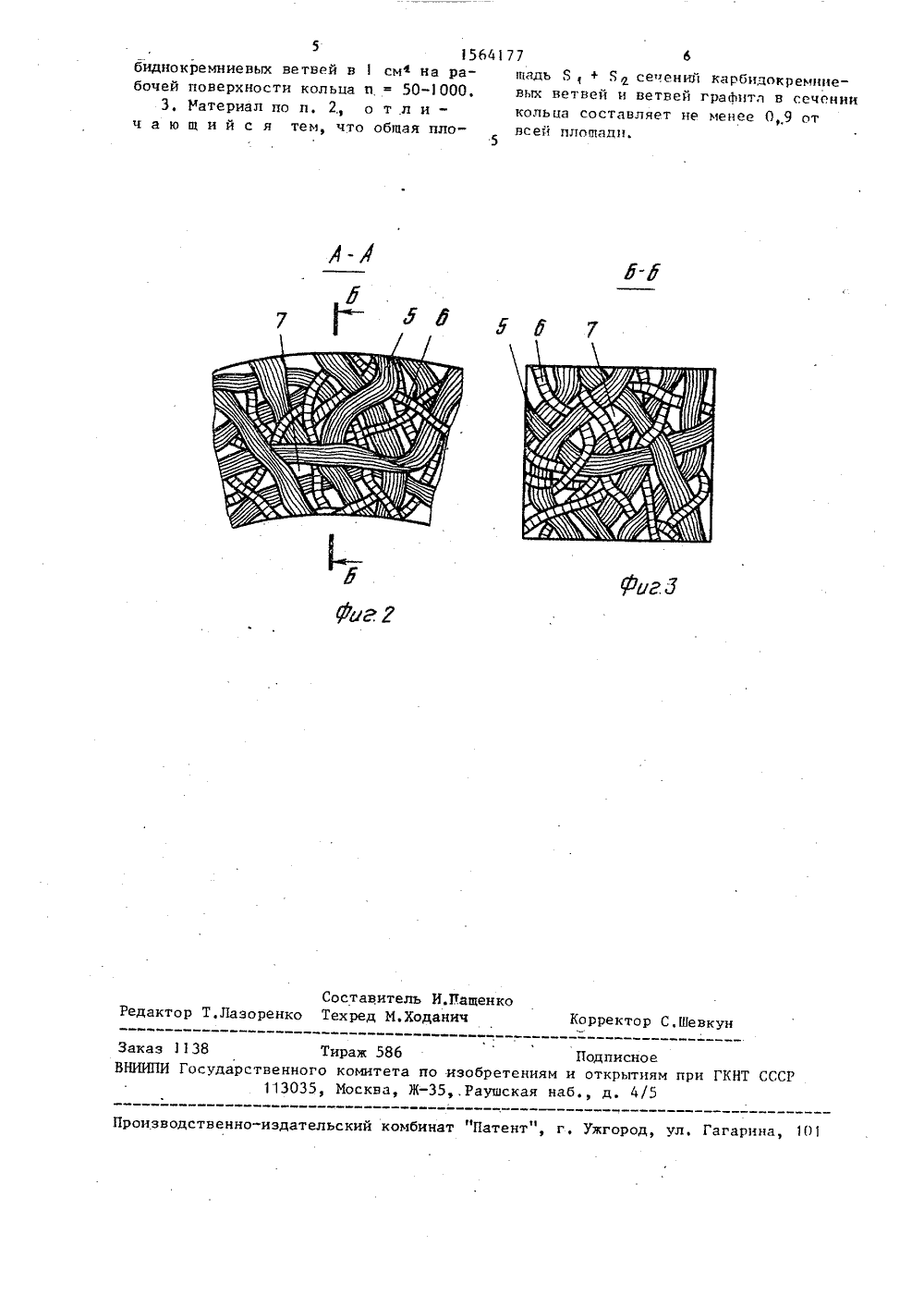

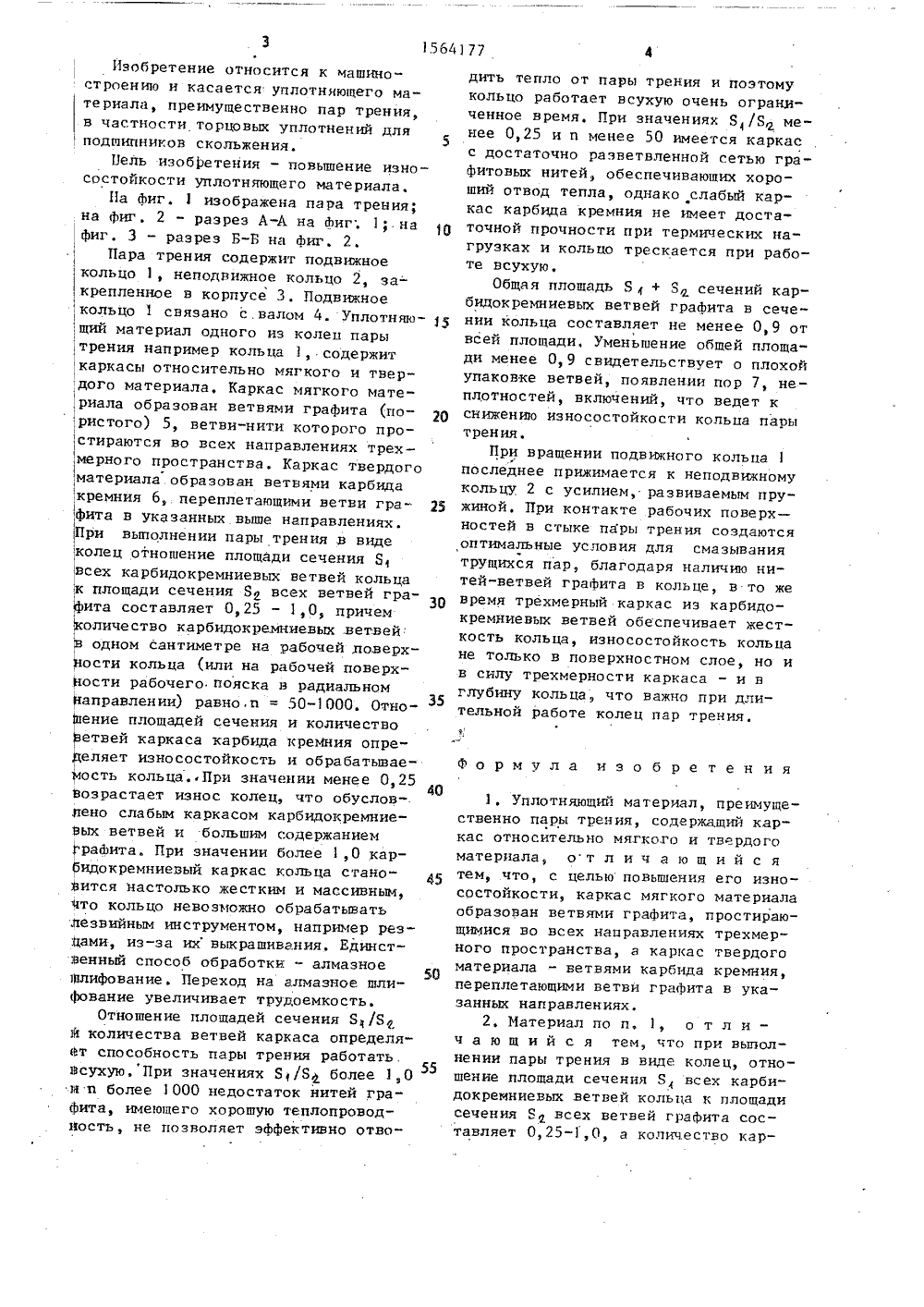

Изобретение относится к машиностроению и касается унлотняющего материала, преимущественно пар трения,в частности торцовых уплотнений дляподшипников скольжения,Пель изобретения - повышение износостойкости уплотняющего материала.На фиг. 1 изображена пара трения;на фиг, 2 - разрез А-А на Фиг 1. наОфиг. 3 - разрез Б-Б на фиг, 2.Пара трения содержит подвижноекольцо 1, неподвижное кольцо 2, закрепленное в корпусе 3 . Подвижноекольцо 1 связано с.валом 4. Уплотняющий материал одного из колеи парытрения например кольца 1, содержиткаркасы относительно мягкого и твердого материала. Каркас мягкого материала образован ветвями графита (пористого) 5, ветви-нити которого простираются во всех направлениях трехмерного пространства. Каркас твердогоматериала образован ветвями карбидакремния 6, переплетающими ветви графита в указанных выше направлениях.При выполнении пары трения в видеколец отношение площади сечения Явсех карбидокремниевых ветвей кольцак площади сечения Я всех ветвей графита составляет 0,25 - 1,0, причемоличество карбидокремниевых .ветвейодном сантиметре на рабочей, поверхости кольца (или на рабочей поверхяости рабочего пояска в радиальномНаправлении) равно,и = 50-1000. Отно- З 5ение площадей сечения и количествоетвей каркаса карбида кремния определяет износостойкость и обрабатываелость кольца.При значении менее 0,2540Возрастает износ колец, что обуслов-.Лено слабым каркасом карбидокремниеЭых ветвей и большим содержанием1 райита. При значении более 1,0 кароидокремниевый каркас кольца становится настолько жестким и массивным,что кольцо невозможно обрабатыватьЛезвийным инструментом, например резцами, из-за их выкрашнвания, ЕдинстВенный способ обработки - алмазное5 Ощлифование. Переход на алмазное шлифование увеличивает трудоемкость.Отношение площадей сечения Я/Яй количества ветвей каркаса определяЕт способность пары трения работать.Всухую . При значениях Я/Я более 1,0Ф55и и более 1 000 недостаток нитей гра"фита, имеющего хорошую теплопроводность, не позволяет эффективно отводить тепло от пары трения и поэтому кольцо работает всухую очень ограниченное время. При значениях Я /Я 2 менее 0,25 и п менее 50 имеется каркас с достаточно разветвленной сетью граФитовых нитей обеспечивающих хороший отвод тепла, однако слабый каркас карбида кремния не имеет достаточной прочности при термических нагрузках и кольцо трескается при работе всухую.Общая плошадь Я+ Я сечений карбидокремниевых ветвей графита в сечении кольца составляет не менее 0,9 от всей площади, Уменьшение общей площа" ди менее 0,9 свидетельствует о плохой упаковке ветвей, появлении пор 7, не- плотностей, включений, что ведет к сидению иэносостойкости кольца пары трения.При вращении подв ижно го коль цапоследнее прижимается к неподвижному кольцу 2 с усилием, развиваемым пружиной, При контакте рабочих поверх - ностей в стыке пары трения создаются оптимальные условия для смазывания трущихся пар, благодаря наличию нитей-ветвей графита в кольце, в то же время трехмерный каркас из карбидокремниевых ветвей обеспечивает жесткость кольца, износостойкость кольца не только в поверхностном слое, но и в силу трехмерности каркаса - и в глубину кольца что важно при длительной работе колец пар трения.Формула изобретенияУплотняющий материал, преимущественно пары трения, содержащий каркас отно сительно мягкого и тве рдо го материала, о т л и ч а ю щ и й с я тем, что, с целью повышения его износрстойкости, каркас мягкого материала образован ветвями графита, простирающимися во всех направлениях трехмерного пространства, а каркас твердого материала - ветвями карбида кремния, переплетающими ветви графита в указанных направлениях.2. Материал по п, 1, о т л и - ч а ю щ и й с я тем, что при вьпьолнении пары трения в виде колец, отношение площади сечения Ял всех карбидокреиниевых ветвей кольца к площади сечения Я всех ветвей графита составляет 0,25-1,0, а количество карСоставитель И.иващенкоРедактор Т.Лазоренко Техред М.Ходанич Корректор С, Певкун Заказ 1138 Тираж 586 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж,.Рауаская наб., д, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 5564 биднокремниевых ветвей всм на рабочей поверхности кольца п. = 50-000.3. материал по и. 2., о т .л и - ч а ю щ и й с я тем что общая плоФ5 77 6шадь Я+ Я сечений карбидокремниевых ветвей и ветвей графита в сечений кольца составляет не менее 0,9 от всей площади.
