Торцовое уплотнение вала

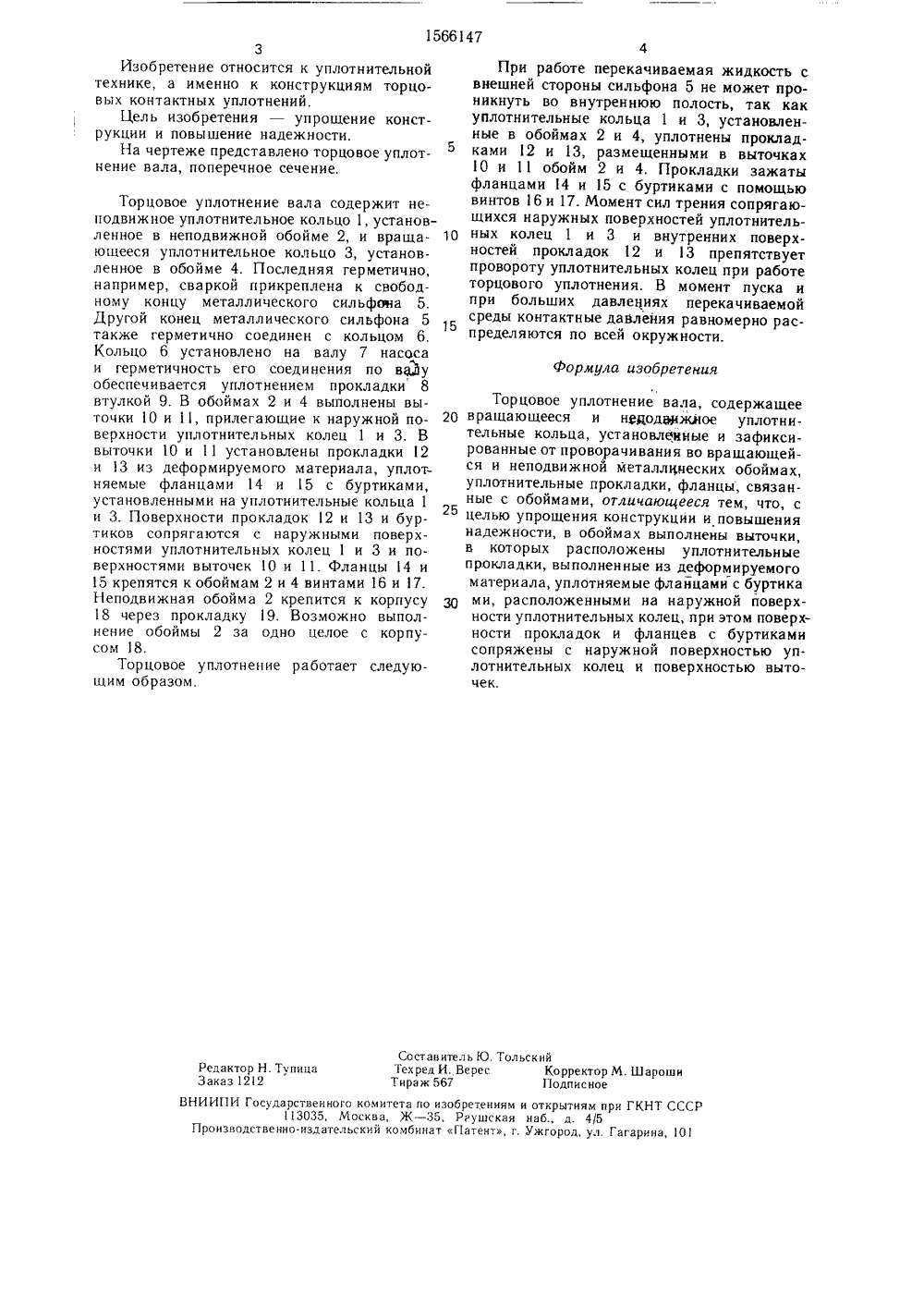

(19) (11 7 А 5 Г 1615/ БРЕТЕ ДЕТЕЛЬСТВУ 7 ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССР ОПИСАНИЕ АВТОРСКОМ,Ф СВ(54) ТОРЦОВОЕ УПЛОТНЕНИЕ ВАЛА(57) Изобретение относится к области уплотнительной техники, а именно к конструкциям торцовых контактных уплотнений.Цель изобретения - упрощение конструкции и повышение надежности. Торцовое уплотнение вала содержит неподвижное и вращающееся уплотнительные кольца 1, 3, установленные в неподвижной и вращающейся обоймах 2, 4. Новым в уплотнении является выполнение выточек 10, 11 в обоймах 2, 4, в которые устанавливаются прокладки 12, 13 из деформируемого материала по наружной поверхности уплотнительных колец 1, 3. Прокладки 12, 13 уплотняются буртиками фланцев 14, 15 путем крепления фланцев 14, 15 к обоймам 2, 4, что позволяет герметизировать вал и за счет деформации прокладок 12, 13 удерживать уплотнительные кольца 1, 3 от проворачивания. В момент пуска и при больших давлениях перекачиваемой среды контактные давления равномерно распределяются по всеи окружности уплотнительных колец 1, 3.ил.15661 Формула изобретения Составитель Ю. ТольскийТехред И. Верес Корректор М. Шароши Тираж 567 Г 1 одписное Редактор Н. ТупицаЗаказ 1212 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Реушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101зИзобретение относится к уплотнительной технике, а именно к конструкциям торцовых контактных уплотнений.Цель изобретения - упрощение конструкции и повышение надежности.На чертеже представлено торцовое уплотнение вала, поперечное сечение,Торцовое уплотнение вала содержит неподвижное уплотнительное кольцо 1, установленное в неподвижной обойме 2, и враща ющееся уплотнительное кольцо 3, установленное в обойме 4. Последняя герметично, например, сваркой прикреплена к свободному концу металлического сил ьфона 5. Другой конец металлического сильфона 5 также герметично соединен с кольцом 6, Кольцо 6 установлено на валу 7 насоса и герметичность его соединения по в 2 у обеспечивается уплотнением прокладки 8 втулкой 9. В обоймах 2 и 4 выполнены выточки 1 О и 11, прилегающие к наружной по верхности уплотнительных колец 1 и 3. В выточки 1 О и 11 установлены прокладки 12 и 13 из деформируемого материала, уплотняемые фланцами 14 и 15 с буртиками, установленными на уплотнительные кольца 1 и 3. Поверхности прокладок 12 и 13 и буртиков сопрягаются с наружными поверхностями уплотнительных колец 1 и 3 и поверхностями выточекО и 11. Фланцы 14 и 15 крепятся к обоймам 2 и 4 винтами 16 и 17.Неподвижная обойма 2 крепится к корпусу 18 через прокладку 19. Возможно выполнение обоймы 2 за одно целое с корпусом 18,Торцовое уплотнение работает следующим образом. 474При работе перекачиваемая жидкость с внешней стороны сильфона 5 не может проникнуть во внутреннюю полость, так как уплотнительные кольца 1 и 3, установленные в обоймах 2 и 4, уплотнены прокладками 12 и 13, размещенными в выточках 1 О и 11 обойм 2 и 4. Прокладки зажаты фланцами 14 и 15 с буртиками с помощью винтов 16 и 17, Момент сил трения сопрягающихся наружных поверхностей уплотнительных колец 1 и 3 и внутренних поверхностей прокладок 12 и 13 препятствует провороту уплотнительных колец при работе торцового уплотнения. В момент пуска и при больших давлениях перекачиваемой среды контактные давления равномерно распределяются по всей окружности. Торцовое уплотнение вала, содержащее вращающееся и нщодщ 4 жное уплотнительные кольца, установленные и зафиксированные от проворачивания во вращающейся и неподвижной металл 4 иеских обоймах, уплотнительные прокладки, фланцы, связанные с обоймами, отличающеюся тем, что, с целью упрощения конструкции и повышения надежности, в обоймах выполнены выточки, в которых расположены уплотнительные прокладки, выполненные из деформируемого материала, уплотняемые фланцами с буртика ми, расположенными на наружной поверхности уплотнительных колец, при этом поверхности прокладок и фланцев с буртиками сопряжены с наружной поверхностью уплотнительных колец и поверхностью выточек.
