Пространственный координатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

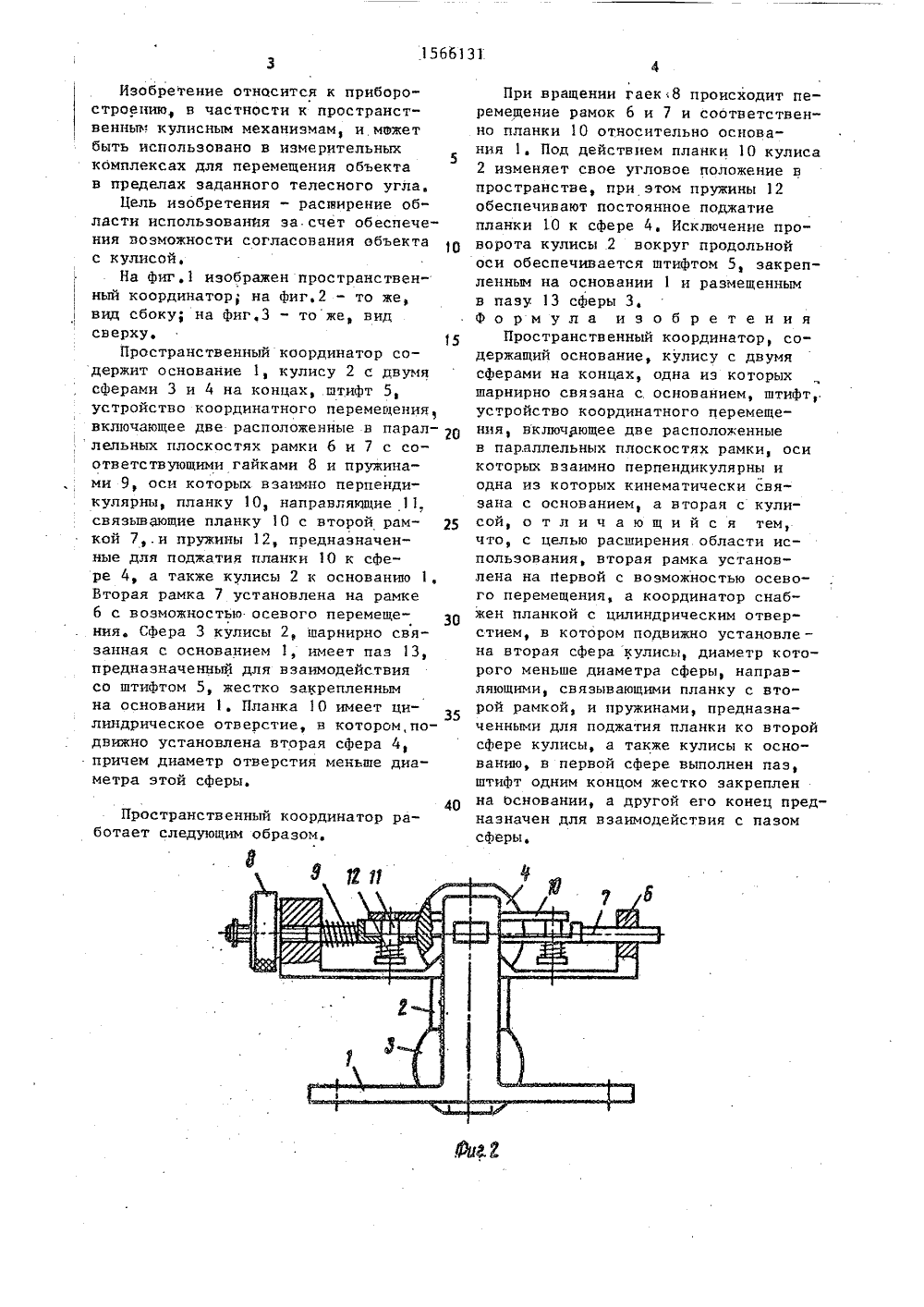

Изобретение относится к приборостроению, в частности к пространст"венным кулисным механизмам, и межетбыть использовано в измерительныхкомплексах для перемещения объектав пределах заданного телесного угла,Цель изобретения - расширение области использованйя за.счет обеспечения возможности согласования объектас кулисой,На фиг,1 изображен пространственный координатор; на фиг,2 - то же,вид сбоку; на фиг.3 - то же видсверху,Пространственный координатор содержит основание 1, кулису 2 с двумясферами 3 и 4 на концах, штифт 5,устройство координатного перемещения,включающее две расположенные в параллельных плоскостях рамки 6 и 7 с соответствующими гайками 8 и пружинами 9, оси которых взаимно перпендикулярны, планку 10, направляющие 11.связывающие планку 10 с второй рамкой 7,.и пружины 12, предназначенные для поджатия планки 10 к сфере 4, а также кулисы 2 к основанию 1,Вторая рамка 7 установлена на рамке6 с воэможностью осевого перемещения, Сфера 3 кулисы 2, шарнирно связанная с основанием 1, имеет паз 13,предназначенный для взаимодействиясо штифтом 5, жестко закрепленнымна основании 1. Планка 10 имеет цилиндрическое отверстие, в котором,подвижно установлена вторая сфера 4,причем диаметр отверстия меньше диаметра этой сферы. Пространственный координатор работает следующим образом,При вращении гаек:8 происходит перемещение рамок 6 и 7 и соответственно планки 10 относительно основания 1. Под действием планки 10 кулиса2 изменяет свое угловое положение впространстве, при этом пружины 12обеспечивают постоянное поджатиепланки 10 к сфере 4, Исключение проворота кулисы 2 вокруг продольнойоси обеспечивается штифтом 5, закрепленным на основании 1 и размещеннымв пазу 13 сферы 3,Формула изобретенияПространственный координатор, содержащий основание, кулису с двумясферами на концах, одна иэ которыхшарнирно связана с. основанием, штифт,.устройство координатного перемещения, включающее две расположенныев параллельных плоскостях рамки, осикоторых взаимно перпендикулярны иодна из которых кинематически связана с основанием, а вторая с кули 25 сой, о т л и ч а ю щ и й с я тем,что, с целью расширения области использования, вторая рамка установлена на Первой с возможностью осевого перемещения, а координатор снабжен планкой с цилиндрическим отверстием, в котором подвижно установле -на вторая сфера кулисы, диаметр которого меньше диаметра сферы, направляющими, связывающими планку с второй рамкой, и пружинами, предназначенными для поджатия планки ко второйсфере кулисы, а также кулисы к основанию, в первой сфере выполнен паз,штифт одним концом жестко закрепленна основании, а другой его конец предназначен для взаимодействия с пазомсферы,
СмотретьЗаявка
4361437, 11.01.1988
ПРЕДПРИЯТИЕ ПЯ А-1658
ТРУШ ЮРИЙ СЕРГЕЕВИЧ, ИВАНОВ СЕРГЕЙ ИВАНОВИЧ
МПК / Метки
МПК: F16H 21/46
Метки: координатор, пространственный
Опубликовано: 23.05.1990
