F16C — Валы; гибкие валы; механические средства для передачи движения в гибкой оболочке; детали кривошипных механизмов; шарниры; шарнирные соединения; вращающиеся конструктивные элементы, не являющиеся элементами передач, невыключаемых и выключаемых муфт или тормозных элементов; подшипники

Номер патента: 1555553

Опубликовано: 07.04.1990

Автор: Стручков

МПК: F16C 3/28, F16H 25/14

Метки: регулируемый, узел, эксцентриковый

...1555553например, в крышке 10 неподвижногокорпуса 11, Причем отверстие в крышке10 смещено относительно отверстия вкорпусе 11 под установку ведущей полу 5муфты 4 на величину, равную эксцентриситету эксцентриковой втулки 3.Эксцентриковый узел работает следующим образом,При вращении ведущей полумуфты 4ее движение передается через кресто,вину 6 посредством ее упругих звеньев 7 ведомой полумуфте 5. При этом,если оси полумуфт 4 и 5 не совпадают,крестовина 6 совершает плоскопараллельное движение по двум взаимно перпендикулярным направлениям относительно упругих звеньев 7, Посколькукрестовина 6 выполнена за одноцелое с эксцентриком 1, то последнийсовершает работу, т.е. приводит вдвижение ведомые элементы, напримерштоки плунжерного насоса,...

Номер патента: 1555554

Опубликовано: 07.04.1990

Автор: Стручков

МПК: F16C 3/28, F16H 25/14

Метки: регулируемый, узел, эксцентриковый

...выступами 8, выполненными на промежуточном звене 6. Ведомаяполумуфта 5 снабжена эксцентриковойвтулкой 3 и установлена вместе с ней,например, в крышке 9 неподвижного 30корпуса 10. Причем отверстие в крышке 9 смещено относительно отверстияв корпусе 10 под установку ведущейполумуфты 4 на величину, равную эксцентриситету и эксцентриковой цтул-ки 3.Эксцентриковый узел работает следующим образам,При вращении ведущей полумуфты 4ее движение передается через промежуточное звено 6 ведомой полумуфте 5.посредством взаимодействия выступов8 с направляющими пазами.7, При этом,если оси полумуфт 4 и 5 не совпадают,промежуточное звено 6 совершает плос 45копараллельное движение по двум взаимно перпендикулярным направлениямотносительно выступов 8...

Номер патента: 1555555

Опубликовано: 07.04.1990

Автор: Кузнецов

МПК: F16C 19/34

Метки: роликоподшипник, упорно-радиальный

...составные наружное и внутреннее кольца с дорожка.ми качения и перекрестно расположенныемежду ними конические ролики. Осисимметрии роликов расположены под равными острыми углами к оси подшипника.,инакое выполнение обеспечивает воспри,.ятие подшипником как радиальной, так11 и осевой нагрузок. 1 ил,При этом работает пара колец которые опираются ролики. Момен ствующий в плоскости, в которой ось подшипника, воспринимается паро сил, одна сила направлена по нормал к образующей боковой поверхности ро ка, ось которой пересекает ось подшипника, например под углом , а догая сила - под углом 180 - ь . На опору могут действовать радиал ная и осевая нагрузки, значительноразличающиеся по величине. Изменяя ф угол , можно создавать разные под- СЛ...

Номер патента: 1555556

Опубликовано: 07.04.1990

Авторы: Брагин, Сигачев

МПК: F16C 27/02

Метки: виброколебаний, газодинамического, гашения, подшипника

...устройства, рабочий 4 участоклепесткового элемента 6 может быть 25расположен с зазором по отношению ксмежному лепестковому элементу 7.При работе подшипника возмущенияс малой амплитудой, передаваемые через корпус, демпфируюся при деФормациях рабочих 4 участков лепестковыхэлементов и аркообразных демпферныхвставок 5, установленньгх между опор.ным 3 и рабочим 4 участками смежныхлепестковых б и 7 элементов, По мерероста уровня возмущений, начинаютдеформироваться опорные участки 3 иустановленные под ними демпферныевставки 5, что приводит к увеличениюжесткости колебательной системы, повышению ее резонансной частоты и снижению резонансной амплитуды.Упругая характеристика подшипника приобретает резко выраженный нелинейный характер,...

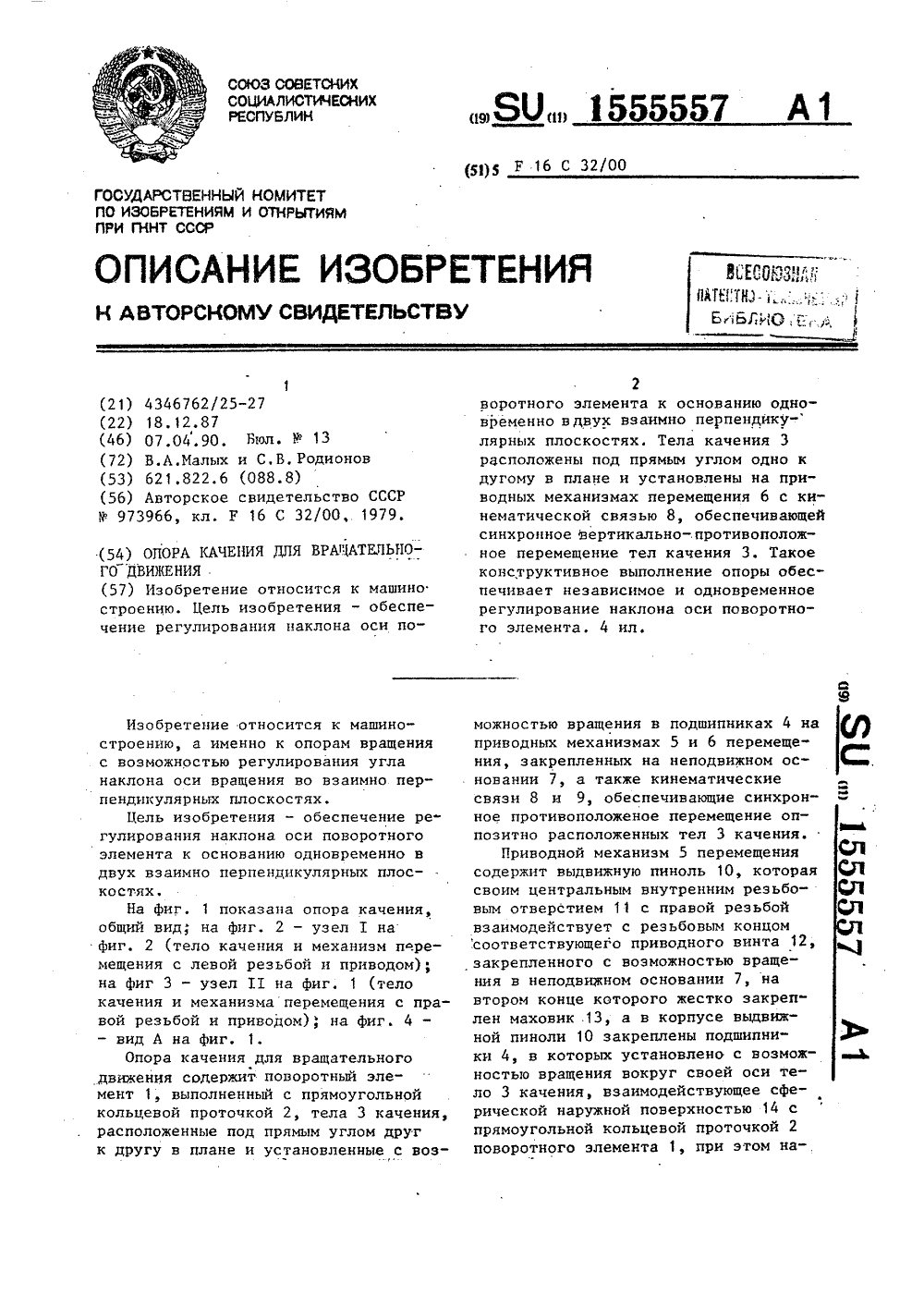

Номер патента: 1555557

Опубликовано: 07.04.1990

Авторы: Малых, Родионов

МПК: F16C 32/00

Метки: вращательного, движения, качения, опора

...контактируетсвоими внутренними торцами с рабочейчастью фиксатора 20, жестко закрепленного на неподвижном основании 7.Каждая кинематическая связь 8 и 9состоит из цепи 21 и звездочек 22,жестко закрепленных на приводныхвинтах 12 и 18.Опора качения работает следующимобразом,30При вращении маховика 13 приводного механизма 5 перемещения кинематическая связь 8 передает вращательное движение приводному механизму бперемещения. Вращательное движениеприводных винтов 12 и 18 полученноеот маховика 13, преобразуется в син;хронное противоположное поступательное движение выдвижных пинолей 10 и16. При этом пазы 19 вместе с пиноля 40ми 10 и 16 перемещаются относительножестко закрепленных фиксаторов 20вдоль направляющих 15 неподвижногооснования 7....

Номер патента: 1555558

Опубликовано: 07.04.1990

Авторы: Дубровский, Котурга, Любимов, Толстов

МПК: F16C 33/38

Метки: качения, подшипник

...в подшипнике эа счет того, что он скреплен решеткой в виде кольцевых пластин б и 7, защищающих торцы сепаратора, соединенных в единое целое осевыми перемычками 8. Конструкция подшипника позволяет разместить перемычки 8 между телами 3 качения, арматурой 5 и кольцами 1 и 2.Способ изготовления подшипника качения может быть реализован следующим образом. Антифрикционный пастообразный материал впрессовывают в предварительно обезжиренный подшипник качения таким образом, чтобы часть внутреннего пространства, прилегающая к торцевым поверхностям и сообщающаяся55 в осевом направлении между деталями подшипника оставалась свободной. Это ;может быть осуществлено спомощью ко рончатого приспособления копирующего форму решетки. После этого производится...

Номер патента: 1555559

Опубликовано: 07.04.1990

Авторы: Барабашева, Шевелев

МПК: F16C 35/00

Метки: детали, заделки, подшипника

...шарики в процессе заделки подшипника в заданном направлении.Кольцо сепаратора 3 выполнено ступенчатым, с зазором по отношению кповерхности детали таким образом,что часть 12 его, примыкающая к опорному торцу 10 корпуса 1, ограничиваетдопустимый рабочий ход корпуса устройства в соответствии с заданнойглубиной внедрения шариков в детальиэделия Ь.Устройство предназначено для заделки подшипников 13 в деталь 14 иэделия.Способ заделки подшипников в детали изделий и работа устройства осуществляется следующим образом.Подшипник 13, установленный в деталь 14, должен быть закреплен поего наружному кольцу путем пластической деформации указанной детали,5Лпя этого устройство устанавливают центрирующим пальцем в отверстиевнутреннего кольца подшипника...

Номер патента: 1556548

Опубликовано: 07.04.1990

Авторы: Кари, Маркус, Торберн, Хейкки, Эса

МПК: F16C 17/14

Метки: вала, варианты, винта, гребного, его, подшипниковый, узел

...2-м варианте исполнения узла,представленного на фиг. 5, имеетсясистема циркуляции для смазочногоматериала, включающая накачивающееустройство 13, которое содержит масляный резервуар и, возможно, средстваохлаждения. Накацивающее устройство13 нагнетает смазку в рабочую полостьузла через трубопровод 14, а масловыходит из этой полости через выходное отверстие 15. Подобным образомнакачивающее устройство смешивает илиподвергает диффузии небольшие пузырь"ки газа в смазке, которая запитываетрабочую полость известным способом,В качестве альтернативы, дополнительно может быть использован отдельныйисточник для нагнетания газа непосредственно в полость, например, с помощью компрессора 1 б. Таким образом,газ поступает в рабочую полость близко к...

Номер патента: 1557378

Опубликовано: 15.04.1990

Авторы: Косяк, Печерский

МПК: F16C 7/00

Метки: главного, прицепного, соединения, узел, шатунов

...шатун 1 в сборке с поршнем и кривошипной головкой 2, который соединяют с шатунной шейкой коленчатого вала посредством крышки 3и щатунных болтов. Через втулку второго цилиндра устанавливают прицеп,ной шатун 4 в сборке с поршнем исоединительным пальцем 7, который своими стойками 8 устанавливается на зубчатую площадку, выполненную на кривошипной головке 2 главного шатуна 1, и закрепляют болтами 9; Демонтаж шатунов из двигателя осуществляют в обратном порядке. Изобретение позволяет осуществить разъем кривошипной головки главного шатуна в плоскости, лежащей под уголом 40-45 к продольной оси главного шатуна. Указанные значения углов плоскости разъема обеспечивают повышение надежности щатунных подшипников в условиях длительной работы при...

Номер патента: 1557379

Опубликовано: 15.04.1990

Авторы: Балев, Бурдиян, Казимиров, Коваленко, Пистунов, Плошенко

МПК: F16C 17/03

Метки: опора, скольжения

...- с вкладышем,направление навивки пружины выбранотаким, что при вращении вкладыша внаправлении вращения вала пружинызакручиваются. В корпусе установленстопорный штифт 6, конец котороговыходит в кольцевую канавку на наружной поверхности вкладыша, охватывающую цасть окружности на угле М.Опора скольжения функционируетследующим образом,В момент начала вращениановленного во вкладышеда между валом и вкладыует достаточное количес- угловая жесткость пружины; - угол поворота вкладыша; - радиус вала подшипника; - вес агрегатов, установленных на валу;коэффициент трения вала обантифрикционный материал в силы сцепления удерживают эти поверхности во взаимном контакте, Под действием крутящего момента от вала вкладыш начинает поворачиваться на...

Номер патента: 1557380

Опубликовано: 15.04.1990

Авторы: Ванек, Шимек

МПК: F16C 23/04

Метки: подшипник, радиальный, самоустанавливающимися, сегментами, скольжения

...опирающимися на торцырезьбовых стулок,На фиг, 1 показан радиальный подшипник скольжения с тремя самоустанавливающимися сегментами, с местнымразрезом; на фиг, 2 - то же, примерустановки опорных элементов, поперечное сечение; на фиг, 3 - подшипник,в котором вращается не вал, а корпус,пример выполнения; на фиг. Ч - то же,сечение,Радиальный подшипник 1 скольженияимеет корпус в Форме кольца с радиальными отверстиями для установки опорных элементов 3, выполненных с центрирующими выступами в виде опорных роликов 1. Последние установлены в выполненных в опорных элементах 3 сквозных продольных пазах, Самоустанавливающиеся сегменты 2 выполнены на опорных поверхностях с выборками, что позволяет им свободно проворачиваться и...

Номер патента: 1557381

Опубликовано: 15.04.1990

Авторы: Богучарский, Карпов, Кихтев, Кохановский, Кравченко, Круглов, Кружилин, Плотников, Приходько, Фокин

МПК: F16C 33/20

Метки: опора, скольжения

...режиме двепары трения (по радиусу Р, и по радиусу у.) е Составитель А.БабенкоРедактор А,Пежнина Техред Л,Олийнык Корректор Э.Лончакова Тираж 539 Заказ 709 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж, Раушская наб д. Й/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101 Изобретение относится к машиностроению и может быть использованов опорах реверсивного трения, например в опорных катках экскаваторов.Целью изобретения является повышение долговечности,На фиг, 1 изображена опора скольжения, поперечное сечение; на фиг. 2 -то же, продольное сечение.Опора скольжения имеет корпус 1,вунтри которого размещен плавающийвкладыш 2. Опорные поверхности вкладыша 2...

Номер патента: 1557382

Опубликовано: 15.04.1990

Авторы: Дубровский, Котурга, Любимов, Соболев, Толстов

МПК: F16C 33/38

Метки: качения, подшипник

...для тел качения, На боковых поверхностях перемычек со стороны тел качения выполнены сепарирующие элементы, а на сопрягаемых поверхностях - фиксирующие выступы и ответные им впадины. Такое конструк" тивное выполнение повышает надежность подшипника при действии динамических нагрузок, 2 ил,С: делен между телами качения сборнымирадиальными перемычками 5, на боковыхповерхностях которых со стороны телкачения выполнены сепарирующие эле" ты 6, а на сопрягаемых поверхнос- фиксирующие элементы 7. По тор заполнителя размещены шайбы 8,тавляющие с перемычками единое1557382 иг. 2 Составитель И.ТеравскРедактор А,Лежнина Техред Л.Олийнык орректор Э. Лонца ков Подписн раж аз 7 м и открытиям при ГКНТ СССРнаб., д, 1/5 ИИПИ Государственного комитета по...

Номер патента: 1558307

Опубликовано: 15.04.1990

Авторы: Бруно, Хайнц, Эрвин

МПК: F16C 11/06

Метки: упругий, шарнир

...полимерного износостойкого упругого материала, например из полиамида, политетрафторэтилена, полиоксиметилена ,Ь Гильза 5 жестко соединена с резиновым телом, например, посредством вулка" низации. Возможны и другие методы закрепления, например склеивание. Гильза 5 может быть встроена в резиновое тело 2, а также может быть вы1558307 Составитель Т.Техред Л.Олийны омоваКоррек Редактор А. Лежнин Шек Заказ 725 Тираж 529 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., д, 4/5 ГКНТ СССР изводственно-издательский комбинат "Патент", г.Ужгород, ул.Гага 101 полнена длиной, равной длине резинового тела 2.На внутренней поверхности металлической обоймы б и/или на внешней по 5 верхности 7 гильзы 5...

Номер патента: 1559229

Опубликовано: 23.04.1990

Автор: Хрунин

МПК: F16C 1/04

Метки: валов, вращающихся, машин, соединения, электрических

...расположениетяги 4 и ведомого вала 8, Наличиезазора между штифтом 11 и отверстием12 исключает передачу перекосов осивращения приводного валика 5 на тягу4 и расцепитель 1. При этом резиновоекольцо 15 установленное в проточку11 енполнлет роль центрнрукщего елемента тяги 4 относительно приводного валика 5. Наличие зазора между пояском 13 тяги 4 и отверстием 10 валика 5 исключает передачу перекосов оси ващения приводного валика 5 на тягу 4 и кулачок 2 расцепителя 1,При нормальной работе вращающий момент передается от вала 9 через пр;- водной валик 5 на ведомый вал 8 электрической машины, При аварийной ситуа:;1 ли расцепитель 1 затормаживает кула 2, вследствие чего тяга 4 вывинчивается по резьбе винта 3 и выводит из зацепления с валом 9...

Номер патента: 1560816

Опубликовано: 30.04.1990

Авторы: Сунцов, Суровегин

МПК: F04D 29/04, F16C 32/06

Метки: гидростатическая, опора

...4 может быть выполнена кори 35ческой с увеличением диаметра в направлении к подпятнику 2. Подпятник 2 и пята 4 образуют щель 12.Длясбора жидкости предусмотрена камера 13 со сливным отверстием 14,Гидростатическая опора работаетследующим образом.В начале вращения вала 11 вместес пятой 4, смазывающая жидкость, имеющаяся на поверхности пяты 4,стремится к периферии за счет появляющихсяцентробежных сил. Движение жидкостик периферии создает разреженноепространство, в которое засасывается жидкость из каналов 10 по паэам 750годпятника 2. Плавный переход от каналов 10, радиальное изготовлениепазов 7 способствуют снижению гидравлических сопротивлений, появляющихся при изменении направления движения смаэывающей жидкости, а значитболее быстрому...

Номер патента: 1562550

Опубликовано: 07.05.1990

Авторы: Бажан, Паутов, Тепленчук, Худницкий

МПК: F16C 17/04

Метки: вала, вертикального, подшипниковый, узел

Номер патента: 1564421

Опубликовано: 15.05.1990

Авторы: Болдаков, Гиверц, Онищенко, Помазан

МПК: F16C 3/28

Метки: изменения, кривошипа, радиуса

...перемещения и прикреплен при помощи винтов 18 через промежуточную деталь 19 к вкладышу 14 и при помощи винтов 20 - к полумуфте 6, причем отверстия под винты 20 в полумуфте 6 выполнены в виде пазов, что позволяет, изменяя толщину промежуточной детали 19, осуществлять осевое перемещение клина 15 и тем самым регулировать зазор между винтовыми поверхностями 7,8 полумуфт 5 и 6, компенсируя их износ.Для связи с подшипниковым узлом 9 к полумуфте 5 прикреплен хвостовик 21, на котором закреплены упорные подшипники 22. К подшипниковому узлу 9 прикреплены кулачки 23, установленные с возможностью контакта при его осевом перемещении, сФормула изобретения 51015 20 25 30 35 40 45 50 55 датчиками положения в виде конечных выключателей 24, что дает...

Номер патента: 1564422

Опубликовано: 15.05.1990

Авторы: Авдеев, Куприянова, Мусиенко, Редько

МПК: F16C 17/02

Метки: опора, скольжения

...конусных втулок, 2 ил.ЬвЙ между которыми расположен слой смазочного материала 4, конусные втулки 5, установленные с торцов опоры с возможностью осевого фиксированного перемещения в корпусе 1. Подшипниковая втулка 3 выполнена с прорезями 6 с обеих сторон, на внешней стороне втулки 3, соответственно разрезанным сектором 7 выполнены выступы, смещенные к краям секторов 7 и контактирующие с внутренними поверхностями конусных втулок 5, причем конусные втулки 5 выполнены с противоположной резьбой (правой и левой) с углом подъема винтовой линии, обеспечивающим самоторможение, а на цапфе вала 2 жестко установлены кольца 8 таким образом, что образуют1564422 ззаранее заданный зазор 6 с соответствующими поверхностями конусных втулок 5.Опора...

Номер патента: 1564423

Опубликовано: 15.05.1990

Авторы: Батов, Борисов, Матвеев

МПК: F16C 19/30

Метки: крестово-роликовый, подшипник

...нагрузочного момента и повышения плавности вращения.На фиг. 1 показан подшипник, разрез; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Подшипник содержит наружное 1 и внутреннее 2 кольца, установленные между ними тело 3 качения в виде цилиндрических роликов, дорожки 4 качения наружного кольца и дорожки 5 качения внутреннего кольца, расположенные каждая под углом 45 к торцу кольца и под углом 90 друг к другу. Высота роликов меньше их диаметра. Между телами качения разме 1 цен ы вкладыши 6 из а нти фри кционного материала, охватывающие два соседних ролика по противолежащим торцам. Вкладыши имеют цилиндрическую форму, а их торцовые поверхности выполнены в виде корытообразных углублений, соответствующих форме...

Номер патента: 1564424

Опубликовано: 15.05.1990

Авторы: Ингерт, Макаров

МПК: F16C 21/00

Метки: комбинированная, опора

...охватывающую цапфу вала 2 с каналом 3 подвода питания от внешнего источника, дросселирующими устройствами 4 и несущими карманами 5 и 6 радиальной 7 и осевой 8 опор.На наружной поверхности втулки 1 смонтирована опора 9 качения, размещенная в корпусе 10. В корпусе 10 установлено также стопорное устройство 11, которое может быть выполнено в виде муфты, фиксатора с зубьями 12 и т.д, с возможностью взаимодействия с фиксирующим элементом опоры скольжения, в данном варианте - в виде ответных зубьев 13 на торце втулки .Комбинированная опора работает следующим образом,При подаче масла оно под давлением поступает по каналу 3 через дросселирующие устройства 4 к несущим карманам 5 и 6 радиальной 7 и осевой 8 опор. При малых и средних скоростях...

Номер патента: 1564425

Опубликовано: 15.05.1990

Авторы: Малинин, Торчинский, Трошков, Январев

МПК: F16C 27/00

Метки: планка, подшипников, снаряжения, судовых

...жесткого основания имеет вид части овалаКассини. При деформации эластичногоэлемента напряжения, возникающие вместе контакта с жестким основанием,выравниваются благодаря криволинейной форме. поверхности сопряжения.1 э,п.ф-лы, 5 ил. 1 и Ц,.Малая полуось овала Г с осью симметрии Ч сечения ж нования 3, которое перпенд опорной поверхности 4.Большая полуось я овала дикулярна малой Е. Овал К имеет следующие характерис Ч = Ч, = агссд(Е/В). Эластичный элемент 1с валом 7, опорная повербоковые поверхности 5 жесткого основания 3 с корпусом 8.Планка для снаряжения судовых подшипников работает следующим образом.После приложения радиальной наг 5 рузки от вала 7 к эластичному элементу 1, последний деформируется и в нем возникают напряжения, показанные...

Номер патента: 1564426

Опубликовано: 15.05.1990

Авторы: Похмельных, Прохоров

МПК: F16C 33/26

Метки: подшипник, скольжения

...элементом для цапфы, имеющейконическую опорную поверхность.На чертеже представлен подшипник,поперечное сечение.Подшипник содержит корпус 1, втулку 2 с глухим отверстием и цилиндрическую пружину 3, замкнутую в кольцо.Втулка 2 закреплена в корпусе 1, например, с помощью посадки с нятягом.Осевое положение втулки 2 в корпусе1 определяется фланцем втулки, имеющимся с противоположной стороны отглухого отверстия. Цилиндрическаяпружина 3 располагается в глухом отверстии втулки 2.Подшипник работает следующим образом.Цапфа 4, имеющая опорный конец ввиде конуса, базируется по внутренней стороне кольца, образованного цилиндрической пружиной 3. При этом35обеспечивается точечный контакт кону. са цапфы 4 с витками пружины 3. Этопозволяет цапфе 4...

Номер патента: 1564427

Опубликовано: 15.05.1990

Авторы: Аспандияров, Гулевич, Стенин

МПК: F16C 37/00

Метки: машин, охлаждения

...машин работает следующим образом.Перед началом работы из полости 3 и соответственно резервуара 1 через капилляр 8 удаляется воздух. После чего полость 3 и резервуарчастично заполняют низкокипящей жидкостью 2 и герметиэируют капилляр 8 посредством заглушки, При вращении корпуса 11 относительно вала 4 между наружной поверхностью цапфы вала 4 антифрикционным слоем 9 втулки 10 происходит разогрев трущихся поверхностей. Цапфа15 б 4427 9 ГО 71 7Составитель А.БабенкоРедактор А.Долинич Техред М.Ходанич Коррект учерявая аказ 1151 Тираж 527 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,10 вала 4...

Номер патента: 1567128

Опубликовано: 23.05.1990

Авторы: Аугустин, Иоан, Михай

МПК: F16C 29/06

Метки: перемещения, подшипник, поступательного, роликовый

...фиг, 1 показана роликовая опора в сборе; на фиг. 2 - разрез А-А 1 р на фиг, 1; на фиг,З - узел 1 на фиг. 2.Роликовая опора содержит цилиндрические ролики 1 с цапфами 2, в торцах которых выполнены канавки 3 для смаз ки, корпус 4 с рециркуляционным элементом 5, закрепленный на корпусе с помощью штифтов 6. Опора содержит также рабочий 7, возвратный 8 и переходные 9 участки, боковые борта 10 которых выполнены непрерывными. На корпусе установлены ограничительные планки 1111 о периметру канала для роликов у его боковых бортов установлены два опорных элемента 12 на ка либрованной проволоке, на которую опираются цапфы 2 роликов 1.Поскольку торцы цапфы 2 находятся постоянно в контакте с боковой поверхностью борта 10, то между этими...

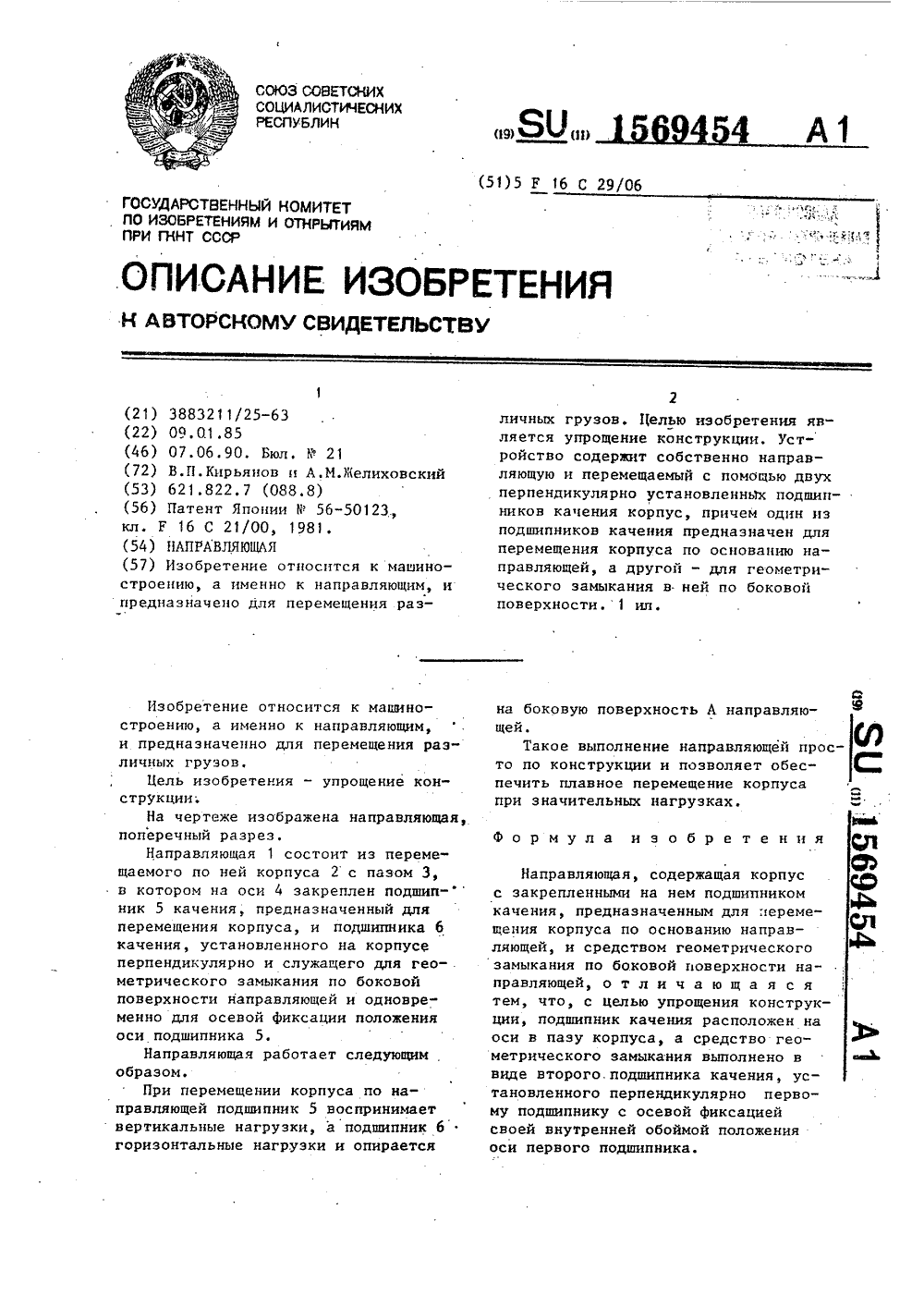

Номер патента: 1569454

Опубликовано: 07.06.1990

Авторы: Желиховский, Кирьянов

МПК: F16C 29/06

Метки: направляющая

...подшип-ник 5 качения, предназначенный дляперемещения корпуса, и подшипника 6качения, установленного на корпусЕперпендикулярно и служащего для гео- .метрического замыкания по боковойповерхности направляющей и одновременно для осевой фиксации положенияоси подшипника 5,Направляющая работает следующим в. Целью изобретения явение конструкции. Устржит собственно направемещаемый с помощью двухрно установленнь 1 х подшипя корпус, причем один изкачения предназначен длякорпуса по основанию наа другой - для геометрикания в- ней по боковой1 ил. на боковую поверхность А направлящей.Такое выполнение направляющейта по конструкции и позволяет обепечить плавное перемещение корпуспри значительных нагрузках. Направляющая, содержащая корпус с...

Номер патента: 1569455

Опубликовано: 07.06.1990

Авторы: Афанасьев, Воронков

МПК: F16C 33/10

Метки: аппарата, вала, опора, перемешивания, сред, химических

...продольные капиллярные каналы 6. В корпусе 1 вы полнены отверстия 7, предназначенные для циркуляции смазывающей жидкости, неподвижная ось 3 выполнена с фланцевой крышкой 8 на торце для .установки в днище аппарата.Размеры микроканалов на наружной поверхности защитной втулки выбираются из соотношенийОпора работает следующим образом,При вращении цапфы 1 с вкладышем 2, погруженной н жидкую маловяэкую среду, смаэывающая жидкость поступает в зону трения между внутренней поверхностью вкладыша 2 и наружной поверхностью защитной втулки 3 по продольным капиллярным каналам 6,Расстояние между микроканалами и их размеры определяются иэ усло вия обеспечения непрерывного под, вода смазывающей жидкости в зону трения и с учетом высот микронеровностей...

Номер патента: 1573248

Опубликовано: 23.06.1990

Авторы: Андрейчиков, Бобкова, Курьянчик, Лившиц, Фролов

МПК: F16C 33/38

Метки: подшипник, шариковый

...шарика;д - диаметр замка центрирующего гнезда (фиг. 3). 5 10 15 20 25 30 35 40 45 50 При сборке подшипника к половине шариков 5, расположенных через один, усиками 10 замков подводится один полусепаратор-уплотнение 6, при нажатии на него усики 10 расходятся, а шарики 5 заходят в полусферические центрирующие гнезда 8, при этом усики 10 благодаря упрутой деформации занимают свое первоначальное положение, защелкивая шарики 5 и удерживая их от выпадения. К половине оставшихся шариков 5 усиками 10 с другой стороны подшипника подводится второй полусепаратор-уплотнение 7, а оставшиеся шарики 5 заходят в его полусферические центрирующие гнезда 8, которые усиками 10 замков с выступающими из них шариками 5 помещаются в выемках 9 первого...

Номер патента: 1573281

Опубликовано: 23.06.1990

Авторы: Зарезако, Милач, Сокуренко, Турчанова, Турченко

МПК: F16C 35/00, F16J 15/40

Метки: вала, выходного, защиты, опоры, подшипниковой

...датчик 19 и на пульте оператора вспыхает лампочка красИзобретение относится к машиностроению и может быть использовано, например, в устройствах для защиты подшипниковой опоры выходного вала привода буровой машины.Целью изобретения является повышение надежности уплотнения и снижение расхода смазки подшипниковой опоры.На чертеже схематично изображен исполнительный орган буровой машины с продольным разрезом уплотнительного узла устройства.На выходном валу 1 привода 2 исполнительного органа буровой машины установлены подшипник 3 качения и двухступенчатое манжетное уплотнение 4. Уплотнительные борта манжет этого уплотнения направлены в сторону от подшипника, т.е. к забою а. Устройство снабжено системой подачи жидкой смазки к манжетам...

Номер патента: 1574937

Опубликовано: 30.06.1990

Авторы: Борисенко, Дурыманов

МПК: F16C 3/20

Метки: вал, коленчатый, шестиколенный

...механизма уравновешивания. Составитель А.КолосовскийРедактор И.Касарда Техред И.Дидык К ректор И. С ская Заказ 1773 Тираж 534 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 но-издательский комбинат "Патент", г.ужгород, ул. Гагарина Произво Изобретение относится к двигателе- троению, в частности к коленчатым адам с неравномерной продольно-неимметричной схемой расположения кри вошипов.Цель изобретения - уменьшение вибрации за счет устранения действия суммарного момента сил инерции второго порядка. ОНа Фиг. 1 представлена схема расоложения кривошипов (вариант со сдвиом на 30 ), на Фиг. 2 - схема расо .оложения Фиктивных радиус-векторов торого порядка,....
