Номер патента: 1242661

Опубликовано: 07.07.1986

Авторы: Зайцев, Коднянко, Тарасов, Шатохин

МПК: F16C 32/06

Метки: гидростатический, подшипник

...5 соответственно радиальными дросселируюцими каналами 11, являюц(имися динамическими демпфера ми потока смазки. Кроме того, в полости 7 копсольно установлена гибкая цилиндрическая ооолочка 12, неподвикко связанная с втулкой 2, консольный конец которой Выполнен в виде жесткого кольца регулягора 13 и имеет Возможность радиального псремецения в пределах кольцевого зазора щелсвых дросселсй, образованных внутренней поверхпостьк) кольца регулятора 13 и уплотпя(Нцими по(сками 10. Для увеличения податливости В Оболочке 12 сделаны Вырез 1 с Образованием упругих перемычек. гта Наружной поверхности кольца 13 диаметрально противоположно-попарно размещены изолированные металлические пластины 14 и 15, образующие с корпусом 1 дифференциальные емкост 1...

Номер патента: 1242832

Опубликовано: 07.07.1986

Авторы: Лазарев, Ласточкин, Медведев, Мишин

МПК: F16C 27/08, G01R 11/12

Метки: подпятник

...выполняющего функции корпуса подпятника.На чертеже изображен подпятник, общий вид, 1 ОПодпятник .содержит корпус в виде винта 1, в глухом центральном отверстии 2 которого размещена выполненная из полимерного материала .пята 3 с рабочим кратером 4. Дно отверстия 2 15 выполнено в форме конуса с углом Ы обращенного своей вершиной в сторону пяты 3, Участок 5 винта 1 выполнен в виде усеченного конуса с углом обращенного своим большим диаметром 2 О в сторону дна отверстия 2, Пята 3 выступает за пределы торца винта 1 на величину ОДля изготовления подпятника используют многоместную литьевую форму, в гнезда которой устанавливают винты 1, производят формование участков 5 .винтов 1 и осуществляют впрыск в образовавшиеся полости в винтах 1...

Номер патента: 1244405

Опубликовано: 15.07.1986

Автор: Шишов

МПК: F16C 17/04

Метки: подшипник, скольжения, упорный

...зобретение относится к машиностроению, а именно к упорным подшипникам скольжения, преимущественно для машин с высокой частотой вращения ротора, при работе которых возникают осевые нагрузки.Цель изобретения - повышение надежности упорного подшипника путем обеспечения улучшенных условий работы его при переходных режимах.На чертеже изображен предлагаемый упорныи подшипник, продольный разрез.Упорный подшипник содержит корпус 1 с каналами 2 для подвода жидкости и пазами 3, центробежную пяту 4 с радиальными каналами 5, плавающее кольцо 6 с каналами 7 для отвода жидкости, плавающие уплотннтельные кольца 8 и 9, Кольцами 8 и пазами 3 образованы проходные сечения 10, Детали подшипника образуют также рабочие камеры 11 и 12 и предкамеры 13 и...

Номер патента: 1244406

Опубликовано: 15.07.1986

Авторы: Беляев, Сергеев, Чебуранов

МПК: B63H 23/34, F16C 27/02

Метки: валопровода, опорный, подшипник, судового

...и нижним вкладышем.1244406 Составитель Л. ЛихтеровТехред И. Верес Корректор В. БутягаТираж 777 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб д. 4/5филиал ПНП Патент, г. Ужгород, ул. Проектная, 4 Редактор Е, КопчаЗаказ 3798/39 1Изобретение относится к судостроению, в частности к конструкциям опорных подшипников судовых валопроводов.Цель изобретения - расширение функциональных возможностей путем демпфирования изгибно-крутильных колебаний валопровода, повышение его надежности, а также снижение требований к точности центровки.На чертеже изображен подшипник, сечение плоскостью, перпендикулярной продольной оси валопровода.Гребной вал 1 контактйрует с верхним 2 и нижним 3...

Номер патента: 1244407

Опубликовано: 15.07.1986

Авторы: Гаврилов, Орлов, Рогоза

МПК: F16C 32/06

Метки: опора, скольжения

...по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор Е. КончаЗаказ 3798/39 Изобретгчшс относится к машиностроению, в частности к конструированию опор скольжения, и может быть использовано для установки быстроходных валов при работе с частыми остановками и реверсом в условиях невозможности применения гидростатических опор.Цель изобретения - повышение надежности опоры скольжения.На фиг. 1 изображена опора скольжения; на фиг. 2 - то же, поперечный разрез.Опора включает цапфу вала 1, установленную в корпусе 2, заполненной маслом. На внутренней поверхности корпуса 2 имеются равномерно расположенные по окружности карманы 3. Между цапфой вала 1 и корпусом 2 на...

Номер патента: 1244408

Опубликовано: 15.07.1986

Авторы: Байкалов, Денисенко, Скалыга, Смирнин

МПК: F16C 32/06

Метки: аэростатическая, опора, плоская

...находящейся между плоскостью расположения каналов 6 и опорной поверхностью 2 поры заполнены наполнителем.На фиг. 4 изображен пример выполнения опоры, имеющей съемную наружную часть 11 корпуса 1, закрепленную на нем болтами 12 и снабженную уплотнениями 13.Аэростатическая плоская опора работает следующим образом.От источника питания (не показан) воздух подается в канал 9, из которого поступает в камеру 8 подвода и каналы 6. Из каналов 6 воздух, проходя через поры вкладыша 5, равномерно распределяется по рабочей опорной плоскости 7. При этом подвижный элемент 10 всплывает на слое возду ха и между ним и вкладышем 5 образуется зазор 14, через который воздух выходит в окружающее пространство. Данная опора является незамкнутой, т.е. слой...

Номер патента: 1244409

Опубликовано: 15.07.1986

Авторы: Мелентьев, Проданов, Чегодаев, Чуканов, Штейнберг

МПК: F16C 32/06

Метки: гидростатическая, опора

...турбомашин в широком диапазоне частот.Цель изобретения - снижение уровня вибраций ротора в зоне резонанса и увеличение диапазона рабочих оборотов за счет смещения границы устойчивости в сторону увеличения частоты с упрощением конструкции и повышением надежности системы управления.На чертеже изображена гидростатическая опора, осевой разрез.Гидростатическая опора содержит корпус 1, цапфу вала 2 и охватывающий ее плавающий вкладыш 3, подпружиненный с одного из его торцов через пружину 4 и регулировочное устройство 5. В корпусе 1 выполнен канал 6 подвода рабочей жидкости под давлением. Торец плавающего вкладыша 3 образует с корпусомсливную камеру 7, сообщающуюся с полостью опоры между валом 2 и плавающим вкладышем 3 через обратный клапан 8,...

Номер патента: 1245503

Опубликовано: 23.07.1986

Авторы: Базилевич, Елизаров, Середин, Смольянинов, Смыков

МПК: B63H 23/36, F16C 27/02

Метки: дейдвудный, подшипник

...частотой периодических усилий на гребном винте 4. Система включает, например, установленный на валу 3 профильный кулачок 19, число выступов которого соответствует числу лопастей винта 4. Кулачок 19 находится во фрикционном контакте со штоком 20 редукционного клапана 21, который установлен на трубопроводе 8. Шток 20 скользит по направляющей 22 и поднимается к поверхности кулачка 19, например с помощью пружины (не показано). 5 10 15 20 25 30 35 40 45 50 55 Дейдвудный подшипник работает следующим образом.Гребной вал 3 с винтом 4 во время вращения поддерживается в заданном положении за счет давления смазочной жидкости (например, воды 3 - 5 кг/см), подаваемой от источника (не показан) по трубопроводу 8 через патрубки 15 в полости 5 - 7. При...

Номер патента: 1245504

Опубликовано: 23.07.1986

Авторы: Елизаров, Зуев, Мисюра, Середин, Смыков

МПК: B63H 23/36, F16C 27/02

Метки: опора, судовая

...1 О= 1,2 (фиг. 3), а 1 = 1,1 Я (фиг. 4) . При этом ширина направляющей 7 в равная, например, 1,4 Р, может быть для облегчения демонтажа одинакова по длине, Направляющая 7 снабжена силовым механизмом 10, например отжимными болтами, которые ввинчены во фланец 11 и упираются в торец корпуса 3 со стороны винта 2. направляющая 7 имеет буртик 12, который упирается в носовой торец 8 секции 5, При этом разность между толщиной секции 5 Й и высотой буртика 12 й больше величины предельно допустимого износа вкладыша, который определен нормативной документацией,Поверхности контакта 13 направляющей 7 и секции 5 могут быть выполнены отличными от цилиндрической, например тороидальной.Судовая опора работает следующим образом. 5 10 15 20 25 Зо 35 40 45...

Номер патента: 1247591

Опубликовано: 30.07.1986

Автор: Белобаба

МПК: F16C 3/035

Метки: соединение, телескопическое

...его конструкции.На фиг, 1 показано предлагаемое соединение, продольный разрез; на фиг, 2 - вид А на фиг, 1, продольный разрез; на фиг. 3 - сечение Б-Б на фиг, 1; на фиг4 - сечениеВ-В на фиг. 2.,Телескопическое соединение состоит иэ охватываемого вала 1 с рабочим участком 2 прямоугольного профиля и вала 3, выполненного с отверстием прямоугольного профиля на его рабочем (концевом) участке 4, охватывающем вал 1. Между взаимообращенными поверхностями рабочих участков валов 1 и 3 расположены шарикн 5, установленные в замкнутых каналах 6 и 7, образованных наохватываемом участке прямоугольногопрофиля 2 посредством продольныхвыборок 8 и 9, концевые участки которых попарно соединены полукольцевыми канавками 10 и 11, Шарики 5 установлены в...

Номер патента: 1247592

Опубликовано: 30.07.1986

Авторы: Ильиных, Разуваев, Смирнов, Тарганов

МПК: F16C 19/32

Метки: качения, подшипник, упорный

...- то же, сплавающим упором, взаимодействующимс тарельчатыми пружинами; на фиг.3сечение А-А на фиг.1; на фиг.4 - сечение Б-Б на фиг.2.Подшипник качения упорный содержит нижнее 1 и верхнее 2 кольца, конические ролики 3, сепаратор 4, в котором выполнены цилиндрические отверстия 5 с установленными в них плавающими упорами 6, комплект шариков7 с сепаратором, дорожки 8 качения, 20выполненные на обращенных одна кдругой торцовых поверхностях конических роликов 3 и упоров 6, Подшипник качения может быть снабжен охватывающим по наружной цилиндрическойповерхности сепаратора 4 бандажом 9,при этом цилиндрические отверстия 5сообщены между собойканалами 10 изаполнены жидкой средой, или снабжентарельчатыми пружинами 11, взаимодействующими с упорами...

Номер патента: 1247593

Опубликовано: 30.07.1986

Автор: Яцкевич

МПК: F16C 33/66

Метки: вала, вертикального, подшипниковый, узел

...сквозное радиальное отверстие 22, сообщающее дополнительную полость 7 узла с полостью 23 дросселя 11, снабженного упругой втулкой 24 и кольцом 25, установлен-, 5 10 15 О 25 30 35 40 45 50 55 ными между корпусом 20 дросселя 11 и шестерней 16.Подшипниковый узел работает от привоца (не показан) после заливки жидким маслом через пробку 26 всей системы. При вращении вала 2, центральный канал 4 со стороны центробежных втулок 8 разрежается, а со стороны всасывающих пазов 12 происходит подача масла. С центробежной силой масло разбрыэгивается из центрального канала 4 через центробежные втулки 8. Для уменьшения центробежной силы во всасывающих пазах 12 они смещены в сторону противоположную вращению вала 2 относительно центрального канала 4 и...

Номер патента: 1249215

Опубликовано: 07.08.1986

Автор: Терещенко

МПК: F16C 17/06

Метки: подшипник, реверсивного, ротора, скольжения

...смазки 15 20 25 30 35 40 45 о50 области повышенных давлений ВСД; Е.- расстояние равнодействующей К (центра тяжести плоской фигуры ВСД) до оси, проходящей через центральную опору сегмента.Подшипник скольжения работает следующим образом,При вращении подвижного элемента 1 последний, увлекая смазку маслованны, создает тенгенциальный поток 11 смазки. Давление тангенциального потока смазки от кинематического напора в маслованне определяется уравнением Р = 1 Ч /2 д, где Р, Ч, я - соответственно плотность смазки, скорость тангенциального потока и ускорение свободного падения.При рассмотрении движения элемента 1 подшипника (фиг, 3) слева направо ноток 11 смазки входит через входное приемное отверстие патрубка 6 в канал 8 сегмента 2. Из канала 8...

Номер патента: 1249216

Опубликовано: 07.08.1986

Авторы: Баклыков, Ким-Даров, Коршиков, Пузанов, Фигатнер

МПК: F16C 19/00

Метки: двухрядный, подшипник, упорно-радиальный, шариковый

...способности,угол контакта одного ряда выполненменьше угла контакта другого ряда.Благодаря такому выполнению углов контакта можно повысить допустимую нагрузочную способность подшипника. Составитель Г.КузнецоваТехред И.Попович Корректор Е,Сирохман Редактор А.Ворович Тираж 777 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 4214/34 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению, а именно к двухрядным упорно-радиальным шариковым подшипникам.Целью изобретения является повышение осевой несущей способности подшипника.На фиг. 1 изображен двухрядный упорно-радиальный шариковый подшипник, продольный...

Номер патента: 1250748

Опубликовано: 15.08.1986

Автор: Крипас

МПК: F16C 11/06

Метки: соединение, шарнирное

...работ.На чертеже схематически представСоставитель В.РоманенкоРедактор Н.Середа Техред О,Гортвай Корректор Л.Пилипенко Заказ 4390/29 Тираж 777 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 лено шарнирное соединение тяги с опорой.арнирное соединение содержит конец тяги 1 с конической поверхностью 2, две (или более) составные части 3 полусферической головки, выполненной с внутренней конической оверхностью 4, опору 5 со сферической поверхностью гнезда 6 и сквозным от - верстием 7, кольцо 8, охватывающее выступ 9 упомянутой полусферической головки.Демонтаж соединения осуществляют в...

Номер патента: 1250749

Опубликовано: 15.08.1986

Автор: Терещенко

МПК: F16C 17/02

Метки: опора, скольжения

...на фиг.2 - разрез А-А на фиг.1.Подшипниковая опора содержит цапфу вала 1 и втулку 2 с наклонными к оси подшипника и параллельными один к другому торцами. Общая осевая длина 1, втулки должна быть равна или больше двойной длины 1 опорной ее1поверхности, т. е. 1, Опора скольжения работает следующим образом.При вращении вала под действием стационарной нагрузки он нагревается. Так как часть вала с ненагруженной зоны открыта, то процесс тепло- отдачи от вала в окружающую среду протекает благоприятно, Лля интенсификации охлаждения участка вала, не- охватываемого втулкой, могут обдуваться, например, воздухом, а,при малых частотах вращения непосредст 1250749вевно на них может подаваться охлажденная смазка.Если на валу (роторе) есть дебалансная...

Номер патента: 1250750

Опубликовано: 15.08.1986

Авторы: Борцов, Остапенко, Синадино, Соловьев

МПК: F16C 27/02

Метки: подшипник, скольжения

...изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано в опорах скольжения различных устройств.Целью изобретения является повышение динамической грузоподъемности подшипникаНа фиг. схематически показан под шипник с лепестками (в нерабочем состоянии), поперечный разрез; на фиг.2 - подшипник в процессе работы; на фиг.3 - разрез А-А на фиг.1.Подшипник скольжения содержит корпус 1, на внутренней поверхности которого закреплены одним концом рас положенные равномерно по окружности и перекрывающие друг друга упругие лепестки 2, имеющие Б-образную форму, при этом вторые их концы опираются...

Номер патента: 1250751

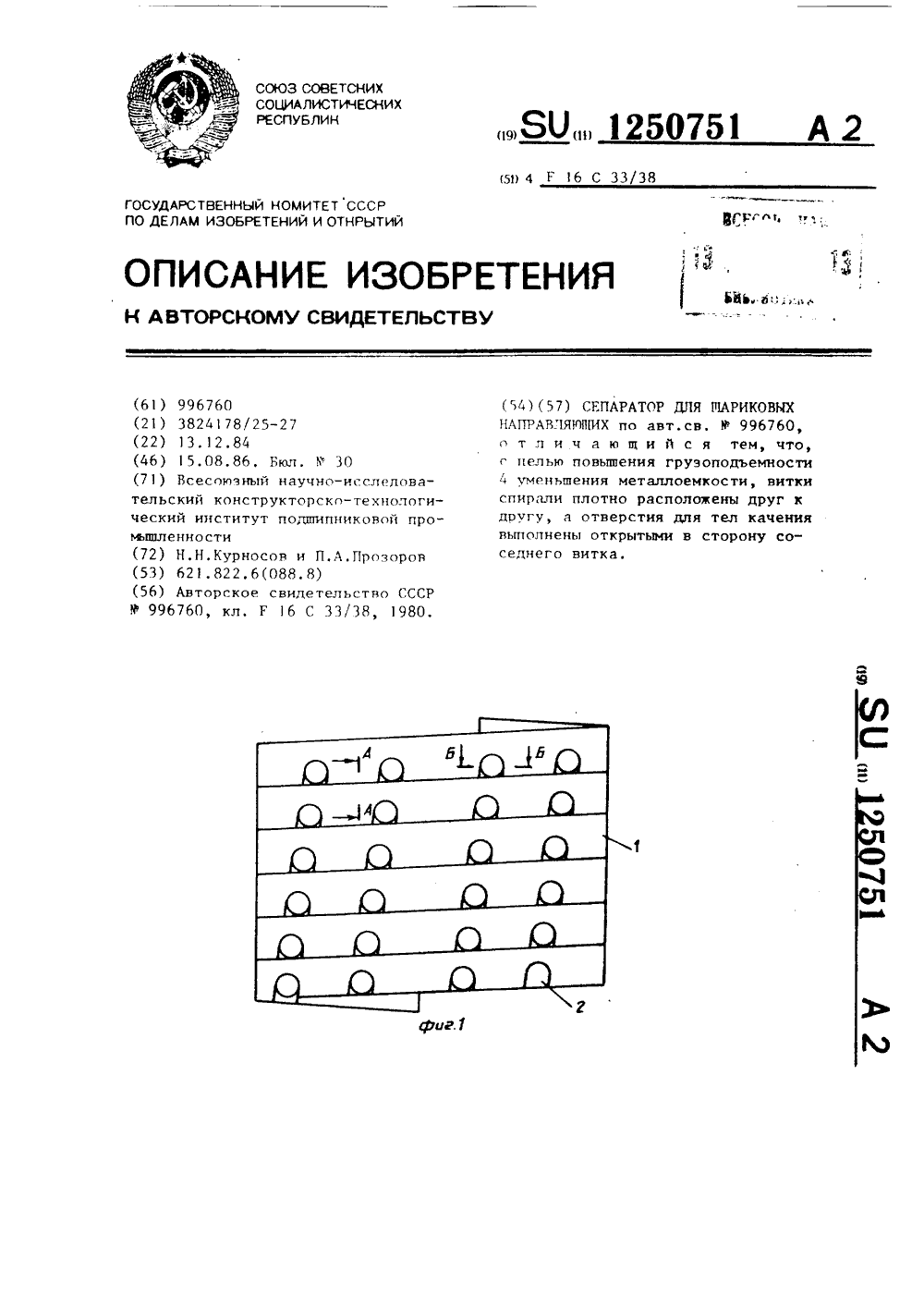

Опубликовано: 15.08.1986

Авторы: Курносов, Прозоров

МПК: F16C 33/38

Метки: направляющих, сепаратор, шариковых

...шариками и снижается металлоемкость корпуса. Более плотное расположение шариков в сепараторе позволяет значительно повысить грузоподъемностьопоры при тех же габаритных размерах, что увеличивает срок службынаправляющих качения,риг. Ч Составитель Г.КузнецоваТехред О,Гортвай Корректор М.Шароши Редактор 1 П.Середа Заказ 4390/29 Тираж 777 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению а именно к сепараторам подшипника качения.Целью изобретения является повышение грузоподъемности и уменьшение металлоемкости.На фиг,1 изображен сепаратор, общий вид; на фиг.2 -...

Номер патента: 1252245

Опубликовано: 23.08.1986

Авторы: Кельзон, Макаренко, Смыков, Январев

МПК: B63H 23/36, F16C 27/02

Метки: дейдвудное

...цовыаение цалеж и у руо о згц чснтд лейлвулного устРЙ Ц;3фи 1 Ик; шцо Лси,1 вуЛне устосгцо, оц р Иый разрез; цд фиг.улс,(и;1 фи 1, нд фиг. ) узел 1 цд фиг. 1,1 сйлнулнос устройство содержит лейл. ц 5.1 нх к) втх.(кх 1 с вкз(ал 1 И(е цолцинни- и; "рбцого (длд,) и уцругис злементы, 11(цознс(ц 1,(с в вил 1 жссткОГО 4 и уира ГОГО 5 кол 1;, чежлу которыми установлены планки ( Мс,+;лу жтким кольцом 4 и внутренцс и цоцрхцстьк лсйлвулной втулки 1 счоцг(ровдць К.ки 7, которые прикреплены к нблку дхтерштевня 8Устроил во рдботает сллук)цим образом.Вс лсй(вл(ой втулки 1 с нахоля(сими внутри цс грсбным валом Л восцринич;с ся цижнсй частью упругого кольца 5 чс 1 н Илдцку 1, расцоложецну(о между ЛейЛ- цу нцй вту,кой 1 и упругим кольцом 5. Б нон...

Номер патента: 1252246

Опубликовано: 23.08.1986

Авторы: Давыдов, Кельзон, Макаренко, Пинус, Смыков, Январев

МПК: B63H 23/36, F16C 17/14, F16C 17/24 ...

Метки: дейдвудное, судна

...7. Расстояние 1 от кормового горца 14 вкладыша 6 дейдвудного иолшипника до кормового конца 15 кольце. ной полости 7 больше расстояния 1 н от носо. ного торпа 16 вкладыша 6 до носового конца 13 полости 7. Толщина тела облицовки по ллине н каждой из канавок различна, ири этом ее минимальное значение иахолится у носового конца 13 кольцевой полости 7. Замкнутая полость 17, образованная кольцевой полостью 7 и облицовкой 2 гребного вала 1, может быть заполнена сжимаемой жидкостью, например, гилроиластом, а облицовка 2 снабжена питающими отверстиями 18.Дейлнудное устройство судна работает следующим образом.,динамическая нагрузка от гребного винта 3 через гребной вал 1 с облицовкой 2 передается через вкладыш 6 и кормовой 1 О 15 20 25 30 35 40...

Номер патента: 1252473

Опубликовано: 23.08.1986

Авторы: Гронский, Кантор, Колодий, Кошевой, Питын, Сорока

МПК: E21B 10/22, F16C 33/00

Метки: бурового, долота, опора, шарошечного

...определяется иэ следующих соображений, В процессе 524731работы долота щарощка 2 нагружаетСясилами, которые можно разложить насоставляющие, действующие вдоль осицапфы лапы 1 и перпендикулярно к ней5 На шарики 6, расположенные внизуцапфь, действуют обе составляющие,а на верхние шарики - только осеваясоставляющая, так как из-за технологических зазоров между беговыми1 О дорожками и шариками верхние шарикичастично разгружаются.Таким образом, точки контакта шариков 6 с беговой дорожкой цапфы лапы 1 находятся в различных нормаль 5 ных плоскостях. Расстояние между этими плоскостями обычно находится впределах 1 = 0,5-1 мм,Отсюда угол наклона секущей плоскости определяется из выражения20о= агсгагде 0 - диаметр беговой дорожки замкового...

Номер патента: 1253878

Опубликовано: 30.08.1986

Авторы: Баскаков, Гаевский, Дунаев, Смыков, Торчинский, Январев

МПК: B63H 23/36, F16C 27/02

Метки: вала, гребного, опора

...поверхности, обращенной к гребному валу, сквозные продольные канавки 8. Опорные элементы 4 и 5 установлены параллельносквозным продольным канавкам 8 и симметрично их серединам, а ширина 61 продольных канавок 8 больше ширины 6 опорныхэлементов 4 и 5. Толщина Ь опорногоэлемента 4 больше толщины Ь опорныхэлементов 5,Опора работает следующим образом.Силы веса гребного винта (на чертежене показан) и гребного валачерез выступы вкладыша 2, находящиеся между сквозными продольными канавками 8, деформируют втулку 1 в радиальном направлении,выбирая зазор между втулкой 1 и опорнымиэлементами 5, равный разности толщин Ь 1и Ь. После выборки указанного зазоравтулка 1 опирается на опорные элементы 5и дальнейшая нагрузка как статическая,так и...

Номер патента: 1254217

Опубликовано: 30.08.1986

Авторы: Виноградов, Михин, Сляднев, Харламов

МПК: F16C 17/02

Метки: опора, скольжения

...создаются при перемещении втулки 4 по резьбе корпуса 5 за счет несимметричной деформации секторов 6 подшипниковой втулки 2 надавливанием конусными поверхностями втулок 4 на выступы 3.Из фиг,2 видно, что и результате деформированного состояния секторов 6 между шероховатыми поверхностями цапфы 1 вала. и втулки 2, разделенных слоем смазочного материала 7 в микро- зазоре (шероховатость и микрозазор на чертеже показаны утрированно), образуются три участка контакта: участок с граничной смазкой с угловым размером о, и толщиной Б, с жидкостной смазкой ( 1 , Б ) и промежуточный участок контакта с;полужидкостнойсмазой (4Б 1 ж)На участке 3, - Б контакт цапфы 254217 2вала с втулкой и слоем смазочногоматериала осуществляется преимущественно...

Номер патента: 1254218

Опубликовано: 30.08.1986

Авторы: Камерилин, Панфилов

МПК: F16C 32/06

Метки: осцилляции, шпинделя

...и открытийРаушская наб., д ака нот5 4 Д Производственно-полиграФическое предприятие, г,Ужгород, ул, Проектная, 4 1 12Изобретениеотносится к станкостроению, а именно к устройствам, обеспечивающим повышение чистоты обрабатываемых поверхностей детали,Цель и обретения - упрощение конструкции утройства,На г.Ф изображено устройство дляосцилл ии щдинделя,продольный разФ.:рез; на Я., разрез Л-А на Фиг.1,Устройств для осцилляции шпинделясодержит корпуР 1; вал 2 шпинделя,радиальные гидростатические подшипники 3, упорный гидростатический подшипник 4, имеющий рабочие за.зоры 5,образованные между подвижными 6 инеподвижными 7 рабочими поверхностями, причем на неподвижных рабочихповерхностях 7 выполнены несущие карманы 8, сообщенные каналами 9 с...

Номер патента: 1255515

Опубликовано: 07.09.1986

Авторы: Букин, Григорьев, Курчавова

МПК: B63H 21/30, B63H 23/36, F16C 27/02 ...

Метки: валопровода, опора, судового

...нагрузки на опору, Резиновые баллоны 23 и 24 постоянно наполнены сжатым воздухом, давление которого определяется величиной нагрузки на опору. Цилиндрическая камера 18 служит для предот 35 40 50 отверстиями в корпусе цилиндра 1. Камера 14, заключенная между основным 9 и дополнительным 8 сильфонами, представляет собой рабочую камеру опоры, которая постоянно заполнена жидкостью под избыточным давле нием, Дополнительная камера, которая ограничена поверхностью поршня 5, стакана 7, штока 4 и верхней крышки 3, является поршневой 15 и штоковой 16 частями дополнительной камеры опоры, которая заполняется при подаче рабочей жидкости в цилиндр через напорное отверстие 12. Г 1 оршневая 15 и штоковая 16 части дополнительвращения распирания баллонов...

Номер патента: 1255776

Опубликовано: 07.09.1986

Авторы: Амельченко, Зеленый, Якубович

МПК: F16C 1/10

Метки: механизм

...- повышение надежности и долговечности механизма за счет обеспечения удаления абразивных частиц и продуктов износа из рабочей зоны, а также повышение его эксплуатационных свойств за счет обеспечения ремонтопригодности.На чертеже изображен предла гаемый механизм, общий вид.Механизм управления состоит из спиральной металлической оплетки 1, выполненной из плоской стальной ленты с зазором между витками, равным 0,3 - 0,4 ширины ленты, наружной оболочки 2 из эластичного материала, заполняющего зазор между витками на величину, равную половине толщины спиральной ленты, в результате чего образуются полости А, которые в процессе эксплуатации заполняются продуктами износа гибкого троса 3, жестко связанного со стержнем 4, трубки 5, втулки 6...

Номер патента: 1256701

Опубликовано: 07.09.1986

Автор: Дэвид

МПК: B62D 7/18, F16C 11/02

Метки: узел, шкворня

...отверстие 7 консоли 5, а в него вставлять второй конец шкворня 3. Разрезной конусный зажим 17 имеет внутренний диаметр 18, который приблизительно равен наружному диаметру второго конца 15 шкворня 3, конически сужающуюся внутрь наружную поверхность 19 н взаимодействует с конической поверхностью 9 отверстия 7, Кроме того, разрезной конусный зажим 17 имеет торцовую стенку 20, имеющую отверстие 21, выполненное в ней и установленное концентрично резьбовому отверстию 16, выполненному в шкворне З,а также конструкцию, позволяющую егопостоянно закреплять на шкворне 3при помощи реэьбового болта 22, имеющего увеличенную головку 23Чтобы12 "1 обеспечить нвернутое положение болта 22 в резьбоном отнерстии 16 используют стопорную шайбу 24,Узел шкворня 1...

Номер патента: 1257309

Опубликовано: 15.09.1986

Авторы: Бондаренко, Николенко

МПК: F16C 43/06

Метки: автомат, подшипниковых, сборки, узлов

...роликов, четверо тая - простацовка промежуточного кольца,пятая - контрольная, шестая - сборка второго ряда роликов и удаление собранного узла.Толкателц 22 комплектовочных головок3 и 4 находятся в нижнем крайнем положении, Отсекатель 31 с кольцом 30 под лействием нижней пружины 25 рычага 27, 40 оси 28 и вилки 29 также находятся в нижнем положении. При вращении распредвала 47 насаженные на него кулачки 48 и 49 воздействуют выступами на толкатели 5 и 52, жестко связанные с корпусами комплектовочцых головок 3 и 4 и траверсой 7 с закрепленными на ней механизмами 9 - 11 поштучной выдачи,в результате него головки 3 и 4 с траверсой 7 начина.ют подниматься вверх, толкатели 17 находят своей срезанной частью на неподвижные ролики 18 и поворачивают...

Номер патента: 1258768

Опубликовано: 23.09.1986

Авторы: Благирев, Данилов, Мамедов, Рева, Чернов, Эйдерман

МПК: B63H 23/34, F16C 41/02

Метки: упоровоспринимающее

...8 и 9 с н птрзльными 10 и 11 и концевыми 12 и 13,также 14 25 и 15 шарнирами, причем двуплс ие рьчдги закреплены на корпусах подшипников шарнирами 13 и 15, На фундаменте 16 закреплены центральными шарнирами 17 лвуплсчие рычаги 18, имеющие кроме того концеВые шарниры 19 и 20. Тяги 21 соелиняют шарниры 6 корпуса 1 подииников с вторыми концевыми шарнирам:12 лвуплечих рычагов 8 корпуса 2 подшипников, тяги 22 - центральные шарнирь 10 лвуплечих рычагов 8 корпуса 2 подшипников со вто 35 рыми концевыми шарнирами 4 двуплечих рычагов 9 корпуса 3 подшипникВ, тяги 23 шарниры 7 последнего корпуса 4 подшипников с концевыми шарнирами 20 двуплечих рьчдгов 18 фундамента 16, а тяги 24 цснтралыые шарниры 11 Лвуплечих рыча гов 9, прслпослсднсго корпуса,3...

Номер патента: 1259057

Опубликовано: 23.09.1986

Автор: Ингерт

МПК: F16C 32/06

Метки: гидростатическая, опора

...использовано в станкостроении.Целью изобретения является повышение надежности работы и несущей способности гидростатической опоры.На фиг.1 изображена гидростатическая опора в виде подпятника; на фиг.2 - разрез А-А на фиг.1; на фиг.З - опора в виде радиального 10 подшипника,Гидростатическая опора (фиг.1 н 2) состоит иэ неподвижного 1 и подвижного 2 элементов. В одном из них выполнены несущий карман 3, окружен ный перемычкой 4, полости 5, заполненные пластмассой б,и канал 7 для подвода масла от внешнего источника питания.Опора работает следующим образом. 20Масло от источника питания по каналу 7 поступает в несущий карман 3, создавая в нем давление, которое осуществляет отрыв подвижного элемента 2 от неподвижного 1, между 57 1ними...
