Номер патента: 1316539

Опубликовано: 10.01.1997

Авторы: Гольдшер, Кусков, Лашков, Стенин

МПК: H03K 5/15

Метки: импульсов, интегральный, фазовых, формирователь

1. Интегральный формирователь фазовых импульсов, содержащий три триггера, три элемента И НЕ, шины установки, выходные шины и шину тактовых импульсов, соединенную с тактовыми входами триггеров, прямые выходы которых подключены к первым входам соответствующих элементов И НЕ, при этом первый I-вход и прямой выход первого триггера соединены соответственно с инверсным выходом и первым I-входом второго триггера, отличающийся тем, что, с целью повышения быстродействия и надежности, в него введены элемент НЕ, три блока задания перекрытия импульсов и дешифратор, входы которого соединены с шинами установки, а выходы подключены раздельно к вторым I-входам и первым К-входам триггеров, причем инверсный выход первого триггера соединен с первым I-входом...

Номер патента: 1316538

Опубликовано: 10.01.1997

Авторы: Гольдшер, Кусков, Лашков, Стенин

МПК: H03K 5/15

Метки: импульсов, интегральный, формирователь

1. Интегральный формирователь импульсов, содержащий три триггера, три элемента И НЕ, шины установки, выходные шины и шину тактовых импульсов, соединенную с тактовыми входами триггеров, прямые выходы которых подключены к первым входам соответствующих элементов И НЕ, при этом первый I-вход и прямой выход первого триггера соединены соответственно с инверсным выходом и первым I-входом второго триггера, прямой выход которого подключен первому I-входу третьего триггера, отличающийся тем, что, с целью повышения быстродействия, надежности и расширения функциональных возможностей, в него введены дополнительные триггер и элемент И НЕ, а также элемент НЕ, четыре блока задания перекрытия импульсов и дешифратор, входы которого соединены с шинами...

Номер патента: 2004353

Опубликовано: 15.12.1993

Авторы: Куренышев, Стенин, Шулбаев, Ясенев

МПК: B07B 1/46, B07B 4/02, B07B 4/08 ...

Метки: асбестовых, грохочения, руд

...(волнообразной, трапециевидной, призма тической) в предлагаемом устройстве, но отличаются по глубине в направлении движения материала, которая оказывает существенное влияние на процесс разделения.40 Высота гребней должна быть не менеевысоты слоя надрешетного продукта на поверхности разделения. Это достигается постоянной величиной глубины профиля в любом поперечном сечении профилирован ной поверхности разделения, При этом непроисходит вытеснения (выдавливания) частиц породной фракции в верхнюю зону профилированной поверхности разделения разрушения сформированных слоев асбе ста и породной фракций и как следствиепопадания частиц породной фракции в асбестовое волокно, что повышает эффективность и качество разделения частиц.Цель...

Номер патента: 1828774

Опубликовано: 23.07.1993

Авторы: Баруткин, Болотов, Стенин

МПК: B07B 11/00

Метки: разделения, сыпучих

...гибкого рукава 6, а в нижней части выполненное с поворотными крылышками 7, расположенными с продольных сторон всасывающей щели 8, разгрузочное приспособление 9, 10 продуктов разделения, соответственно, для надрешетного и подрешетного продуктов. Установка снабжена опорной балкой 11, жестко закрепленной на деке 1 грохота и к соплу 4 со стороны его выходного отверстия,Установка работает следующим .образом. Деке 1 приводом 3 передается колебательное движение в горизонтальной плоскости. Материал двигаясь по ситам 2 стратифицируется, т.е. легкая фракция поднимается вверх, в зоне всасывающей щели 8 сопла 4, воздушным потоком отсасывается и через гибкий рукав 6 поступает в пневмосистему 5. Отсос легкой фракции регулируется подвижными...

Номер патента: 1803680

Опубликовано: 23.03.1993

Авторы: Довгалюк, Корбут, Стенин

МПК: F24F 5/00, F25B 9/02

Метки: воздуха, кондиционирования

...по трубопроводу (не показаны) поступает в вихревую трубу 1, где разделяется на теплый и холодный потоки. Охлажденный поток выходит через патрубок холодного конца 13 вихревой трубы 1 и подается в помещение,Нагретый поток воздуха проходит черезоребренный горячий конец 2 кустановленному на нем регулирующему вентилю 7, где поток разделяется, Одна часть нагретого потока поступает через патрубок 6 в размещенную в стенке корпуса 3 камеру смешения эжектора 5, эжектируя наружный воздух, который поступает через противоположно выполненные в корпусе 3 отверстия 4 и охлаждает оребренный горячий конец 2 вихревой трубы 1, Другая часть нагретого потока воздуха выходит через патрубок 8 в оребренный воздуховод 9, расположенный снаружи...

Номер патента: 1800941

Опубликовано: 07.03.1993

Автор: Стенин

МПК: A01G 1/00

Метки: выращивания, декоративных, культур, плодовых, саженцев

...их кроной, при этом увеличивается качество саженцев, получаемых с одного куста. Одновременно использование многолетних побегов позволяет омолодить куст.Таким образом, сходные признаки совместно с новыми обеспечивают в заявленном способе по сравнению с выявленным новые свойства, следовательно заявленный способ соответствует критерию существенных отличий,Способ осуществляют следующим образом.П р и м е р, Испытания предлагаемого способа проводили для калины. Вокруг куста-маточника, не повреждая корневую систему, осторожно лопатой или вилами перекапывают землю глубиной 7 - 10 см по радиусу, равному длине пригибаемых отводков, Перекопанную землю снимают окучником или скребком, перемещая ее к периферии куста, укладывая валиком вокруг куста,...

Номер патента: 1787292

Опубликовано: 07.01.1993

Авторы: Акафьев, Стенин

МПК: H01H 13/70

Метки: коммутационная, мембранная, панель

...плату, мембрану с контактаМй печатную плату (изоляционное основание) сИнтэктными группами и трубчатййэлемент йз йружинящего материала, расположенный под рядом клавиш, 15 Каждая клавиша имеет с двух сторон выступы, заходящие в прямоугольные пазы, расположенные в клавишной плате с одной оси с контактами, второй пэз клавишной платы имеет трапецеидальную форму,каждый возвратный элемент размещен вэтом пазу, э второй выступ клавиши заходитв трапецеидальный паз с образованиемшарнирного соединения и имеет форму, повторяющую форму паза.Отличительными признаками изобретения являются выполнение второго этапа.клавишной платы трапецеидальной формы,размещение в этом пазу возвратных элементов, захождение второго выступа клавиши в трапецеидальньй паз с...

Номер патента: 1778301

Опубликовано: 30.11.1992

Авторы: Воробьев, Стенин, Яворский

МПК: E21C 41/00

Метки: карьера, транспортный, уступ

...- длина блока зацитной стенки,Па )Эиг.1 показан его общий вид вплане с образованием ширины транспортной полосы и радиуса поворота;на фиг.2 узел 1 на фиг.1 защитная стенка в пла"не с обозначением радиуса сопрягающих"ся элементов смежных блоков и величи"ны угла скосов их торцевых поверхнос" 35тей); на фиг,3 - разрез А-А на фиг,2на фиг.4 - разрез ББ на фиг,2,Транспортный уступ карьера сорер"жит транспортную полосу 1 и транспортную берму 2, по продольной оси которой установлена несуцая защитнаястенка 3 с отверстиями 4 для анкерныхстоек 5.Защитная стенка 3 выполнена в виреунифицированных блоков б,отверстиями 454 одетых на анкерных стойках 5, ко"торые жестко закреплены в скважинах7, пробуренных вдоль оси предохранительной бермы 2.Па одном...

Номер патента: 1697273

Опубликовано: 07.12.1991

Авторы: Краснюк, Стенин, Шевченко

МПК: H04N 5/30

Метки: фотоэлектронный

...единиць ,фглг, 7 д), подтверждающий ДЛЯ б/1 ока,4 коммутации )ежигл построчноГО сдвига и сброса неинформативного заряда, а также блокирующий по вторим входам блоки 5 и Г, в Оезультате чеГО на перВых выходах блоков 5 и б гОтеьгциал падает до уроВня логическо) Нуля (фиг, 7 ж и 3 При наг)и вил на третьем выходе блока 8 синхро- НИЗаЦИИ ПОГВНЦИада .)ЬгСОКГО ЛОГИЧВСКОГО уровн,-. (диаграмма к наг), на вгорых входах блоков 11 и 12 формирования фаз устанавливается сигнал логической единицы, и под действием тактовых импульсов, задаваемых на пер.)ые Входы олоков 11 и 12 (фиг. 7 Н) С третьеГО Вьходя блОка (г)О)мировэния частот (фиг, 78) через блог: 9 коммутации, на вьходах блсов 11 и 12 формируется последоватсдьног",гь импульсов, под...

Номер патента: 1675626

Опубликовано: 07.09.1991

Авторы: Довгалюк, Корбут, Паладиенко, Стенин

МПК: F24F 7/06

Метки: вентиляции, главного, корпуса, тепловой, электростанции

...подающие необработанный оздух плоскими струями в зону тяжкой установки, 3 ил,цованы. В котельном отделении 4 установлены также дополнительные вентиляционные приточные установки 13 и 14, подающие необработанный наружный воздух плоскими струями в зону действия вытяжной устансвки 11, причем воэдуховыпускные устройства (воздуховоды) 15 расположены на стенках 16 отделения 4, могут быть закольцованы и подают воздух к котлу 5,Вентиляция работает следующим образом,Приточная установка 2 подает воздух в турбинный цех 1 и удаляется вытяжной установкой 3, В помещение котельного отделения 4 приточная установка 7 подает воздух в рабочую зону отделения 4, верхняя зона вентилируется приточными 8 и вытяжными 9 системами. Вытяжная установка 10 удаляет...

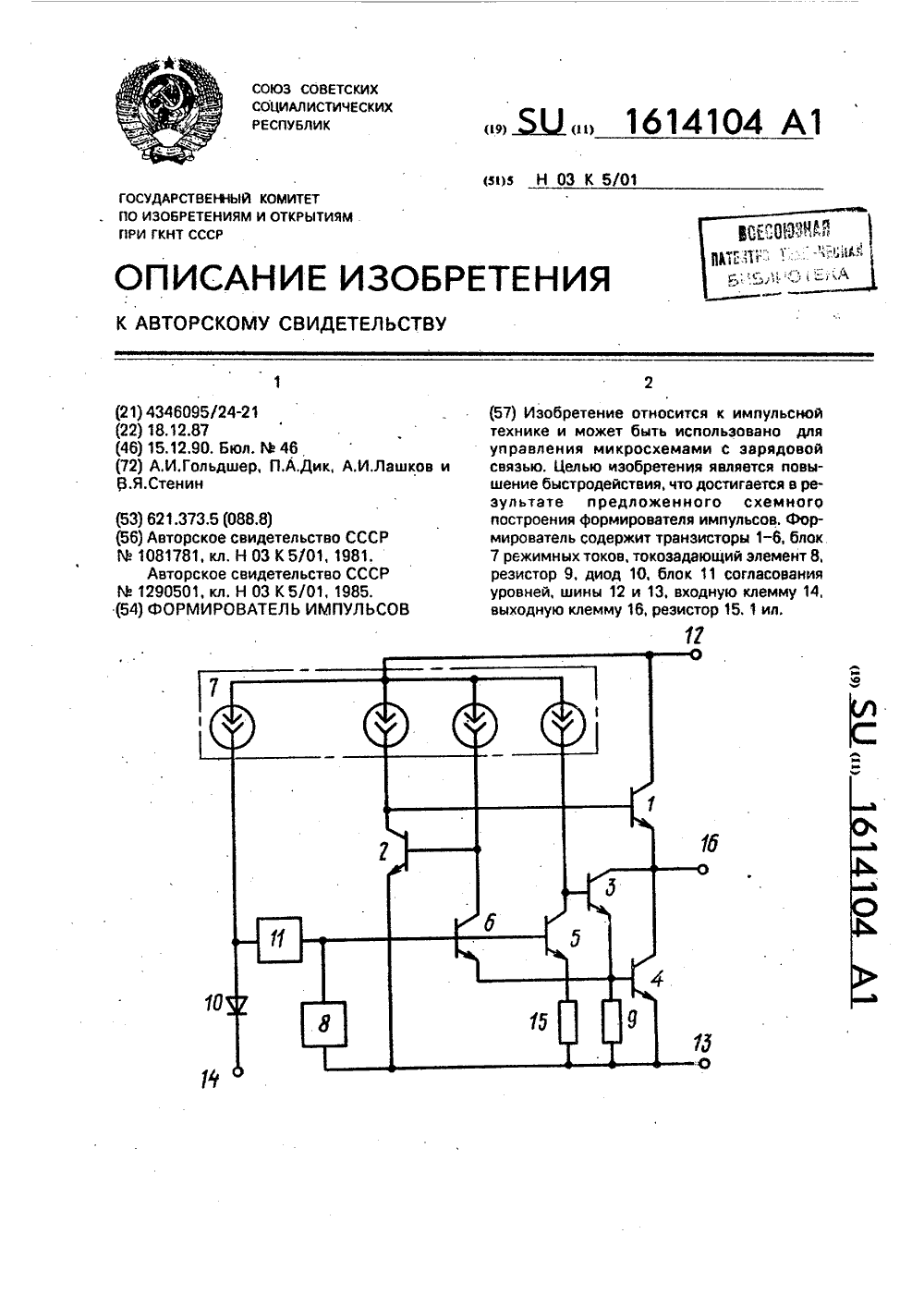

Номер патента: 1614104

Опубликовано: 15.12.1990

Авторы: Гольдшер, Дик, Лашков, Стенин

МПК: H03K 5/01

Метки: импульсов, формирователь

...питания,база - с первым выходоблока режимных токов и коллектором второго транзистора,эмиттер первого транзистора соединен свыходной клеммой и коллекторами третьего и четвертого транзисторов, эмиттер третье 1015 2030354045 50 нием и током, протекающим от второго выхода блока 7 режимных токов через эмиттерный переход. транзистора 3Переключение логического состояния на клемме 14 приводит к эапиранию диода 10, в результате токи третьего и четвертого выходов блока 7 режимных токов передаются на выход блока 11 согласования уровнейпотенциалы на базах транзисторов 5 и 6 повышается. При этом сначала отпирается транзистор 5, а после того, как падение напряжения на резисторе 9 уменьшается (что свидетельствует о эапирании транзисторов 3 и 4),...

Номер патента: 1608439

Опубликовано: 23.11.1990

Авторы: Иванько, Стенин

МПК: G01J 3/12

Метки: стилоскоп-стилометр

...спектра. Исследование спектра проводится путемвизуального сравнения линий спектра,проходящих через второй участок выходной иели 5, имеющий большую спектральную ширину,Для работы прибора как стилометрамежду окуляром 9 и выходной щелью 5устанавливают выдвижной зеркальныйотражатель 6. Исследуемая спектральная линия, проходя через первый уча,сток выходной щели 5, имеющий меньшуюспектральную ширину, отражается от;зеркала 14 и .через диафрагму, закреп3ленную на выходной. щели 5 попадаетна фотоумножитель 7. При этом лучиспектра, проходящие через второй участок выходной щели 5, имеющий большую спектральную ширину, задерживают- З 0ся экраном 15, положение которого может быть отрегулировано в процессенастройки. Это позволяет направитьна...

Номер патента: 1564427

Опубликовано: 15.05.1990

Авторы: Аспандияров, Гулевич, Стенин

МПК: F16C 37/00

Метки: машин, охлаждения

...машин работает следующим образом.Перед началом работы из полости 3 и соответственно резервуара 1 через капилляр 8 удаляется воздух. После чего полость 3 и резервуарчастично заполняют низкокипящей жидкостью 2 и герметиэируют капилляр 8 посредством заглушки, При вращении корпуса 11 относительно вала 4 между наружной поверхностью цапфы вала 4 антифрикционным слоем 9 втулки 10 происходит разогрев трущихся поверхностей. Цапфа15 б 4427 9 ГО 71 7Составитель А.БабенкоРедактор А.Долинич Техред М.Ходанич Коррект учерявая аказ 1151 Тираж 527 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,10 вала 4...

Номер патента: 1559246

Опубликовано: 23.04.1990

Авторы: Глубоков, Стенин, Чистяков

МПК: F28B 5/00

Метки: конденсатор

...отверстия 14, Камера 9дросселирования снабжена патрубком15 отвода пара, размещенным над пучком труб 5. Пучок труб 5 установлен с наклоном относительно оси корпуса 1,.11 ежду стенками аппарата 6 иконической камеры 12 разделения имеется полость 1 б.Конденсатор работает следующимобразом.Пар поступает в конденсатор черезпатрубок 2 и направляется тангенциально в завихритель 11 и далее вконическую камеру 12 разделенияВрезультате закрутки пара происходитего вихревое температурное разделение, Более холодный пар находится вцентре потока, а более горячий напериферии. "Холодный" поток пара скаплями конденсата отводится из вихревого аппарата б через диафрагму 7."Горячий". оток пара охлаждается путем подачи охлажденного конденсатачерез патрубок 4 и...

Номер патента: 1557686

Опубликовано: 15.04.1990

Авторы: Стенин, Яковлев

МПК: H04B 3/00

Метки: длинным, импульсов, линиям, переданных, приема, распределенных, связи, статистически

...около 1/2 (эпюра ж). Сигналы, соответствующие третьей и четвертой функции селекции,.будут равны нулю (эпюры д, е). Сигналы (эпюра ж) получились от нечетной (первой) пары - значит по переднему фронту восстановленными импульсами они поступят на регистра" цию (эпюра м). Временная дискримина ция этих сигналов не даст превышений над, С раздвижением во времени двух сливающихся в кабеле импульсов длительность результирующих сигналов вначале очень немного унеличинается, 20 так как удлиняется первая функция амплитудной селекции, а когда амплитуда сигнала на выходе из кабеля становится меньше второго опорного напряжения, длительность одиночного теперь 25 результирующего сигнала скачком увеличивается до величин больших так как ничто теперь...

Номер патента: 1554029

Опубликовано: 30.03.1990

Авторы: Зубец, Стенин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...преобразователях сигналов и в устрой 5 ствах считывания выходных сигналов П ЗС.Цель изобретения - повышения надежности устройства,На чертеже изображена Функциональная схема предлагаемого устройства.Устройство содержит блок 1 выборки и хранения на диодно-транзисторном ключе с токовым управлением, стробирующие генераторы 2 и 3 тока и накопительные элементы на конденсато рах 4 и 5.Устройство работает следующим образом. В режиме выборки стробируемые ге нераторы 2 и 3 тока включены и формируют равные по величине и противоположные по направлению токи, которые поддерживают в открытом состоянии диодно-транзисторный ключ в бло ке 1. Напряжение на выходе устройства при этом отслеживает напряжение на его инФормационном входе. В режиме...

Номер патента: 1547044

Опубликовано: 28.02.1990

Авторы: Гольдшер, Дик, Лашков, Стенин

МПК: H03K 5/01

Метки: импульсов, интегральный, формирователь

...режимным токам.В рассматриваемом случае блокформирования выходных уровней работа ет при пониженных режимных токах, достаточных для поддержания с необходимой точностью уровней напряжения на выходной клемме 11, заданных логическими сигналами на входной клемме 8 выбора уровней, Так, при нулевом логическом сигнале на входной клемме8 выбора уровней выходной сигнал определяется напряжениемна первом выводе питания блока 1 формирования выходных уровней, а при единичном логическом сигнале - напряжением на втором выводе питания блока 1 формирования выходных уровней. Быстродействие блока 1 формирования выходных уровней определяется режимными токами и оказывается невысоким.При переключении сигнала на входной клемме 15 управления режимом...

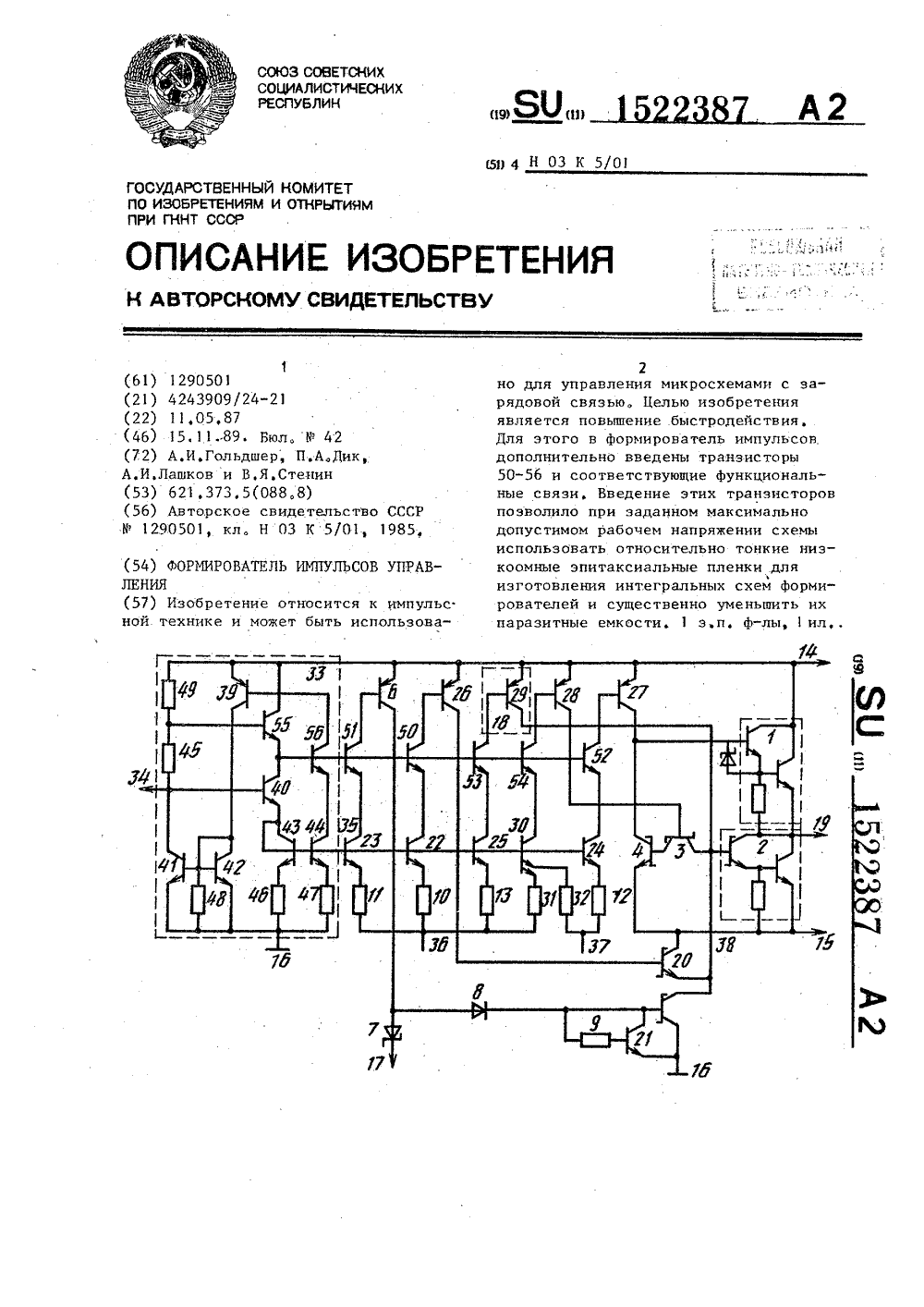

Номер патента: 1522387

Опубликовано: 15.11.1989

Авторы: Гольдшер, Дик, Лашков, Стенин

МПК: H03K 5/01

Метки: импульсов, формирователь

...режима по постоянномутоку транзистора 27, Существенноеуменьшение емкости между базой транзистора 27 и подложкой ИС Формирователя (за счет малых размеров транзистора 52) позволяет уменьшить задержкумежду изменением потенциала на эмиттере и базе транзистора 27 и, какследствие уменьшить чувствительность коллекторного тока этого транзистора к импульсной помехе на шине14 источника питания, В результатеуменьшается время нарастания выходного напряжения на емкости нагрузкии повьппается быстродействие интегрального Формирователя импульсов управ-.ления,Конечное значение потенциала на -выходной шине 19 определяется напряжением на первой шине 14 источникапитанияТранзистор 20 обеспечиваетфиксацию потенциала на коллекторе открытого...

Номер патента: 1508285

Опубликовано: 15.09.1989

Авторы: Гольдшер, Зубец, Лашков, Стенин

МПК: G11C 27/00, G11C 27/02

Метки: выборки-хранения

...станетравным напряжению на элементе 13 и 4на выходе 23 устройства, Аналогичнопроходит процесс раэряда элемента 13током источника 16 через элементы 2,7 при уменьшении напряжения на входе21 устройства,В режиме хранения при соответст. -вующем управляющем сигнале на входе22 устройства источники 15, 16 выключены, по ветвям из элементов 5,9 и 6, 10 ток не проходит из-завстречного с ними включения элементов 8, 7. Потенциалы катода и анодаэлементов 1, 2 изменяются под действием вытекающего и втекающего токов источников 1 7, 18 до отпиранияэлементов 3, 4, Элементы 1, 2 поддерживаются в закрытом состоянии,близким к кулю потенциалом, формируемым относительно потенциала выхода 23 элементами 3, 4, 11, 12и источниками 17 - 20. Для одинаковых...

Номер патента: 1502258

Опубликовано: 23.08.1989

Авторы: Аспандияров, Гулевич, Стенин

МПК: B23Q 11/10

Метки: плашка

...и открытиям при ГКНТ СГСР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Гроизводственно-издательский комбинат Патент, г. Ужгород, уд. Гагарина, 1 О 1Изобретение относится к обработке металлов резанием, а именно к плашкам с внутренним охлаждением.Цель изобретения - повышение долговечности плашКи за счет внутреннего охлаждения ее перьев.На фиг. 1 приведена плашка, вид сверху; на фиг. 2 - разрез А-А на фиг, 1.Плашка содержит диск 1, в котором выполнено центральное отверстие 2 и перья 3 - 5, при этом в перьях выполнены полости 6 и 7 с каждого из торцов диска 1, попарно связанные между собой каналами 8 и 9. Плашка содержит также крышки 10 и1, закрепленные на торцах диска 1 и перекрывающие полости 6 и 7, и размещенные в каналах 8 и 9...

Номер патента: 1499449

Опубликовано: 07.08.1989

Авторы: Гольдшер, Дик, Лашков, Стенин

МПК: H03K 5/01

Метки: импульсов, интегральный

...эмиттерныхпереходов транзистора 41 и соответствующего транзистора в блоке 13 получаем выходные токи блока 13 токораспределения, пропорциональные току 1 35(выход 16), либо 1/о (выходы 14и 15), причем практически независимоот температуры кристалла ИС и абсо.лютного разброса коэффициентов усиления транзисторов интегрального 40преобразователя импульсов, Стабильность режимов токов, задаваемых навходы 10-12 задания режима блока 1формирования выходных уровней способствует повышению стабильности временных характеристик интегрального преобразователя, поскольку времена перехода с уровня на уровень и задержки переключения обратно пропорциональны соответствующим режимным токам,В конкретной реализации интегрального преобразователя импульсов блок...

Номер патента: 1495852

Опубликовано: 23.07.1989

Авторы: Зубец, Стенин

МПК: G11C 27/00

Метки: считывания

...ТВУЮПЕЕ ОтСЧЕтНОМУ УРОВЦ 1 ВЬ 1 ходного сигнала И"ЗС ца входе 11,На ицтервапах временег между вьгборкамц на вхдах 18 и 19 блока7 присутствуют лоические сигналы неэкогоровня, а ца входах 14-16 устроцс 1 ва - сигцалы, цодЕеривасщее элемент4 в ткрытом со тяциц, а элементыи 6 - 1 акрытом, Сигналы, пос гупающицх"д 1 1 чрРч усилегг.ь 211 ца вход усглителя 2 и далее черезусилители 2 и 3 и проходцу емкостьэлемента 5 на выход устройства, Ослаблены делителями, образоваецгымипроходной емкостью закрытого элемента 6, емкостями эиемецтов 7 и 8, сопротивлением открытого элемента 4,а также проходной емкостью элементов5 и 8,На интервалах времени выборки информационного уровня считываемогосигнала ИМЗС на входе 19 блока 17Формируется высокое значение...

Номер патента: 1489862

Опубликовано: 30.06.1989

Авторы: Аспандияров, Гулевич, Стенин

МПК: B08B 7/04

Метки: поверхностей, трубы

...11 понижающего трансформатора 12 на вторичной об 4мотке 13 происходит понижение напряжения.В подключенной к ней электрической цепи, состоящей из очищаемой трубы 2, трубы 6, элемента 3, электроконтакта 10 протекает электрический ток пониженного напряжения.Так как в этой электрической цепи ток в трубе 2 и трубе 6 элемента 3, разделенных слоем 7 электроизолятора, протекает в разных направлениях, то благодаря взаимодействию электромагнитных полей, обра зованных от тока, протекающего в разныхнаправлениях, происходит вытеснение электрического тока в поверхностные слои в трубе 6 элемента 3; ток протекает по наружной поверхности трубы 6, а в очищаемой 15 трубе 2 - по ее внутренней поверхности,лежащей сразу же за слоем очищаемого покрытия....

Номер патента: 1474745

Опубликовано: 23.04.1989

Авторы: Зубец, Стенин

МПК: G11C 27/00

Метки: выборки-хранения

...величина последней несколько увеличена усилителем 7. Коэффициент передачи усилителя 7 выбирается приблизительно равным отношению величин емкостей элементов 9 и 10 при условии выполнения элементов 1, 4 на одинаковых полупроводниковых структурах с полевым эффектом, входящих в состав монолитной ИС. Соотношение между емкостями элементов 9 и 10 можно в большинстве случаев выбрать 1 небольшим, чтобы эффективная величина емкостй элемента 10 увеличивалась незначительно. При переходе устройства иэ режима выборки в режим хранения первыми закрываются элементы 1 и 4, затем закрывается элемент 2 и открывается элемент 3. Таким образом, на элемент 8 попадает только один заряд переключения от элемента 1, если же элемент 1 будет закрываться после...

Номер патента: 1469188

Опубликовано: 30.03.1989

Авторы: Аспандияров, Гулевич, Стенин

МПК: F01D 25/10

Метки: нагрева, шпильки

...Ю,Середа Заказ 1336/38 Тираж 456 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,103 Изобретение относится к теплоэнергетике и может быть использовано при монтаже и ремонте паровыхтурбин.5Цель изобретения - повышение эффективности нагрева шпилек фланцевого соединения корпусов паровых турбин,На чертеже схематично представлено предлагаемое устройство.Устройство включает в себя шпильку 1, нижней частью ввернутую в тело 2 нижнего фланца 3 горизонтального разъема корпуса 4 турбины, содержащую осевой канал 5, в которомкоаксиально размещен стержень 6, подсоединенный с помощью клеммы 7 к одному...

Номер патента: 1462417

Опубликовано: 28.02.1989

Авторы: Зубец, Стенин

МПК: G11C 27/02, G11C 7/02

Метки: зарядовой, приборов, связью, считывания, усилитель

...потенциа ла. Затем при закрытом кюпоче 4 навход усилителя приходит информационный сигнал с ПЗИ, который выделяетсяна входе аналогового элемента 2 памяти, и запоминается им по импульсустроба на втором стробирующем входе.В данном устройстве запоминание амплитуды информационного сигнала осуществляется в цифровом виде за счетиспользования в элементе 2 аналоговой памяти АЦП 11, Повышение точности запоминающего информационногосигнала достигается в предложенномусилителе за счет компенсации коммутационной погрешности ключа 4, которая обусловлена прохождением заряда Я 4 из цепи управления ключом 4через его проходную емкость на конденсатор 6. Компенсация осуществляется за счет выделения на конденсаторе 7 заряда Я, проходящего изцепи...

Номер патента: 1448393

Опубликовано: 30.12.1988

Авторы: Евграфов, Стенин

МПК: H03K 3/64

Метки: программируемое

...резисторе 74,конденсаторе 75, элементе И-НЕ 76,после прохождения которой на выходах 35 и 32 блока 26 (Фиг.Зж,к) появляются уровни логических нулей, приэтом производится перезапись данных М с выходов 25 блока 20 в блок 14 памяти по входам 16 данных по нулевому 1448393 8 ется перезапись в блоке 14 памяти адресу АО. В интервале времени ТЗ,(фиг.Зд) блок 20 осуществляет счет импульсов, поступающих на его счетныйвход 21 с выхода 33 блока 26 (Фиг,Зд)которые Формируются из сигналов генератора 1 с его выхода 2 и количество которых равно М, при этом моментокончания счета Фиксируется появлени 1 О ем на выходе 24 блока 20 счета уровня логического нуля (фиг.Зг). Блок36 коммутации в соответствии с адресноц комбинацией на адресных входах38 при...

Номер патента: 1444016

Опубликовано: 15.12.1988

Авторы: Аспандияров, Гулевич, Стенин

МПК: B21C 1/00

Метки: волочения

...к обрабатываемой заготовке, В результате этого, ток проходит через заготовку до волоки, заготовку после волоки и через контакт 4, Затем переменный ток проходит через перемычку 10 на выходную 9 клемму скользящего контакта. Наконец с входной 8 клеммы скользящегоконтакта ток далее поступает через понижающий трансформатор к источнику питания, При выполнении скользящего контакта 3 из металла, обладающего высоким омическим сопротивлением (вольфрам, нержавеющая сталь), обрабатываемая заготовка, нахоцящаяся внутри контакта 3, нагревается значительно, Это повышает с одной стороны пластичность заготовки, а с другой - температуру обжимного 19 и калибрую- щего 20 участков волоки. От рабочего и калибрующего участков энергия, выделяющаяся при...

Номер патента: 1441467

Опубликовано: 30.11.1988

Авторы: Краснюк, Стенин, Шевченко

МПК: H03K 3/64

Метки: импульсов, последовательностей, формирователь

...импульсов на выходе 11 блока 3, подсчитываемое блоком 4, не станет равным числу, записанному на входной шине 6 данных блока 4 (на фиг.5 это число равно п), После этого происходит переброс логических уровней потенциалов на выходах блока 4 и возобновление вышеописанного цикла работы формирователя. В ка" честве блока 12 коммутации может быть использован двухвходовой логический элемент ИЛИ.Блоки 3 и 4 синхронизации работают следующим образом, В исходном состоянии, когда на входе 9 разрешения и1441467 35 Данные ДО ес 45 50 55 А О О 1 О фазход- ения первом адресном входе запоминающего устройства 25 поддерживается потенциал уровня логического нуля, а адресный счетчик 24 установлен в еди 5 ничное состояние, на втором адресном входе запоминающего...

Номер патента: 1432610

Опубликовано: 23.10.1988

Авторы: Зубец, Стенин

МПК: G11C 27/00

Метки: выборки-хранения

...управлением.Устройство работает следующим об"разом.В режиме выборки на входе 8 устройства формируется логический сигнал, который направляет ток первого2 и второго 3 преобразователей с входов переключателей 4 и 5 тока на ихЗОпервые выходы, входы управления блока 1. Блок 1 находится в состояниивыборки, напряжечие на выходе 10устройства соответствует напряжениюна входе 9 устройства. На выходе усилителя 7 напряжение соответствует напряжению на элементе 6.В режиме хранения на входе 8 устройства и входах переключателей 4и 5 появляется логический сигнал,который направляет ток преобразователей 2 и 3 с входов переключателей4 и 5 на их вторые выходы. Поступление противофазного управляющего токана первый и второй входы...
