F16C 19/34 — радиально-упорные

Номер патента: 109100

Опубликовано: 01.01.1957

Авторы: Жарницкий, Томашов, Цыпкин

МПК: F16C 19/32, F16C 19/34

Метки: коническими, подшипник, роликами, упорный

...радиальный разрез предлагаемого упорного подшипника; ня фиг. 2 - вид сверху без кольца с частичным разрезом.Между двумя безбортовыми кольцами 1 и 2 с коническими дорожками качения помещены конические ролики 3, снабженные цапфами 4 и б. Цапфы 4 помеиены в гнездах сепаратора б. На цапфы д, расположенные у большего диаметра ролика, насажен ы внутренние кольца 7 радиально-упорного шярикоподшипника. Наружное кольцо 8 последнего смонтировано в яезде сспараторя б и взаимодействует с винтовым упором 9, с помощью которого ролики можно перемещать вдоль их продольной оси и тем самым регулировать величину осевого зазора и при М) 109100ходящсйся цд данный ролик нагрузки, Сепаратор 6 снабжен кольцом 10 из антифрикциоцного материала....

Номер патента: 149974

Опубликовано: 01.01.1962

Автор: Казанский

МПК: F16C 19/34, F16C 35/04, F16C 41/02 ...

Метки: жесткости, компенсации, конструкции, неравномерной, опорно, поворотной

Номер патента: 179004

Опубликовано: 01.01.1966

Автор: Новиков

МПК: F16C 19/34, G01B 5/24, G01D 5/10 ...

Метки: контакта, подшипниках, радиальноупорных, угла, шариковых

...собранном виде с приложением нагрузки, 15 отличающийся тем, что, с целью повышенияточности и упрощения измерений, направление нагрузки изменяют до исчезновения относительного осевого смещения колец, после чего вычисляют угол контакта по формуле:= 0,823 1 где а - угол контакта; р - угол между гравлением нагрузки и плоскостью врап.25 подшипника,Известные способы определения угла контакта в радиально-упорных шариковых подшипниках в собранном виде с приложением нагрузки, при которых одно кольцо подшипника закрепляют, а второе поворачивают на определенный угол, после чего судят об угле контакта по величине угла поворота сепаратора, не всегда позволяют получать требуемую точность, так как при вращении неизбежно относительное проскальзывание...

Номер патента: 179005

Опубликовано: 01.01.1966

Автор: Новиков

МПК: F16C 19/34, G01B 5/24

Метки: контакта, угла

...позволяющие находить такое направление нагрузки, при котором относительное осевое смещение колец отсутствует.В устройстве использованы вспомогательный подшипник, валик с вертикальной осью, на котором установлены на определенном расстоянии проверяемый и вспомогательный подшипники, расположенные в неподвижном корпусе, прибор для измерения длин, закрепленй 1 и вспомогательный 2 подновлены на общем валике 3 и се 4, несущем прибор б для изпаконечппк которого упирается а, Нагрузив подшипник 1 подку постоянного начального груначальный отсчет по прибору 5. у подвешивают постоянный ра- В определенной точке валика никами к нему прикреплен коперекинутого через блок 9, заа корпусе. Ко второму концу шивают переменный измери, величина которого...

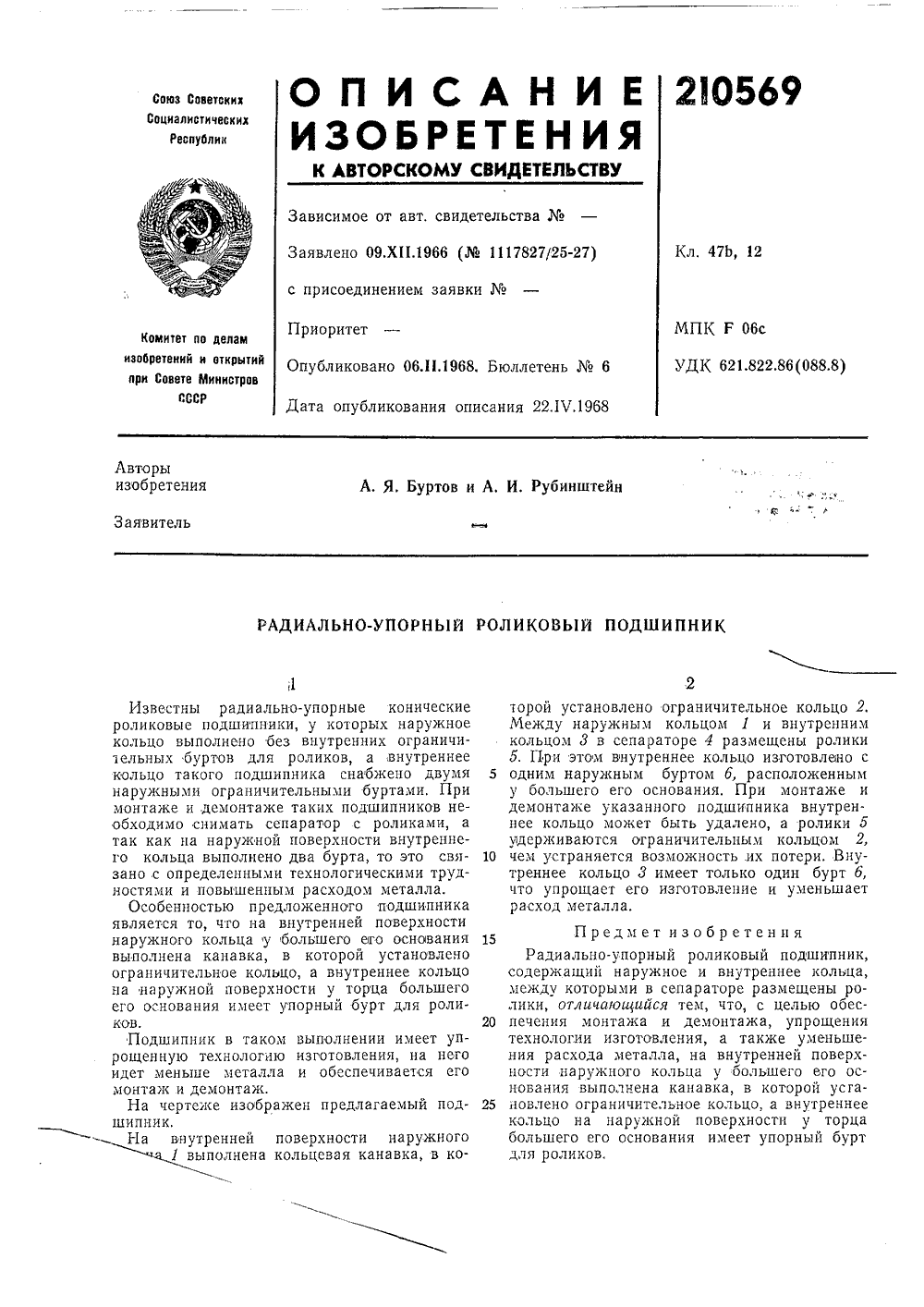

Номер патента: 210569

Опубликовано: 01.01.1968

Авторы: Буртов, Рубинштейн

МПК: F16C 19/34, F16C 33/58

Метки: 210569

...на внутренней поверхности наружного кольца у большего его основания выполнена канавка, в которой установлено ограничительное кольцо, а внутреннее кольцо на наружной поверхности у торца большего его основания имеет упорный бурт для роликов.Подшипник в таком выполнении имеет упрощенную технологию изготовления, на него идет меньше металла и обеспечивается его монтаж и демонтаж.На чертеже изображен предлагаемый подшипник,На внутренней поверхности наружного.евыполнена кольцеван канавка, в ко. торой установлено ограничительное кольцо 2, Между наружным кольцом 1 и внутренним кольцом 3 в сепараторе 4 размещены ролики а. При этом внутреннее кольцо изготовлено с 5 одним наружным буртом б, расположенныму большего его основания. При монтаже и...

Номер патента: 518583

Опубликовано: 25.06.1976

Авторы: Бурдаев, Греков, Мельник

МПК: F16C 19/34

Метки: контакта, постоянным, радиально-упорный, углом, шарикоподшипник

...оси этих отверстий наклонены к центральной оси сепаратора под углом, равным углу контакта подшипника,Это обеспечивает уменьшение трения шариков о кромки базовых отверстий и уменьшение износа сепаратора, т.е. увеличениедолговечности подшипникового узла.На фиг. 1 изображен ттредлагаемый радиально-упорный подшипник; на фиг. 2 - сенаратор предлагаемого подшипника. М Предлагаемый радиально упорный подшипник с постоянным углом контакта содержитнаружное 1 и внутреннее 2 кольца, шарики3 и коробчатый сепаратор 4 с гнездами 5для шариков 3 и с плоскими стенками 6,расположенными наклонно к образующейцилиндрической поверхности сепаратора подуглом, равным углу контакта Р подшипника,и в которых выполнены базовые отверстия7, центрирующие шарики...

Номер патента: 552441

Опубликовано: 30.03.1977

Авторы: Ким-Даров, Ныс, Оснач, Рассохин

МПК: F16C 19/34

Метки: конический, подшипник, роликовый

...поскольку при их изготовлении невозможно выдержать одинаковый размер по длине, и, следовательно, натяг достигается только для роликов с максимальными осевыми размерами.Целью изобретения является повышениежесткости подшипника и увеличение срока 5 службы.Это достигается тем, что в предлагаемомподшипнике в каждом ролике со стороны большего диаметра выполнено глухое цилиндрическое гнездо, в котором с возможностью 10 осевого перемещения установлен торцовыйэлемент, выполненный в виде стержня со сферической головкой, взаимодействующей с упорным буртиком внутреннего кольца, и упругого элемента, например пружины, обхва тывающего стержень и расположенного междуего головкой и торцом большего диаметра.На чертеже схематически изображен предлагаемый...

Номер патента: 609930

Опубликовано: 05.06.1978

Авторы: Коднир, Цуркан, Цюренко, Ямпольский, Яхин

МПК: F16C 19/34

Метки: подшипник, роликовый, цилиндрический

...роликовый подшипник; на фиг. 2 - схема сопряжения плоской части торца ролика с радиусной зоной (узел 1 фиг. 1).Роликовый подшипник состоит иэ наружного кольца 1, роликов 2, внутреннего коль.ца 3 и сепаратора 4. Наружное кольцо 1имеет направляющие борты Ь с развалом Л.Каждый ролик выполнен с радиусными зонами 6 н плоскими торцами 7. В месте персО хода раднусной зоны в плоский торец роликимеет криволинейный переходный участок сопряжения 8, Этот участок начинается иа уров.не точки 9 начала развала борта 5 наружногокольца и имеет длину С, равную 0,3 в . 0,4 несущей высоты 1 т борта 5, и наибольшее удаление5от плоскости торуа 7 ролика, равное 0,3 - 0,5величины развала Л борта 5,Благодаря такому выполнению роликов достигается...

Номер патента: 616449

Опубликовано: 25.07.1978

Авторы: Владимиров, Григорьев, Заитов, Матвеев, Орлов, Саверский, Устинов

МПК: F16C 19/34

Метки: радиально-упорный, шарикоподшипник

...увеличению несущей способности шарикоподшипника,Указанная цель достигается выполнением по крайней мере на одном из колец радиально-упорного шарикоподшипника дорожки ка. чения эллиптического профиля с размеще 2нием большой оси эллипса в плоскости контакта шарика с дорожкой качения.На фиг 1 изображен предлагаемый шарикоподшипник с двумя дорожками качения эллиптического профиля; на фиг. 2 - то Кс, с одной такой дорожкой.5 Подшипник содержит наружное 1 и внутреннее 2 кольца и тела качения (шарики) 3, размещенные в сепараторе 4 (подшипник может быть выполнен и без сепаратора).Профиль дорожки качения имеет форму эллипса 5, причем большая ось эллипса наклонена к оси подшипника под углом а, равным углу контакта тел качения с дорожкой, т. е....

Номер патента: 619704

Опубликовано: 15.08.1978

Авторы: Грищенко, Санько

МПК: F16C 19/34

Метки: конический, роликоподшипник

...что сопровождается повыцьеььием момента трения подшипника.Цель изобретения - уменьшение момента трения подшипника,Это достигается тем, что предлагаемый 1подшипник снабжен закрепленным на неподвижном кольце дополнительным кольцом,на котором расположен упорный бурт.На чертеже показан конический роликоподшипник.2Г 1 одшипник содержит подвижное внутреннее кольцо 1, неподвижное наружноекольцо 2, дополнительное кольцо 3 с упорным буртом 4, конические ролики 5, шарики 6, сепаратор 7 с фланцем 8. Дополнительное кольцо 3 закреплено на неподвижном 2 кольце 2, ролики 5 расположены в сепараторе 7, а шарики 6 размещены в его фланце 8 по окружности.При этом диаметр окружности, соед ,цей центры шариков, определяется п муледЗ2 д со /О+Зс 1 со З где с...

Номер патента: 641187

Опубликовано: 05.01.1979

Автор: Мирополец

МПК: F16C 19/34

Метки: качения, подшипник, роликовый, сферический

...Кромее мап пределдщипника, тае ролики нач п. нагрузке подшипниктого, в известном поьный наклон вапа кк как при бопьшем 5 распад шипник оси по наклон т выходить за предепыБе опец бопее,ь изобретенияй способностки подшипник ем наполовину,- увеличение ос ой опико 3 выполнен с вогнутой образуюцилиндрическими участками 7в, Ролики размещены в сепара несу щ разбо нагру и предотвращение при действии осево и. ор Рижский Краснознаменный институт инженеров гражд авиации имени Ленинского Комсомола641187 ф Подшипник работает спедук,щим образом.При вращении вада вместе с внутренним кольцом 1 ролики 3 перекатываются по поверхностям качения колец, При етом сепаратор 8 йредотвращает касание роликов друг друга. Общая ось вала и внутреннего кольца 1 может...

Номер патента: 817345

Опубликовано: 30.03.1981

Автор: Ким-Даров

МПК: F16C 19/34

Метки: роликоподшипник, сферический, упорный

...дорожкой качения, то есть дорожкой, ширина которой больше радиуса контактирующего с ней торца ролика, и сепаратор со шпильками, каждая иэ которых входит в осе вое отверстие бочкообразного ролика 11. 15Недостатком указанного упорного сферического роликоподшипника является возможность заклинивания роликов на шпильках и значительное трение между торцом ролика и вспомога тельной дорожкой качения тугого коль ца вследствие того, что осевые от" верстия в роликах выполнены сквознымиЦель изобретения - повышение гру" эоподъемности и долговечности упорного сферического роликоподшипникаУказанная цель достигается тем, что в упорном сферическом .роликоподшипнике, содержащем свободное кольцо, 30 о кости,етр817345 Формула изобретения оставитель...

Номер патента: 1183739

Опубликовано: 07.10.1985

Авторы: Заитов, Ким-Даров, Мавромати, Яхин

МПК: F16C 19/34

Метки: конический, роликоподшипник

...СССРений и открытийРаушская наб д. 4/5 аказ 6251 Вдписное 13 лиал ППП "Патент", г, Ужгород, ул. Проектная,1 11837Изобретение относится к машиностроению а именно к коническим роликоподшипйикам.Цель изобретения - снижение энергетических потерь, 5На фиг. 1 изображен конический роликоподшипник, с различными стопорными элементами, продольный разрез; на фиг, 2 - разрез А-А на фиг, 1.Конический роликоподшипник имеет О наружное кольцо 1 и внутреннее кольцо 2 с кольцевой канавкой 3 на его рабочей поверхности со стороны меньшего торца, тела 4 качения, размещенные в сепараторе 5, стопорный элемент 6, расположенный в кольцевой канавке 3, дополнительный стопорный элемент 7, размещенный в выполненной на рабочей поверхности наружного или...

Номер патента: 1286845

Опубликовано: 30.01.1987

Автор: Кринецкий

МПК: F16C 19/34

Метки: осями, перекрещивающимися, радиально-упорный, роликоподшипник

...перекрещивающимися осями.Целью изобретения является повышение надежности,На чертеже изображен подшипник,продольный разрез.Радиально-упорный роликоподшипник с перекрещивающимися осями имеет наружное 1 и внутреннее 2 кольца,размещенные между ними ролики 3 исепаратор, выполненный в виде отдельных сферических элементов 4,смонтированных на пересечении несущих поверхностей дорожек 5 и 6 качения каждого из колец, причем сферические элементы одного кольца смещены относительно сферических элементов другого кольца, а каждый ролик 3 выполнен со сферическими углублениями 7 на торцах 8, в которыхразмещены упомянутые сферические элементы 4,При вращении наружного кольца 1относительно внутреннего дорожки 5качения увлекают во вращение ролик3, при...

Номер патента: 1555555

Опубликовано: 07.04.1990

Автор: Кузнецов

МПК: F16C 19/34

Метки: роликоподшипник, упорно-радиальный

...составные наружное и внутреннее кольца с дорожка.ми качения и перекрестно расположенныемежду ними конические ролики. Осисимметрии роликов расположены под равными острыми углами к оси подшипника.,инакое выполнение обеспечивает воспри,.ятие подшипником как радиальной, так11 и осевой нагрузок. 1 ил,При этом работает пара колец которые опираются ролики. Момен ствующий в плоскости, в которой ось подшипника, воспринимается паро сил, одна сила направлена по нормал к образующей боковой поверхности ро ка, ось которой пересекает ось подшипника, например под углом , а догая сила - под углом 180 - ь . На опору могут действовать радиал ная и осевая нагрузки, значительноразличающиеся по величине. Изменяя ф угол , можно создавать разные под- СЛ...

Номер патента: 1733744

Опубликовано: 15.05.1992

Авторы: Пацер, Потапов, Резников, Розенблюм, Свирский, Седов, Хомяков, Юрченко, Яхин

МПК: F16C 19/34

Метки: двустороннего, действия, подшипник, роликовый, упорный

...подшипника или их износа.Стабилизация величины Рпред может быть получена также применением упругих элементов 5 с пологим участком (квазинулевым) характеристики жесткости в окрестности величины Япред его предварительного поджатия, При этом, как можно увидеть из схемы на Л Я фиг; 2, реальным изменениям Л Я величины поджатия упругого элемента, связанным с неточностью изготовления или износом, соответствуют незначительные изменения Ь Р усилия Рпред предварительного поджатия, Реально в качестве упругого элемента с квазинулевым участком характеристики жесткости могут быть использованы отдельные виды тарельчатых пружин,сипьфонов и др.Принципиально возможен и конструктивный вариант с выполнением упругих эле 5 10 15 20 25 30 35 40 ментов 5...

Номер патента: 1828961

Опубликовано: 23.07.1993

Авторы: Андриевский, Гайдамака, Лагутин

МПК: F16C 19/34

Метки: роликоподшипник

...к д появлению так называемого эффекта "токарного резца", достигается путем ограничения угла поворота ролика в гнездей сепаратора. При этом точечный контакт повернутого торца ролика с острыми кромками бортов наружного кольца (см. фиг.2, точки А и В) преобразуется в конт зкт повернутого торца ролика с плоскостью основания сепаратора (см, фиг.3, точки А и В) где исчезает эффект токарного резца, счищаю 1828961щего смазку, и появляется возможность образования масляной пленки междутрущимися деталями подшипника качения. В случае, если сепаратор изготовлен иэ цветного металла обеспечивается дополнительное снижение трения ролика с деталями подшипника за счет уменьшения коэффициента трения пары сталь - цветной металл по сравнению с парой сталь по...
