F16C 23/04 — самоустанавливающиеся

Номер патента: 64343

Опубликовано: 01.01.1945

Автор: Петрусевич

МПК: F16C 17/03, F16C 23/04

Метки: подшипник, сегментный

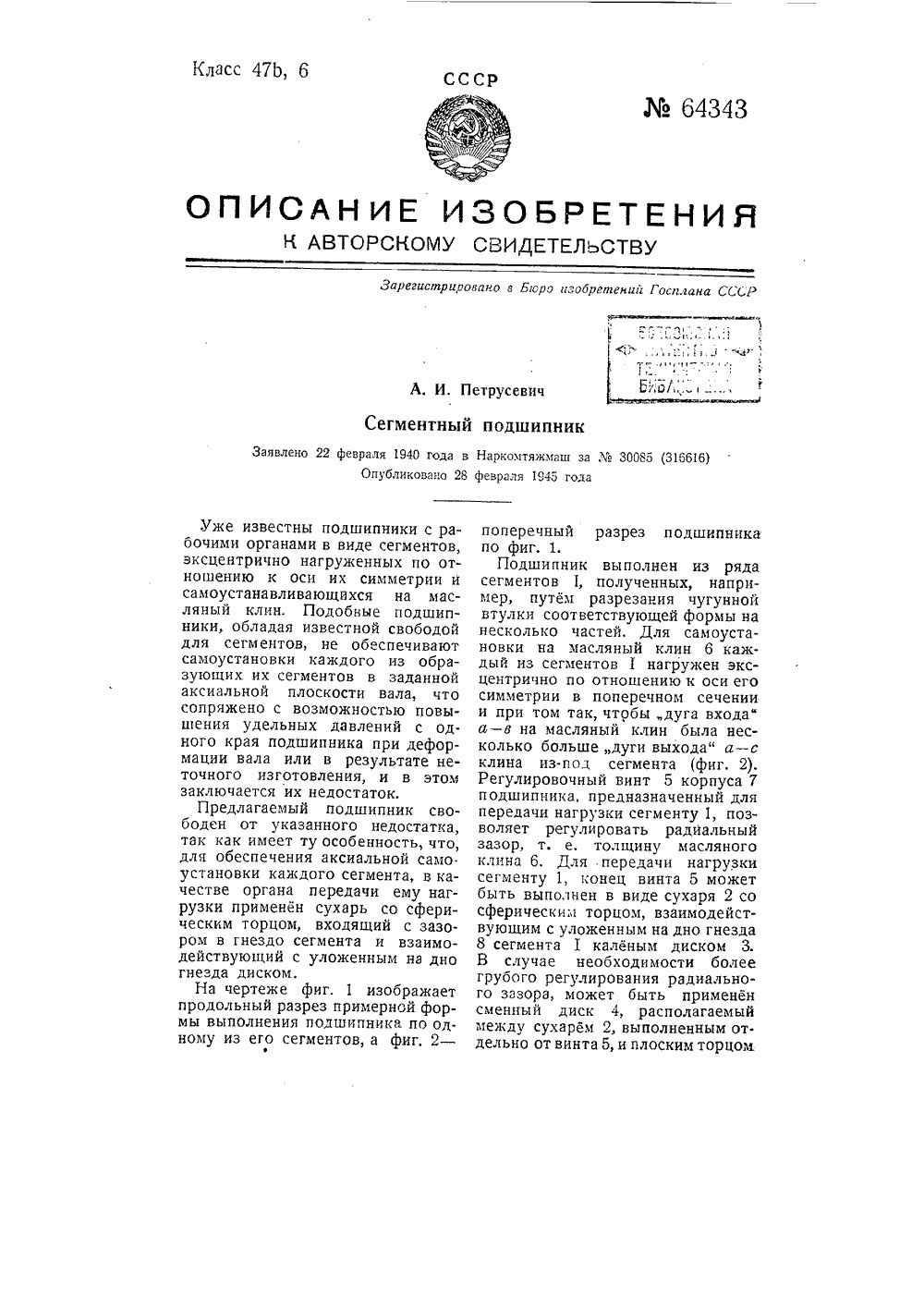

...для передачи нагрузки сегменту 1, позволяет регулировать радиальный зазор, т. е. толщину масляного клина б. Для передачи нагрузки сегменту 1, конец винта 5 может быть выполнен в виде сухаря 2 со сферическим торцом, взаимодействующим с уложенным на дно гнезда 8 сегмента 1 каленым диском 3. В случае необходимости более грубого регулирования радиального зазора, может быть применен сменный диск 4, располагаемый между сухарем 2, выполненным от. дельно от винта 5, и плоским торцомМ 64343 фнг, 1 Фиг. 2 Отв. редактор Д. А, Михайлов Техн. редактор М, В. СмольяковаЛ 123597 Подписано к печати 16/71 1946 г, Тираж 500 экз. Цена 65 коп. Зак, 202 планиздата, им. Воровского, Калуга ипографи этого винта. Так или иначе выполненный сухарь 2...

Номер патента: 88455

Опубликовано: 01.01.1950

Автор: Филанович

МПК: B23K 11/06, B23K 11/31, F16C 23/04 ...

Метки: контактных, машин, опор, разгрузки, шовных, электрических

...4 и гайки 5 закреплено на валу, а наружное кольцо с помощью фланца б укреплено в подшипнике 7, который смонтирован на сганине 8.Вторая опора установлена на передней концевой неподвижной части станины и выполнена в виде двух шариковых подшипников 9, смонтированных в общем держателе 10, Наружные кольца шарикоподшипников обкатываются по специальному кольцу 11, насаженному на вал 1,Указанные опоры разгружают токопередающие поверхности между валом и примыкающими к нему основанием 12 и крышкой 13 от сварочного давления.Разгрузка этих поверхностей достигается посредством изменения положения вала 1 по отношению к токоведущим неподвижным частям 12 и 13 с помощью регулировочного винта 14.88455 Предмет изобретения ректор А, Горшунод едактор С....

Номер патента: 89051

Опубликовано: 01.01.1950

Автор: Вальтер

МПК: B24B 41/04, F16C 23/04, F16C 33/04 ...

Метки: подшипник, радиальный, регулируемый, скольжения

...вкладышей при регулировании,На фиг. 1 схематически изображен продольный разрез подшипника; на фиг. 2 - разрез пс линии 11 - 11 на фиг, 1; на фиг. 3 - разрез по линии 111 - 111 на фиг. ; на фиг, 4 - разрез по линии 1 - 1 на фиг. 1.В корпусе 1 установлен шпиндель 2, вращающийся в двух подшипниках. Внутренняя поверхность обоймы 3 каждого подшипника выполнена конической и сопряжена с передвижными клиновидными сегментными вкладышами 4, взаимодействующими со шпинделем 2. Вкладыши 4 расположены в сквозных радиальных пазах переставной вдоль оси втулки б, что обеспечивает возможность одинакового перемещения вкладышей при регулировании, На наружной стороне вкладышей 4 имеются пазы, в которых жестко закреплены одним концом пружины б, опирающиеся...

Номер патента: 209922

Опубликовано: 01.01.1968

Авторы: Белый, Купчинов

МПК: F16C 23/04, F16C 27/02, F16C 33/04 ...

Метки: подшипник, скольжения

...трущаяся поверхность в отдельных секторов, соедине телом подшипника при помо чающийся тем, что, с целью фирующей способности и са тор:в, ножки выполнены фа маной линии, а ширина их п ка меньше его длины. раоовиде вным отли- демп- сек лопннкоторомыполнена внных с оснощи ножек,повышениямоустановкислнны мп - г.о оси подш Известны секторные подшипники скольжения, состоящие из корпуса, в отверстии которого за одно с ним выполнены радиально расположенные ножки, поддерживающие секторы подшипника, 5Такие подшипники имеют недостаточную способность самоустанавливаться при перекосах вала. Кроме того, эти подшипники имеют низкую демпфирующую способность.В предложенном подшипнике ножки секто ров выполнены зигзагообразной формы, а осевой их размер...

Номер патента: 213476

Опубликовано: 01.01.1968

Автор: Токовой

МПК: F16C 23/04, F16C 33/20

Метки: подшипник, шарнирный

...подшипника,Он состоит из внутреннего сферического кольца 1 и наружного сферического кольца 2Кольцо 1 имеет металлический каркас 3, сферическая и цилиндрическая поверхности которого имеют пластмассовую облицовку 4 и 5. Для надежного крепления к металлическому каркасу облицовки 4 и 5 сосдипены между собой перемычками 6, получающимися при литье. Один из торцов металлического каркаса внутреннего сферического кольца имеет цилиндрический поясок 7 с прорезями. Цилиндрический поясок 7 служит для надежной фиксации металлического каркаса внутреннего кольца в прессформе, что улучшает технологию его облицовки,В прорезях цилиндрического пояска при облицовке образуется пластмассовая перемычка, которая надежно крепит Облицовки к каркасу.Во время...

Номер патента: 236137

Опубликовано: 01.01.1969

Авторы: Гаврилок, Ковалевский

МПК: F16C 17/10, F16C 23/04

Метки: опорах, опорно-упорный, подшипник, скольжения, сферических

...ановлены сы шенк 11 а чертеже изобракена конструкция опорно-упорного подшипника скольжения на сфе рических опорах.В предлагаемом опорно-упорном подшипн ке шейка вала 1 опирается на вкладыш имеющий сферическую опорную поверхность 1. 20Осевое усилие с упорного гребня 4 передается (в зависимости от его направления) на пакеты упорных колодок б или б, опирающихся иа шайбы 7 и 8. Последние сферическими поверхностями контактируют с соответствую щими поверхностями колец с и 10. Причем, опорный вкладыш, пакеты упорных колодок, шайбы и кольца установлены в общей обойме 11, Выполненной в корпусе подшипника 12Г 1 ри изменении наклоча вала опорный вклз- ч 0 Предмет изоореОпорно-упорный полшипцик сферических опорах, содер в которой расположен сфер...

Номер патента: 255705

Опубликовано: 01.01.1969

Автор: Сибирское

МПК: F16C 23/04, F16C 37/00

Метки: опора, сферическая

...поверхностями, постепенно выдавливается, что приводит к возникновению сухого трения в зоне контакта и, следовательно, к интенсивному износу сопрягаемых поверхностей, а также к увеличению момента трения.Целью настоящего изобретения является создание более надежной конструкции сферической опоры.Это достигается выполнением опоры, центр сферы пяты которой расположен эксцентрично оси ее вращения,На чертеже изображена сферическая опора в разрезе. Она содержит сферическую пяту 1 и плоский подпятник 2. Центр сферы пяты смещен относительно оси ее вращения на величину е, При вращении пяты площадка ее контакт с подпятником постоянно меняет свое положение, поэтому нанесенный на рабочие контактирующие поверхности первоначальный слой смазки...

Номер патента: 284753

Опубликовано: 01.01.1970

Авторы: Иностранна, Карл

МПК: F16C 23/04

Метки: опора, скольжения

...таком выполнении спиральных канавок опора может быть использована для реверсивного вр ащения.Подпятник снабжен фланцем 7, который 25покоится на крышке 8 гильзы 9, охватывающей опору.Фланец может быть плоским, коническимили может быть снабжен цилиндрическимучастком для создания масляной ванны. Вну- ЗОтри гильзы размещена втулка 10, охватывающая вал 11, с незначительным зазором междуними.Оболочка также снабжена фланцем 12,который опирается на плоскую опорную поверхность И на конце вала, Подпятник и ооолочка могут быть радиально смещены относительно своих опор, и поэтому шар может автоматически занять положение, в котором егоцентр располагается на оси вращения вала. 40Так как подпятник поддерживается окружающей опорной поверхностью 14,...

Номер патента: 321645

Опубликовано: 01.01.1971

Авторы: Браге, Гаврилов

МПК: F16C 23/04

Метки: газовая, опора

...6.Опора пмеег обычно трц цлц более сег.мецгцх вкладышей. дмет изобретения 1. Газовустановленрах сегменвалу пружцелью упр На чертежезовая опора. Вал 1 опирУСТ 11 ЯВЛИВЯЮЦ рни- ЕЕ К то,шециИзобретешЕе относится к высокоскоростным опорам с газовой смазкой.Известны газовые опоры, содержащие корпус и установленные в нем на сферически.( шарнирах сегментные вкладыши, прижимаемые к валу пружинами. Недостатками таких опор являются трудность обеспечения необходимой цагружающей силы, действующей ця Вер.(цц 1 сег.Сцт В(ладышя, я также цеоб. ходимость рязборке 1 ягрегятя прц настройке пружинных цяружяОщцх устройсВ.Г 1 редлагяемая опора отличается тем, что оца снабжена Г-Ооразцымц кроцшгсйцамц, связаццымц с корпусом при помощи упругих пластин,...

Номер патента: 385099

Опубликовано: 01.01.1973

Авторы: Блохин, Завацкий, Плешаков, Попов, Постное, Фролов

МПК: F16C 13/06, F16C 23/04

Метки: опора, самоустанавливающаяся

...с соответствующей внутренней сферической поверхностью наружной обоймы, установленнойв корпусе, состоящей из двух частей с разъемом в плоскости перпендикулярной оси вала,и имеющей упругие уплотнительные бурты, атакже содержащая устройство для соединения 10частей наружной обоймы.Предлагаемая опора отличается от известной тем, что внутренняя обойма имеет меньшую ширину, чем наружная, причем междуторцами внутренней обоймы, валом и внутренней сферической поверхностью наружнойобоймы, взаимодействующей уплотнительнымибуртами, с валом, предусмотрены карманы.Устройство для соединения частей наружной обоймы выполнено в виде кольцевого выступа на торце одной из частей, имеющегопродольные надрезы, обеспечивающие упругость его в радиальном...

Номер патента: 557212

Опубликовано: 05.05.1977

Автор: Соо

МПК: F16C 23/04

Метки: подшипниковый, самоустанавливающийся, скольжения, узел

...является увеличение долговечности изделия за счет уменьшения 20 контактных напряжений при перекосах вала.Указанная цель достигается тем, что подшипник выполнен самоустанавливающимся в диаметральных плоскостях, а вкладыши выполнены в виде сегментных шпонок со 25 оустанавпивающийся подшипниковыт" ольжения состоит из вала 1, закре о на опорной балке затвора, сфери подшипника 2 с втулкой из антивла 3, вкладышей 4 и557212 4 формула из обре те ни я4-А витель И, Крыловаед И. Асталош Корректор иценк едактор ховская Заказ 36ИПИ Государ Тираж 1154 Подписивенного комитета Совета Министелам изобоетений и открытийМосква, Ж, Раушская наб.,4/ ал ППП" Патент", г. Ужгород, ул. Про далев через вкладыши 4 на корпус 5. Под действием нагрузки вал 1...

Номер патента: 699252

Опубликовано: 25.11.1979

Автор: Соколов

МПК: F16C 23/04

Метки: подшипниковый, узел

...кольцом; на фиг, 3 дан вид по стрелке А на фиг. 2. Ъ.;теитяс-Уеня жуяб,я 1 чФ-е;Подшипниковый узел содержит фиксатор, взаимодействующий со сферической наружной поверхностью внутреннего кольца 1 подшипника, выполненного в виде кольцевого выступа ффа обоймы 2. Эта обойма обхватывает кольцо 3 подшипника, имеющее навнутренней поверхности пазы бф, обращенные к упомянутому выступу. На наружной сферической поверхности внутреннего кольца 1 имеется цилиндрический поясок вф, диаметр которого меньше (д) диаметра выступа а 1. Устройство работает следующимобразом. В случае колебательныхперемещений обоймы 2 с подшипником,не имеющим вала, внутреннее кольцо 1поворачивается в наружном кольце 3в любом направлении. заняв положение, при котором совмещены...

Номер патента: 727887

Опубликовано: 15.04.1980

Автор: Чурюмов

МПК: F16C 23/04

Метки: подшипниковый, узел

...- разрез А-А на фиг. 1; на фиг. 3 вариант исполнения по)тщипникового узла скольжения; на фиг. 4 - разрез Б-Б на фиг, 3.1 одшипниковыйузел содержит вкладыш 1 с цилиндрической поверхностью 2, охватывающей цапфу вала 3 и опирающийся своей опорной поверхностью 4 на цилиндрическую поверхность 5 промежуточного элемента 6, имеющего опорную плоскую поверхность 7, сопрягающуюся с плоской упорной поверхностью 8 цилиндрического углубления, выполненного в корпусе 9. Опорная поверхность 4франса 1 О Заказ 1108/3695 Подписное ЦНИИПИ ф, 3 "7278 вкладыша 1 может быть выполнена в виде призмы 10, а контактирующая с ней поверхность 5 промежуточного элемента 6 вйполнена в этом варианте соотвечъственно профилю призмы 10. Треннескольжения в узле может быть...

Номер патента: 746135

Опубликовано: 05.07.1980

Автор: Марцинкевичюс

МПК: F16C 23/04

Метки: автоматическим, многоклиновой, подшипник, регулированием, самоустанавливающийся

...оси штыре 3, 55 цо 34 служит для крепления мембранырегулировочный элемент, выполненный в 32 .к крышке 9. Шпиндель 35 установвиде клина 4, расположенный под пря- лен во вкладышах 2,мым углом к оси упругого штыря 3 и Система автоматического регулировакинематически связанный посредством ния содержит преобразователь 18, кото746135 6дит резание) переключатель 40 отклют- чает серводвигатедь 6, отрегулированная ль на холостом ходу шпинделя гидродийамическая сила не меняется, сигнал с преобразователя 18, измеряющего в данномслучае и гидродинамическую силу и силу5резания, поступает в сравнивающее усч- ройство 36, где сравнивается с сигналом задатчика 37, (т.е. из сигнала прео образоватедя 18, являющегося функциейвеличины гидродинамической силы...

Номер патента: 826116

Опубликовано: 30.04.1981

Авторы: Брагин, Горбунов, Матов, Серегин

МПК: F16C 23/04

Метки: вала, опора

...вала 1 центробежного насоса 2содержит цилиндрическую обойму 3 и размещенный в ее полости 4 шарик 5. Обойма3 размещена эксцентрично относительно осивала 1, а ее полость 4 имеет диаметр д, равный сумме диаметра А шарика 5 и удвоенной величины эксцентриситета Т, т. е.с 1=д, +2Полость 4 обычно заполняется смазкой,Опора вала работает следующим образом.При вращении вала 1 возникающие приработе насоса 2 осевая и радиальная силывоспринимаются шариком 5. Вследствие эксцен-,ричного размещения обоймы относительы но оси вала 1 шарик 5 под действием упомянутых сил и сил трения по торцу вала 1и обоймы 2 беспорядочно двигается по всейполости 4 обоймы 3. В этом случае равномерно изнашивается практически вся поверхность шарика 5, что приводит к...

Номер патента: 926396

Опубликовано: 07.05.1982

Автор: Титов

МПК: F16C 23/04

Метки: опора, скольжения

...втельных пластин, иколодка установленругих элементах сотносительно оси вНа фиг. изображения перед началопоперечный разрез; ьжения содержит разъемостоящий из блок карте, охватывающий вал 3 также разъемную колод(ую из верхней и нижней пругие элементы в виде ижней 7 термочувствител92696 15 ю зо вкладыша ч и вала 3, обеспечивая ихсоосность.Дальнейшая работа машин вызывает нагрев крышки 2 и разъемной колодки 3, что уменьшает деформациюблок-картера 1 и могло бы вновьпривести к появлению несоосностиосей вала 3 и вкладыша 1.Однако, поскольку одновременнонагреваются и упругие элементы ввиде термоцувствительных пластин 6и 7 , разъемная колодка 5 с вкладышем 1 сохраняет соосное с валом положение за счет того, что нижняятермоцувствительная пластина...

Номер патента: 1270434

Опубликовано: 15.11.1986

Авторы: Скорынин, Смиловенко

МПК: F16C 23/04

Метки: автоматическим, опора, регулированием, скольжения

...поступающие с задающего устройства 12 и преобразователя 13 через электронный блок 14 выделения максимального размаха колебаний к которому подсоединен записывающий или показывающий прибор 15. Преобразователь 13 выполнен в виде бесконтактного датчика индуктивного типа, который закреплен в корпусе 5 и настроен для измерения радиального смещения вала 16. Датчик 13 устанавливается относительно аттестованной поверхности на валу 16. Для обеспечения точной установки диаметрального зазора в опоре сверху несущего элемента 4 установлен дополнительный сильфон 17 меньшего диаметра, заполненный магнитореологической жидкостью и соединенный с полостью сильфона 3 каналом 18.Для создания силового воздействия на сильфон 17 нредусмотрсн винт 19,...

Номер патента: 1303753

Опубликовано: 15.04.1987

Автор: Курочкин

МПК: F16C 17/02, F16C 23/04

Метки: подшипниковый, скольжения, узел

...проточках втулки 7 и стянутых винтами 10,По линии разъема на одной из втулок выполнены выступы 11, на другой -впадины, контактирующие с выступами,расположенные в местах установки хомутов и образующие замковые части.Кроме того, линия разъема замковых 50частей втулки смещена относительнолинии разъема хомутов на величину,выбираемую конструктивно и позволяющуюпроизводить центрирование одной части втулки относительно другой. В поперечном сечении втулки внутренняяповерхность выступов 11 выполненаплоской и расстояние между ними равно внутреннему диаметру втулки, а на 53 2ружная поверхность выступов цилиндрическая и является частью цилиндрической наружной поверхности втулки, кроме того, они сопряжены с впадинами втулки с зазором. Наружная...

Номер патента: 1314158

Опубликовано: 30.05.1987

Авторы: Барчан, Джанаев, Крепс, Курбатов, Максюшин

МПК: F16C 23/04

Метки: подшипник, сферический, шарнирный

...антифрикционным элементом 2, выполненным на всех участках одинаковой толщины и закрепленным на внутренней поверхности наружного кольца 3, выполненной бочкообразной с радиусом образующей дуги К из центра 01, равным радиусу сферы внутреннего кольца.Расстояние от оси подшипника до наиболее удаленной от оси точки внут ренней поверхности наружного кольца ЗЬ равно40где К - радиус наружной поверхности внутреннего кольца;ц- наибольший (в сечении плоскостью, проходящей черезцентр сферы К, и перпендикулярной оси подшипника)зазор между внутреннимкольцом 1 и элементом 2;Ь - толщина антифрикционногоэлемента.Наружное кольцо 3 выполнено из двух полуколец, соединенных по линии разлома (фиг.З)В ненагруженном состоянии внутрен.нее кольцо 1 опирается на...

Номер патента: 1368517

Опубликовано: 23.01.1988

Авторы: Бреус, Ефремкин, Казимиров, Пистунов, Санин, Сушков

МПК: F16C 17/08, F16C 23/04

Метки: опора, сферическая

...равно йР = Р, 2 Т Б: з 1 п(р 61 где Р - удельное давление на данномЧуровне, определяемое по косинусоидальному законуЯзхп 2 Ю9 п В зЫ"с,ширина сферического элемента на уровне, определяемомуглом (;общая площадь антифрикцион-ного вкладыша;радиус сферической части пя:- 55тьколичества сферических эле"ментов, из которых состоитвкладыш; где Р , - максимальное удельноедавление, возникающее в контакте двухсферических поверхностей,Для приработанных поверхностей идля случая, когда антифрикционныевкладыши формуются непосредственнов сферической опоре, т,е, когда обеспечивается полное (беззазарнае) при-легание трущихся поверхностей, РсОпредьляетоя по следующей формуле: Бмокс Нг, з г(2)2яхп уЙ 1; з 3685 где Б - общая нагрузка на сферическую опору;В...

Номер патента: 1372120

Опубликовано: 07.02.1988

Авторы: Родзин, Рязанов, Цыганков

МПК: F16C 11/08, F16C 23/04

Метки: опора, самоустанавливающаяся

...наружной поверхности кольца 10. В среднем сечении кольца 10 расположены по окружности на равном расстоянии другот друга радиальные резьбовые отверстия 11. В зти отверстия ввернуты регулировочные винты 12 так, что их цилиндрическая реэьбовая часть со шлицом для отвертки выступает надвнешней поверхностью кольца 10, а коническая галтель 13 регулировочного винта расположена внутри кольца 1 О,оУгол конуса головки -40 . Коническиегалтели 13 винтов упираются в боковыеповерхности конических отверстий 14, выполненных в обойме в месте стыка обеих частей обоймы так, что оси отверстий располагаются в плоскостистыка, при этом одна половина конической поверхности отверстия находится на левой части 2 обоймы, а другаяна правой части 3. Наружная...

Номер патента: 1375875

Опубликовано: 23.02.1988

Авторы: Ахремцев, Евдокимов, Попов, Попова, Фердинанд

МПК: F16C 23/04

Метки: подшипник, скольжения, сферический

...оказываются прижатыми к наружным торцам 12 металлического наружного кольца 1. Упруго деформируярадиально наружу разрезное кольцо 1и разрезную полиамидную втулку 4, устанавливают внутреннее металличес 20 кое кольцо 2 на сферическую поверхность в антиФрикционной втулке 4.После установки внутреннего кольца 2 и снятия нагрузки металлическое кольцо 1 и антифрикционная втулка 4 возвращаются за счет упругости в исходное положение, Подшипник собран,Поскольку сопрягаемые поверхности входящих в сферический подшипник скольжения деталей выполнены по свободным размерам и подвижным посадкам,то очевидно, что между торцами 13 разреза 8 наружного кольца 1 и торцами 14 осевого бурта 10 антифрикционной втулки 4 имеется зазор 15, а между наружной...

Номер патента: 1466905

Опубликовано: 23.03.1989

Авторы: Блен, Гедгафов, Космачев, Костиков, Лобжанидзе, Попков, Хрипунов, Ченцов, Черных, Шур, Яйленко

МПК: B23P 11/00, F16C 23/04

Метки: сферических, шарниров

...работы пресса враспор из-за возможных неточностей на ладки.Если касательная- гк профилю матрицыв точке с не доходит до горизонтали, то вогнутый рабочий и плоский донный участки5 10 15 20 25 35 40 45 50 55 матрицы сопрягаются в точке с с переломом и не обеспечивается требуемая величина В, а также благоприятное для последую 1 цей осадки соотношение угл а встреч и внешней поверхности втулки с осадочными бойками, что затрулняет радиальное перемещение металла к центру шарнира при осадке, увелицивгет суммарные энергетические затраты и уменьшает стойкость осадочных бойков.Если касательная 1 впереходит горизонталь, не обеспечивается плавное сопряже 1 ие уцастков а( и Ьс.Таким образом, ь результате обжатия внешней поверхности втулки на...

Номер патента: 1557380

Опубликовано: 15.04.1990

Авторы: Ванек, Шимек

МПК: F16C 23/04

Метки: подшипник, радиальный, самоустанавливающимися, сегментами, скольжения

...опирающимися на торцырезьбовых стулок,На фиг, 1 показан радиальный подшипник скольжения с тремя самоустанавливающимися сегментами, с местнымразрезом; на фиг, 2 - то же, примерустановки опорных элементов, поперечное сечение; на фиг, 3 - подшипник,в котором вращается не вал, а корпус,пример выполнения; на фиг. Ч - то же,сечение,Радиальный подшипник 1 скольженияимеет корпус в Форме кольца с радиальными отверстиями для установки опорных элементов 3, выполненных с центрирующими выступами в виде опорных роликов 1. Последние установлены в выполненных в опорных элементах 3 сквозных продольных пазах, Самоустанавливающиеся сегменты 2 выполнены на опорных поверхностях с выборками, что позволяет им свободно проворачиваться и...

Номер патента: 1624221

Опубликовано: 30.01.1991

Автор: Марцинкявичюс

МПК: F16C 23/04

Метки: многоклиновый, подшипник, самоустанавливающийся, сборки

...магнитные сердечники 15 при сборке ориентированы так, что посадка крышки 12 по отверстиям 44 обеспечивает параллельность плоскости их торцов к заранее отрегулированному (по вышеописанному способу) направлению плоскости сердечника 17, Окончательную электрическую балансировку индуктивного преобразователя осуществляют при помощи винта 20 после сборки, Бинт 20 упирается в шейку 14, поэтому при его вращении упругая перемычка 13 прогибается и магнитные сердечники 15 перемещаются относительно сердечника 17,Упругий элемент 3 (фиг,б. 7) собирают следующим образом, Сначала, как и для фиг.1, шток б устанавливают в отверстии головки упругого элемента 3. Затем к корпусу упругого элемента крепят электрод 33 емкостного преобразователя, Через...

Номер патента: 1781476

Опубликовано: 15.12.1992

Авторы: Бреус, Ефремкин, Казимиров, Пистунов, Сушков

МПК: F16C 17/08, F16C 23/04

Метки: опора, сферическая

...сферической поверхности кольцевую площадку б 8 (фиг.1,2), определяемую при постоянном угле р шириной бр, в угловых мерах, или Вд у)- в линейных. Антифрикционные вкладыши размещены между центральными углами Ъ и уЪ, Тогда среднее нормальное давление на этом участке будет равно Известно, что при контактировании сферической пяты по срезанным полюсом распределение давлений подчиняется закону.Рдг = Рвахс 19 ф,откудад 7 рРндд н 1 ( - ) дрсс с . Рмссс 9 д д дГдд н фи Рдгд а развертке и, соиниями, получим ного вкладыша- =600 ние ис- Результаты по роек пок на45 Фиг.3ания р.а- На установке были проведены сравнинижнюм тельные испытания по прототипу и по заявнее дав- ляемому техническому решению, показалиф до преимущество последнего. Момент трения...

Номер патента: 1796782

Опубликовано: 23.02.1993

Авторы: Грицаенко, Оддакас

МПК: F16C 23/00, F16C 23/02, F16C 23/04 ...

Метки: подшипник, скольжения

...является: повыше- тельному износу.-. " . ние. долговечности покрытия при сохранеУказанные многочисленные способы нии грузоподъемности подшипника за счетскрепления эластичного антифрикционного разгрузки периферийных участков покрыпокрытия с обоймой (корпусом) и использо тия от внешней радиальной нагрузки, вание различного рода периферийных за- Укаэанная цель достигается тем, что в порных элементов не.устраняют основного . известном подшипнике скольжения,содернедостэтка двойной нагрузки на перифе- жзщем внутреннее и наружное кольца с кририйные участки покрытия (или периферий- волинейными опорными поверхностями нйе запорные элементы), а следовательно, З 5 однонаправленной кривизны, а также слой требуют либо сйижения грузоподъемности...

Номер патента: 1820058

Опубликовано: 07.06.1993

Авторы: Гордеев, Кохан, Подгорец

МПК: F16C 23/04

Метки: корпусе, крепления, оси, подшипника, узел, центрирования

...вторую обойму 7 и соединяют ее собоймой 6 равномерно распределеннымипо окружности стягивающими винтами 8.Центрирование оси вала в корпусе путем перемещения подшипника осуществляют следующим образом,Для перемещения центра О подшипника (вала) в заданном стрелкой направленииодновременно вращают в противоположном направлении винты 8, расположенныепротивоположно симметрично с двух сторон обоймы 10 и тем самым устанавливаютразличное по окружности осевое расстояние между обоймами 6 и 7, За счет осевыхпротивоположно направленных перемещений обойм 6 и 7 и деформаций лепестков 4и 5 осуществляют радиальное перемещениеобоймы 10 в нужном направлении. Свободное непараллельное расположение обойм 6,7 обеспечивается за счет выполнения их...

Номер патента: 1821576

Опубликовано: 15.06.1993

Авторы: Гордеев, Кохан, Подгорец

МПК: F16C 23/04

Метки: крепления, подшипника, узел

...перемещения оси подшипниоболочки 4 под воздействием винтов 17 и 5 ка в собранном узле в любом направлении перемещение в радиальной плоскости оси радиуса, причем с точностью до одного микподшипника вала) обозначены соответст- рона.: венно "с", "в" и "а". ф о р м у л а и зо б р е т е н и яМонтаж узла крепление осуществляют 1, Узел крепленияподшипника, содерследующим образом, .10 жащий корпус с внутренней цилйндричеТонкостенную оболочку 4 изготавлива- ской поверхностью, подшипник сютизлистовойзаготовкипутемштамповки, закрепленным в нем валом машины и задеформации и сварки кромок. Затем на обо- крепленную в корпусе гибкую опору, охвалочку 4 с обеих сторон устанавливают коль- тывающую с возможностью контакта цр И и 16 с винтами 17, после...

Номер патента: 1834997

Опубликовано: 15.08.1993

Авторы: Бондарев, Кушниров, Топоров, Червяков

МПК: F16C 23/04

Метки: гидродинамическая, опора, сегментная

...5, По меньшей мере один регулировочный винт снабжен пьезоэлектрическим кристаллом 6, Пьезоэлектрический кристалл 6 подключен к системе регулирования 7 с датчиками, В корпусе 2 предусмотрены1834997 АЗ динамическая сегментная опора содержит смонтированные в корпусе регулировочные винты со сферическими опорными наконечниками и опирающиеся на них сегментные вкладыши, В одном из регулировочных винтов размещен пьезоэлектрический кристалл, подключенный к системе регулирования с датчиками. При подводе к кристаллу напряжения он изменяет свои размеры и перемещает сегментный вкладыш для корректировки рабочего зазора между цапфой вала и сегментным вкладышем. Это обеспечивает повышение жесткости опоры 1 ил две магистрали 8 и 9 для подвода масла и...
