Ихсанов

Номер патента: 1210508

Опубликовано: 20.08.2000

Авторы: Алсынбаева, Асфандияров, Бикчентаева, Ихсанов, Мавлютов, Островский, Хлесткин, Ягафарова

МПК: E21B 43/22

Метки: бактерий, подавления, роста, сульфатвосстанавливающих

Способ подавления роста сульфатвосстанавливающих бактерий при заводнении нефтяного пласта, заключающийся во введении в нагнетаемую в пласт воду химического реагента на основе хлористого натрия, отличающийся тем, что, с целью повышения эффективности подавления за счет снижения расхода химического реагента на основе хлористого натрия, в качестве последнего в нагнетаемую в пласт воду вводят отходы производства этилендиамина следующего состава, мас.%:Полиамины в виде гетероциклических и ациклических оснований - 0,9 - 3Карбонат натрия - 1,5 - 1,6Едкий натр - 0,23 - 0,24Вода - 5,0 - 6,0Хлористый натрий - Остальное

Номер патента: 681741

Опубликовано: 20.07.1999

Авторы: Березин, Берлин, Вагапов, Васильев, Величко, Генин, Горин, Горячев, Ихсанов, Попов, Сировский, Трегер

МПК: C07C 17/04, C07C 17/08, C07C 19/043 ...

Метки: дихлорэтана, совместного, хлористого, этила

Способ совместного получения хлористого этила и 1,2-дихлорэтана жидкофазным взаимодействием этилена с хлором и хлористым водородом при температуре 40-65oC при мольном соотношении хлора и хлористого водорода 0,11-0,25:1 в присутствии катализатора - безводного хлористого алюминия, отличающийся тем, что, с целью увеличения выхода целевых продуктов, процесс ведут при мольном соотношении этилена и смеси хлористого водорода и хлора 0,83-0,99:1 при кипении реакционной массы.

Номер патента: 1814929

Опубликовано: 15.05.1993

Авторы: Азметов, Гаскаров, Гумеров, Ихсанов, Карамышев, Фатхутдинов

МПК: B05C 1/06

Метки: адгезионного, нанесения, покрытия, силового

...которые контактируют с телом трубопровода перед силовым каркасом. Внутои открытий горловины выполнены обмазывающие щетки. 2 ил,СГ ена обмазывающими щетгорловина оснащками,На фиг, 1 изображен общий вид устройства; на фиг. 2 - то же, вид сбоку.Устройство монтируется на трубопрово- ,де и состоит из тележки 1, на которой смонтирован привод (не показан) и разъемныероторы 2 обмоточного механизма и очистного устройства 3, На разъемном роторе 2 спропиточной камерой 4 установлены емкости 5 с открытыми мягкими горловинами 6,внутри которых расположены обмазывающие щетки 7, На очистном разъемном роторе 3 установлены рабочие органы 8. Кроме,того, устройство включает силовой каркас 9,Устройство работает следующим образом. При перемещении...

Номер патента: 1813842

Опубликовано: 07.05.1993

Авторы: Бронштейн, Гумеров, Ихсанов, Карамышев, Сорокина

МПК: E02B 15/04

Метки: воды, нефтяной, пленки, поверхности, сбора

...щих 8 установлены лопастные устройства 11 с режущими кромками 14 и неподвижными ножами 15, Жесткие направляющие 8 соединены между собойрастяжкой 9 для сбор нефти с измениощейсяповбрхностью воды сужение, расширение). Привод лопастного устройства 11 осуществляется с помощью электродвигателя 10 и червячного редуктора 13, Отделившаяся не 4 ть в емкости 1 откачивается насосом 12.Установка работает. следующим образом Плывущая по поверхности воды нефтяная пленка жесткими направляющими 8 направляется в заборное устройство Р проходит через фильтр 4,расположенные на.поплавках З,и вакуум-насосом 6 закачи.вается в емкость 1, которые расположены на площадке 15. Благодаря шарниру 7 обеспечивается подвижность жестких напрааляющих, которые с помощью...

Номер патента: 1806573

Опубликовано: 07.04.1993

Авторы: Ихсанов, Новиков, Сержантов, Ушаков

МПК: A01K 11/00

Метки: мечения, свиней

...4 и 10 винтов 11 и состоит из собственно баллона 2 и крышки 12, На дне баллона 2 расположен запорный кран 13, сообщенный патрубком 14 через штуцер 15 с входом клапаном 16, внутрь которого помещен шарик 17 с пружиной 18.Рабочийорган 3 состоит из цилиндрического кожуха 19, коаксиально установленного на внешней поверхности корпуса 20, головка 21 которого соединена с шатуном 9 посредством оси 22, Причем на боковой поверхности кожуха 19 и корпуса 20 выполнены проточины 23 и 24 со скругленными краями, На основании 25 корпуса 20 по окружности впаяны ветеринарные иглы 2 б, образующие игольный блок. По центру егопосредством винта 27 закреплен выходной клапан 28 с пружиной 29, Внутри корпус а 20 установлен поршень 30, фиксированный к кожуху 19...

Номер патента: 1788143

Опубликовано: 15.01.1993

Авторы: Гумеров, Загорский, Ихсанов, Карамышев, Фатхутдинов, Ханов

МПК: E02B 15/10

Метки: нефтесборщик, рек

...сплошным днищем 9 с воэможностью регулирования угла атаки потока,которое снабжено заостренной переднейкромкой 10 для отделения потока, загрязненного нефтью, от основного потока реки.Нефтеприемная емкость 3 также снабженапередней кромкой 11 для исключения влияния встречной волны,"а между днищем 9 инефтеприемной емкостью 3 установленапродольная сетка 12 для отделения мусораот нефти, Боковые стенки мусоросборщика 113, расположенного над днищем 9 за нефтеприемной емкостью 3 со стороны вакуумной емкости 4, соединены сетками 14 и 15между которыми расположено адсорбирующее вещество. Кроме того, нефтесборщик собеих бортов оснащен кнехтами 16 для причаливания к месту сбора.Нефтесборщик работает следующимобразом,8 собранном виде...

Номер патента: 1773901

Опубликовано: 07.11.1992

Авторы: Ихсанов, Миниахметов, Низамутдинов, Толстиков, Шаванов

МПК: C07C 41/01, C07C 43/15

Метки: бензилпропаргиловых, эфиров

...бензилхлорид, цис-хлорпропенол, ЧАС и 45-50%-ный водный растворКаОН, При интенсивном перемешиванииреакционнуо смесь выдерживают при температуре 60-80 С в течение 2-6 ч, Продуктвыделяют известными методами, Выход.90,0-99,5%,Способ поясняется следующими примерами.П р и м е р 1. В колбу объемом 500мл,снабженную мешалкой, термометром иобратным холодильником, загружают 51,9 гцис-хлорпропенола, 62,0 г бензилхлорида и 2,3 г тетрабутиламмонийбромида. Приперемешивании загружают 240 г 50%-ноговодного раствора КаОН, Смесь нагреваютдо 70 С и выдерживают при интенсивномперемешивании в течение 3 ч. Затем снимают нагрев, в реактор загружают 100 млводы и охлаждают до комнатной температуры. Органическую фазу отделяют. Водный5 слой...

Номер патента: 1743953

Опубликовано: 30.06.1992

Авторы: Алибаев, Гаскаров, Гумеров, Ихсанов, Карамышев, Фатхутдинов

МПК: B61C 13/08, B61F 3/00

Метки: перемещения, трубопроводу

...и изменения направления движения устройства.Цель изобретения - упрощение конструкции.5Поставленная цель достигается тем, что приводные колеса попарно смонтированы на двух горизонтальных продольных осях, кинематически связанных 53между собой и с приводом механизмаповорота приводных колес, привод которых включает кинематически связанные с двигателем шестерни, свободносмонтированные на указанных горизонтальных продольных осях и сцепленныес шестернями, соединенными с приводными колесами,На фиг. 1 изображено устройство,вид сверху; на Фиг. 2 - то же, вид сторца вдоль оси трубы.Устройство для передвижения включает раму 1 по которой размещеныэлектродвигатель 2 с редуктором 3,цепную передачу 4-6, коническую передачу 7 и 8, червячную передачу 9...

Номер патента: 1737214

Опубликовано: 30.05.1992

Авторы: Азметов, Галюк, Гумеров, Ихсанов, Карамышев, Фатхутдинов, Хайруллин

МПК: F16L 1/06

Метки: стабилизации, трубопровода

...относится к строительству и может быть использовано при сооружении трубопроводов в слабонесущих грунтах.Цель изобретения - повышение эксплуатационной надежности изогнутого трубопровода путем перераспределения в нем напряжений.На фиг, 1 приведена схема закрепления криволинейного участка трубопровода устройством; на фиг, 2 - вид А на фиг, 1,На изогнутый участок трубопровода 1 устанавливают ложементы 2, 3 и 4, соединенные между собой шарнирно и снабженные опорами 5. Ложементы 2, 3 и 4 выполнены разъемными, а опоры 5 снабжены ручьями 6 для канатов 7 и 8, последовательно с натяжением огибающих опоры 5 как с выпуклой, так и с вогнутой стороны изогнутого участка трубопровода 1. Ложементы 2 и 4 неподвижно закрепляют на границе...

Номер патента: 1707146

Опубликовано: 23.01.1992

Авторы: Аскаров, Гумеров, Ихсанов, Фатхутдинов

МПК: E02F 5/10

Метки: грунта, оборудование, рабочее, разработки, трубопроводом

...фиг. 1 изображено предлагаемое устройство, на фиг. 2 - то же, вид сверху, на фиг, 3 " то же, вид сбоку.Устройство состоит из рамы 1 на колесах 2, опирающихся на трубопровод 3. На раме установлены редуктор 4 с гидромотором 5. На передней части рамы симметрично расположены крон- штейны с цилиндрическими шарнирами 6 для буксировки устройства цепным экскаватором 7. На противоположном конце рамы также симметрично расположены кронштейны с цилиндрическими шарнирами 8 для крепления шарнирных тяг 9, вторые концы которых шарнирно закреплены в двухшарнирных муфтах 10, которые при помощи вертикальных шарниров 11 соединяются с рабочими органами12, выполненными в виде изогнутых штанг с клинорежущнми кромками двух- шарнирной муфты, которые соединены...

Номер патента: 1691653

Опубликовано: 15.11.1991

Авторы: Гайнанов, Гумеров, Ихсанов, Мавлютов, Сабиров, Фатхутдинов, Хазимхаметов

МПК: F16L 55/175

Метки: живого, перекрытия, сечения, трубопровода, формирования

...контакта с кольцевым ограничителем Сферический сегмент 8 имеет в центре отверстие 11, сообщающееся через отверстие 12 в державке 9 и отверстие 13 в кольцевой направляющей 10 кольцевой выточки 5, отвода 6, и вентиля 7 с атмосферой, Между сферическим сегментом 8 и внутренней стенкой трубопровода 2 образуется зазор 14, формиующий тампон 15, внутри которого образуется замкнутый шаровой обмен 16 под сферическим сегментом 8. Конец державки 9 оснащен резьбой и на него навинчен инструмент 17. Зазор 14 обеспечивает поток герметизирующей смеси с таким напором, чтобы за время эатвердевания смеси формирующего тампона 15 она могла контактировать с поверхностью трубы по всему периметру и, постепенно заполняя внутренний обьем трубы снизу обтекающими...

Номер патента: 1668551

Опубликовано: 07.08.1991

Авторы: Анцыгин, Васильева, Забела, Значков, Ихсанов, Карамышев, Муров, Пакушин

МПК: E02B 15/04

Метки: аварийное, воды, нефти, ограждение, поверхности, предотвращения, растекания

...накладками 13 в виде заделанной под люверсы ткани с открытой кромкой 14 по течению реки. Ограждение установлено на двух якорях 15, прикрепленных к концам силового каната 6.На внутренней поверхности каждой цилиндрической секции у ее торцов закреплено уплотнение 16.Аварийное ограждение работает следующим образом.В зависимости от ширины реки собирают на берегу необходимое количество секций 1, подсоединяют к первой секции воздуходувку 2 с трубопроводом 3. Поплавки 4 соединяют между собой зллипсными кольцами 8, вшитыми в карманы 7, вдевая друг в друга по разным диаметрам и поворачивая впоследствии до совпадения плоскостей фартуков 5, затем соединяют участки силового каната 6 узлами 9. После включениявоздуходувки 2 наполнения поплавков...

Номер патента: 1657834

Опубликовано: 23.06.1991

Авторы: Гумеров, Ихсанов, Карамышев, Киселева, Сабиров, Шайхлисламов

МПК: F16L 55/12

Метки: перекрытия, трубопровода

...устройства из трубопровода через окно 1 в трубопроводе устанавливают складной направляющий желоб, состоящий из основания 22, шарниров 23 и боковин 24.Устройство работает следующим обраЗом,Через окно 1 в трубопроводе вводят устройство в сложенном состоянии в полость 5 10 15 20 30 35 40 45 50 55 трубопровода, передавая нагрузки через гибкий стержень 5, до подхода к окну лебедки 17. После ввода устройства снимают чехол 21 путем выворачивания через лебедку 17, при этом эластичная набивка 4 расправляется и разворачивает спицы 7 на шарнирах до упора ограничителя 8 поворота с прижатием концов полотна 2 к внутренней стенке трубопровода.Для создания уплотнения с помощью лебедки 17 вытягивают стержень 5 через кардан 16, конец которого упирается в...

Номер патента: 1656283

Опубликовано: 15.06.1991

Авторы: Азметов, Гильмияров, Гумеров, Зайнуллин, Ихсанов, Конев, Сабиров

МПК: F17D 1/00

Метки: магистральных, надежности, несущей, повышения, снижении, способности, труб, трубопроводов

...не магистральЦелью ние проект ровода при труб. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Рекомендации по учету старения трубных сталей при проектировании и эксплуатации магистральных нефтепроводов. Уфа;ВНИИСТНефть, 1988.(54) СПОСОБ ПОВЫШЕНИЯ НАДЕЖНОСТИ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ ПРИ СНИЖЕНИИ НЕСУЩЕЙСПОСОБНОСТИ ТРУБ Для достижения давление перекачки ленной испытаниями количества последов насосных агрегатов и ции, расположенных бопровода со сн способностью, и уст тельные насосные аэтои цели снижают до величины, опреде, путем уменьшения ательно соединенных ерекачивающей стан- перед участком труиженной несущей анавливают дополнигрегаты на трубопро 1656283 А1656203 Формула изобретения...

Номер патента: 1625952

Опубликовано: 07.02.1991

Авторы: Васильева, Гумеров, Ихсанов, Карамышев, Морозов, Фатхутдинов

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, поверхности, сбора

...1 устанавливается устройство на поплавках 2 и 3, на которых на стойках 4 установлен барабан 5, приводимый во вращение от двигателя б, Нижняя сторона барабана погружена в воду. Между поплавками смонтирована приемная вакуумная камера 7, сужающаяся кверху. К верхней части емкости подсоединен всасывающий шланг 8, соединенный со сборной емкостью 9, Передняя стенка приемной камеры 7 выполнена в виде скребка 10, примыкающего к барабану 5 в его погруженной части. Между торцами барабана 5 и поплавками 2 и 3 на поверхности воды 1 образуются зазоры 11 и 12, соединенные между собой каналом 13, образованным между образующей барабана 5 и передней стенкой опрокинутой емкости 7,Устройство работает следующим образом.При вращении барабана 5 подтекающая...

Номер патента: 1622484

Опубликовано: 23.01.1991

Авторы: Азметов, Иоч, Ихсанов, Катцын, Сибер, Силенков

МПК: E01C 9/08

Метки: болотах, покрытие, ремонта, сборно-разборное, трубопроводов

...времени сборки и разборки.На фиг, 1 изображено покрытие, вид сбоку; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - анкерный наконечник стойки покрытия.Сборно-разборное покрытие включает настил, выполненный из поперечных элементов 1, закрепленных по концам между верхними 2 и нижними 3 продольными элементами, объединенными по длине с обжатием стягивающими приспособлениями 4. Покрытие снабжено надувными камерами 5, расположенными под поперечными элементами 1 в зонах стыков продольных элементов 2 и,3 и опорными стойками 6, расположенными между продольными элементами 2 и 3, причем каждая опорная стойка 6 выполнена по длине составной из телескопически соединенных с возможностью фиксаций секций, одна из которых неподвижно прикреплена к...

Номер патента: 1585614

Опубликовано: 15.08.1990

Авторы: Гумеров, Забела, Ихсанов, Карамышев, Киселева, Муров, Озерянский, Сорокина

МПК: F16L 57/00, F16L 59/14

Метки: армированной, оболочки, формования

...25 с фиксатором 26 угла поворота диска 23, Игла 20 прикреплена фиксатором 24 к корпусу камеры 10,Устройство работает следующим образом,На трубопровод 1 устанавливают раму 2 на ходовых колесах 3 и закрывают ротор 6 вокруг трубопровода 1.Устанавливают редуктор 4 в положение нулевого вращения на выходе и включают привод 5, при этом поворотом ротора 6 обеспечивают установление камер 10 с вертикальным расположением горловин 11 сверху вниз, Шпули 16 ровинга 15 устанавливают на шпулярники 17 и конец, нити ровинга 15 пропускают через ушко 18, а затем выступ 19 иглы 20. Иглу 20 ушком 18 и выступом 19 вводят в горловину 11 через зазор 12, при этом удерживают конец ровинга 15, стравливая со шпули 16 поворотом шпуляр 101520253035 40 го смачивания...

Номер патента: 1585440

Опубликовано: 15.08.1990

Авторы: Гумеров, Забела, Значков, Ихсанов

МПК: E02B 3/16

Метки: противофильтрационное, сооружения

...водо- подъем по скважинам или дренам 10 и нефтепродукты заполняют пространство под колпаком 8 из пленки, Затем через заборный трубопровод1 заполняется сборная емкость 12, где благодаря меньшему удельному весу, чем у воды, нефтепродукты собираются в верхней части, откуда с помощью отвода 14 удаляются.В дальнейшем вакуум-насос отключается и система работает в автоматическом режиме, а именно по мере самостоятельного всплытия и накопления нефтепродуктов в верхней части сборной емкости 12 происходит вытеснение воды через сливной трубопровод 15. При достаточно большом объеме собранных нефтепродуктов их удаляют. Удаленный объем жидкости замещается смесью воды с нефтепродуктами, которые снова накапливаются в верхней части сборной емкости 12 и...

Номер патента: 1516578

Опубликовано: 23.10.1989

Авторы: Антошкин, Гумеров, Ихсанов, Степанова, Уразбахтин, Шеина

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, поверхности, сбора

...слой соб" ранкой нефти. Уровенъ нефтяного слоя автоматически поддерживается с помощью датчика-поплавка 14, расположенного в вихревой воронке, по сигналу которого регулируется число оборотов привода 6.При сборе и отделении нефти и нефтепродуктов от воды изменяется скорость вращения завихрителя 4 с тем, чтобы изменять глубину вихревой воронки так, чтобы середина слоя соб"1 раиной на дне вихревой воронки нефти или нефтепродукта расположить на уровне отсасывающих радиальных отверстий 9 полого вала завихрителя 4. Изменение скорости вращения вала эавихрителя достигается путем преобразования сигнала поплавка 14 и датчика 15 сигнала глубины вихревой воронки. Поплавок 4 надевается на вал эавихрителя 9 и в зависимости от глу" бины погружения...

Номер патента: 1513291

Опубликовано: 07.10.1989

Авторы: Азметов, Воронцов, Гумеров, Исламов, Ихсанов, Фатхутдинов, Штофф

МПК: F16L 55/18

Метки: болотах, проведения, проложенных, работ, ремонтных, трубопроводах

...полукольцами 6 с уплатнительными элементами 1 фиг.2) в зависимости от диаметра ремонтируемого трубопровода 5. В зависимости глубины болота камера 1 наращивается одной или двумя пристав-ками не показано) посредством быстродействующих замков 18. Наличие коллекторов 19 с приемными каналами 20фиг.4 и 5) в боковых стенках камеры 1 обеспечивает полную. откачку жидкости из полости камеры 1, Лестница 21 создает условия для безопасности обслуживания и эксплуатации устройства. Для доставки от места сосредоточения аварийной техники к местуведения аварийно-восстановительных работ на болоте камеры 1 оснащена непотопляемыми санями 22, изготовленными из швеллеров и листового железа, Сани 22 закрепляются к камере 1 откидными талрепами 23 с...

Номер патента: 1512626

Опубликовано: 07.10.1989

Авторы: Забела, Значков, Ихсанов

МПК: A62C 1/18, A62C 7/00

Метки: пожара, тушения

...на фиг. 3 - то же, при монтаже над объектом.Устройство состоит из огнестойкой оболочки 1 в форме сферического колпака с радиально расположенными герметичными полостями 2, сужающимися книзу. В центре вершины колпака расположена шарообразной формы полость 3, сообщающаяся с герметичными полостями 2, оснащенными в нижней части штуцерами 4, соединенными шлангами 5 с компрессором 6. В верхней части полости 2 оснащены стравливающими клапанами 7. В нижней части по периметру устройство оснащено фартуком 8 с пригрузками 9 и с помощью тросов 1 О через амортизаторы 11 подсоединено к лебедкам 12, установленным на передвижных транспортных средствах 13. В верхнейчасти устройства расположен штуцер 14, к которому посредством заборного шланга 15...

Номер патента: 1465488

Опубликовано: 15.03.1989

Авторы: Анцыгин, Васильева, Ихсанов, Морозов, Пакушин

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, ограждение, поверхности, предотвращения, растекания

...1 О, Такое соединение Обеспечиваетгерметичность между секциями, Соединение каната 7 между секциями производится скобой 11 со съемным пальцем12. Штуцер конечной секции заглушается пробкой или оснащается редукционным клапаном 13. 15Ограждение работает следующим об разом,В зависимости от ширины реки ог"раждение может устанавливаться подвум схемам: при широкой реке секции ограждения могут устанавливатьсяпоследовательно (фиг. 4), а при .Неширокой " отдельными секциями парал,лельно (фиг. 5). Сборка секций ограж дения между собой производится на, берегу, а затем ограждение устанав,ливается под углом по направлению ктечению реки. Наполнение цилиндрических надувных поплавков воздухом, осуществляется ручным насосом (ме- ЗО,хом) 14. Величина...

Номер патента: 1465206

Опубликовано: 15.03.1989

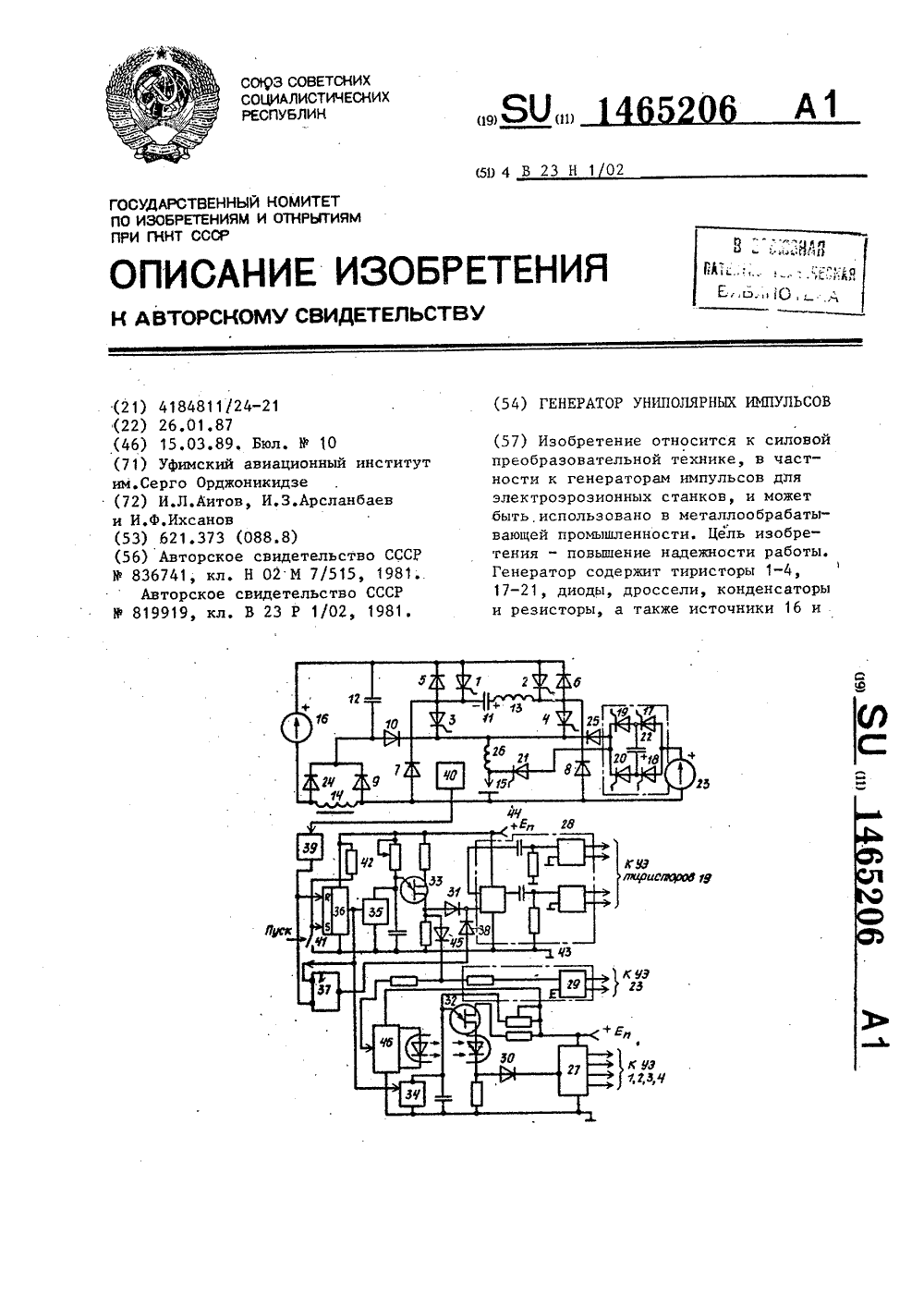

Авторы: Аитов, Арсланбаев, Ихсанов

МПК: B23H 1/02

Метки: генератор, импульсов, униполярных

...спадать по экспоненте, а конденсатор 22 начинает перезаряжаться на обратную полярность. Далее при снижении напряжения на нагрузке 15 включаются тиристоры 1,4 и через нее начинает протекать еще колебательный ток перезаряда конденсатора 11 по цепи элементов 12, 1, 11, 13, 4, 26,15, 9 и 12. После перезаряда конденсатора 11 включаются встречные диоды 5, 8 и ток через нагрузку протекает в том же направлении по цепи элементов 11, 5, 12, 10, 26, 15, 8, 13 и 11. Далее когда выключаются диоды 5,8, включаются тиристоры 2, 3 и процесс повторяется, тем самым формируется рабочая часть импульсов генератора, длительность которой определяется длительностью выходного импульса одновибратора 46. В процессе формирования рабочей части при спадании...

Номер патента: 1463861

Опубликовано: 07.03.1989

Авторы: Васильева, Гумеров, Дадонова, Ихсанов, Морозов, Осипов

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, поверхности, сбора

...для сбора нефти и нефтепродуктов с поверхности воды должноработать в комплекте с боковыми ог-:;раждениями 17, обеспечивающими падтекание нефти к устройству, Фартуки18 которых крепятся к поплавкам 1 и2 спереди. Поплавкии 2 являются продолжением ограждения 17 и заглублены на величину фартука 18.Работа устройства может осуществляться как в стационарном положении (боновое огражцение заякоринается), так и в транспортируемом положении (бононые ограждения закрепляются к катерам), В силу того, что размер Ь т.е, кромки передней б и задней 7 стенок емкости выше заглубленных частей поплавков 1 и 2 и фартуков 18 ограждений 17, весь поток воды с нефтью проходит беэ сопротивления между поплавками 1 и 2 под опрокинутой емкостью 3, где эа счет...

Номер патента: 1442529

Опубликовано: 07.12.1988

Авторы: Асфандиаров, Загидуллин, Исламшин, Ихсанов, Мавлютов, Расулев, Садыков, Чуктуров

МПК: C09K 7/02

Метки: добавок, жидкостям, промывочным, противоизносных

...вязкостьи примерно на 6-8 Х увеличиваются показатели фильтрации; снижение проти"воизносной, смазочной и антикоррозионной способности растворов не превышает на 3-6 Х. Исходя из строенияпродуктов конденсации можно ожидать,что бактерицидная активность не ниже,чем у известного.Противоизносные свойства составовпромывочной жидкости но всех случаяхвыше тех же свойств известной промывочной жидкости. Причем наилучшийэффект достигается при использованиипроизводных 2-алкилимидазолина,3,полученных взаимодейстнием как индивидуальных полиаминов, так и смесиПЭПА в ВИК 20 где К" НФ С 2 ню или СФН 99и.0; 1-10 в виде следующихфракций: 351 фракция - общее количество атомов углерода в молекуле 5-9;11 фракция - количество атомов углерода 11-19;111...

Номер патента: 1435699

Опубликовано: 07.11.1988

Авторы: Баев, Васильева, Галюк, Гумеров, Забела, Значков, Ихсанов

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, поверхности, сбора

...на: загрязненный участок реки с возможностью подтекания пленки нефти 35 под приемную камеру 6. 11 ри этом контакт кромок задней стенки 7 и передней 8 должен обеспечить полную герметичность вакуумной системы. Решетка 9 должна быть поднята вверх до контакта с кромкой передней стенки 8 и зафиксирована в этом положении шарнирно-рычажным механизмом с пружиной 14. Выносное заборное устройство 1 соединяют вакуум-проводом 16 с отстойно-вакуумным резервуаром 2, а сливной рукав 28 подсоединяют к обратному клапану 29. Напорный патрубок насоса 4 трубопроводом 22 подсоединяют через обратный клапан 17 к резервуару 23. Производят электрообвязку привода насосов 3 и 4 с передвижной электростанцией 34.Установка работает следующим образом, После...

Номер патента: 1435646

Опубликовано: 07.11.1988

Авторы: Жданов, Ихсанов, Кузнецов, Мулюков

МПК: C22C 37/10

Метки: чугун

...чугунных отливок. Из такого сырьяи получают синтетический чугун с шаровидным графитом.Разливку металла производят в прогретые до 100 оС ковши на дно которых9помещают 0,8% силикокальция. Полученные образцы чугуна подвергают лабораторному анализу и испытанию,Химический состав чугуна и резуль" 30таты анализа и испытания приведены втабл. 1 и 2 соответственно. 2 9 О 6 0 5 2О 0008 0 04 0,025 э 5 ОьЗ . 0,2 1,О 0,002 О,Как следует из табл, 1 и 2, дополнительный ввод в состав чугуна молибдена, а также уменьшение содержания олова, фосфора и кальция обеспечивают по сравнению с известным чугуном повышение 66 в 1,12 - 1,87 раза и термостойкости в 1,5-1,87 раза,Ф о р м у л а изобретения Чугун, содержащий углерод, кремний, марганец,.алюминий, никель,...

Номер патента: 1427222

Опубликовано: 30.09.1988

Авторы: Азметов, Гильмияров, Гумеров, Ихсанов, Конев

МПК: G01N 3/12

Метки: испытания, магистральных, прочность, трубопроводов

...следующим образом.Иэ участка испытуемого трубопровода 1 с помощью разделителя вытесняютрабочую жидкость (продукт перекачки)и заменяют ее испытательной жидкос" 20тью, например водой, закрывают задвижки 2, которые огранивают испытуемый участок. Затем создают испытательное давление с помощью опрессовочного агрегата и визуально регистрируют появление разрыва трубопровода 1, давление при разрыве трубопровода падает,Дефектное место трубопровода 1 гергерметизируют - накладывают временный 30бандаж 3, выполненный в виде разъемной муфты, и повторно создают испытательное давление. При повторномразрыве трубопровода 1 накладываютпоследующий бандаж 3 и продолжают ис пытания.Испытания проводят с заданным испытательным давлением и заданным временем...

Номер патента: 1409675

Опубликовано: 15.07.1988

Авторы: Анисимов, Ихсанов, Кузнецов, Микрюкова, Мулюков, Фоминых

МПК: C22C 37/10

Метки: графитом, металлических, форм, чугун, шаровидным

...состаов чугуна для изготовления металли, еских форм.Цель изобретения - повьппение предела прочности, пластичности, а также улучшения ростоустойчивости и термостойкости.Предлагаемый чугун получен в печиосновной футеровкой, например, в ДП с магнезитовой футеровкой, подаком с высокой основностью, Алюмиий вносят в перегретый выше 1540 фС асплав в виде порошка АПВ, суммарое содержание углерода и кремния в асплаве не превьппает 3,37, причем дного кремния не более 0,27 Выдержу металла в печи после ввода алюмиия проводят под основным шлаком в ечение 23 мин.Предлагаемый чугун по- учен из шихты: 907. остальных отходов тамповочного производства и 10% чуунных отходов. Разливку металла прозводят в прогретые до 100 С ковши, а дно которых помещают...

Номер патента: 1406204

Опубликовано: 30.06.1988

Авторы: Анисимов, Ихсанов, Кузнецов, Микрюкова, Мулюков, Фоминых

МПК: C22C 37/10

Метки: чугун

...состав в чугуна с шаровидным графитом,Цель изобретения - повышение мехаческих своиств при сохранении уровн5 н твердости.Дополните 1 эьный ввод в состав чуна кальция, обеспечивающего повышее совместно с титаном механических ойств чугуна, осуществляется путем исадки в расплав силикокальция марСК 15, Остаточное содержание кальц я в чугуне регулируется расходом в одимого в расплав силикокальция.Результаты сравнительного анализа с ойств чугуна известного и предлож нного составов приведены в таблице.Как видно из таблицы, дополнительн " ввод в состав чугуна титана и к льция обеспечивает повышение пред а прочности (08) в 1,8-2,7 раза,Эаказ 316 1/25 Тираж 594ВНИИПИ Гос а с пластичности (о) н 3,7-8,7 раз иударной вязкости (а) в 1,2-3,2...
