Данилочкин

Номер патента: 1622904

Опубликовано: 23.01.1991

Авторы: Данилочкин, Штайншнайдер

МПК: G11B 27/029

Метки: движения, магнитного, носителя, параметров, скорости

...дешифратором, самоблокирующийся по достижении определенного отсчета и сохраняющий это значение до прихода на его первый (установочный) вход импульса обнуления с выхода синхронизатора 5, который вырабатывает этот импульс при поступлении на его второй (счетный) вход первого импульса стабильной частоты с выхода блока 3 при наличии в этот момент импульсас формирователя 2 на первом входе синхронизатора, Таким образом, осуществляетсяпривязка по времени начала калиброванно 5 го импульса (фиг, 2 в к началу периода измеряемого сигнала (фиг. 2 а).Счетные импульсы (фиг. 2 г), поступающие на первый (счетный) вход счетчика 6,вырабатываются блоком 3 в моменты време 10 ни ЛТ=Т-Т 1 (фиг, 2), где Т - длительностькалиброванного импульса, а Т 1 -...

Номер патента: 1578766

Опубликовано: 15.07.1990

Авторы: Гробман, Данилочкин, Карпеев, Кириллов, Плющ, Раввин

МПК: G11B 27/36

Метки: аппаратуры, звуковоспроизводящей

...сигнала генератора 13, на выходе компаратора 7 формируется уровень лог,"1". Последовательность импульсов на выходе компаратора 7 усредняется во втором фильтре 8 и поступает в блок 9 регистрации, шкала которого проградуирована в логарифмическом масштабе. Этим самым регистрируется уровень детонации вращения механических узлов звуковоспроизводящего блока 2. При этом регистрация уровня детонации производится в логарифмическом масштабе, что расширяет диапазон измерений устройством относительно уровня детонации.Кооме того, сигналы с выхода первогоделителя 11 проходят через второй ключ 24, подсчитываются счетчиком 20. Учитывая, что генератор 10 выполнен высокостабильным, в счетчике 20 формируется сигнал, пропорциональный текущему времени. При...

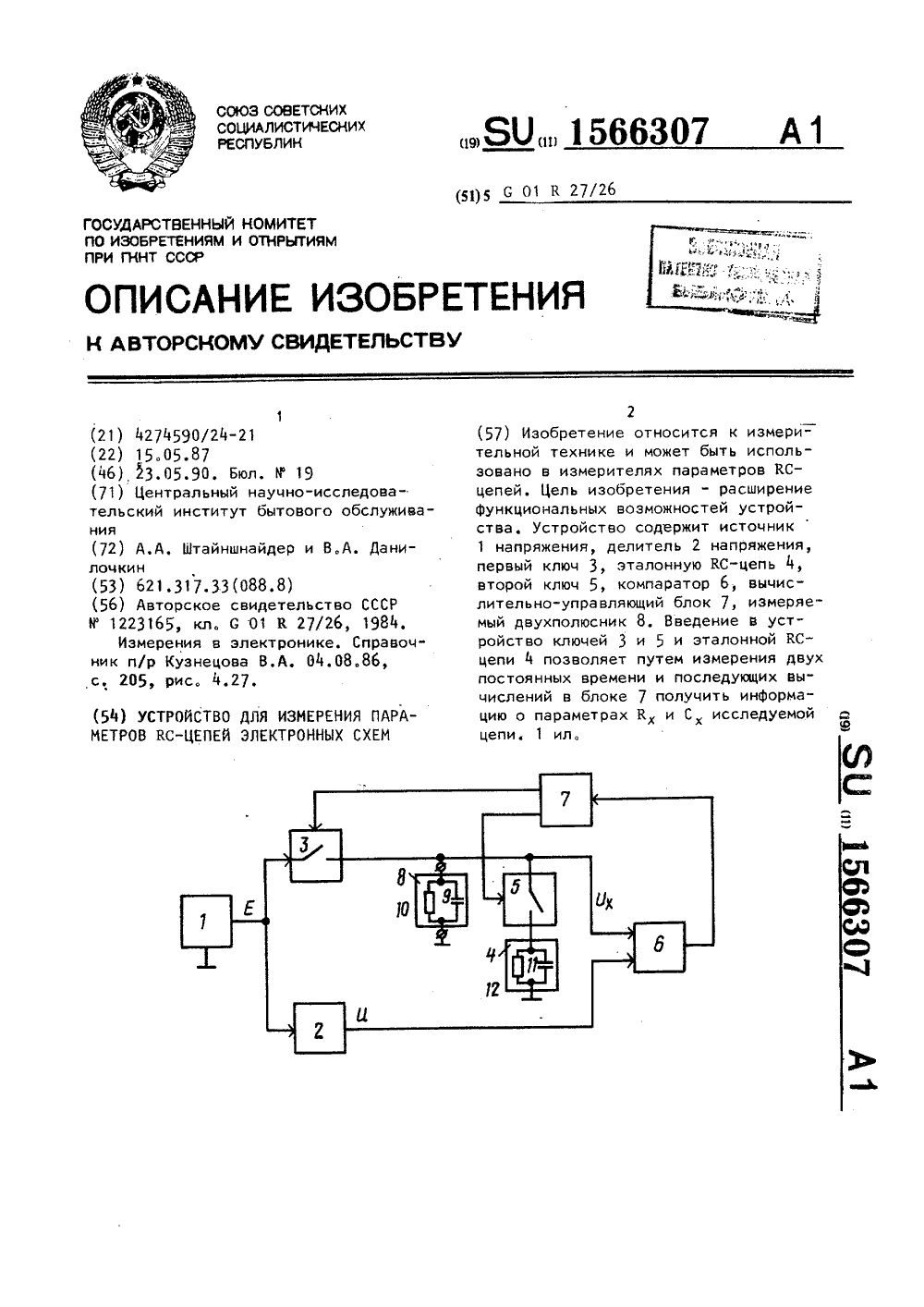

Номер патента: 1566307

Опубликовано: 23.05.1990

Авторы: Данилочкин, Штайншнайдер

МПК: G01R 27/26

Метки: rc-цепей, параметров, схем, электронных

...следующем этапе измерения посигналу от блока 7 открываются ключи3 и 5 и происходит повторный зарядизмеряемой емкости, а также зарядэталонного конденсатора 11 емкостью55Сэ до напряжения Е, После запиранияключа 3 конденсаторы 11 и 9 будутразряжаться через резисторы 10 и 12(Кэ), как и в предыдущем цикле изме рения с тем отличием, что времянеобходимое для их разряда до остаточного напряжения Б, будет определено как 2, = К С 1 п(-),.фЭСэ( ф э) Кх Сх Вычисленные блоком 7 по формулам (1) и (2) значения измеряемых величин сопротивлений и емкостей отображаются на устройстве отображения информации.Устройство может быть использовано в комплексе автоматизированной диагностики неисправностей бытовой радиоэлектронной аппаратуры. Формула...

Номер патента: 1437470

Опубликовано: 15.11.1988

Авторы: Данилочкин, Поварницын

МПК: E02B 3/06

Метки: возведения, гидротехнических, другую, монтажа, оболочек, одна, собираемых, сооружений, тонкостенных, цилиндрических

...диаметра последней.Способ монтажа оболочек, собираемыходна в другую, заключается в следующем.На стационарные роликоопоры 5 устанавливают чаружную обопочку 2. Затем соосно роликоопорам 5 располагают дополнительно опору, выполненную в виде направляющего желоба 4, таким образом, чтобы торец желоба 4 без зазора совпал с кромкой торца наружной оболочки 2. При этом радиус направляющего желоба 4принимают равным внутреннему радиусунаружной оболочки 2, На направляющий желоб 4 устанавливают две роликовые тележки 3, на которые укладывают внутреннюю оболочку 1. Оболочки 1 и 2 пово 10 рачивают вокруг продольной оси, выполняяподготовительные операции к сварке, подгонку ребер жесткости к пазам и отверстий к патрубкам, при этом некоторые из них...

Номер патента: 1335437

Опубликовано: 07.09.1987

Авторы: Важдаев, Данилочкин, Поварницын

МПК: B25B 5/00

Метки: струбцина

...предприятие, г. Ужгород. Ул, Проектная, 4 13354Изобретение относится к мапиностроению, а более конкретно к ручнымзажимным устройствам, обеспечивающимпри сборке двух и более деталей тре 5буемое взаимное их расположение,Цель изобретения - расширениеэксплуатационных возможностей путемобеспечения зажима двух и более деталей в заданном положении друг относительно друга,На Фиг,1 приведена струбпина, общий вид; на фиг 2 - то же вид снерху.Струбцина содержит стяжной винт 1,подвижные губки 2 и 3, вкладьпп-калибр 4, штифт 5, его фиксатор 6.Вкладыш-калибр 4 может быть выполненсоставным. Зажимные поверхности 7 и8 губок 2 и 3 и вкладыша-калибравыполнены цилиндрическими.Устройство работает следующим образом.Предварительно на стяжной винт...

Номер патента: 1314282

Опубликовано: 30.05.1987

Авторы: Данилочкин, Шиянов, Штайншнайдер

МПК: G01R 29/06

Метки: амплитудной, аппаратуре, записи, измеритель, магнитной, модуляции, паразитной

...детектора 8, выделяющего максимальное (пиковое) значение входного сигнала.Напряжение пикового уровня поступаетна инверсный вход дифференциальногоусилителя 9, который сравнивает этонапряжение с опорным и выдает сигналрассогласования на управляющий входуправляемого усилителя 7. Совокупность перечисленных элементов и связей реализует автоматическую регулировку усиления, обеспечивающую равенство пикового значения сигнала опор- .ному напряжению, поступающему с источника 10 опорного напряжения,Сигнал управляемога усилителя 7выпрямляется детектором 11 и подается на инверсный вход дифференциаль"ного усилителя 13На прямой входэтого усилителя через управляемыйаттенюатор 12 поступает выходное нап"ряжение пикового детектора 8. Поскольку сигнал...

Номер патента: 1212806

Опубликовано: 23.02.1986

Авторы: Гриценко, Данилочкин

МПК: B28B 7/12

Метки: железобетонных, отрыва, поверхности, формы

...распалубки преимущественно крупноразмерных железобетонных иэделий, в частности к приспособлениям для отрыва железобетонных изделий от поверхности формы.эЦелью изобретения является упрощение конструкции и снижение усилий отрыва,На фиг. 1 изображено предлагаемоеприспособление, общий вид; на фиг.2приспособление, поперечный разрез;на фиг. 3 - то же, вид в плане состороны формуемого изделия. 15 Приспособление для отрыва железобетонных изделий 1 от поверхности днища 2 и бортов 3 формы включает корпус 4 с полостью 5, При этом по лость 5 корпуса 4 выполнена сквозной, а торец ее со стороны железобетонного изделия 1 снабжен заглушкой 6,ВНИИПИ Заказ 706/2Тираж 556 Подписное выполненной из эластичного материала. Эластичная заглушка 6...

Номер патента: 870001

Опубликовано: 07.10.1981

Авторы: Данилочкин, Селезнев, Хромов

МПК: B23B 39/00

Метки: гайках, контровочных, отверстий, сверления, станок

...пиноли через ролики 30, 31, 32, закрепленные на пинолях. Все три шпинделя расположены в одной плоскости, при этом угол между осями соседних шпинделей равен 60, а ось дополнительного шпинделя 24 эксцентрична относительно оси кулачкового патрона 19, в который дополнительно введен прижим 33.Вращение программных кулачков осуществляется от ведомых шестерен 34, 35, 36 с помощью ведущей шестерни 37, сидящей на одном валу с кулачковой муфтой 11, и с помощью паразитной шестерни 38.Загрузка гаек производится в бункер 39, из которого они попадают в кассету 40. Из кассеты 40 гайки под собственным весом поочередно попадают в захват 41 (сменный), который крепится к ползуну 42.Возвратно-поступательное движение ползуна 42 и прижима ЗЗ осуществляется...

Номер патента: 836639

Опубликовано: 07.06.1981

Авторы: Адамович, Данилочкин, Кондрашов

МПК: G07C 1/22

Метки: плавании, регистрации, спортивном, фальстартав

...цо совершения стартового прыжка при перецаче эста 25 феты:- снимаются нала гаемое известнымиустройствами ограничения. на характердвижений при выполнении самого стартового прыжка, в силу которых при опреде 30 ленной структуре движений стартующегоспортсмена могли возникать явления"фиктивного" покидания стартовой платформы и фиксировались судейской аппаратурой как фальстарты при передаче эстаз 5 феты,3ленных условиях может принимать в отдельных фазах нулевое значение, вызывая "ложное размыкание контакта стартового устройства.Целью изобретения является повышение надежности устройства.Эта цель цостигается тем, что предлженное устройство цля регистрации фальстарта в спортивном плавании снабженоподшипниками качения, установленными...

Номер патента: 624666

Опубликовано: 25.09.1978

Авторы: Алешин, Данилочкин, Донцов, Дубровский, Козлов, Крупин, Линецкий, Моисеева, Османов, Паздников, Роберов

МПК: B21B 3/00

Метки: прокатки, самария

...техникой к полуфабрикатам и иэделиям иэ самария. Высокотемпературная прокатка самария на воздухе приводит к неоправданным безвозвратным потерям дорогостоящего металла как на стадии проведения самого процесса пластической деформации, так и при охлаждении готовогопроката.Цель изобретения - повьыение качества проката из самария при высоких (40-50) единичных обжатия за проход и снижение экономических затрат при деформации металла.Это достигается тем, что прокатку самария ведут в вакуум 10 -10мм. рт.ст, в интервале те ератур950-1050 С.Это позволит по окат с высоким качеством ти и полностью устранить б ные потери металла.Для оценки эфФективности прим нения вакуума для предохранения самария от взаимодействия с кислородом при высоких...

Номер патента: 597444

Опубликовано: 15.03.1978

Авторы: Алешин, Данилочкин, Донцов, Дубровский, Козлов, Крупин, Линецкий, Моисеева, Османов, Паздников, Роберов, Чернышев

МПК: B21B 3/00

Метки: прокатки, церия

...редкоземельных металлов на воздухе 11. Например, тулийнрокатывают на воздухе при 788 С в несколько проходов,Редкоземельные металлы церневой подгруппы, как известно, характеризуютсячрезвычайнымсродством к кислороду. Церий окисляется при низких температурахдаже в компактном виде. При нагреве церия на воздухе окисление протекает настолько быстро, что воспламеняется всямасса металла. Это приводит к чрезвычайно большим безвозвратным потерям дефицитного материала. Таким о церия проведение годеформации на воздухе597444 Пластическая цеформапия церпя в вакууме обеспечивает возможность получения высококачественного проката; на поверхнос;.и металла отсутствуют окисная пленка и мнкротрещины. бНагрев и.деформация в указанном вакууме позволяют...

Номер патента: 282719

Опубликовано: 01.01.1970

Авторы: Данилочкин, Емель, Козырев, Пак, Соковиков, Соковикова, Эрлих

МПК: B64D 47/00

Метки: вертолетов, земной, испытаний, резонанс

...определяется по величине отклонения стрелки датчика индикатора 14. Отклонение стрелки соответствует перемещению упоров.Датчиком индикатора 14 является потенцио метр, установленный на редукторе двигателя12.При достижении определенного угла отклонения лопасти 15 срабатывает концевой выключатель 1 б, который перекоммутирует цепь 20 питания на другую индукционную катушку,после чего груз переходит в противоположное положение на величину - 1,. После включения концевого выключателя 17 срабатывают реле 18, 19 и 20. Напряжение подается на ин дукционную катушку 8 через концевой выключатель 1 б. От концевого выключателя 21 напряжение снимается через реле 19. Груз 7 смещается с оси вращения устройства на величину 1 Происходит раскачка вертолета на...

Номер патента: 281259

Опубликовано: 01.01.1970

Авторы: Данилочкин, Раснецов

МПК: E02B 3/14

Метки: блок, возведения, гидротехнических, гравитационных, сооружений

...СССРМПК Е 021 з 3/14УДК 627.333(088 8) Авторыизобретения Л, С. Раснецов и В, Д. Данилочкин Заявитель БЛОК ДЛЯ ВОЗВЕДЕНИЯ ГРАВИТАЦИОННЫХ ГИДРОТЕХН И ЧЕСКИ Х СООРУЖЕН И ЙНа чертеже изображен описываемый блок в трех проекциях,Размеры скосов а, 6 и с устанавливают в зависимости от допусков па клад и разме 5 ров олоков, Блок для возведешгя гравитационных гпд ротехИческнх сооружений типа причалов, бунов и т, п., отличающийся тем, что, с целью повышения надежности, блок с верхней и нижней сторон выполнен со скошенными гранями. Изооретение относится к области строительства гравитационных портовых сооружений.Известны блоки для возведения гравитационных гидротехнических сооружений со скошенными кромками. Однако углы и кромки таких блоков часто...

Номер патента: 219817

Опубликовано: 01.01.1968

Автор: Данилочкин

МПК: G11B 15/70, G11B 23/22

Метки: информации, параллельного, последовательный, потока

...головок 1 равна или больше двойной ширины ленты 3. Направляющие стойки 4 могут быть выполнены как в виде неподвижных колонок, так и в виде вращающихся роликов. Записывающие головки 1 могут быть размещены и 5 на некотором расстоянии от магнитного слояленты 3, однако, оно не должно превышать величину, в пределах которой возможна запись. Внутри окружности, по которой лента 3 соприкасается со стойками 4, размещены про тягивающий ее ведущий вал 5 и обводныеролики 6. На последних размещена дополнительная петля ленты 3, сопряженная с воспроизводящей и стирающей головкамп 7 и 8.Скорость вращения водила 2 такова, что в 15 течение одного его оборота рабочие зазорыголовок 1 смещаются относительно поверхности ленты 3 на расстояние, равное...

Номер патента: 207472

Опубликовано: 01.01.1968

Авторы: Данилочкин, Догадов

МПК: G06F 3/06

Метки: непрерывно, преобразования

...по ширине ленты и на равном расстоянии одна от другой вдоль нее установлены записывающие головки и одна воспроизводящая головка, служащая для считывания записанной на ленте информации всех каналов.На чертеже показана блок-схема предлагаемого устройства.5 Вдоль бесконечных колец 1 и 2 магнитнойленты установлены соответственно записывающие головки т и 4, число которых у каждого кольца, равно количеству параллельных каналов (на чертеже изображено четыре ка нала). У каждого кольца установлено такжепо одной воспроизводящей головке б и б.Записывающие и воспроизводящие головки расположены на равном расстоянии одна от другой вдоль ленты и на одном уровне по ее 15 ширине. Стирающие головки 7 и 8 установлены между воспроизводящей и первой по...

Номер патента: 56120

Опубликовано: 01.01.1939

Автор: Данилочкин

МПК: D01C 1/02, D21C 3/04

Метки: волокон, прядильных

...трестымоченцовой и стланцевой. Волекнополучается длинное, лентистое, крепкое,светлое и однородное по всем техни ческим признакам; все процессы обра, ботки от соломы до волокна требуютот 10 до 15 часов,Примерная схема технологическогопроцесса получения волокна из соломыи декортицированного луба льна, ко, нопли, кенафа, канатника, рами и других лубяных растений такова:1. Загрузка сырья в железные кор зины и переноска тельферами в варочные баки.2. Заливка и варка сырья в растворах 0,05 Х/ИаС 1 и 0,05 М/НЯО, (или встарой варочной жидкости с подкормкой реактивами в половинном количестве).Варка с перекачиванием раствора ведется при температуре 80 - 85 о в течение 3 - 5 часов, если же без перекачивания, то при температуре 85 - 95 втечение 4 - 6...
