Аргал

Номер патента: 1585439

Опубликовано: 15.08.1990

Авторы: Аргал, Ашихмен, Дыба, Королев

МПК: E02B 3/16

Метки: бетонных, сооружений, строительных, цементации, швов

...выпусками 2 в шов 5 с постепенным повышением давления нагнетания и сгущением нагнетаемого раствора. Трубы, выведенные от отводящей системы 3, периодически кратковременно приоткрывают для отжатия воды из нагнетаемого раствора через цементонепроницаемые элементы 7 для получения в шве 5 плотного осадка цеме нтны х части ц.Размер пустот (пор, расстояния между волокнами и т. и,) цементонепроницаемого элемента 7 должно выбираться в зависимости от характерного размера частиц цемента в растворе, нагнетаемом в шов 5, из соотношения 0=(2 - 5)д, где 0 - размер пустоты; д - размер частиц цемента.Таким образом, через отводящую систему 3 с цементонепроницаемыми элементами 7 будет выходить только вода, а частицы цемента останутся в шве, что обеспечит...

Номер патента: 1567721

Опубликовано: 30.05.1990

Авторы: Аргал, Рыжанкова, Соколов, Успенский

МПК: E02B 1/00, E02B 3/16

Метки: бетонного, вертикального, образования, сооружения, шва

...ил. На поверхность основания или нижележащего бетона в месте предполагаемого образования шва устанавливают неподвижную и подвижную части устройства для образования шва. Затем укладывают горизонтальное уплотнение 11 и соединяют его с закрепленным на неподвижной части устройства вертикальным уплотнением 1 О. Линейные выпуски 4 и дренирующее устройство 8 герметизируют по контуру для предохранения их от засорения цементным молоком при укладке бетонной смеси. Трубы 5, 7 и 9 выводят выше отметки верха бетонирования. После установки устройства производят укладку слоя бетонной смеси, а после набора бетоном минимальной прочности, обеспечивающей сохранность шва, щиты 1 поднимают на высоту забетонированного слоя и укладывают следующий слой...

Номер патента: 1518438

Опубликовано: 30.10.1989

Авторы: Аргал, Дыба, Ключникова

МПК: E02B 3/16

Метки: гидротехнических, сооружений, строительных, цементации, швов

...строительных швов гидротехнических сооружений состоит из корпуса 1 с проходным 2 и выходным 3 отверстиями, который при помощи резьбы соединен с цилиндром 4 с отверстиями 5, Цилиндр4 жестко соединен с обоймой 6, наторцовой поверхности которой выполнены отверстия 7. Внутри обоймы 6 размещен упругий элемент 8, выполненныйв виде кольца из пористой резины, закрепленный и регулируемый на необходимое давление срабатывания соединительным элементом 9, выполненным ввиде прижимной гайки, соединеннойпосредством резьбы с наружной поверхностью обоймы 6,30Цементный раствор поступает в устройство по трубам 10, а из устройства поступает в полость шва 11, Устройство прикреплено к опалубке 12,Устройство работает следующим образом,При подаче...

Номер патента: 1497333

Опубликовано: 30.07.1989

Авторы: Аргал, Разумный, Сулимов

МПК: E02B 1/00

Метки: бетона, возведения, плотины, укатанного

...3 149733.Изобретение относится к гидротехническому строительству и может быть использовано при возведении бетонных плотин из укатанного бетона.5Цель изобретения - снижение стоимости и трудоемкости работ и повышение водонепроницаемости плотины.На чертеже показан фрагмент плотины. 1 ОНа чертеже обозначены крайние выпуски 1 первичной цементации, центральные выпуски 2 последующей цементации, подводящие трубы 3 первичной цементации, подводящие трубы 4 последующей цементации, галерея 5.Предлагаемый способ осуществляется следующим образом.После укладки, разравнивания и 20 уплотнения каждого слоя из бетона на его поверхности располагают систему из выпусков 1, 2 с подводящими трубами 3, 4, которые выводят, например, в галереи плотины 5....

Номер патента: 1476035

Опубликовано: 30.04.1989

Авторы: Аргал, Живодеров, Равкин, Сулимов

МПК: E01C 23/02, E02B 1/00, E02B 3/06 ...

Метки: строительных, цементации, швов

...для цементации строительных швов, преимущественно гидротехнических сооружений.Цель изобретения - повышение экс - плуатационной надежности устройства;На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - разрез А-А на фиг.Патрубок 1 жестко соединен с пат" рубком 2, например, посредством пластины 3, вваренной в них. На ппастину насажены эластичные элементы 4 манжеты. Эластичные элементы поджаты к упору 5 с помощью гайки 6 через шайбу 7, Элементы 4 имеют по крайней мере по одной плоской грани ца внешнем контуре элемента и на внутреннем, отверстии. Эти грани наклонены к плоскости эластичного элемента и выполнены параллельными друг другу. Эластичные элементы пристыкованы один к другому поперемен но разными сторонами.Устройство...

Номер патента: 1444464

Опубликовано: 15.12.1988

Авторы: Антонов, Аргал, Кудинов, Сулимов

МПК: E02B 1/00, E02B 7/00

Метки: бетонной, возведения, плотины

...работ по возведению сооружения, цементацию указанных зон проводят по-. этапно, причем первичную цементацию выполняют до начала остывания бетона центральной части плотины, а повторную - после завершения температурноусадочных деформаций бетона. Составитель С.ЛобаревТехред Л,Сердюкова Корректор Н.Коропь Редактор М,Циткина Заказ 6467/33 Тираж 637ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5Подписное Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническому строительству, а именно к возведению плотин с применением укатанного бетона.Целью изобретения является повышение надежности плотины, упрощение технологии и...

Номер патента: 1441006

Опубликовано: 30.11.1988

Авторы: Аргал, Горлов, Грачев, Разумный

МПК: E02B 7/06

Метки: возведения, подпорного, сооружения

...сооружение, поперечный разрез.Способ осуществляется следующим образом.На поверхность грунтового основанияустанавливают первый ярус плит 2 облицовки. К каждой плите 2 монтируют анкер 3. В зоне заделки укладывают слой несвязного крупнопористого грунта 4. Вокруг зоны заделки помещают противофильтрационный элемент 5. После этого отсыпают грунт 6 в подпорное сооружение. По мере наращивания подпорного сооружения производят поярусную заделку анкеров 3 инъекционным методом. 20Грунт в зоне заделки должен быть однородным, изотропным и по своим основным показателям соответствовать типу инъецируемого раствора. Так, при использовании чистоцементных растворов с водо- цементным отношением, равным 0,4 или 0,5, грунт в зоне заделки должен иметь...

Номер патента: 1420094

Опубликовано: 30.08.1988

Авторы: Аргал, Грачев, Разумный, Соколович

МПК: E02B 1/00

Метки: бетонного, возведения, сооружения

...перед началом укладки бетонной смеси, иопереццый разрез; на фиг. 2 - то жс, в процессе извлечения гибкого элемента с Одновременной подачей материала, 5 ь)з)ваю)его деструкцию. цементного камня в плоскости образуемого деформационного шва; ца 1)иг, 3 - сецецие А-Л ца фиг. 2; а фиг. 4 узел 1 на фиг. 2.Г)006 )унетвляют (лсдуюцим 06- )азом.Е 3 подготовленном дл хкл;)дки 6 тонной смеи блокем(нпируют иокий полый э- 2, однц ко)3 е когок)г цлсое;И 530 к насосной утацовке . 1 осле ук,)алки ло бетонной сми 4 с иомоцп)0 т 50 во 0 ),тройства изигскак)Г из абраего мицимальцу)о роц 0 ь 6 стоца 3060,0 цй коцс; гибкого )лсм(па. 11 ри э 1 м (дноцремццо и 06 р;еугмук) нри,)вижции )щксго эг)- М(11 с) 1010 Т ЦС);а К)Т ХсТ(Р)3, 3, 31)1 3)1 нс)Н)- )пи й д(...

Номер патента: 1408010

Опубликовано: 07.07.1988

Авторы: Аргал, Жиленков, Шевченко

МПК: E02B 1/00

Метки: скважинный, суффозиометр

...вьппе по потоку, суффозионного процесса, поэтому измерение осадка позволяет контролировать параметры этогоз 14080 процесса. Перемещение осаждающихся частиц 25 происходит по всему сечению скважины 5, в том числе и по стенкам, так как ось скважины 5 Обла.5 дает кривизной. Манжета 4 полностью перекрывает поперечное сечение скважины 5 и направляет осаждающиеся частицы 25 на наклонные стержни 19 сепарирующей решетки. Скважность (расстояние между соседними стержнями 19) такой решетки постепенно увеличивается по мере удаления от оси, поэтому на ней происходит разделение частиц по фракциям. Наиболее мелкие осаждаются вблизи оси устройства, крупные падают на края, а наиболее крупные, минуя периферийную часть 20 корпуса 8, попадают прямо в...

Номер патента: 1254086

Опубликовано: 30.08.1986

Авторы: Аргал, Королев, Малышев, Эткин

МПК: E02B 3/16

Метки: гидротехнических, негерметичными, омоноличивания, сооружений, швами

...комитета СССР по делам изобретений и открытий 113035, Москвар )Бр Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к гидротехническому строительству и может быть использовано при омоноличивании массивных бетонных сооружений, нреиму. щественно с негерметичными швами, 5Целью изобретения является повышение качества омоноличивания и сокращение затрат,На чертеже показан участок сооружения, подлежащий омоноличиванию.Способ осуществляют следующим обраэомеНа подлежащем омоноличиванию участке сооружения 1 в карту шва 2 оконтуренную уплотнением 3 через подводящую систему 4 нагнетают твердеющий раствор с периодом потери подвижности 60-120 мин, который отводят через...

Номер патента: 1209756

Опубликовано: 07.02.1986

Авторы: Аргал, Королев, Ломов, Рыжанкова, Таранец

МПК: E02B 7/10

Метки: бетонных, блочных, вертикальными, горизонтальными, омоноличивания, сооружений, швами

...ниая - в бетон верхнцы их соединеныотнениями.1209 Заказ 477/36 Тираж 642 ПодписноеФ филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 Изобретение относится к строительству, преимущественно гидротехническому, и может быть использовано при сооружении бетонных ппотин со столбчатой разреэкой.Цель изобретения - повьшение качества омоноличивания и уменьшение затрат.На фиг.1 дана конструкция устройства для омоноличивания бетонных сооружений с вертикальными и горизонтальными швами; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - разрез Бна фигУстройство состоит из подводящих труб 1 с выпусками 2 и активными дренами 3, а также контурных уплотнений 4, разделяющих вертикальный шов 5 на карты б цементации, при этом устройство снабжено П-образ ными...

Номер патента: 1100370

Опубликовано: 30.06.1984

Авторы: Аргал, Баранос, Королев, Малышев

МПК: E02B 9/06

Метки: водовода, сооружения

...3, разделяющие поверхность облицовки 1 на отдельные, гидравлически не связанные между собой зоны 4. Уплотнения 3 могут быть выполнены из металла, резины, пластика и других материалов. Их устанавливают в местах наиболее вероятного образования заоблицовочных пустот 5, обычно в нижней части водовода.Улотнения 3 могут также устанавливатьлементы (марки) облицовки 1 заранее, на заводе, где изготовляют эти элементы, или на участке, где их готовят к монтажу.Затем на облицовку 1 устанавливают и жестко закрепляют дополнительную систему 5 10 15 20 25 30 35 40 45 50 55 6, которую могут выполнять, например, в виде змеевиков из перфорированных труб, концы которых выводят в галереи в теле сооружения или на дневную поверхность. Эту операцию также...

Номер патента: 1030467

Опубликовано: 23.07.1983

Авторы: Аргал, Королев

МПК: E02B 3/16

Метки: строительных, цементации, швов

...вызывают его перемещение относительно 30 бетона первой очереди в вертикальной плоскости - плоскости шва. При этом, даже если шов уже раскрыт, упругий элемент, имеющий приливы для крепления его хомутиком, смыкается или отрывается от кор пуса вследствие нажатия бетона на боковые 35 поверхности приливов.Цель изобретения - повышение надежности работы.Эта цель достигается тем, что упругий элемент выполнен в виде усеченного конуса, а соединительный элемент - в виде штока с головкой, расположенного в центре выходного отверстия, причем головка имеет форму усеченного конуса.Кроме того, проходное отверстие на входе и выходе имеет форму круга с плавным переходом к центру в эллипс без изменения площади поперечного сечения по длине, а в головке...

Номер патента: 1027324

Опубликовано: 07.07.1983

Авторы: Аргал, Королев

МПК: E02B 3/16

Метки: гидротехнических, омоноличивания, сооружений

...40так как при значительном температурномперепаде между тепноноситепем и окружающим трубопровод бетоном в последнеммогут появиться значительные растягивающие напряжения, вызывающие трещинообразование. Целью изобретения является снижениетрудоемкости работ,Поставленная цель достигается тем, . 50что теплоноситепь подают под давпением,превышающим давление срабатывания выпускных клапанов, при этом по цементационным трубопроводам периодически пропускают электрический ток.55 Кроме того, подачу электрического тока ведут с перерывом на 1 ч после 4 чего подачи. На фиг. 1 изображен омонопичиваемый участок сооружения; на фиг. 2 - разрез А-А иа фиг. 1.Предлагаемый способ осуществляетсяследующим образ.ом,Участок сооружения, например, плотины...

Номер патента: 971983

Опубликовано: 07.11.1982

Авторы: Аргал, Баранос, Королев

МПК: E02B 1/00

Метки: бетонных, возведения, сооружений

...цель достигается тем, чтона поверхность бетона первой очереди со 1 Остороны шва наносят адгезив, чстанавливают электроды, а укладку бетона второй очереди ведут после достижения адгезивом прочности, обеспечивающей его несущую способность под давлением бетона второй очереди, а затем после охлаждения бетона 15 до расчетных температур через адгезив пропускают электрический ток,971985 Фор,аула изобретения 10 Составитель В. Волков Редактор Н. Кнштулкнец Техред И. Верее Корректор А. Ференц Заказ 8042/14 Тнраж 709 Подпнсное ВНИИПИ Государственного комитета СССР по делам нзобретеннй н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4 г 5 Филиал ППП Патенг, г, Ужгород, ул. Проектная, 4(ГОСТ 10 78-76) 20Сажа (ГОСТ 8307-78) 5После достижения...

Номер патента: 960350

Опубликовано: 23.09.1982

Авторы: Аргал, Глазычева, Чертыков

МПК: E02B 1/02

Метки: заполнительной, инъекции, исследования, процесса, стенд

...8 оболочке 7 придают соответствующую эаоб 15 лицовочным пустотам форму. Через патрубок 10 с клапаном 11 пространство между плитой 1 и оболочкой 7 заполняют твердеющей смесью, например бетоном. Для предотвращения сцепления бетона с поверхностью оболочки.7 ее смазывают графитом или жировым составом. Для предотвращения деформиро 20 вания оболочки 7 в процессе бетонирования ее можно заполнить сверху тяжелым несвязным материалом, например,ности плиты 1, устанавливают имитаторзаоблицовочных пустот в пространствомежду плитами 1 и 2 и при .помощи на1 тяжных болтов 9 придают оболочке 7новые положения, обеспечивающее созпеском, свинцовой дробью и т.п.После схватывания бетона и набора им необходимой прочности имитатор эаоблицовочных пустот...

Номер патента: 775224

Опубликовано: 30.10.1980

Авторы: Аргал, Глазычева, Королев

МПК: E02D 3/12

Метки: водовода, металлическую, нагнетания, облицовку, раствора, твердеющего

...зазоре между корпусом 1 и патрубком 5 установлены клапаны 11 и 12,отрегулированные на давление открытия,на 0,1-0,3 кГс/см меньшее предельно.допустимого давления нагнетания раст"вора,Клапаны 11 и 12 выполнены в видерезиновых колец. Кольцо клапана Подето на патрубок 5 и двумя гайками13 и 14 и шайбой 15 сжато по бокаМ,Регулировка клапана 11 на необходимое давление открытия осуществляетсяпутем затяжки или ослабления гайки14. Клапан 12 установлен на концевнутреннего патрубка 5 и закрепленпри помощи болта 16, гайки 17 и шайбы 18 к наконечнику 19, выполненномус отверстиями 20. Регулировка клапана 12 на необходимое давление открытия производится затяжкой гайки 17.При заполнении полости 21 за облицовкой 22 и нижней части водовода,твердеющий...

Номер патента: 763509

Опубликовано: 15.09.1980

Авторы: Аргал, Ермошин, Королев

МПК: E02B 1/02

Метки: исследования, сооружений, стенд, швов

...стенд, план; на фиг. 2 - то же, разрез А-А на фиг. 1.Стенд состоит из неподвижного 1 и подвижного 2 железобетонных блоков, блок 2 перемещается по рельсам 3 посредством катков 4. Блоки 1 и 2 оттягиваются болтами 5 и снабжены ,плоскими домкратами 6. Зазор 7 между блоками 1 и 2 имитирует шов между блоками плотины, заполняемый твердеющим раствором при ее омоноличивании. По контуру зазора 7 установлено водонепроницаемоеуплотнение 8. В блоке 1 перед бетонированием заложены выпуски 9 и трубы 10 для подачи раствора в зазор 7, имитирующий шов меж ду блоками плотины, в другом блоке 2 заложено дренирующее устройство 11. Стенд снабжен контрольно-измерительной аппаратурой 12.Стенд работает следующим образом. ЩПосредством плоских домкратов 6...

Номер патента: 751939

Опубликовано: 30.07.1980

Авторы: Аргал, Королев

МПК: E04G 9/02

Метки: опалубочный, щит

...и подлежат омоноличиванию нагнетанием в них твердею щего раствора, связано с большими затратами на бурение скважин, пересекающих швы. При этом качество омоноличивания швов получается низким, так как скважины в местах пересечения со швами заби- ЗО ваются качество ции.Целью качества рукции.Для э щий нес которой шерохов ными де гладкой дящими концами выходящ плиты. 1 изображен опалубочный щит, ьный разрез; на фпг. 2 - блок ния; на фиг. 3 - узел соединеых опалубочных щитов, горпзонзрез.чный щит содержит несущую дна боковая поверхность 2 котонена гладкой, а другая поверх- шероховатой. В плите 1 распопуски 4, 5, 6 с закладными де. В плиту 1 вмонтированы подлементы, например трубы 9, 10,концами соединенные с выпусТипография, пр,...

Номер патента: 666236

Опубликовано: 05.06.1979

Авторы: Аргал, Королев

МПК: E02B 1/00

Метки: бетонных, давления, сооружений, цементации, швов

...на 0,1-0,2 МПа и сбрасываемым до нуля, причем в каждом цикле при достижении верхнего предела 30 между столбчатьми мас иченную водонепроница няют водой под лически повыша 2 МПа и сбрасы ого цикла, пр хний предел нь выше, чем666236 Формула и э обре тени я Составитель Л. Ваксен бургТех е Э. Фанта Корректор М. Пож Тимони е акт аказ 09/22 Тираж 776 ЦНИИПИ Государственного комите по делам изобретений и откр 113035 Москва ЖРа шскаяисно Подпа СССРтийнаб. , 4 филиал ППП Патент, г. Ужгород, Ул, Проектная, 4 цию столбчатых блоков при достижении верхнего предела давления и остаточную деформацию Япосле сброса давления. Для каждого цикла определяют отношение остаточной деформации к обо тщей Р- и строят график зависимосоЬц ти этого отношения от...

Номер патента: 649776

Опубликовано: 28.02.1979

Авторы: Аргал, Королев

МПК: E02B 1/00

Метки: блоками, заполнения, исследования, между, плотины, процесса, раствором, стенд, швов

...- Л на фиг. 1. Стекл состоит из двух железобетонных плит-обойм 1 и 2, стянутых болтами 3 с выемками 4 и 5 в месте их соединения и с патрубкзми 6, срез которые 5 осуществляют подачу бтона в выемки 4 и5 для образования смеввы; вкладышей 7 и 8, изготовленных последовательно до стягивания плит-обойм 1 и 2 болтами 3. Зазор 9 междм вкладышами / и 8 имитирует шов 20 между блоками плотины, заполняемыйтвердеющим растворс;1 при ее омоноличивании. По контуру зазора 9 установлено водонепроницаемое уплот:-.;вне Ю. В одном из вкладышей 7 псрел бстоиировзнием зало жен выпуск 11 для подачи раствора в зазор9, в другом вкладыш= 3 заложено дрсиирующеестройство 12.Стенд снабжен хной аппарат рой сЗО способлением 14в(орректор И. Симки,: о едактор 9 Годасао....

Номер патента: 649775

Опубликовано: 28.02.1979

Авторы: Аргал, Королев

МПК: E02B 1/00

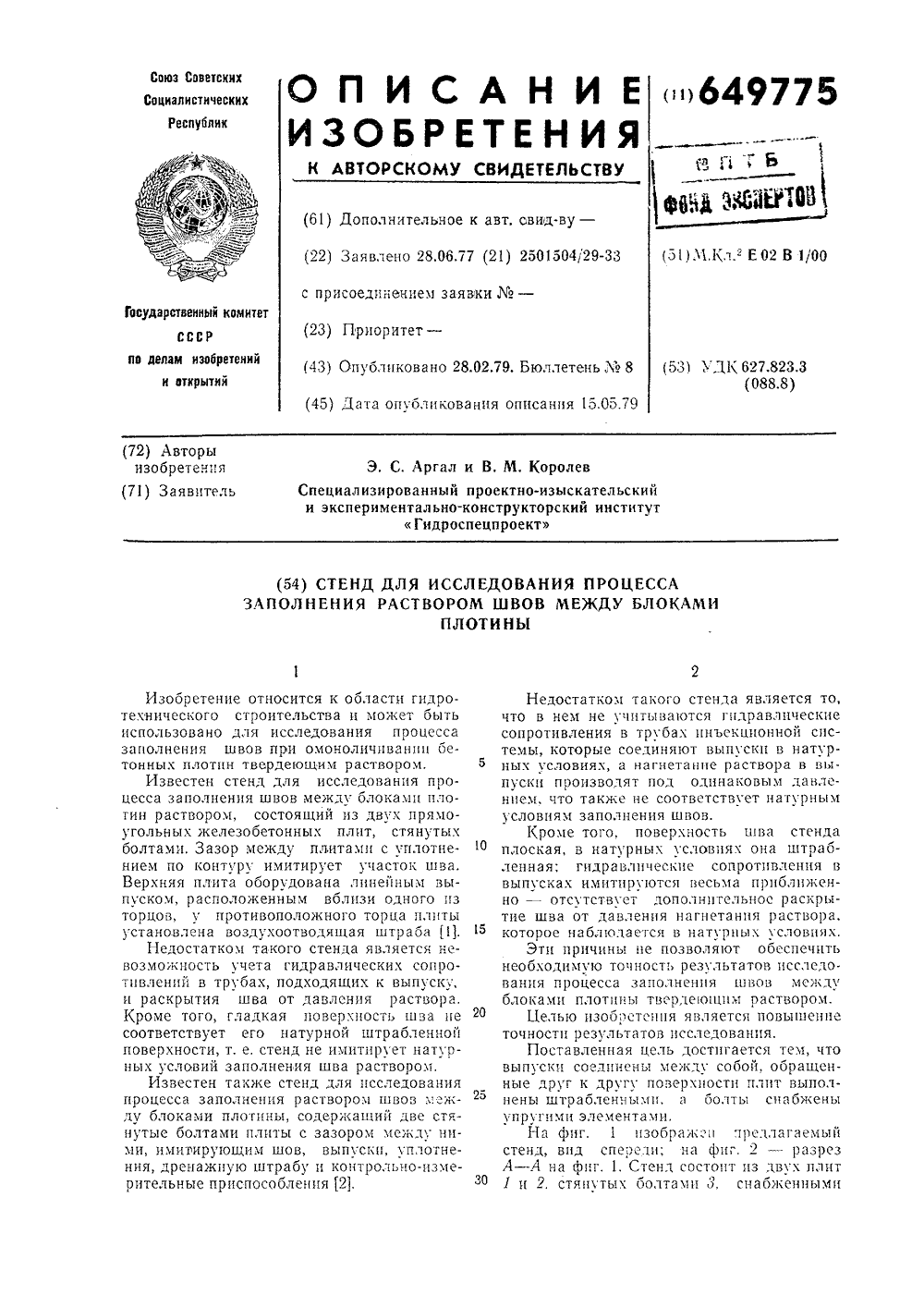

Метки: блоками, заполнения, исследования, между, плотины, процесса, раствором, стенд, швов

...нагнетания раствора, которое наблюдается в натурных условиях.Эти причины не позволяют обеспечить необходимую точность результатов исследования процесса заполнения швов между блоками плотины твсрдеюгцим раствором.Целью изобретения является повышение точности результатов исследования.Поставленная цель достигается тсм, что выпуски соединены между собой, обращенные друг к другу поверхности плит выполнены штраблсннымп, а болты снабжены упругими элементами.На фпг. 1 изображен предлагаемый стенд, вид спереди; на фиг. 2 - разрез А - А на фпг. 1. Стенд состоит из двух плит 1 и 2, стянутых болтами 3, снабженнымиКорректор С, Фа ов Тираж 9 СР по делам иэобретений Раушсмая иаб, д, 4/5Лодпнснокрытий ак 58 венного комитет13035, Москва,Тнп. Харьк....
