E02B 9/08 — приливные гидроэлектростанции или станции, использующие энергию волн

Номер патента: 696100

Опубликовано: 05.11.1979

Автор: Гаврилов

МПК: E02B 9/08

Метки: здание, наплавное, приливной, электростанции

...10, идущих поперек потока. Балластные отсеки 12, заключенные между переборками 10, 18 и ограниченные сверху горизонтальными плитами 15 и водоводами 3 соединены с атмосферой и с 20 компрессорной установкой, размещенной на наплавном блоке или на одном из судов во время буксировки. Над турбинной камерой 7 расположен машинный зал 19 с мостовым краном 20. Водоводы со стороны моря и бассейна оборудованы пазами 21 и 22 для заторов. При работе гидроагрегатов в пазы устанавливаются вкладыши 23 и 24. Затворы и вкладыши устанавливаются и извлекаются крановыми тележками 25. Над водоводами размещены вспомогательные ро помещения 26 с оборудованием и транспортные галереи 27.Когда наплавное здание приливной электростанции готово к буксировке и...

Номер патента: 783406

Опубликовано: 30.11.1980

Автор: Чечушков

МПК: E02B 9/08

Метки: волн, использования, энергии

Номер патента: 802450

Опубликовано: 07.02.1981

Авторы: Личак, Штульман

МПК: E02B 9/08

Метки: использования, энергииволн

...наклоннуюповерхностьс водоемом, причем со стороны водоема сквозной канал может быть снабжен обратным клапаном.На чертеже изображено устройство,поперечный разрез,Водоем 1 отгорожен от моря ограждающей стенкой 2 с наклонной поверхностью 3Кроме того, имеется дополнительная стенка 4 с наклонной поверхностью 5, образующая с ограждающей стеЯ"кой 2 сквозной канал 6, снабженныйобратным клапаном 7. В нижней частиформула изобретения оЫыюдя Составитель Л. ВаксенбургРедактор О, Иванова Техред,М.Голинка Корректор Н, Стец Заказ 10561/Зб Тираж 704 Подписное Вниийи Государственного комитета сссР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Огрййдйющй стеики 2 шполиеио...

Номер патента: 897932

Опубликовано: 15.01.1982

Автор: Кокуев

МПК: E02B 9/08

Метки: гидротранспортное, приливно-отливное

...приливноотливное гидротранспортное устройство с крайним правым положением створ" ки 1 на фиг. 2 - то же, с крайним левым положением створки.Приливно-отливное гидротранспортное устройство включает резервуар 1, канал 2, сообщающиеся с акваторией 3. Канал 2 расположен вокруг резервуара 1. Проемы канала 2 и резерву"897 ара 1 перекрываются двухгранной ту" поугловой створкой 4 с осью 5, раэме. щенной соосно оси резервуара 1, при" чем одна половина створки 4 размеще" на на границе акватории 3 и выхода канала 2, а свободный конец другой половины створки 4 совпадает с одной из стенок проема резервуара 1Устройство при приливно-отливных колебаниях акватории 3 работает следующим образом.При приливах и отливах вода самотеком соответственно втекает в...

Номер патента: 960368

Опубликовано: 23.09.1982

Авторы: Баснин, Логинов

МПК: E02B 9/08

Метки: волнозащитное, сооружение

...оси, внутри которого размещена токосъемнаяобмотка, .и источников магнитногополя, закрепленных на стенках водопропускного отверстия, причем оноснабжено опорами, выполненными ввиде домкратов, закрепленных к нуоснования.На чертеже схематично показановолноэащитное сооружение, поперечныйразрез.Волнозащитное сооружение представляет собой корпус 1 с наклонной передней гранью и водопропускным отверстием, защищенным решетками 2и 3. На стенках водопропускного отверстия закреплены источники 4 магниного поля, а внутри него установленгидроагрегат 5 в виде цилиндра с:токосъемной обмОткой б, размещенногона горизонтальной оси 7 и оборудованного лопатками 8.5 Корпус поддерживается на плавуиа заданном уровне с помощью понтона9, заполненного...

Номер патента: 1095880

Опубликовано: 30.05.1984

Автор: Эвен

МПК: E02B 9/08

Метки: волн, концентрации, моря, открытого, энергии

...от друга, что может не быть достаточно большой концентрации для генерирования энергии. Кро. ме того, отдаленное поле настолько нарушается посторонними исходными волнами, что еще более сокращаетсяго 953предполагаемая концентрация в ограниченной зоне.Использование поля короткой дальности не является обязательным условием для производства энергии волн, однако в поле ксроткой дальности систем, предназначенных для производства энергии, должна располагаться фокусная эона,Большое влияние на поле короткой дальности оказывает способность системы элементов концентрировать волны, имеющие различные направления, в упомянутой зоне сосредоточения илн фокусной зоне.15При проектировании предлагаемой установки или системы ра"четы долж" ны выполняться...

Номер патента: 1158775

Опубликовано: 30.05.1985

Автор: Матора

МПК: E02B 9/08, F03B 13/12

Метки: водоема, волн, использования, энергии

...что в устройстве для использования энергии волн водоема, содержащем раму с поплавками, установленными на раме с возможностью изменениярасстояния между ниии и гидронасос,соединенный с рамой, поплавки прикреплены к нижней плоскости рамы, а гидронасос установлен на дне водоемаНа чертеже изображено устройство 40для использования энергии волн в составе гидроаккумулирующей электростанции.Резервуар 1 гидроэлектростанциисоединен водоподъемной трубой 2 сустройством для использования энергии волн водоема,Раздвоенный нижний конец трубы 2через впускные клапаны 3 соединенс цилиндрической вертикальной камерой гидронасоса 4, неподвижно установленной на дне водоема. Привод 5, соединенный с поршнем насоса, представляет собой жесткую раму,...

Номер патента: 1176018

Опубликовано: 30.08.1985

Автор: Максимов

МПК: E02B 3/00, E02B 9/08

Метки: воды, глубины, моря, подъема

...Техред Л.Микеш Корректор И.Эрдейи Тираж 649 енного комитета С тений и открытий 5, Раушская набаказ 5318/33 ВНИИПИ Государс по делам изоб 113035, Москва, Жодпис 4/ ная, 4 ал ППП "Патент",л, Пр Уж о Изобретение относится к гидротехническим сооружениям, а именно кустройствам для подъема воды с глубины моря, которые могут быть использованы на прибрежных шельфах с цельюповышения их биологической продуктивности,Цель изобретения - повышение производительности путем уменьшения обратного сброса воды в глубинные слои 10моря,На чертеже изображено устройстводля подъема воды с глубины моря.Устройство для подъема воды с .глубины моря содержит водоем 1, ограниченный дамбой 2, водоприемную трубу3, установленную в нижней частидамбы 2 и сообщенную с...

Номер патента: 1303657

Опубликовано: 15.04.1987

Автор: Мотулевич

МПК: E02B 9/08

Метки: гидроэлектростанции, плотина

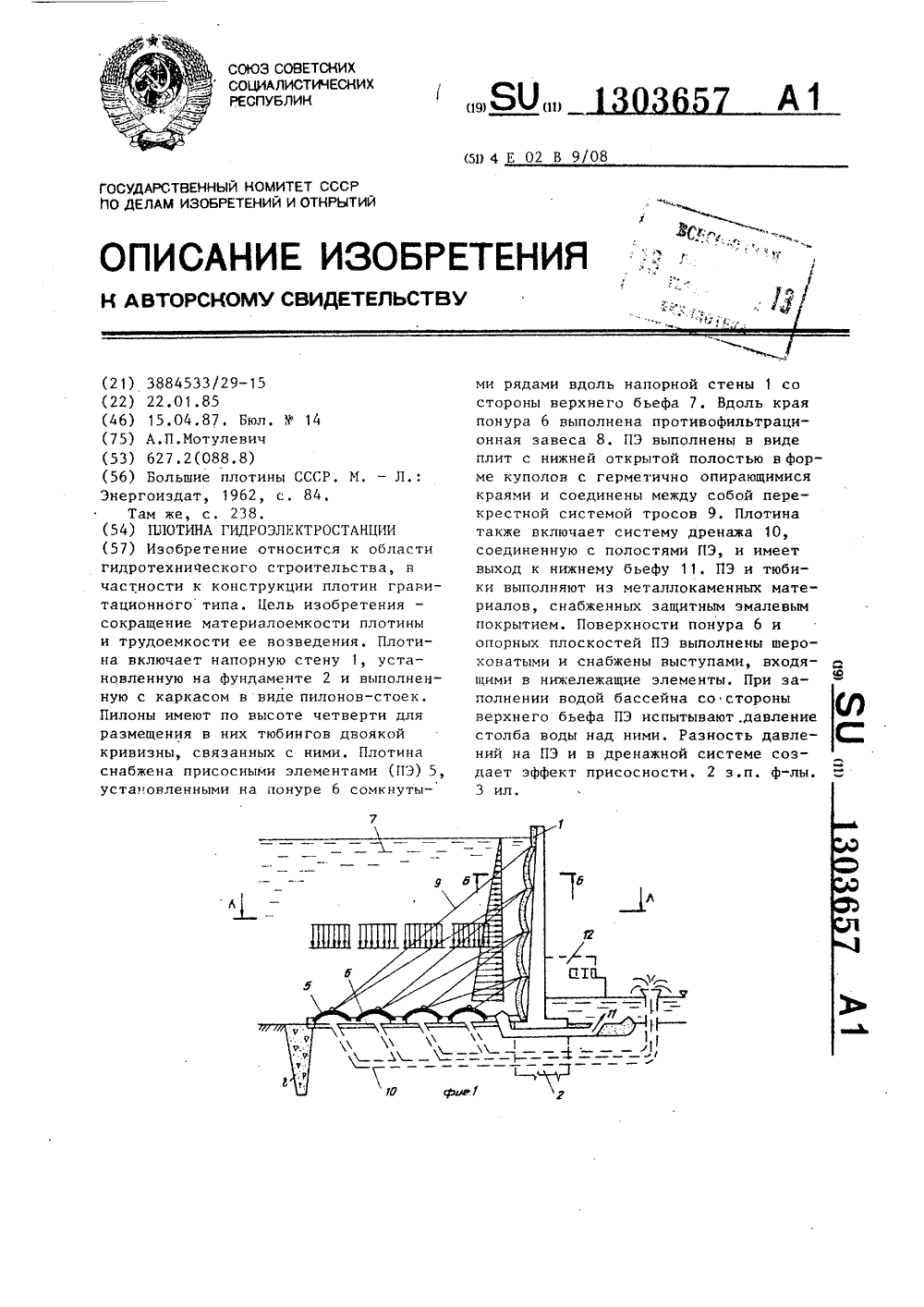

...подготовленном месте из готовыхэлементов. Сначала в котловане в русле реки устанавливается фундаментплотины. Затем со стороны будущеговерхнего бьефа 7 устраивается понур 6и устанавливаются присосные элементы 5, а их внутренние полости подсоединяются к заранее исполненной дренажной системе 10. Дальше устанавливаются пилоны-стойки 3, которые крепятся системой тросов 9 к присоснымэлементам 5. Дальше. в нарастающемпорядке устанавливаются в четвертипилонов друг на друга тюбинги 4 исвариваются между собой и с пилонамигерметичным швом, У края понура со стороны верхнего бьефа устраивается протинофильтрозащитная завеса 8. При заполнении водой бассейна со стороны верхнего бьефа присосные купола испытывают давление веса столба воды над...

Номер патента: 1384656

Опубликовано: 30.03.1988

Авторы: Пшеничный, Сапожников

МПК: E02B 9/08

Метки: вод, водоема, глубинных, поверхность, подъема

...обратный клапан 16. Камера 4 соединена со звеном 3 отверстием 17.Место соединения камеры 4 со звеном3 усилено ребрами 18. Верхние кромкикамеры 4 скошены в сторону звена 3.Понтон 1 имеет волногасящий щит19 и приводной, поворотный в вертикальной плоскости рычаг 20, конецкоторого посредством троса 21 с уп Оругим элементом 22 соединен с якорем23, На звене 2 установлена волногасящая пространственная жесткая решетка24. Нижний конец трубы 13 имеет груз25 и раструб 26. 45Устройство работает следующим образом.При набегании волн на понтон 1 онсовершает вертикальные колебания, которые передаются вертикальной трубе13. При этом глубинные воды двигаются вверх по трубе 13 и последователь"но поступают в камеру 4, звенья 3 и2, где прогреваются и...

Номер патента: 1402649

Опубликовано: 15.06.1988

Автор: Кольник

МПК: E02B 9/08

Метки: гидроэлектростанция, приливная

...комитета СССР по делам изобретений и открытий 113035, Москва, Я, Раушская наб., д, 4/5Заказ 2829/20 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническим сооружениям и может бытьиспользовано преимущественно в океа.нических приливных зонах,Цель изобретения - снижение материалоемкости и упрощение ее возведения в акватории,На чертеже изображена приливнаягидроэлектростанция, вертикальныйразрез.Гидроэлектростанция состоит изнакопительного резервуара 1, уста"новленного на опорах-колоннах 2.Водовод 3, в котором расположеныгидромашина 4 и затвор 5, сообщен срезервуаром 1 и водоемом, а гидромашина 4 соединена с электрогенератором 6 валом 7,Размеры резервуара 1 и опор 2...

Номер патента: 1432133

Опубликовано: 23.10.1988

Автор: Ермилов

МПК: E02B 9/08

Метки: приливная, электростанция

...плотиной от свободной акватории 24 моря. Электростанция работает следующимобразом,При отливе (фиг. 2) уровень водыв водоеме 23 становится вьппе уровняводы в акватории 2 ч моря, Такой перепад уровней создает гидростатическоедавление ка секции 1 и перемычку 10,выгибая ее наружу, при этом в натянутом состоянии находятся связи б,Вода поступает в канал 2 и вращаеттурбину 3, обеспечивая выработкуэлектроэнергии, Перепад уровней удерживается понтонными секциями 1 засчет действия на них сил Архимеда иреакций в связях б, По мере паденияуровня воды в водоеме 23 секции 1опускаются, а связи 6 поворачиваются относительно якорей 7 и 8, приэтом их натяжение поддерживаетсяупругими элементами 17, одновременноони демпфируют воздействие волн насекции...

Номер патента: 1437476

Опубликовано: 15.11.1988

Авторы: Плоская, Плоский

МПК: E02B 9/08

Метки: водоема, воды, подъема

...давления, одновременно вода из моря по трубопроводу 20 через обратный клапан 21 заполняет герметичную емкость 16. Воздух из емкости 16 вытесняется водой в атмосфе. ру через перепускной клапан 12. При наполнении водой емкости 16 датчик 22 дает сигнал в АСУ 39.При поступлении от датчика 10 сигнала о достижении рабочего давления АСУ 39 переключает перепускной клапан 12, соединяющий емкость 16 с атмосферой, на соединение с рессивером 8.Одновременно АСУ 39 открывает клапан 25 и соединяет емкость 18 и емкость 17. Сжатый воздух из ресивера 8 по трубо37476 10 15 20 Формула изобретения 25 30 35 40 45 50 314 проводу 11 через перепускной клапан 12 поступает в емкость 16 и вытесняет воду по трубопроводу 24 через клапан 25 в вышележащую...

Номер патента: 1490223

Опубликовано: 30.06.1989

Автор: Недвига

МПК: E02B 9/08

Метки: приливная, электростанция

...при приближении к минимальному рабочему напору между акваторией 7 и уровнем бассейна 6 начался отлив, то затвором 12 перекрывают один из турбинных водоводов 3 и продолжают выработку электроэнергии одним гидроагрегатом 11 до момента, когра создается рабочий напор между уровнем в бассейне 5 и поцижающимся уровнем в акватории 7,После достижения минимального рабочего напора между акваторией 7 и уровнем бассейна 6 и одновременном создании рабочего напора между акваторией 7 и бассейном 5, переключающие затворы 15 в бассейне 6 перекрывают выход 16, а в бассейне 5 открывают выход 16. Открывают глубинное отверстие 8 бассейна 6, заполняя его до уровня воды в акватории 7, после чего глубинное отверстие 8 бассейна 6 перекрывают. Электроэнергия...
