Плотина из грунтовых материалов

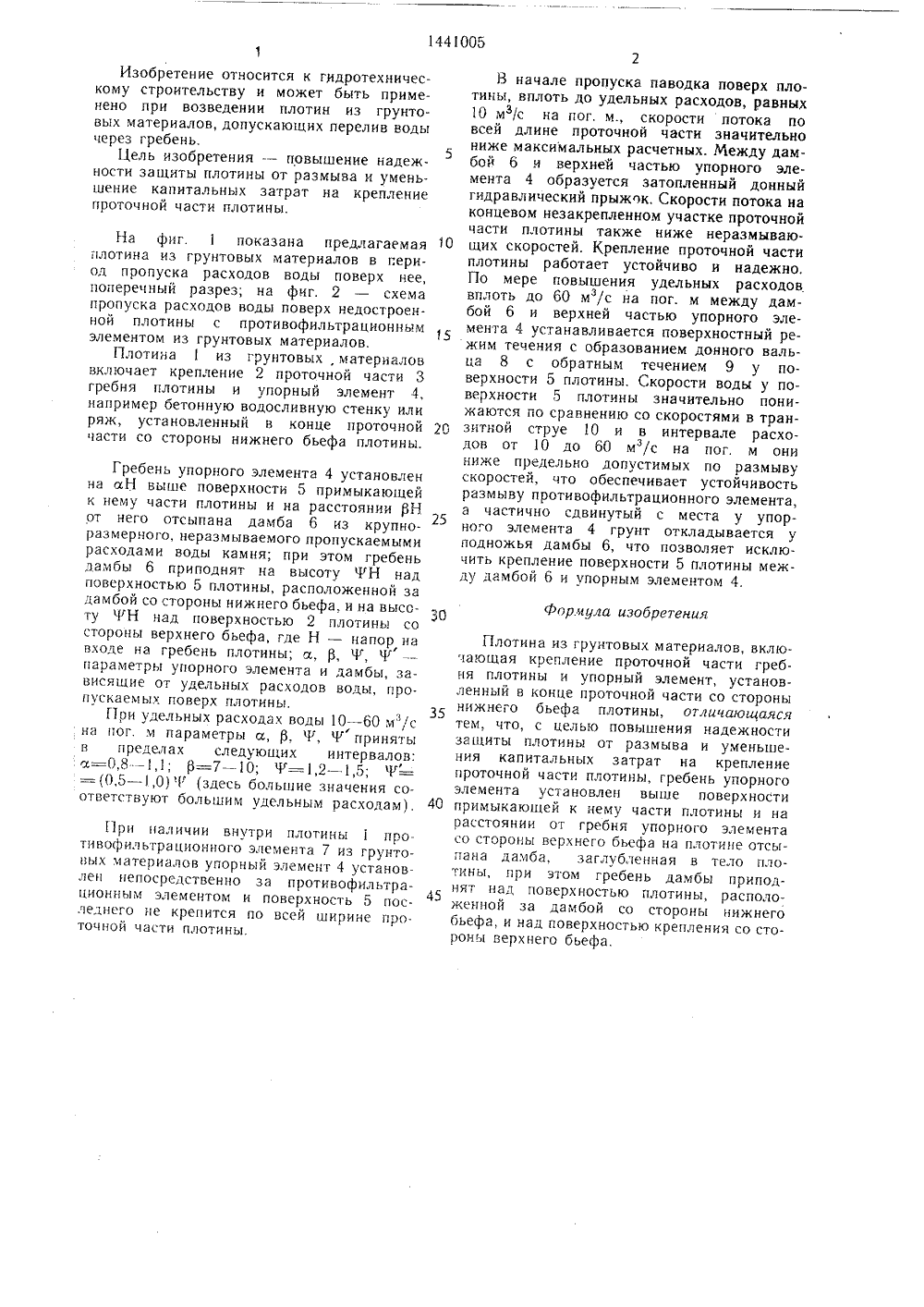

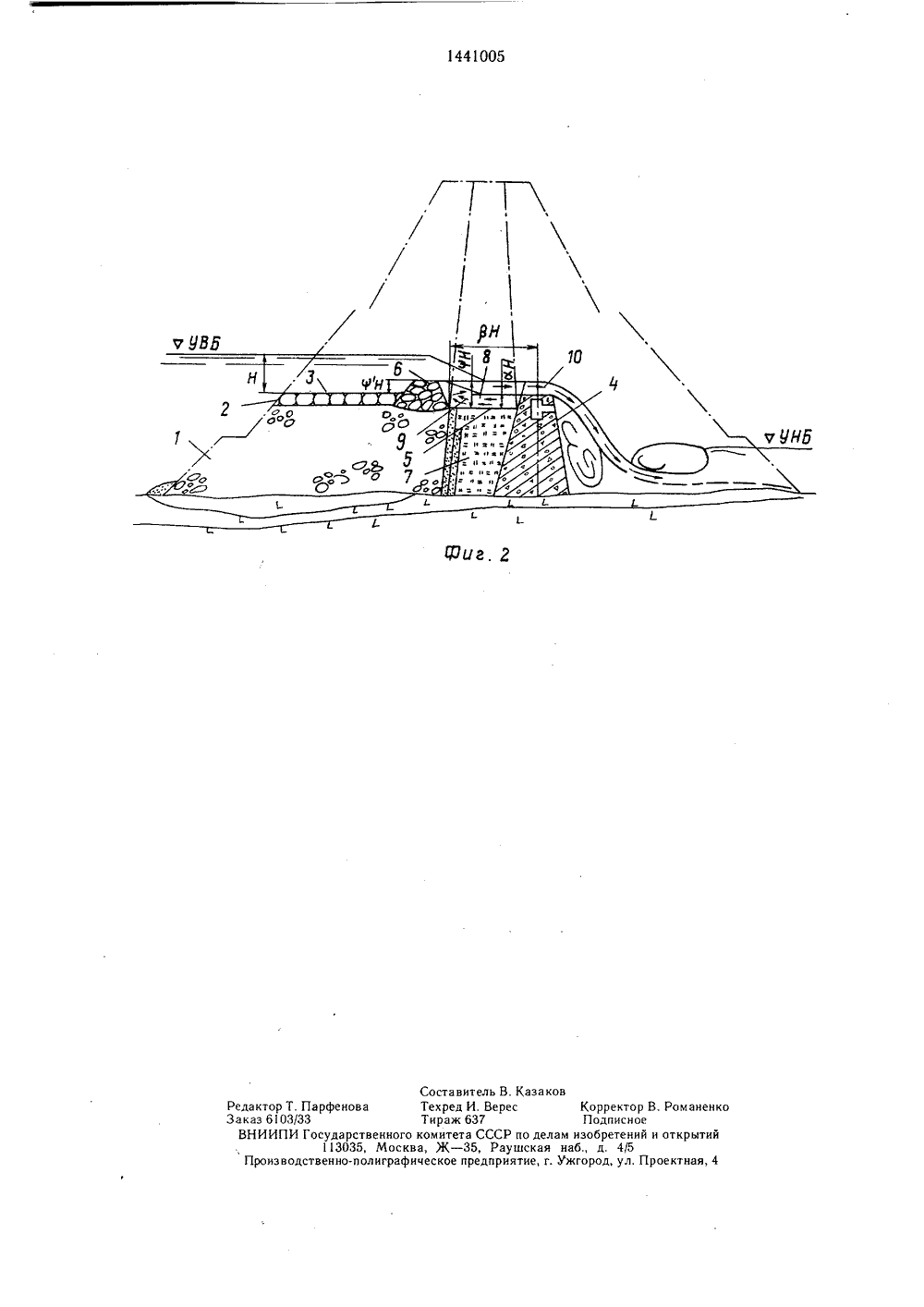

,1441005 19 11 4 Е 02 В 7/06 ИСАНИЕ ИЗОБРЕТЕНИ РУНТОВЪХ МАТЕГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Сибирский филиал Всесоюзного научноисследовательского института гидротехникиим. Б. Е. Веденеева(56) Гордиенко П. И. Водосливные плотины из каменной наброски. - Гидротехническое строительство. 1944,3, с. 7 - 13.Плотников В. М. и др. Пропуск паводковых расходов р. Хантайки во времястроительства через гребень каменнонабросной плотины Усть-Хантайской ГЭС. - Гидротехническое строительство, 1971,11,с. 5 - 7.(54) ПЛОТИНА ИЗ ГРИАЛОВ(5) Изобретение относится к гидротехническому строительству. Цель изобретения - повышение надежности защиты плотины от размыва и уменьшение капитальных затрат на крепление проточной части плотины, Гребень упорного элемента 4 установлен на 2 Н выше поверхности примыкающей к нему части плотины. На расстоянии рН от гребня отсыпана дамба из круп норазмер ного, неразмываемого пропускаемыми расходами воды камня. Гребень дамбы 6 приподнят на высоту ЧН над поверхностью плотины, расположенной за дамбой со стороны нижнего бьефа, и на высоту ЧН над поверхностью плотины со стороны верхнего бьефа, Н - напор на входе на гребень пло- Ж тины; а, Ь, Ч и Ч" - параметры упорного элемента и дамбы, при этом а=0,8 - 1,11 %Ю Ф =7 - 10; Ч=1,2 - 1,5; Ч= (0,5 - 1,0) Ч.При размещении упорного элемента и дамбы указанным образом скорости потока на концевом незакрепленном участке проточной части плотины становятся ниже размывае- ,ы мых. 2 ил.4 ьИзобретение относится к гидротехническому строительству и может быть применено при возведении плотин из грунтовых материалов, допускающих перелив воды через гребень.Цель изобретения - повышение надежности защиты плотины от размыва и уменьшение капитальных затрат на крепление проточной части плотины. На фиг.показана предлагаемая плотина из грунтовых материалов в гериод пропуска расходов воды поверх нее, поперечный разрез; на фиг. 2 - схема пропуска расходов воды поверх недостроенной плотины с противофильтрационным элементом из грунтовых материалов.Плотина 1 из грунтовых, материалов включает крепление 2 проточной части 3 гребня плотины и упорный элемент 4, например бетонную водосливную стенку или ряж, установленный в конце проточной части со стороны нижнего бьефа плотины.Гребень упорного элемента 4 установлен на аН выше поверхности 5 примыкающей к нему части плотины и на рассточнии рН от него отсыпана дамба 6 из крупно- размерного, неразмываемого пропускаемыми расходами воды камня; при этом гребень дамбы 6 приподнят на высоту ЧН над поверхностью 5 плотины, расположенной за дамбой со стороны нижнего бьефа, и на высоту ЧН над поверхностью 2 плотины со стороны верхнего бьефа, где Н - напор на входе на гребень плотины; я, р, Ч", Ч параметры упорного элемента и дамбы, зависящие от удельных расходов воды, пропускаемых поверх плотины.При удельных расходах воды 10 - 60 м/с на пог. м параметры а, р, Ч, Ч приняты в пределах следующих интервалов: х=0,8- - 1,1; р= - 7- - 1 О; Ч=1,2 - 1,5; Ч= =-(0,5 - 1,0) Т (здесь большие значения соответствуют большим удельным расходам).При наличии внутри плотины 1 противофильтрационного элемента 7 из грунтовых материалов упорный элемент 4 установлен непосредственно за противофильтрационным элементом и поверхность 5 последнего не крепится по всей ширине проточной части плотины. В начале пропуска. паводка поверх плотины, вплоть до удельных расходов, равныХ 10 м /с на пог. м., скорости потока позвсей длине проточной части значительно ниже максимальных расчетных. Между дамбой 6 и верхней частью упорного элемента 4 образуется затопленный донный гидравлический прыжок. Скорости потока на концевом незакрепленном участке проточной части плотины также ниже неразмываю- О щих скоростей. Крепление проточной частиплотины работает устойчиво и надежно.По мере повышения удельных расходов вплоть до 60 м/с на пог. м между дамбой 6 и верхней частью упорного элемента 4 устанавливается поверхностный режим течения с образованием донного вальца 8 с обратным течением 9 у поверхности 5 плотины. Скорости воды у поверхности 5 плотины значительно понижаются по сравнению со скоростями в транзитьой струе 10 и в интервале расходов от 10 до 60 м/с на пог. м они ниже предельно допустимых по размыву скоростей, что обеспечивает устойчивость размыву противофильтрационного элемента, 25а частично сдвинутый с места у упорного элемента 4 грунт откладывается у подножья дамбы 6, что позволяет исключить крепление поверхности 5 плотины между дамбой 6 и упорным элементом 4.Флр.мула изобретения Плотина из грунтовых материалов, вклюающая крепление проточной части гребня плотины и упорный элемент, установленный в конце проточной части со стороны нижнего бьефа плотины, отличающаяся тем, что, с целью повышения надежности защиты плотины от размыва и уменьшения капитальных затрат на крепление проточной части плотины, гребень упорного элемента установлен выше поверхности 40 примыкающей к нему части плотины и нарасстоянии от гребня упорного элемента со стороны верхнего бьефа на плотине отсы- пана дамба, заглубленная в тело плотины, при этом гребень дамбы приподнят над поверхностью плотины, расположенной за дамбой со стороны нижнего бьефа, и над поверхностью крепления со стороны верхнего бьефа,Составитель В. КазаковРедактор Т. Парфенова Техред И. Верес Корректор В. РоманенкоЗаказ 6103/33 Тираж 637 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
