Номер патента: 1006572

Опубликовано: 23.03.1983

Автор: Гугняев

МПК: E02B 3/06

Метки: волн, гашения

...отсутствия повышенных гидравлических сопротивлений. 2 ВЦелью изобретения является повышенйе эффективности гашения волн.Указанная пель достигается тем, что устройство снабжено криволинейным козырьком, установленным перед стенкой с наклоном в сторону акватории.На чертеже изображено устройство, поперечный профиль. 72 2устройство для гашения, волн содержит бетонную стенку 1 с вогнутой криволинейной поверхностью, перед коброй;установлен криволинейный козырек 2, наклоненный в сторону акватории.Устройство работает следующим об- . разом.При набегании волны происходит ее соударение с наклонным козырьком.2, на котором частично гасится энергия волны, Скатившись по козырьку 2 вниз, волна ударяется о водяной поток. При ,соударении волны с потоком...

Номер патента: 1006573

Опубликовано: 23.03.1983

Авторы: Золотарев, Косиченко

МПК: E02B 3/16

Метки: противофильтрационный, экран

...полной сработки одной складки экрана происходит сработка соседних складок до момента стабилизации деформацийоснования.В качестве материала полосы 5 можноиспользовать резину, предел прочности наразрыв которой должен наступать не ранее,чем после полной сработки прилегающихскладок 4,В процессе устройства складок пленочного полотнища одновременно осуществляется промазка антифрикционным составоми приклейка сильнодеформативной полосык складкам экрана.Такая конструкция экрана позволяет емусвободно деформироваться без защемлениягрунтом. При наличии значительных деформаций основания экран может удлиниться40 в два и более раз при обеспечении его герметичности,Целью изобретения является повышение надежности работы противофильтрационного экрана...

Номер патента: 1006574

Опубликовано: 23.03.1983

Автор: Танклевский

МПК: E02B 3/16

Метки: противофильтрационного, создания, экрана

...потерь. После механической обработки грунта подают коль матирующий раствор, который, проникая вразрыхленный грунт, снижает его водопроницаемость, При этом происходит также кольматация верхней части 5 уплотненного слоя 3. Созданный таким способом экран является трехслойным. Он включает верхний закольматированный слой 6 грунта, который является в то же время защитным слоем, закольматированный слой 5 уплотненного грунта и нижний слой 3 уплотненного грунта. Изобретение позволяет повысить водонепроницаемость экранов и увеличить долговечность при незначительной стоимости их 25 выполнения. 10065741Изобретение относится к гидротехническому строительству и может быть применено при устройстве противофильтрационных экранов,...

Номер патента: 1006575

Опубликовано: 23.03.1983

Авторы: Гайдин, Кравцова, Маркович, Тихомиров

МПК: E02B 3/16

Метки: завес, противофильтрационных, сооружения

...чтообуславливает недостаточную эффективность, а также низкую механическую прочность ПФЗ.Цель изобретения - повышение прочности тампонируемого массива и снижениепроницаемости ПФЗ путем применения соответствующей технологии закладочных итампонажных работ.Поставленная цель достигается тем, чтопо способу сооружения противофильтрационных завес, включающему бурение по крайней мере двух рядов инъекционных скважинв поток грунтовых вод, подачу через них ч 0закладочного материала различных фракций, закладочный материал перед подачейв скважины разделяют на крупнозернистуюи мелкозернистую фракции, после чего первоначально в скважины, расположенные ниже по потоку, подают закладочный материал крупнозернистой фракции, а затем вскважины, расположенные...

Номер патента: 1006576

Опубликовано: 23.03.1983

Автор: Саноян

МПК: E02B 5/00

Метки: сооружение, сопрягающее

...обслуживание сооружения связано с определеннымиэксплуатационными затратами.Целью изобретения является предотвращение заиления, обеспечение бесперебойной,и надежной работы сооружения при прохождении наносонесущих потоков, в частности селевых.Указанная цель достигается тем, что профиль дна выполнен криволинейным с отмет ковых стенок 3, осуществляющих плавный переход широкого призматического канала 4 в узкий канал 5. Отметки криволинейного профиля дна АСВ понижены относительно прямой АВ, соединяющей начальную точку А профиля. с его конечной точкой В в пределах первой половины длины сооружения АС (точка С делит прямую АВ пополам), и, наоборот, повышены в пределах второй половины СВ полудлины, Максимальные отклонения отметок криволинейного...

Номер патента: 1006577

Опубликовано: 23.03.1983

Автор: Козлов

МПК: E02B 7/06

Метки: грунтовых, плотина

...материалов, включающая тело плотины и защитный слой 2.Недостатком таких плотин является низкая надежность их работы в районах с глубиной промерзания грунтов более одного метра. При увеличении глубины промерзания во избежание нарушения сплошности тела плотины из-за морозного пучения и последующего оттаивания необходимо увеличивать толщину защитного слоя. Это приводит к выходу части фильтрационного потока в защитный слой, что создает потенциальную опасность возникновения фильтрационных деформаций тела плотины и грун. та защитного слоя. Целью изобретения является повышение надежности плотины.Поставленная цель достигается тем, что плотина из грунтовых материалов, включающая тело плотины и защитный слой, снабжена противофильтрационным...

Номер патента: 1006578

Опубликовано: 23.03.1983

Автор: Городецкий

МПК: E02B 7/06

Метки: плотина

...свойства гашения энергии потока и увеличения при этом сброс- ного расхода, дополнительно каналы водо- сливной части выполнены переменного сечения, возрастающего по длине сверху вниз (фиг. 2).Для достижения наилучшего гашения энергии сбросных потоков носки-рассеиватели рядом размещенных рядов каналов направлены навстречу друг другу (фиг. 2 и 3). В водосливных каналах поток, выходящий из носков-рассеивателей, приобретает форму сектора рассеивания (фиг. 7 и 8). Распределение мощности потока в таком секторе возрастает от оси поворота канала (фиг. 5 и 6) в направляении центробежной силы и достигает наибольшей величины у противоположной, внешней его стороны. Остаточная энергия сбросного потока 5 с внешней стороны сектора рассеивания...

Номер патента: 1006579

Опубликовано: 23.03.1983

Авторы: Беличенко, Каплин, Качура, Коломиец, Корецкий, Цыгуткин, Чавырь, Шандыбин, Школьник

МПК: E02B 7/06

Метки: отходов, производств, складирования, содово, содовых, сооружение, цементных

...быть выполнен из связных гррунтов или из мелкодисперсной фракции твердой фазы отходов. При этомтолщина экрана (Ь ) определяется по за- висимости Ь= --- ,вЭгде Ь - площадь обводненной части гидроотвала, мд;К - коэффициент фильтрации материала экрана, м/с;Ь - высота слоя жидкости в гидроотвале, м;ц - допустимые фильтрационные потецри из гидроотвала, определяемые условиями разбавления, мф/с.Противофильтрационный экран дна пруда осветленной воды и экран ограждающих дамб выполнены из водонепроницаемых материаловДля сброса воды из пруда осветленной воды в нем установлен водовыпуск 9. Один гидроотвал может быть соединен с несколькими прудами осветленной воды, и наоборот - к одному пруду осветленной воды может быть подсоединено несколько...

Номер патента: 1006580

Опубликовано: 23.03.1983

Авторы: Беляков, Булатов, Воробьев, Горский, Демин, Леонов, Лосев, Николаев, Телешев

МПК: E02B 7/06

Метки: грунтовая, плотина

...один другому установленывертикальные элементы, которые снабженыпротивофильтрационным уплотнением ив которых заанкерены армирующие элементы.На фиг. 1 показан створ плотины, продольный разрез; на фиг, 2 - плотина, поперечный разрез; на фиг. 3 - часть плотины, в плане; на фиг. 4 - плотина с ядром, поперечный разрез; на фиг. 5 - анкерное устройство; на фиг. 6 - заделкаанкера в мелкозернистом грунте; на фиг. 7 -устройство для предварительного напряжения листовой арматуры; на фиг. 8 - шов,вертикальный разрез; на фиг. 9 и 10варианты выполнения шва между массивами,Тело грунтовой плотины 1 разрезано поперечными 2 и продольными 3 швами наотдельные массивы, размеры которых устанавливаются в зависимости от конкретныхусловий района...

Номер патента: 1006581

Опубликовано: 23.03.1983

Автор: Миенко

МПК: E02B 7/18

Метки: вакуума, водовыпуске, гидравлический, клапан, насосной, сифонном, срыва, станции

...гидравлический клапан прости надежен 2.Однако зарядка сифона и его разрядка,особенно при загнутом для отбора скоростного напора нижнем конце стакана, затруднены, что вызывает излишние затраты энергии.Кроме того, нижнее отверстие стакана -единственный путь поступления воздухав полость сифона и водовода, а это приводитк тому, что для плавной разрядки сифонанеобходимо сечение стакана площадью 0,5 -1,0% от площади сечения горловины, нодля непрерывного заполнения воздухом опорожняющегося водовода с напорами более10 м сечение стакана должно быть значительно большим, т. е. 2 - 4% и, если выбрать 40сечение стакана из условия опорожненияводовода, разрядка будет протекать принедопустимом режиме с гидравлическимударом.Цель изобретения -...

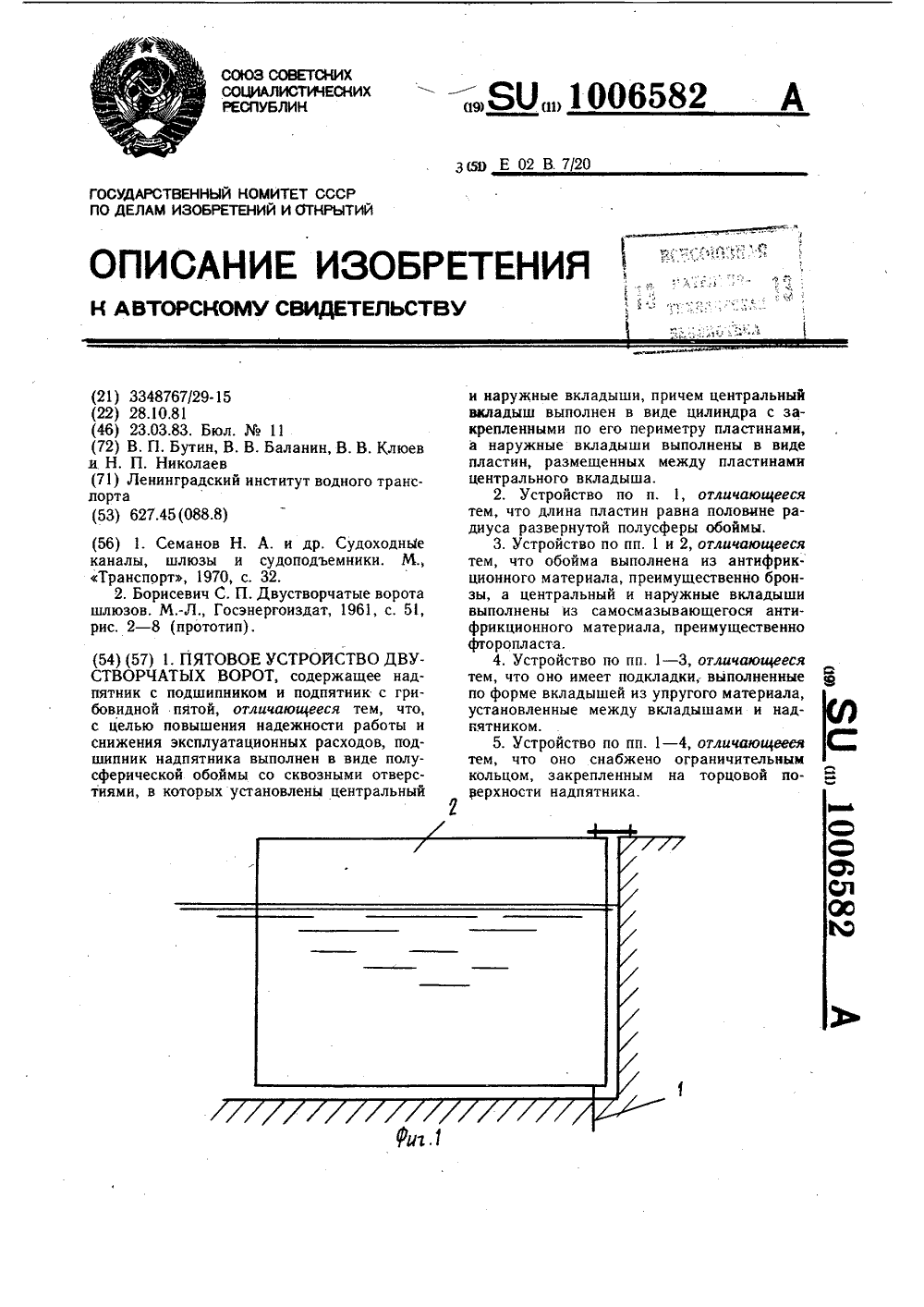

Номер патента: 1006582

Опубликовано: 23.03.1983

Авторы: Баланин, Бутин, Клюев, Николаев

МПК: E02B 7/20

Метки: ворот, двустворчатых, пятовое

...также пятовое устройство двустворчатых ворот, включающее надпятникс подшипников и подпятник с грибовиднойпятой 2,Недостатками известного устройстваявляются низкая надежность его работыи значительные эксплуатационные расходывследствие необходимости частого ремонта,а также обеспечение принудительной смазки.Целью изобретения является повышениенадежности работы и снижение эксплуатационных расходов.Цель достигается тем, что подшипник 20надпятника выполнен в виде полусферической обоймы со сквозными отверстиями, вкоторых установлены центральный и наружные вкладыши, причем центральный вкладыш выполнен в виде цилиндра с закрепленными по его периметру пластинами, анаружные вкладыши выполнены в виде пластин, размещенных между...

Номер патента: 1006583

Опубликовано: 23.03.1983

Авторы: Горелик, Демидов, Евстратов, Залькиндсон, Селезнев, Яппу

МПК: E02B 7/42

Метки: высоты, гидросооружениях, действующих, затвора, пролетного, строения, увеличения

...дополнительной гидростатической нагрузки.Целью изобретения является. снижение трудоемкости работ.Цель достигается тем, что наращивание дополнительных секций пролетного строения производится с его нижней кромки. На чертеже изображен затвор, продольный разрез.Затвор состоит из пролетного строения1, основных опорных шарниров 2, дополнительной секции 3 пролетного строения шарниров 4 дополнительной секции, расположенных на ногах 5 пролетного строения 1.Способ осуществляется следующим образом.Приподнимают пролетное строение 1, 10 затем производят наращивание дополнительной секции 3 с нижней кромки пролетного строения 1. После этого присоединяют дополнительную секцию 3- к ногам 5 пролетного строения при помощи шарниров 4.Дополнительная...

Номер патента: 1006584

Опубликовано: 23.03.1983

Автор: Мельников

МПК: E02B 8/02

Метки: гидротехническим, наносов, промывки, сооружением

...в шахте на отметке регулируемого гидротехническим сооружением уровня.На чертеже изображено устройство, продольный разрез.Устройство для промывки наносов состоит из секторного затвора 1, уплотнителей 2, питающей шахты 3, промывного водовода 4, диафрагмы 5., шарнира 6, питающего трубопровода 7, противовеса 8, троса 9, блоков 10, клапана 11 с осью 12 вращения, поплавка 13, камеры 14, имеющей сливное отверстие 15, и патрубка 16. Для удаления воды из полости затвора 1 служит сливное отверстие 17.Устройство работает следующим образом.Пока воды в верхнем бьефе нет, затвор 1 под действием противовеса 8 открывается. Поток, подходя к сооружению, по мере наполнения начинает поступать по питающей шахте 3 и трубопроводу 7 в полость затвора...

Номер патента: 1006585

Опубликовано: 23.03.1983

Авторы: Богаенко, Рощупкин

МПК: E02B 8/02

Метки: водосбросной, воды, карты, колодец, намыва, осветленной, отвода

...колодец включает бетонное основание 1 с выпускным трубопроводом 2 и опорным кольцом 3, сильфон 4, состоящий из фланцев 5, жестких колец 6 и гофрированного чехла 7 из эластичного материала, водослив 8, подвешенный к 35 поплавкам 9 и снабженный прижимными рейками 10.Кроме того, обозначены болтовое соединение 11 фланцев 5, опорные консоли 12 водослива 8 на поплавках 9, сливной фронт 40 13 колодца, отстойный прудок 14, намытый грунт 15, грунт 16 основания.Возведение и обслуживание колодца осуществляют следующим образом.На грунт 16 основания устанавливают бетонное основание 1 колодца, укладывают 45 выпускной трубопровод 2. Доставляют к бетонному основанию 1 водослив 8 с заправленным на нем сильфоном 4, который находится в сжатом состоянии,...

Номер патента: 1006586

Опубликовано: 23.03.1983

Авторы: Бекетов, Кимлач, Ландау, Левицкий

МПК: E02B 8/06

Метки: водосброс

...10Известен также водосброс, преимущественно для водохранилища-охладителя, включающий плотину с затвором, камеру, сообщенную с верхним бьефом, и ебросные трубопроводы с разбрызгивающими насадками, соединяющие камеру с нижним бьефом 2.Однако известный водосброс имеет сложную конструкцию, вследствие необходимости наличия труб значительной длины, которые к тому же проходят в устое сооружения.Цель изобретения - упрощение конструкции.Эта цель достигается тем, что, камера с сб росны ми трубопроводами размещена в корпусе затвора.25На чертеже изображен водосброс, поперечный разрез.Водосброс из водохранилища-охладителя состоит из плотины 1, снабженной затворами 2. На напорной грани затворов 2 выполнены отверстия 3, сообщающие верх- зо ний бьеф...

Номер патента: 1006587

Опубликовано: 23.03.1983

Авторы: Дубинчик, Тимошенко

МПК: E02B 8/06

Метки: водосбросном, гидравлическим, концевым, прыжком, сооружении, трамплином

...прыжком в водосбросных сооружениях с концевым трамплином.Известен способ управления гидравлическим прыжком в водосбросном сооружении с концевым трамплином, включающий пропуск потока с энергией, превышающей энергию расчетного потока 1.Известен способ управления гидравли ческим прыжком в водосбросном сооружении с концевым трамплином, включающий отгон гидравлического прыжка и пропуск потока с расчетной энергией 2,Недостатком известных способов является то, что из-за долговременного пропуска потока с повышенной энергией происходит размыв русла в нижнем бьефе.Цель изобретения - уменьшение размыва русла в нижнем бьефе и недопущение продолжительного воздействия больших гид О родинамических нагрузок на сооружение.Указанная цель...

Номер патента: 1006588

Опубликовано: 23.03.1983

Авторы: Гуртовник, Илюшин, Крылова

МПК: E02B 8/06

Метки: водосброса, концевое, сооружение

...объемы работ (скальная выемка и бетон), затраченные на выполнение массивного бетонного зуба. Кроме того, требуется полное ограждение котлована от грунтовой воды и значительные затраты средств, материалов и времени, связанные с устройством этого ограждения.Известно также концевое сооружение водосброса, содержащее ограждающие стенки, донную плиту и защитный зуб, выполненный в виде расположенных рядами омоноличенных с породой стержней, верхние концы которых скреплены с донной плитой 12.Недостатком этого устройства является малая надежность защиты его концевого сооружения от подмыва, так как размыв берега может распространяться под сооружение между сваями, Кроме того, это устройство не может быть применено при узких ущельях, в которых...

Номер патента: 1006589

Опубликовано: 23.03.1983

Автор: Цвык

МПК: E02B 8/08

Метки: рыбозащитное

...в инжекторную приставку 9 и далее по трубопроводу 10 - в рыбоотвод 4, По рыбоотводу 4 вода с рыбой и сором поступает в водоисточник 2 в стороне от канала 3, а чистая вода через всасывающий патрубок 6 - в насос.Такое выполнение устройства позволяет повысить эффективность рыбозашиты. 10065891Изобретение относится к водному хозяйству и мелиорации, а также другим потребителям, использующим для водоснабжения открытые источники комплексного назначения для целей водоснабжения и рыбного хозяйства.Известно рыбозащитное устройство,включающее установленные перед водозаборным сооружением подвижную и неподвижную рамы, причем в подвижных рамахустановлены с возможностью вращения 101.-образные пластины, создающие отпугивающие рыб импульсы 1.Однако...

Номер патента: 1006590

Опубликовано: 23.03.1983

Автор: Зюзьгин

МПК: E02B 8/08

Метки: рыбоподъемник

...3 - положение при закрытом входе в шахту перед подъемом рыбы;на фиг. 4 - разрез А - А на фиг, 3; нафиг. 5 - схема размещения водоводов; нафиг. 6 - рыбоподъемник в промежуточнойфазе подъема рыбы.Рыбоподъемник содержит входной проем1, шахту 2 с побудительным устройством 3,замкнутые герметичные эластичные полотнища 4, имеющие впускные и выпускныетрубопроводы с затворами (не показаны)верхнего и нижнего бьефов, выдвижныеопорные решетки 5, имеющие стержни и опорные подвижные балки 6, на свободных тор 5 10 15 20 25 30 35 40 45 50 55 Накопление рыб у входного проема обеспечивается с помощью создания привлекающих скоростей побудительным устройством 3 и шумом падающей воды из-под частично- поднятого затвора 14, перекрывающего входной проем 13, что...

Номер патента: 1006591

Опубликовано: 23.03.1983

Автор: Нурмухамедов

МПК: E02B 9/04

Метки: водозаборное

...находящаяся в зацеплении с конической шестерней, установленной на ведомомвалу 6, размещенным выше кронштейна 3,являющегося торцом барабана 1 перпендикулярно к ведушему валу 2 и жесткосвязанному с очистным приспособлением,выполненным в виде зонтичного каркаса спицами 7, очищающим сетчатый барабан 1. Спицы 7 связаны диаметрально противоположно гибкими упругими щеточными элементами 8, взаимодействующими с полукруглой боковой поверхностью сетчатого барабана 1, причем один из элементов снабжен Г-образными прутками 9 для крупного сора. На полукруглой поверхности несущего кронштейна 3, перед зоной взаимодействия сетчатого и очистного приспособления, установлена прмывочная трубка 10.При работе рыбозаградительного устройства сетчатый...

Номер патента: 1006592

Опубликовано: 23.03.1983

Авторы: Илюшин, Насберг

МПК: E02B 9/06

Метки: водовода, напорного, отделка, подземного

...каналы с наружной поверхностью пленки. На фиг. 1 показан фрагмент обделки водовода; на фиг. 2 в разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Обделка включает внешнее бетонное кольцо 1 и внутреннюю поливинилхлоридную пленку 2 с продольными выступами 3й-формы, заделанными в бетонное кольцо 1,Внутри продольных выступов 3 имеютсясквозные продольные полости 4.Между продольными выступами 3 периодически расположены поперечные кольцевыеперемычки 5, герметично скрепленные своими торцами с продольными выступами 3 иотсоединенные от пленки 2 своей нижнейстороной. Внутри поперечных перемычек1 имеются каналы 6, соединенные с полостями 4 в продольных выступах. Кроме того,в перемычках имеются поперечные полости7, соединяющие...

Номер патента: 1006593

Опубликовано: 23.03.1983

Автор: Гайлитис

МПК: E02B 11/00

Метки: грунтов, дренирования

...что лотки ,выполнены гофрированными. ной на дне траншеи лентой из фильтрующего защитного материала.Причем в продольную волнообразнуюскладку уложен заполйенный сыпучимфильтрующим материалом чулок.Продольная волнообразная складкавыполнена в виде лотка, снабженногоперфорацией и накрытого сверху вторым лотком,Перфорация на одном из нижних лотков выполнена выше, чем на другом.Лотки выполнены гофрированными.На.фиг. 1 показано устройство длядренирования с продольной волнообраз"ной складки с вторым дренирующим лотком, поперечный разрез; на фиг. 2 "то же, с уложенным в продольную волнообразную складку чулком из сетки,заполненным фильтрующим защитным материалом; на фиг. 3 - вариант конструкции с опорной ножкой, уложеннойна ленте из фильтрующего...

Номер патента: 1006594

Опубликовано: 23.03.1983

Авторы: Вахонин, Закржевский, Кул

МПК: E02B 11/00

Метки: дренажного, заиления, трубопровода

...занпения путем промывки его ускоренным потоком воды 2 ,Недостатком известного способаявляется то, что заполнение дрен занимает продолжительное время, апри открытии дренажного трубопрово да из-за незначительных напоров вгрунте и небольших объемов занесенной воды скорости движения будутнезначительными, а отсюда и низкоекачество очистки.Цель изобретения - повышение интенсивности удаления насосов,Поставленная цель достигается тем,что промывку трубопровода осуществляют откачкой из него воды в периодвысоких уровней грунтбвых вод,Способ осуществляют следующимобразом.Промывку дренажных трубопроводовпроводят при затопленных устьях, например, в период весеннего половодья.При этом откачку можно производитьпри изолированном от канала устье 6594...

Номер патента: 1006595

Опубликовано: 23.03.1983

Автор: Назаров

МПК: E02B 11/00

Метки: дренажное, устье

...водоприемным элементом 2 3.Недостатком известной конструкции 26является позднее начало работы дренажа после оттаивания почвы и сокращение периода работы,Цель изобретения - увеличение периода работы дренажа, 25Эта цель достигается тем, что водоприемный элемент выполнен в виденескольких уложенных в вертикальнойплоскости глухих труб, соединенныхс дренажной линией через обратный звфильтр,На чертеже показано дренажное1устье, разрез.Дренажное устье состоит из устьевой коробки 1, водоприемного элемента в виде нескольких уложенных повертикали глухих труб 2, сопряженных с дренажной линией 3 через обратный фильтр 4. Дренажное устьерасполагают в траншее 5, заполненное вфильтрующим материалом 6 до нижнейграницы пахотного слоя 7. Оставшуюсячасть...

Номер патента: 1006596

Опубликовано: 23.03.1983

Авторы: Абрамсон, Варлашина, Григорьев

МПК: E02B 11/00

Метки: вод, грунтовых, уровня

...зависимость надежности электрорегуляторов от надежности электроснабжения, конструктивная сложность,Цель изобре ения - упрощение конструкции и повышение эксплуатационнойнадежности,Поставленная цель достигается тем,что регулирующий орган выполнен ввиде затвора пневмогидравлическогодействия с элементом управления ввиде сифона, при этом устройство снабжено пневмотрубопроводом, подключенным к сифону и сообщенным с атмооферой при помощи клапанов, связанныхс датчиками уровня,На фиг. 1 показано предлагаемоеустройство, разрез А-А на фиг. 2);на фиг 2 - разрез Ь-Б на фиг. 1; нафиг, 3 - разрез В-В на фиг. 1; нафиг. 4 - разрез Г-Г на фиг. 2,И М 35 40 4 М И В состав устройства для регулирования уровня грунтовых вод входятзатвор 1...

Номер патента: 1006597

Опубликовано: 23.03.1983

Авторы: Кондратьев, Райкевич

МПК: E02B 11/00

Метки: дренажных, колодцев

...под острым углом к горизонтальной плоскости,На фиг. 1 изображено устройство дляочистки дренажных колодцев; на фиг. 2 коллекторвид А на фиг. 1; на фиг, 340технологическая схема осуществленияочистки дренажных колодцев.Устройство для очистки дренажныхколодцев состоит из эластичной пустотелой пробки 1, водопровода 2, соединяющего полость 3 пробки через труб 4ку 4 с коллектором 5, выполненнымв виде спирали с телескопическими размывающими насадками 6.Насадки 6 движутся в направляющихтрубках 7, Внедрение в наносный слойнасадков 7 происходит за счет давления, создаваемого внутри полости 3.В центре спирали коллектора 5 раз.мещен пульповод 8, снабженный экраномкоторый по мере размыва наносногослоя опускается ниже под действиемсобственного веса....

Номер патента: 1006598

Опубликовано: 23.03.1983

Автор: Коваленко

МПК: E02B 15/02

Метки: водоема, льда, образования, поверхности, предотвращения

...воды 21Недостаток способа заключается в том, что акваторию ограждают с трех сторон для предотвращения от уно, са нижнего слоя течением и верхнего слоя ветром, что препятствует судоходству, а также не исключает возможности неравномерного распределения зашитного слоя на поверхности изза неравномерности внешних воздействий,Ждь:изобретения - повышение на дежности защиты путем ликвидации сно-. са теплоизоляцнонного материала.Эта цель достигается тем, что тепло изоляционный слой, выполненный из гранул металлизированного ферромагнитиками материала, размещают между проти-. воположно направленными магнитными полямиеНа чертеже изображена. схема защиты акватории, защищаемой от образо ванин льда.Поверхносг водоема акватории 1 ограничивают бонами 2...

Номер патента: 1006599

Опубликовано: 23.03.1983

Автор: Жура

МПК: E02B 15/04

Метки: водоемов, загрязненным, льдом, нефтепродуктами, открытых, покрытых

...льдом,загрязненным нефтепродуктами, и улучшение трапспортабельности нефтепродуктов,Поставленная цел:ь достигается тем,что в устройстве для очистки открытыхводоемов, покрытых льдом, загрязнен ным нефтепродуктами, содержащемемкость для загрузки льда, средстводля его плавления, емкость для сбора:.отделенных нефтепродуктов и, присоединенный к последней трубопровод дляочистки нефтепродуктов на сгорание,емкость для загрузки льда выполненас перфорированным днищем и установлена на поверхности водоема, средстводля плавления льда выполнено в видепогружной горелки с барботажной трубой, расположенной под днищем емкооти, и трубопровод присоединен к горелке,Кроме того, трубопровод для подачинефтепродуктов на сгорание...

Номер патента: 1006600

Опубликовано: 23.03.1983

Авторы: Ажермачев, Берникер, Кашунин, Рыжаков, Сковородкин, Урюпин

МПК: E02B 17/02

Метки: конструкции, морской, фиксации

...в зависимоо ти от грунта могут быть погружены 066002 на разные глубины, сваи должны быть оснащены большим количеством колец.Срабатывание собачек с хвостовикомзависит от упора лапы о грунт, Эгоприводит к тому, что при неровном1рельефе морского дна и наличии в морской конструкции нескольких свай, участи стаканов срабатывание собачекс хвостовиком может не произойти,19 Таким образом в данном устройствеимеется много взаимоподвижных элементов, срабатывание которых праисходит в подводной зоне и в. зависимостиот рельеф морского дна, остающихсязз без контроля.Все это усложняет монтаж морскойконструкции и снижает надежностьфиксации основания к сваям.Белью изобретения является упрощение монтажа и повышение надежностиустройства в...

Номер патента: 1006601

Опубликовано: 23.03.1983

Авторы: Барзигин, Бейлин, Володин, Смирнов, Щербаков

МПК: E02B 17/04

Метки: плавучая, самоподъемная

...акваторий.Привбды 5 фиг, 3) выполнены автономными для каждой колонны 4 и состоят из двух ветвей гибких элементов, одна из которых 11 свободным концомЭ 006612 закреплена на башмаке 7 нижнейопорной части колонны, а другим концом - на первом приводном барабане13, установленном на платформе 1.Для отклонения направления этой пер- звой ветви гибких элементов служитнаправляющий ролик 14, установленный на платформе. Вторая ветвь гибких элементов 15 свободным концом16 закреплена на платформе, Средняя 1 фчасть второй ветви одета на направ-,ляющие ролики 9, закрепленные наверхней части каждой опорной колонны 4, и отклоняющий ролик 17, установленный на платформе. Другой ходо Звой конец 18 намотан на второй приводной барабан 19. Оба барабана...
