E02B 7/02 — подпорные плотины

Номер патента: 4032

Опубликовано: 30.11.1927

Автор: Потапкин

МПК: E02B 7/02

Метки: плотина, разборчатая

...при помощи кареток 17 и 18. Распорные тяги 1, шарнирно соединенные с валами ЗЗ, проходящими через отверстия в арках 6, удерживают от подема балку 19 при завинчивании, для опускания понтонов на дно, нажимных винтов М, опирающихся на балку о 6, находящуюся в верхней части каждого понтона 8.Для прижимания понтонов друг к другу на берегу б устраивается шахта 7, соединенная двумя узкимиканалами Ю с рекой, в которыезакладываются распорные доски 35, прижимаемые к понтону 8 бревном 36, в свою очередь прижимаемым кулаком 33, заклиненным на валу 31, Последний установлен в пластинах Я 9 и 30 и поворачивается при помощи рычага, вставляемого в отверстие головки вала. Крайний понтон 3 г у берега а служит для подведения воды в турбину и снабжен...

Номер патента: 31265

Опубликовано: 31.07.1933

Автор: Чугунов

МПК: E02B 7/02

Метки: плотина, разборная

...имеет следующие существенные отличия от обн;епринятых тип,ов.Устой представляет собой укрепленный водонепроницаемой двойной обшивкой (по типу понурного пола) откос (полуторный или двойной), при чем шпунты королевой и понурный следуют за обшивкой по откосу, чем препятствуют фильтрации под обшивку, а следовательно и под устой, предохраняя, сооружение,от обмыва со стороны берега за устоем.На этом /откосе могут быть установлены водоудержательная стенка и контр- форсы, воспринимающие все гидростатическое давление, дейсувующее как непосредственно на стенку, так и от верхних реакций промежуточных стоек постоянного типа, достаточно солидных и прочно закрепленных.Закрепляются съемные стойки металлическими оттяжками с передачей вырывающего и...

Номер патента: 40267

Опубликовано: 30.11.1934

Автор: Паевский

МПК: E02B 7/02

Метки: воды, гидротехнических, давления, основании, сооружений

...из коих один служит для сообщения резервуара с дренажными галлереями или скважинами при помощи общего трубопровода, а другой - для сообщения резервуара с нижним бьефом через сборный колодец.: а чертеже изображено предложенное устройство в схематическом виде,Резервуар 1 с водосливом 7 установлен ца лифте 5, могущем перемещаться вертикально в шахте сооружения. Резервуар, с одной стороны от водослива, сообщен гибким шлангом 2 с трубопроводом 6, который, в свою очередь, может быть сообщен с дренажными галлереями отдельных частей сооружения или с отдельными дренажными скважинами при помощи соответствующих ответвлений. С другой стороны от водослива резервуар 1 сообщен гибким шлангом 3 с водосборным колодцем 4, откуда вода удаляется...

Номер патента: 40900

Опубликовано: 31.12.1934

Автор: Канунников

МПК: E02B 7/02

Метки: гидравлического, действия, плотины

...окон 19 и 19. При открытии задвижек 14 и 29 вода из верхнего бьефа устремляется в нижний через канал 20, камеру 17, междушптовое пространство 6 камеру 17 и канал 16, захватывая таким образом все на своем пути и очищая плотину от осадков и проч, Во время промывки плотины щит 7 подпп. рается (стойкой) 8 при помощи поворачиваемого вала из камеры управления.Для облегчения маневрирования плотиной, в случае большого напора и большой длины ее, камера управления 17 снабжается оборудованием, имекщим целью, во-первых, поднимать и складывать плотину по желанию путем открывания одной малой задвижки и, во-вторых, получить автоматическое складывание плотины при повышении уровня верх- ного бьефа выше определенной отметки. Оборудование состоит из...

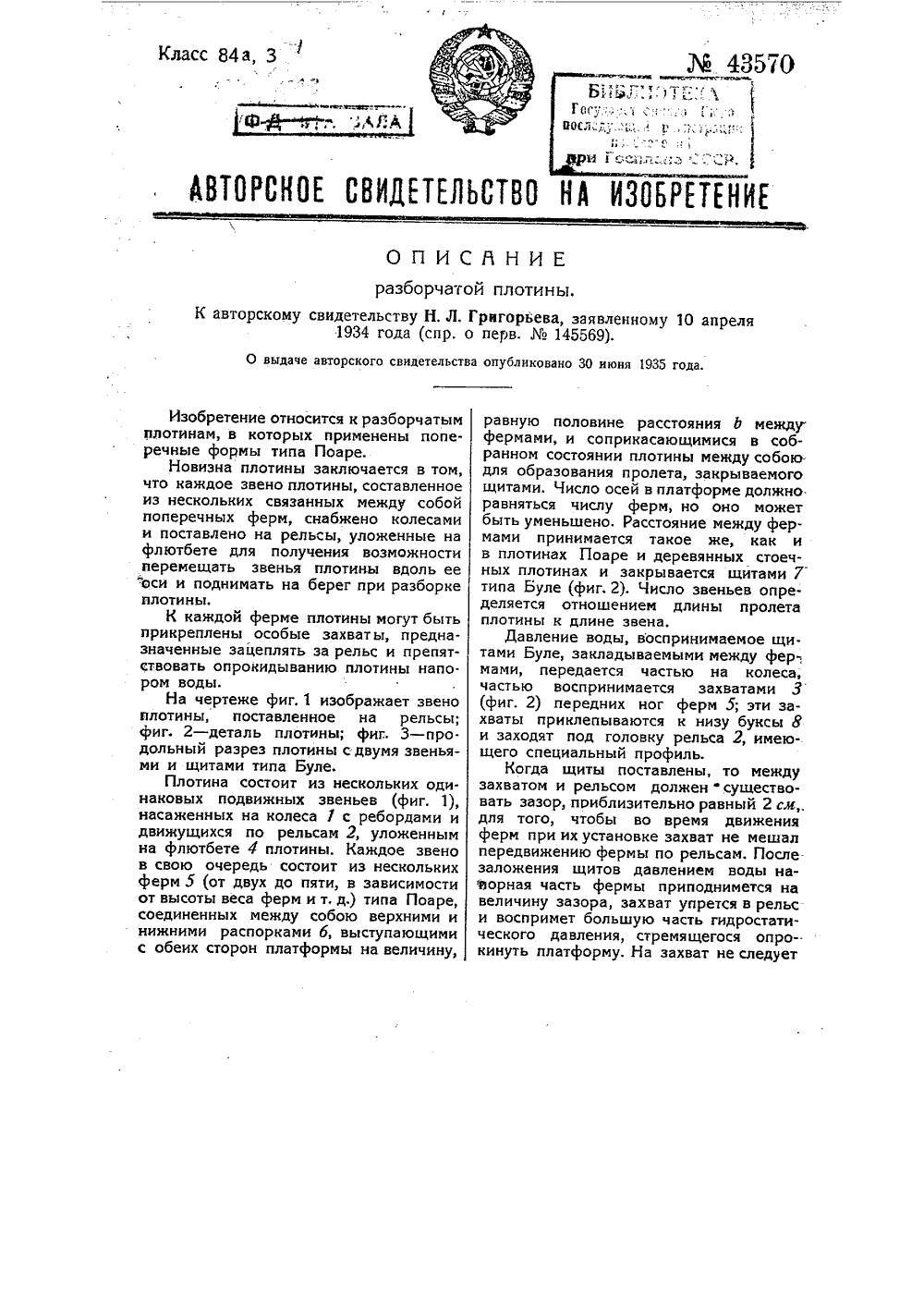

Номер патента: 43570

Опубликовано: 30.06.1935

Автор: Григорьев

МПК: E02B 7/02

Метки: плотина, разборчатая

...давления, стремящегося опро кинуть платформу. На захват не следуетсмотреть, как на совершенно законченную опорную часть, и он может быть сконструирован иначе, что не представляет особых затруднений (в частности, Ври известном наклоне передних ног и ширине пути, по которому движутся платформы, можно избежать примене:ния захвата, так как опрокидывания плотины не будет).Сборка и разборка плотины будет .заключаться в опускании платформ с берега и их вытаскивании на берег, причем эти операции производятся посредством цепи и лебедок, устанавливаемых на обоих устоях плотины. В одном из устоев усматривается ниша 9 (фиг. 3) .для плавного спуска платформ в воду и легкого подъема их изводы; эта ниша имеет вид наклонной плоскости с более пологим...

Номер патента: 47606

Опубликовано: 30.06.1936

Автор: Власов

МПК: E02B 7/02, E02B 9/00, E02C 3/00 ...

Метки: возведению, гидротехнических, производства, работ, сооружений, узла

...плотины, гидростанции и судоподъемника-дока, передвигающегося по наклонной пло. скости,Во избежание нарушения судоходства на больших судоходных реках, с целью создания возможности использования судоподъемника для пропуска судов уже во время хода строительства, применен для перемещения судоподъемника ряд наклонных, расположенных одна выше другой плоскостей, по числу ступеней плотины.На схематическом чертеже фиг, 1 изображает поперечный разрез плотины; фиг. 2 - план расположения плотины и наклонных плоскостей 1, 2, 3, 4 по мере их сооружения. На фиг, 1 показан также продольный профиль наклонной плоскости, соответствующей полной высоте плотины,По окончании разбивки сооружений до приступа к работам по возведению ступенчатой плотины...

Номер патента: 54665

Опубликовано: 01.01.1939

Автор: Подошвин

МПК: E02B 7/02, E02D 7/06

Метки: копра, нижней, прикрепления, свай, хомут, части

...заключается в том, что отростки вилко образной направляющей хомута выполнены отдельно от основной ее части и прикреплены к ней шарнирно. Кроме того эти отростки имеют ограничители поворота, входящие внутрь направляющей части, находящейся между стрелами копра и выполненной в виде коробки.1 аким образом шарнирно прикреп,.н. нные отростки вилкообразной направляющей могут раскрываться в стороны в пределах габарига копра так, что хомут нисколько не мешает передвижке копра вдоль судна и и плота, на котором он стоит, Псредвижка же копра вдоль судна или плота бывает рациональна ири забивке ряда свай с одной стоянки судна. т хомут может оыть прн и забивке ряда свай на длинные, но сравннтельн ваи забиваются в твердый четам оставления значите их...

Номер патента: 69520

Опубликовано: 01.01.1947

Авторы: Джимшели, Чанишвили

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водоприемник, плотине

...то, что на низовой кромке водо- приемного канала в зоне переливающегося через плотину потока установлен козырек, который отсекает часть потока и направляет его в водопоиемный каналВ предлагаемом водоприемнике применен принцип свободного водозабора верхних, наиболее осветленных слоев потока,На фиг. 1 изображен план плотиныс предлагаемым типом водоприемника, на фиг. 2 - разрез вдоль фронта плотины по 1 - 1, на фиг. 3 - поперечный разрез плотины с водоприемником по 11 - 11, на фиг. 4 - примерная конструкция самого водо- приемника и козырька,Водоприемник представляет собой горизонтально расположенный цилиндрический канал 7, перекрывающий все или несколько пролетов разборчатой плотины и защемленный в бычках 2; для приема воды канал имеет...

Номер патента: 77825

Опубликовано: 01.01.1949

Автор: Басевич

МПК: E02B 3/06, E02B 7/02

Метки: возведения, железобетонных, железокаменных, массивных, сооружений

...7 - 8. При наличии подходящих геологических условийнижний конец стального тяжа 3 может быть прочно закреплен в грунтеоснования, а верхний в массиве оголовка плотины.При повороте верхней части сооружения одним из указанных вышеспособов относительно точки О(фиг. 7) получается сооружение с.приложенной к нему дополнительной силой, равной усилию в стальном тяже.После смыкания частей сооружс.ния зубчатая штраба 4 в месте контакта этих частей заполняется цементным раствором (фиг, 8), а арматура покрывается слоем защитного материала.Высотное положение шва кладкиможет быть различньм и должнобыть выбрано в соответствии с необходимым весом массива.Сомкнутое состояние зазора (фиг.2, 4, 6 и 8) вполне определяет степень предварительного напряженияв...

Номер патента: 78359

Опубликовано: 01.01.1949

Автор: Миних

МПК: E02B 7/02, E02D 31/00

Метки: давления, льда, плотину, уменьшения

...45 деревянного смазанного жиром щита, Лед при расширении будет скользить по этому щиту и отклоняться вверх.На чертеже изображена схема означенного устройства.Устройство состоит из деревянных смазанных жиром щитов 1, установленных под углом в 45 на якорях 2 перед плотиной 3.Давление льда 4 при расширении ледяного покрова раскладывается на два направления: по направлению, перпендикулярному щитам, воспринимаемому льдом 5, расположенным под щитом, и по направлению наклона щитов, стремящемуся приподнять лед 4. Щит устанавливается перед наступлением холодов,Степень уменьшения давления льда зависит от типа смазки.Выявление смазок, пригодных для этих целей, может быть достигнуто опытами,Применение описанной конструкции упростит эксплоатацию...

Номер патента: 79715

Опубликовано: 01.01.1949

Автор: Кузнецов

МПК: E02B 7/02

Метки: деревянная, плотина

...служебного мостика.Впереди забитого ряда свай (с верховой стороны) устраивается стенка б из фашин или хвороста (слой хвороста в 25 - 30 см), уклады. ваемых взаимно-перпвндикулярными,рядами, с пригрузкой каждого ряда по слою соломы щебнем или мелким камнем с прунтом, По высоте фашинная (или хворостяная) стенка доводится до верха забитых свай. По верхней части съемных стоек (выше фапгинной стенки) устанавливаются щиты 8.Для того, чтобы стенка быстрее закаль в унтом, с верховой стороны ее и вдоль забитых свай у а оломенныематы б толщиной 10 - 12 см. Впереди подготовленной таким образом стенки отсыпается водонепроницаемый понур 7 из суглинка.Устои, плотины обычной сланевой конструкции,П нием весеннего паводка стойки убираются, слуПеред...

Номер патента: 80326

Опубликовано: 01.01.1949

Автор: Джимшелейшвили

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водозаборное, сооружение

...пространст ный вход в водоприемные лотки батареи перекрывается грубо кой 12, которая нижним концом упирается в верхнюю кромкутий промывных галерей, а верхним - в железобетонную опорн ку 15.М 80326Аванкамера 10 представляет собой лоток переменного сечения с уклоном, соответствующим отметкам низа отверстий водоприемных лотков, В конце аванкамеры предусматривается промывной шлюз 18,,. Переход в деривацию осуществляется небольшим порогом 14, вслед за которым, в случае надобности, могут быть установлены частая решетка и щит для регулирования поступающего в деривацию расхода.Водозаборное сооружение может быть осуществлено в двух вариантах: без отстойника и с отстойником.Когда имеется надобность в отстаивании взвешенных наносов,...

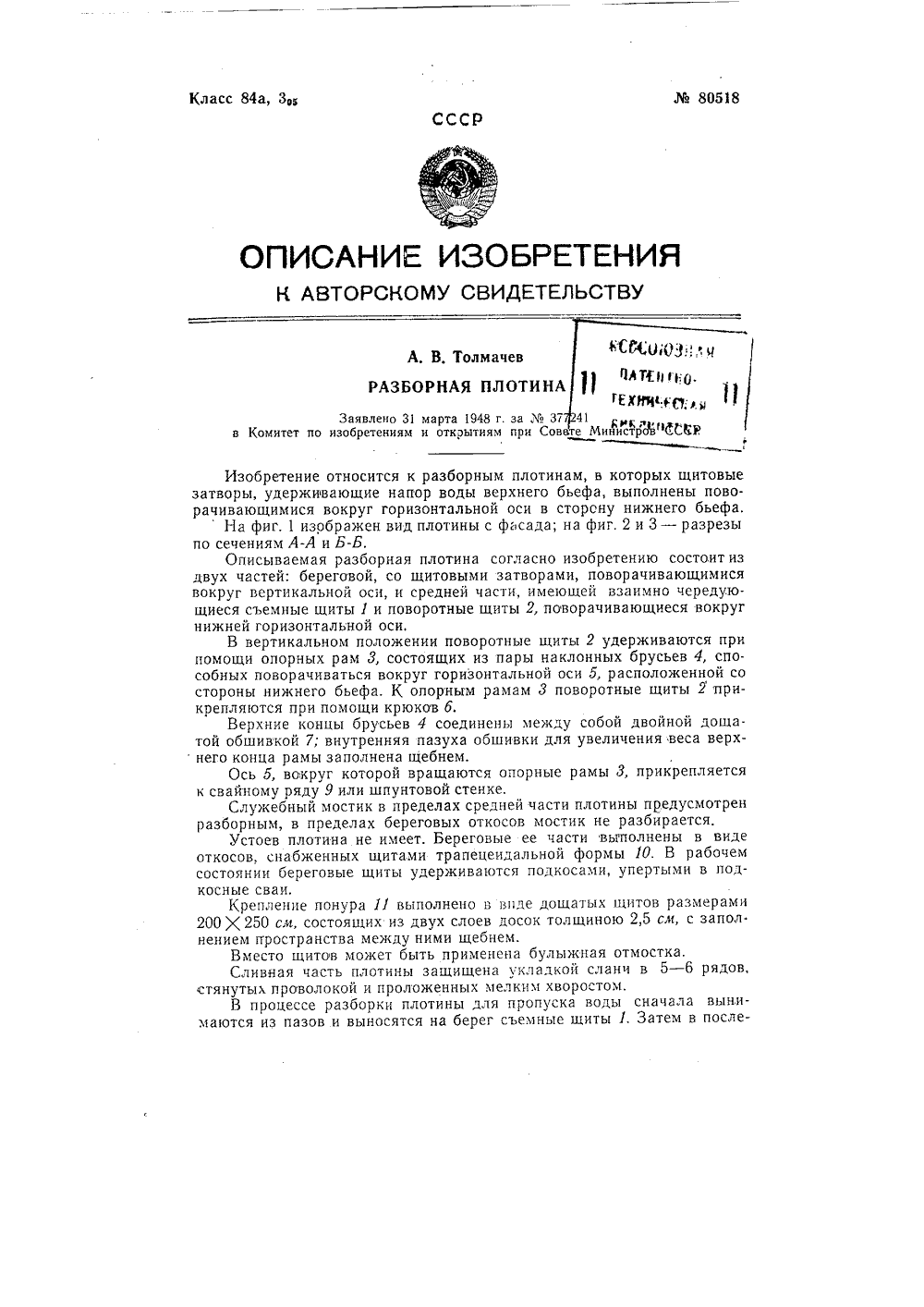

Номер патента: 80518

Опубликовано: 01.01.1949

Автор: Толмачев

МПК: E02B 7/02

Метки: плотина, разчатая

...плотина не имеет. Береговые ее части выполнены в видеоткосов, снабженных щитами трапецеидальной формы 10. В рабочемсостоянии береговые щиты удерживаются подкосами, упертыми в подкосные сваи.Крепление понура 11 выполнено в виде дощатых щитов размерами200 К 250 см, состоящих из двух слоев досок толщиною 2,5 с,я, с заполнением пространства между ними щебнем.Вместо щитов может быть применена булыжная отмостка.Сливная часть плотины защищена укладкой слани в 5 - 6 рядов,стянутых проволокой и проложенных мелким хворостом.В процессе разборки плотины для пропуска воды сначаламаются из пазов и выносятся на берег съемные щиты 1. Затем в выни- после80518довательном порядке, начиная с середины пролета плотины, снимается настил...

Номер патента: 89311

Опубликовано: 01.01.1950

Авторы: Гончаренко, Коган, Меницкий, Чуприн

МПК: E02B 7/02

Метки: плотина

...нижней части полотнища имеется отверстие 9 для выпуска воды в нижний бьеф, который закрывается полотном 10 при натяжении барабаном 11 каната 12. Другим краем полотно 10 пришито с проклейкой к полотнищу 1. Барабаны 6 и барабан 11 приводятся во вращение ог общей рукоятки 13 через двойной червячный редуктор 14. Ня бяраб,с;о Г 5),5) )НЯХКОИЕЦ Кс 1 НЗТЗ ) ЭсКРСНГСН У ООГНи 01 О ОСИ 015 ЯНИ 5 1 ОНУСЗ, с 1 Нс( Ос 1- Рс 1с 1 НС 1- - М:1 СН ЬиСГО. )ТНМ ДОСТИГс 1 СТС 51 аи с 1 Ч ИТЕЛ 1 НОЕ ОТКР 1 ТНЕ О Г- перстня .Г при не(н)льшом опускании полотнища 1. Полотно 10 по нло- Н(сДи ЯнсГ(ГИНО И 01)ОС".,О 1 Т ОТСОТИС ), 1 СМ С 05 тсЕТС 51 ООГПи 351 Н.10- цяд( унГ 10 тнения ъеждм ИО,1тнин(с 1 и ИОЛОтнОм 10 и И 1)и достяточ- (ОМ Нс 1 Я ЖСНИ И...

Номер патента: 83153

Опубликовано: 01.01.1950

Автор: Андрейчук

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: плотина-водоприемник

...давать прямоугольное сечение из одной или более ячеек, в зависимости от размеров поперечного сечения галереи и возмокности превышения верха ее над дном русла реки. Верховая нагорная галерея, пересекая реку и возвышаясь над дном реки, образует порог,Внутри водозаборной камеры на части ее длины имеется горизонтально расположенная диафрагма 10, Диафрагма способствует более равномерному поступлению воды через решетку по всей се длине и преотвращает образование засасывающей воронки в пачзлс камеры и заВихрений донных наносов, вовлекающих последпис в камеры.Замыкающий камеру бычок или устой имеет внутри донное отверстие 11, перекрываемое щитом-затвором 12, предусмотренное на случай необходимости промыва водозаборной камеры от...

Номер патента: 83431

Опубликовано: 01.01.1950

Автор: Коган

МПК: E02B 7/02

Метки: передвижная, плотина

...прикрепляется канатами к баллону 1. Далее лебедкой или буксирным катером сводят концы 10 баллона вместе и скрепляют х. Затем нагнетают воздух во все отсеки до полного объема и перс. лвижя и:отиця 1 в ви 1, показанном ця фи 1.й ксир)тся к местц"о Я 3431установе. По прбытместо, срслнЙ отсек д с помощьк) оуксирз или лебедки устанавливается над тем местом, где он и должен находиться. После этого воздух среднего отсека заменяется водой. При этом середкиа баллона опускается на дно, а концы его, обладающис болыпся плавучестью, высоко поднимаются над уровнем воды. Вес воды, наполняющей средний отсек 5, удерживает середину баллонов в требуемом положении. Далее скрепленные концы (О баллонов освобождаютсяпоочередно укладываются в требуемом...

Номер патента: 84380

Опубликовано: 01.01.1950

Автор: Покровский

МПК: E02B 7/02

Метки: плотина, разборчатая

...Вопос са0 зкток ци .20(12.0 6 и 1 ПРлста.; до30- Зо .и, ис )1 зыц)я ,:ц 1 сс,сг)сцык осложцсццц,ОтНчительиая оОбс)П 11"ть .Ло".,)ы с)ГЛ:1 ПО 1:,сбпсч 1 ц)Р зякл)0 чается В том,:то зср:,ц) .): .;."ск од :и );см,ду )ог 1 гсрцзоитялПОЙ Г)с)мо) к,и 02.к: .,". с д ь. 32 оп;1; с;13): т)10 :1.)ц ирл)отбт и Опи 2)ОП,1,:; ." 151 Гоп . Ло),)гк 12 Ок2 Ои)С 51 Оцоца 1 стояк или бь)как цгСт:ць).На фиг. 1 изображско 0"рч)3 с.;.е Гг 1:): с цр.Сцен)е)Гэизонта)льно) фсмк бЛ 1)с м ,)олс;:2цг., - пл)и плотины; па фиг. 3 -- цоперсчк,. чскг 1,1 отцпь с црц. Оксц: см гор)з)цтальц Ои б)ал 1,и ( и и 1 ало.;1 1)г)огс". с 1 и 11 1 фц). 4 - цл Яц сс.грц приме:сипи церцого ТИП 1 (фг. 1 - -") дсрсвяциыс или мсталлцеескце стоЙки 1 н)жи)., коп 1)1 Пи 10,)ц. )ц 1ра )...

Номер патента: 93779

Опубликовано: 01.01.1952

Автор: Кухианидзе

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водоприемник, плотина

...1)РЦРткя зяпоппРт есо.лп 1)смпы 51 капа;1 От ПО Г)и, . Н 51 в пс 10 иава 01 щ 1 к и,)с:)сОв. 1) СГсссс ;а;обОс 1 и ПО 1 иопо От",ьти 51 ГРО.)ЫВ 100 О.ВСЭСТЯ(5 П 1)С)Ь-"1 ОП Пит 10)СПГЯГСЯ Зс ПИЖНС 1 "ТСП- ко 11 водоприс)НОГО каналаЛля рсгулиропацГН 5 Пост)тГс;15 раскопа воды В водопрС)1 пк в бсРРГОВоы )сстос 1 вь 1.ВОДЯ во;О:РаР)попо капа 12 5 ст 1)аиВЯРГОЯ исВгл 5 Р 510- щИГ щнт 12. 1 Ля ВЫКЛОЧССпя 1 ООПрИСМНнс С ПРЛЫО сИСТКЛ И рС 10 ТН РГО сС ГС ПРРД 1 лЯТРивссогГС 5 ПЯПЛО 1)НЫС ПЯЗЫ 1 с) СО СТОРОНЫ Кс 1 К ВС) 5- 1 СО, ТЯК П И:1 ЖПСГО б РфОБ. 1.СПГ)с)РЛСТВР,10 К ВОПОПрИР)ПОс КсП 1;1)1 прлмыкает отводной канал И .с;)иваии. Ц у ГцрЕл гаГ 7 г.Г митет по делам изобретений ч открытии прц Совете Министров ССС Редактор Л. Г Голандский Поди....

Номер патента: 103596

Опубликовано: 01.01.1956

Автор: Вархотов

МПК: E02B 7/02, E02B 7/16

Метки: блоков, водосливной, железобетонных, плотины, строительства

...осл( Зз,О,и- ия оетО;РРрпая из блоков НРИ т)ук - )и, превадт)гг) ) т ) )(итну)Р 1)Пуь, ко,01 рукци 10 ООлздзопу 0 водо) Ри)доница- СМОРТГПР.Блоки могут распслагаться в дней плоскости, 0разовлвать углы и пересеч(- иия стенок элементов плотины.;1 ля обеспечения гсдослига при шпр)- ко) дп;пазоне полокения уровнеи Водь 1 в верхпем и )Нижне 1 б,РФак примепен сск Н 11 п полупоплавкогыи заГвор плотин 1 л. Ги;равдчческого де(.твия. 1 аиас затвра состоит 1 з несколькпк секторным м(- таллическик Ферм 4), со(диненн)л поирек швеллерами (5), По всем граням гагусил(еи дзжонзлшытп св;зями. 1 таждая из Ферм (4) затвора со стар(пил глрх- неГО б 1 РФЗ иово 1)отно м 01 ГГ 1 рован 1 литом подшипнике (6), зскреплеппом г бетонном пороге (7) плотил 11.Затвор...

Номер патента: 131688

Опубликовано: 01.01.1960

Автор: Поярков

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водозаборное, сооружение

...затворов 1, с укрепленными на них водозаборными лотками 2, перекрытыми сверху шугосбросом 3; защитных плоскостей 4, укрепленных на комбинированном затворе 1, центральных сбросных пролетов 5, затворов б для распределения воды в случае двухстороннего водозабора и отводящих каналов 7.Потоки воды поступают на комбинированный затвор, на котором укреплены водозаборные лотки 2 перекрытые шугосбросом 3. Вода переливается через переднюю стенку лотка и отводится к водозаборным отверстиям шахт, устроенных в устоях и быках, порог отверстия 8 расположен выше порога плотины, По шахтам вода попадает в общую трубу под порогом плотины и затем по трубе в отводящие каналы 7. В случае двухстороннего водозабора распределение воды регулируется...

Номер патента: 131689

Опубликовано: 01.01.1960

Автор: Кириенко

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водозабор, приплотинный

...закруглении более интенсивную поперечную циркуляцию воды, что облегчает попадание наносов к промывному отверстию и создает такую структуру потока, которая исключает возможность отложения в кармане высокой наносной гряды, вызывающей интенсивное замучивание воды.Донный уступ увеличивает транспортирующую способность потока у дна, жестко фиксирует место отвода наносов и гарантирует от прохода их в канал вдоль вогнутого берега.Вираж с донным уступом является средством, гарантирующим отвод подавляющей массы донных наносов в нижний бьеф, Сбросной шлюз 4 выполняет чисто вспомогательную роль, которая состоит в промызке кармана, очистке решеток водоприемника от мусора ооратным током воды и отводе наносов в нижний бьеф, в случае аварии и выхода...

Номер патента: 139982

Опубликовано: 01.01.1961

Автор: Лаптурев

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водозабор, приплотинный

...наносоперехватывающей галереи 6 (расположенной в теле правой ветви катастрофического водослива) с выходным отверстием в начальной части водослива (на стыке его правой и левой ветвей), малого промывного отверстия плотины (с мусорошугосбросным козырьком) 7, за плотиной расположено отводящее русло 8 лирообразной формы (без Известен пных участковреки, Водозабоприемной частики, выдвинутогова и наносоперстием, примыкаНедостатколая эффективнработ. дозабор, преимущественно для пре ный на криволинейном участке р положенной со стороны вогнутого б подачи воды, щелевой забральной хнего бьефа катастрофического вод галереи с наносозахватывающим о ой части катастрофического водос иплотинных водозаборов являются аносов и большой объем строител139982...

Номер патента: 159461

Опубликовано: 01.01.1963

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: 159461

Номер патента: 160991

Опубликовано: 01.01.1964

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: 160991

...этого перфорированный Экран установлен под углом 20 щ 25 к тишь мичесиой оси потока.Для образования оннсьтваеттого водозабора устраивают в двух местах в пойме реки глухую плотину с регуляторами по лнттамтшескодт оси потока, защищенного от интенсивного бо НОВОГО ВЫПОСН Перфорированиътъит ЭКРОПЭМП. установленными пол углом 2 От 25 к дтинамтг ческой оси потока реки.Причем один регулятор устанавхтнватот н середине течения для задержания воды в нсриод очистки грильтргт от засорения, твтороттм для рсгулирстзатнтя нодтачн золы у: (рчгтьгр.Вторую рабочую плотину строят ниже но течению реки, в зависимости ог уклона местности, для создания необходимого давления с регулятором и главным перфорированным экраном. В горных и вьтсгзкогориых местах...

Номер патента: 176832

Опубликовано: 01.01.1965

Автор: Халимонов

МПК: E02B 7/02

Метки: водопреграждающее, временное

...от опрокидывания в сторону нижнего Оьефа.Кроме того, в устройстве может быть применена водоспускная камера, снабженная клапаном, управляемым извне.На чертеже схематически представлено описываемое устройство.Парусная часть 1 устройства выполнена в виде загнутой кромки, прикрепленной стропами 2 к понуру 3 и наклоненной под углом 45 к горизонту. Заданное положение парусной части сохраняется благодаря тому, что равнодействующая гидростатического давления направлена вверх.Устройство снабжено водоспускцой камерой 4, смонтированной ца одном из полотнищ парусной части. В камере имеется два отвер. стия, причем одно из них сливное (на чертеже не показано), а другое выполнено с клапаном 5, управляемым извне.При заполнении устройства водой,...

Номер патента: 182592

Опубликовано: 01.01.1966

Авторы: Гачечиладзе, Данели

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водозаборное, сооружение

...за исключением особо крупных камней, фракция которых определяется величиной зазора между стержнями,Из бункерообразных углублений через галереи 7, проложенные под карманом 4, наносы транспортируются в нижний бьеф, а свободный от них поток поступает в водоприемник 2, у входа в который установлена грубая решетка (на чертеже не показана) для задержания плавающих тел.Высота подпорной части плотины 1 подбирается с учетом транспортирующей способности галерей 7, необходимой для отвода с верх него в нижний бьеф наносов определеннойфракции при расчетной мутности.В период межени, когда желателен заборвсего расхода, а количество движущихся наносов в реке значительно уменьшается, гале реи 7 перекрываются щитами 8. По мере наполнения бункеров б...

Номер патента: 185275

Опубликовано: 01.01.1966

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водозабор, конструкциис, типа, ферганского, ходжаева

...отверстия.На чертеже изображен предлагаемый водозабор в плане.Он состоит из криволинейного подводящего русла 1, водосбросной плотины 2, регулятора 3 канала с глухим порогом 4 и наносоперехватывающей галереи б, установленной перед глухим порогом регулятора с разворотом в сторону русла, Наносоперехватывающая галерея имеет в торцовых стенках входное б и выходное 7 отверстия, а в продольной стенке,обращенной к глухому порогу, боковые отверстия.Принцип действия водозабора ферганскоготипа основан на создании циркуляционных течений в зоне водозабора и на подходе к нему.Между глухим порогом регулятора канала и наносоперехватывающей галереей происходит резкое перераспределение скоростей по вертикали и, следовательно, усиление поперечной 0...

Номер патента: 220855

Опубликовано: 01.01.1968

Авторы: Гидропроект, Изыскательского, Научно, Савельей, Среднеазиатское

МПК: E02B 13/00, E02B 7/02, E02B 8/02 ...

Метки: водоприемник, плотинный

...таком р вылет к только зобстонВодоп пановкг см ьодоонкостснки а и то икп содсрзмсщснпыс нной к пач 8. согут б личной ксх одозаоорглом 90 - апорной ри жащие ретворы 3 и площадке 6, перпенИзобретение относится к плотис приемникам поеимущественно для ной облегченной плотины. Известные плотинные водоприсм жат водозаборные устройства, ра на консольной площадке, пристрос порной грани плотины. В предложенном водоприемнике ные устройства расположены под120 к плоскости, перпе дикулярнос грани плотины. На чертеже показан описываемы емник в двух проекциях. Водозаборные устройства, содер щетку 1, выходную воронку 2, за трубы 4, размещены на консольной 5 под углом 90 - 120 к плоскостиПредмет изобретения и Плотипный водопрпемник преимущественнодля...

Номер патента: 269016

Опубликовано: 01.01.1970

Авторы: Голубева, Дова, Ордена

МПК: E02B 7/02, E02B 8/06

Метки: каналах, магистральных, подпорное, сооружение, типа, трубчатого

...растекателем, а также необходимыми при опорожнецци канала и при первых попусках для создания за растекателем водяной подушки, воспринимающей динамическую нагрузку 25 переливающейся струи в первый момент. Работа растекатсля в подпорном сооружении обусловлена спецификой протекания потока, выходящего из сооружения с большой скоростью в шцрок 1 ш нижний бьеф.ЗО При беспрыжковой форме сопряжения бье269016 1 ираж 48 Заеаа дписн Типография, пр. Са фов поток, выходящий из сооружения, имеет тенденцию протекать с большой осевой скоростью, когда поступательное движение совершается только в средней части русла канала с образованием зон интенсивных боковых вальцов, при этом во вращательное движение оказывается втянутой определенная масса жидкости на...

Номер патента: 287591

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Иванищев, Научно, Сенкевич

МПК: E02B 7/02

Метки: 287591

...напорная имеют пепо высоте ляется сопроственно дл 51 включающа е, отличаюаг устойчивост игу, оболоч составной спирамиды, цз которых шающееся 1 д сбоку всверху в йсмичесю телую оболотины созовой грагичающаяся тем, что кциями и основаццем гз эластичного матеИзобретение относится к гидротехническим сооружениям, в частности к конструкциям плотин, расположенных в сейсмически активных районах.Известны плотины, включающие пустотелую оболочку и основание.Известные в настоящее время констр) арочных плотин монолитного типа не удо воряют требовапиям сейсмостойкости.Цель предлагаемого изобретения яв повышение устойчивости и увеличение тивлеция сдвигу.На фиг. 1 изображена секция, вгразрезе; на фиг. 2 - плотина, видразрезе.Плотина,...
