Амоль

Номер патента: 1732355

Опубликовано: 07.05.1992

Авторы: Амоль, Бугаенко, Дикарев, Тучинский, Челнаков

МПК: G06D 1/00, G06G 5/00

Метки: генератор, линейно, непрерывного, пневматический, сигнала, убывающего

...с каналом давления подпора (не показан).Второй вход ПИ-регулятора является входом задания, подключенным к выходу второго повторителя 15. Вход повторителя 15 связан с второй емкостью 16 и через первый постоянный дроссель 17 - с выходом второго клапана 18, управляющий вход которого соединен с выходом первого электропневматического дискретного преобразователя 19, Аналоговый вход клапана 18 сообщен с выходом третьего повторителя 20 и через второй постоянный дроссель 21 - с выходом второго электропневматического дискретного преобразователя 22.Управляющие входы преобразователей 19 и 22 подключены к первому 23 и второму 24 выходам блока 10 управления,Вход повторителя 20 соединен с каналом 25 задания,Блок 10 управления (фиг, 2) содержит первый...

Номер патента: 1714231

Опубликовано: 23.02.1992

Авторы: Амоль, Бугаенко, Пинус

МПК: F15C 3/04

Метки: аналоговый, пневмоэлектрический

...первого и второго электронных усилителей, прямой вход которого и корпус преобразователя соединены с общей шиной.. На чертеже представлена принципиальная схема преобразователя,В корпусе 1 установлена вялая мембрана 2 и упругая мембрана 3, образующие три камеры: первую герметичную камеру 4, вторую камеру 5, соединенную с атмосферой, и входную камеру 6. На мембране 3 закреплен пьезокерамический элемент 7, Преобразователь содержит также первый клапан 8 и второй клапан 9, причем вход клапана 8 соединен с входным каналом 10, выход клапана 8 связан с входом клапана 9 и с входной камерой 6. а выход клапана 9 сообщен с атмосФерой, Управляющие входы клапанов 8 и 9 соединены с взаимно инверсными выходами дискретного электропневмопреобразоватепя...

Номер патента: 1700404

Опубликовано: 23.12.1991

Авторы: Амоль, Баранов, Тучинский, Челнаков

МПК: G01L 15/00

Метки: измерительное, многоканальное, пневмоэлектронное

...Р ) Р(фиг.З).В этом положении клапан 28 замкнут,емкость 27 и вход выходного усилителя 26 сообщены с выходом эадатчика 33начального уровня Р.Выходные сигналы компараторов 24 равны О, триггер 20 выключен и еговыходной сигнал Х равен О, Выходнойсигнал Г таймера 17 равен минимальному значению Р,. рабочего диапазонаизмерения кода Р. Генератор 18 ра-ботает с заданной частотой.Устройство запускается подачей вмомент времени(фиг.З) импульсасигнала Пур. По этому импульсу пере,ключается триггер 31, его выходнойсигнал размыкает клапан 28, Выходной сигнал Р- генератора 9 начинаетуменьшаться, а счетчик 19 импульсов заполняется исходным кодом Рв .При уменьшении Р- в момент времениС становится Рг= Р и компаратор4 (К ) срабатывает, его выходП,...

Номер патента: 1571621

Опубликовано: 15.06.1990

Авторы: Амоль, Бугаенко, Тучинский, Челнаков

МПК: G06D 7/00, G06G 5/00

Метки: цифроаналоговый, электропневматический

...значению,45 с объектом, исключения индивидуальныхпреобразователей, введения дополнительных режимов работы.Формула изобретения первый пневмоэлектрический элемент,сравнения связан одним из своих вхо 5 1571621причем Р Рд=РР +д. Сигнал Р,Р, немногобольше верхнего значения диапазона изменения Р ,д, например, приизменении Рв в диапазоне 0,21,О кгс/см значение РР может быть1,1 кгс/см, а дд),05 кгс/см.Значение Р несколько меньше нижннего значения диапазона измененияР например, при указанном диапазоне Р =0,15 кгс/см. При других диапазонах Р ц значения Р , й, Ри будут1другие.В исходном состоянии Б 7 ) ф Я ф фгут быть получены после инвертирова -ния и преобразования сигналов Б и Б,Клапаны 3 и 4 работают в противоФазе. Клапан 3 в исходном...

Номер патента: 1397876

Опубликовано: 23.05.1988

Авторы: Амоль, Бирман, Гусев, Тучинский, Челнаков

МПК: G05B 15/02

Метки: пневмоэлектронная

...пневматический 45ПИ-регулятор, образуемый блоками 7,8, 9, 11, и однонременно через блок2 ввода пненмосигналов и УВМ 1, УВМ 1,реализующая сложные законы регулирования по отдельным контурам и (или)сложные мцогоконтурные структуры,выдает упранляющие воздействия черездна блока 4 и 5 вывода пневмосигналов, Таким образом, организуется тризамкнутых контура по каналу датчик 55исполнительный механизм: через пневматическую ветвь регулятора 7, 8, 9,11, через УВМи блок 4 вывода, через УВМ 1 и блок 5 вывода,Давление воздуха, постулаюшг е цаисполнительный механизм, равноР, =К,(Р,-р ) )(Р -Р )ас,ггде К К - настройки пневматического ПИ-ргулятора,В зависимости от положения двухходоных переключателей возможны следующие основные режимы работы регулятора:...

Номер патента: 1388822

Опубликовано: 15.04.1988

Авторы: Амоль, Бугаенко, Дикарев, Логиновский

МПК: F15C 3/04, G01R 17/04, G05B 1/02 ...

Метки: выходом, пневматический, сравнения, электрическим, элемент

...корпусом 4 и прокладкой 9. Пьезокерамическая пластина 5 выполнена с отверстием 10 вцентре. Напряжение, вырабатываемоепьезокерамической пластиной 5, снимается двумя элекгродами 11, подключенными к одному входу электронногокомпаратора 12, на в горой вход которого подано опорное напряжение ЧВыход компаратора 12 является выходнья 1 каналом 13 элемента сравнения,Входные камеры 1 д ", соединены свхсдным каналом 14 контрольного сигнала давления Ра входная камера 3сообщена с входным каналом ,5 измеряемого параметра. Р,Элемент сравнения работает след 1 лощим образом,В исходном состоянии Р кР,Мембрана 7 переме тиласв в сторону;корпуса 4. При этом ьезокерамичес,кая пластина 5 находится в нейтральном положении и разность потенциалов между...

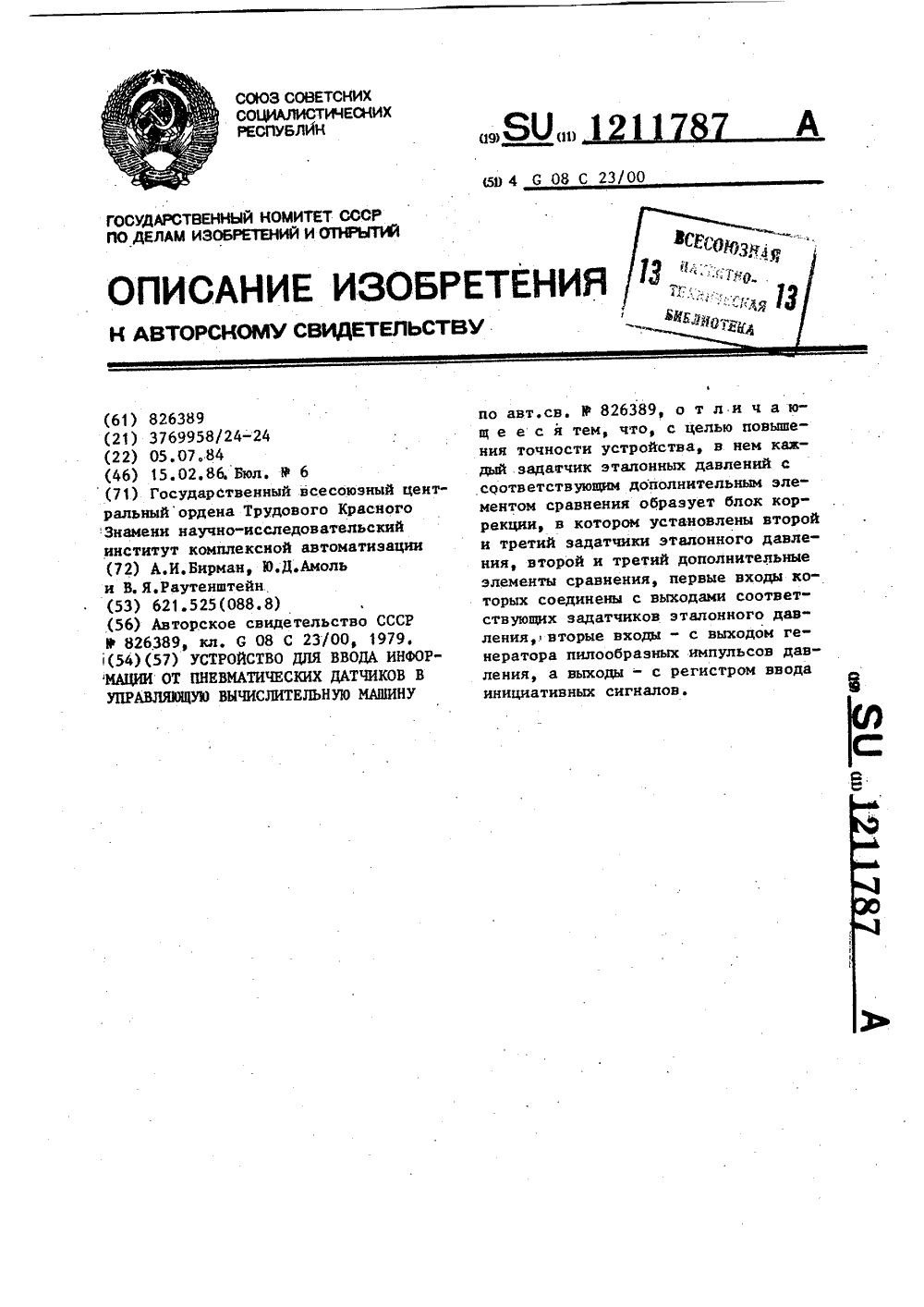

Номер патента: 1211787

Опубликовано: 15.02.1986

Авторы: Амоль, Бирман, Раутенштейн

МПК: G06D 7/00

Метки: ввода, вычислительную, датчиков, информации, машину, пневматических, управляющую

...элементов сравнения 9 -9. Выход генератора 1 пилообразныхимпульсов Рщ соединен с первыми входами измерительных элементов сравнения 2,- 2, вторые входы которых связаны с выходами Р, - Р соответствующихдатчиков 3,- 3 . Выходы задатчиков8 - 8 подключены к первым входамсоответствующих элементов сравнения9, - 9 н, вторые входы которых подклю.чены к выходу генератора 1. Выходы измерибяьных и опорных элементовсравнения через регистр 4 ввода инициативных сигналов подключены к управляющей вычислительной машине40(УВМ)5, выход которой через триггер6 вывода дискретных сигналов соединен с управляющим входом генератораУстройство работает следующимобразом.45УВМ 5 периодически через триггер6 выпускает генератор 1 пилообразныхимпульсов, форма...

Номер патента: 1056213

Опубликовано: 23.11.1983

Авторы: Амоль, Бугаенко, Романов, Соколова

МПК: G06G 5/00

Метки: генератор, пневматический, развертки

...известный генератор облада.ет низкой точностью при работе спеременной емкостной нагрузкой,Цель изобретения - повышениеточности,С.этой целью в пневматическом генераторе развертки установлен второйклапан, вход которого связан с питающим дросселем, выход - с проточной 30камерой повторителя, а управляющийвход в , с каналом командного сигнала.На чертеже представлена принципиальная схема предложенного генератора, 35Генератор содержит емкость 1,стабилизатор 2 перепада давления,дроссель 3 сброса, повторитель 4,первый и второй клапаны 5 и б ипитающий дроссель 7Емкость 1 соединена непосредственно с глухой камерой повторителя 4,через стабилизатор 2 перепада давлений - до сбросным дросселем 3 ичерез клапан 5 - с каналом опорногодавления Ро ....

Номер патента: 1040260

Опубликовано: 07.09.1983

Авторы: Амоль, Голуб, Польшин, Фадеев, Школьник

МПК: F16K 31/02

Метки: клапаном, электромагнитным

...стоящими на свбих каналахуправления. Приводы соединены скоммутатором 4. В каждом из каналов управления установлены аналогич 2ные блоки; фазовые преобразователи 5 и б, элементы И 7 и 8, элементы НЕ 9 и 10, импульсные преобразователи 11 и 12, пороговые элементы13 и 14,5 Устройство работает следующимобразом.Входной управляющий сигнал отсистемы автоматического управления поступает на пороговые элемен 10 ты 13 и 14, Реагируя на входные сигналы только определенного уровня, пороговые элементы позволяютисключить ложные срабатывания устройства. На выходе их появляются сигналы, длительность которыхравна длительности входного сигнала.Выходной сигнал пороговогоэлемента поступает в импульсные преобразо ватели 11, 12, Если это сигналпредставляет собой...

Номер патента: 1032425

Опубликовано: 30.07.1983

Авторы: Амоль, Бугаенко, Романов, Тучинский

МПК: G05B 11/26

Метки: многоканальный, регулятор

...И соединены с соответствуацим выходом дешифратора каналов, вторые вхсн45ды - с шиной дистанционного управления,выходы - с входами соответствующих одновибраторов, а третий вход второго элемента И - с знаковым входом ретупятораНа чертеже приведена блок-схемамногоканального регупятора,командный блок 10, первый 11 и второй12 элементы ИЛИ,Многоканальный регулятор работаетследующим образом.С блока 1 управлешя, в качестве кс-.торого может быть использована ЭВМ,На дешифратор 3 поступает сигнал Лв виде у -разрядного двоичного кода( И - количество каналов управения вустройстве). Сигнал Л в дещифраторе .3дешифруется и на-м выходе дешифратора появляется сигнал С, поступающийна элементы И 4 и 5. Одновременно ссигналом А,с ЭВМ выдается сигнал...

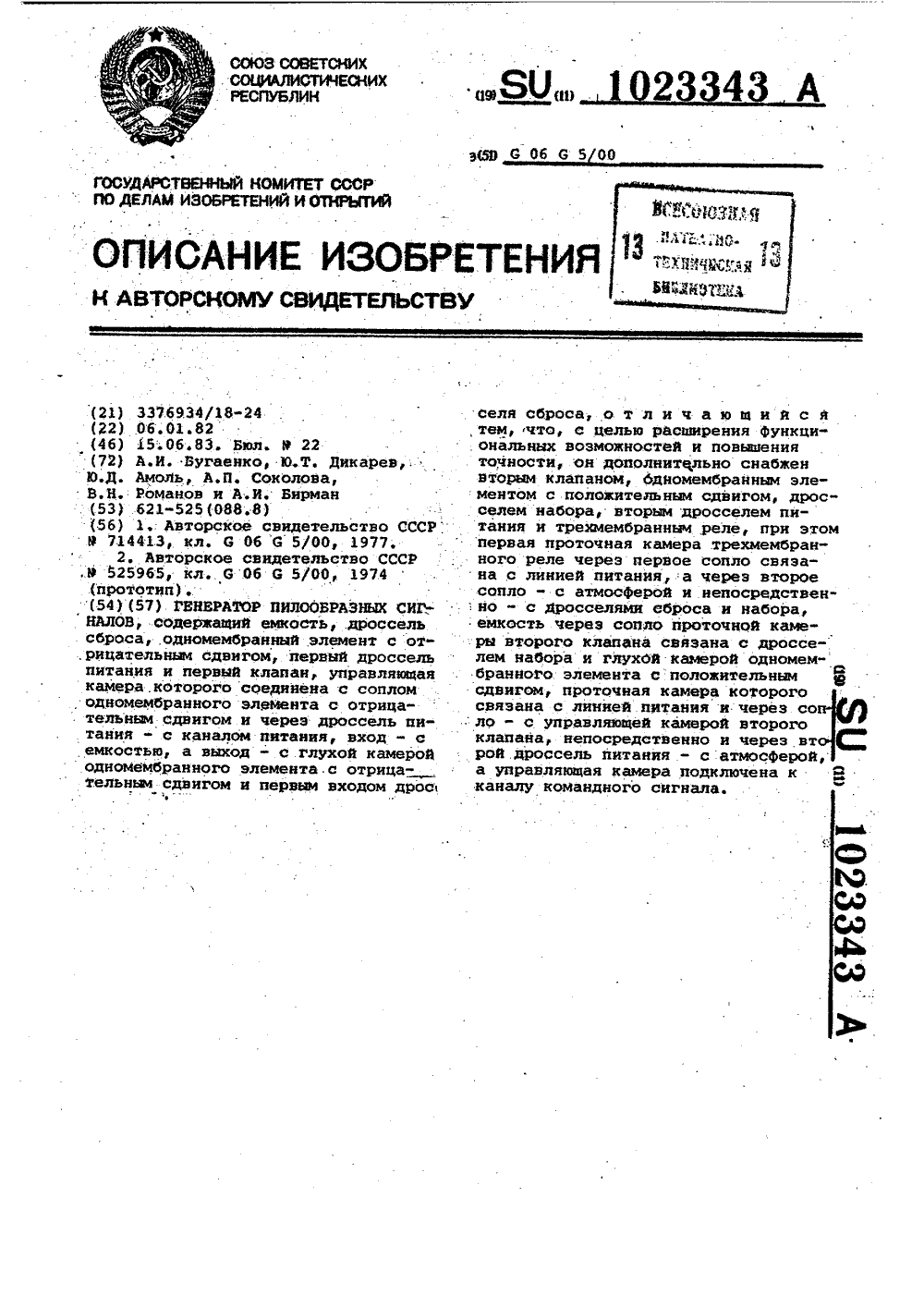

Номер патента: 1023343

Опубликовано: 15.06.1983

Авторы: Амоль, Бирман, Бугаенко, Дикарев, Романов, Соколова

МПК: G06G 5/00

Метки: генератор, пилообразных, сигналов

...одномембранногоэлемента с положительным сдвигом; проточная камера которого связана с линией питания и через сопло - с управляющей камерой второго клапана непосредственно и через второй дрос" сель питания - с атмосФерой, а управляющая камера подключена к кана-. лу командного сигнала.На чертеже показан предлагаемый генератор.Генератор пилообразных импульсов содержит емкость 1, дроссель сброса 2, одномембранный элемент с отрицательным сдвигом 3, первый дроссель ,питания 4 и первый клапан 5, управляющая камера 6 которого соединена с соплом 7 опномембранного элемента 3 и через дроссель питания 4 - с каналом питания 8, вход 9 - с емкостью 1, а выход 10 - с глухой каме, рой 11 одномембранного элемента с отрицательным сдвигом 3 и с первым...

Номер патента: 1012203

Опубликовано: 15.04.1983

Авторы: Амоль, Аузан, Бирман, Бугаенко, Ивченко, Тучинский

МПК: G05B 15/02

Метки: пневмоэлектронная

...воздействия, связанный спневматическим исполнительным механизмом; установленным на объекте управления, содержит эадвтчик базового значения, сумматор, дроссельный делительи усилитель мощности, причем перваяплюсоввя камера сумматора связана свыходом блока вывода упрвыиющеговоздействия, входы дроссельного делителя соединены с выходами датчика параметра и звдвтчика базового значения, авыходы - с второй плксовой и первойминусовой камеры сумматора, выходкоторого через усилитель мощности связан с входом исполнительного механизма,На чертеже представлена схема пневмоэлектронной системы управления. Пневмоэлектроннвя система управления сосдержит УВМ 1, соединенную с блоком 2 ввода пневмосигнала, датчик 3 параметра, блок 4 вывода...

Номер патента: 983494

Опубликовано: 23.12.1982

Авторы: Амоль, Гусев, Дикарев

МПК: G01N 1/22

Метки: активной, газа, отбора, пробы, химически

...коаксиально пробоотборную трубку с пробоотборным отверстием и смесительными каналами, трубку для подвода инертного 10. газа и трубку с теплоносителем, снабжено пластинами и обтекателем, расположенными на торце пробоотборной трубки, причем пластины расположены симметрично отно- сительно пробоотборного отверстия.На фиг. 1 изображено устройство, общий вид, на фиг. 2 пластины с обтекателем; на фиг. 3 - схема работы пластин.Устройство состоит из трубки 1 для подвода инертного газа, пробоотборной трубки 2 с пробоотборным отверстием 3 и смесительными каналами (отверстия ми) 4, трубки 5 с теплоносителем (паровой рубашки) и фланца 6, с помощью которого устройство закреплено на про мышленном аппарате (трубопроводе) 7, К торцу пробоотборной трубки...

Номер патента: 974337

Опубликовано: 15.11.1982

Авторы: Амоль, Бугаенко, Гусев, Тучинский

МПК: G05B 11/60

Метки: многоканального

...второй вход - с каналом вывода дискретных сигналов модуля 10, Каналы2 строк подключены к модулю 11, аканалы 12 задания знака - к модулю13 (разбиение модулей вывода дискретных сигналов ЭВМ на три части 10, 11и 13 выполнено условно).Блок 4 Формирования командных сигналов (см, Фиг. 2) содержит интегратор 14, узел задания знака 15 и узелвключения интегратора 1 б. Выходы уз-.лов 15 и 1 б соединены со входами интегратора 14, Узел задания знака 15и узел включения интегратора связаны каналом 3 с выходом элемента И б.Блок 4 может быть реализован наразличной аппаратурной .базе (пневматической, электрической и др,). Вкачестве примера на Фиг, 3 показанвариант построения блока 4 на пневматических элементах, Интеграторвключает дроссель 17, емкость...

Номер патента: 833031

Опубликовано: 15.11.1982

Авторы: Амоль, Бирюков, Польшин, Тихомиров, Школьник

МПК: F21S 10/02

Метки: динамического, освещения, фонтанов, цветного

...задержанный на величину гидравличесого запаздывания, разбИвается на ряд частотных полос, колийество которых зависит от количества управляемых струй воды в Фонтане. На выходах полосовых частотных фильтров 5,10, каждый из которых соответствует определенной;поло" се частот, устанавливаются выпрямители 6 и 11, преобразующие переменный ток полосовых фильтров 5,10 в постоянный и срезающие постоянную составляющую электрического музыкального сигнала. В результате, на выходе 30 выпрямителей 6 и 11 присутствует сигнал, минимальное Значение которо" го будет равно нулю. Гидравлический канал управления струей воды выполнен так, что, если электрический 35 музыкальный сигнал имеет мощность в пределах от низкой до средней, работает только один из двух...

Номер патента: 947684

Опубликовано: 30.07.1982

Авторы: Амоль, Дикарев, Тучинский

МПК: G01N 1/22

Метки: пробоотборное

...9.Устройство работает следующим образом. 10Анализируемый газ из аппарата 10 под собственным давлением поступает в коллектор 4, где смешивается с инертным газом, поступающим через дроссель 3. Давление в коллекторе 4 15 по трассе 11 подается на вход усилителя 1, на выходе которого перед дросселем 3 поддерживается давление вдвое большее, чем на входе усилителя 1. Гаэ из коллектора 4 через дроссель 9 поступает в смеситель 5. Сюда же через дроссель 8 поступает инертный газ от стабилизатора б. В смесителе всегда держится атмосферное давление. Смесь из смесителя 5 засасывается в эжектор 2, откуда поступает на анализатор 12.Таким образом, в устройстве происходит трехстадийное разбавление: в коллекторе 4, в смесителе 5 и в эжекторе 2, При...

Номер патента: 926413

Опубликовано: 07.05.1982

Авторы: Амоль, Голуб, Польшин, Школьник, Юров

МПК: F21S 10/00

Метки: фонтаном, цветомузыкальным

...2 и 3. Выход согласующего блока7 через частотный дискриминатор 9соединен со входом регулятора 10 освещения, а выход согласующего блока8 через частотный дискриминатор 11и широтно-импульсный модулятор 12 "совходом регулятора 13 высоты струй воды,Устройство работает следующимОбразом,С носителя 1 звукового сигналамузыкальный сигнал считывается пре. образователями 2 и 3 звукового сигнала в электрический, между которыми с помощью блока 1 управлениязапаздыванием осуществляется сдвигна необходимое время запаздыванияс т и, чтобы поступление звуковогомузыкального сигнала от преобразователя отставала от музыкального сигнала, поступающего от преобразователя 3 на время, Определяемое запазгыванием в гидравлических линияхФонтана. Музыкальный...

Номер патента: 924717

Опубликовано: 30.04.1982

Авторы: Амоль, Бугаенко, Соколова

МПК: G06G 5/00

Метки: управляющее, электропневматическое

...8 не подается электрический ток и сигнал Р- ьпроходит,на выход преобразователя 7924717 формула .изобретения ВНИИПИ Заказ Тираж 732 По 20/67сное ППП "Патент",од, ул,Проектная, 4 Филиа г.ужг неизменным и далее поступает на вход клаПана 4. При подаче сигнала И 1 от второго электрического управляющего канала с объекта управления узел 8 подает на преобразователь 7 электрический ток. Этот ток, поступая в , катушку 9 преобразователя 7, создает магнитное поле, притягивающее заслонку 10, которая прикрывает выход воздуха из сопла 11, поступающего через дроссель 12, так как воздух через сопло 11 выходит в выходную линию повторителя 5, то при поступлении электрического тока в катушку 9 на выходе преобразователя 7 возникает давление, большее...

Номер патента: 919135

Опубликовано: 07.04.1982

Авторы: Амоль, Гусев, Симанович

МПК: H04L 13/12

Метки: коммутатор, релейный

...поступает наодну иэ строк матрицы 1. При этомна соответствующее реле 2 матрицы 1через временной ключ 13 подаетсяполное напряжение питания от источника 15 питания, достаточное для срабатывания соответствующего реле 2. Контроль замыкания на землю одной из линий связи устройства происходит при одновременной фиксации навсех шинах 8 = 1 - 8=п и 14 = 1-14:щ дешифраторов 7 и 9 кодов, выраженных логицескими нулями, при этомпод питанием оказывается первое реле 2:1 матрицы 1, которое имеет до"полнительный контакт 5 специальнодля выдачи контрольного сигнала сшины 18 от источника б опорного напряжения, Отсутствие такого сигналаозначает замыкание одной иэ указанных цепей на землю.Контроль обрыва одной из линийсвязи устройства происходит при...

Номер патента: 918639

Опубликовано: 07.04.1982

Авторы: Амоль, Гусев, Дикарев, Минаков, Челнаков

МПК: F16L 37/22

Метки: соединения, трубопроводов

...изобретения - обеспечить дис 20танционное управление,Цель достигается тем, что устройство снабжено корпусом, в которомустановлена втулка с возможностью продольного перемещиз клапанов, при этна с трубопроводомкорпусом - дополнити мембраной.На чертеже изображемое устройство.Устройство состоит изжиненных клапанов 1 и 2,ствующих друг с другом,в котором установлена втможностью продольного пеНа втулке размещен клапасоединена с трубопроводоном 5, а с корпусом - досильфоном 6 и мембранойУстройство работает с8639. 4ных клапана, взаимодейсгвующих другдругом, о т л и ч а ю щ е е с ятем, что, с целью обеспечения дистанционного управления устройством, оноснабжено корпусом, в котором установлена втулка с возможностью продольного перемещения и на...

Номер патента: 901679

Опубликовано: 30.01.1982

Авторы: Амоль, Бугаенко, Гусев, Минаков

МПК: F15C 3/02

Метки: коммутации, элемент

...управления 5, жестко прикрепленный к мембране 6. Мембрана 6 прижата к корпусу 1 крышкой 7. Каждый из двух золотников состоит из штоков 8 и 9, расположенных в надсопловых полостях вентилей. На штоках жестко укреплены клапаны 10 и 11 и подвижно - скобы 12 и 13. Между скобами с клапанами находятся пружины 14 и 15. Клапаны прижимаются к соплам 16 и 17. С одной стороны корпуса газ поступает в клапанную полость вентиля 2, с другой - через канал 18 корпуса 1 в вентиль 3. С любой стороны газ поступает вовнутрь вентилей и давит на клапаны, закрывая их тем сильнее, чем больше давление газа. В вентиль 2 газ поступает непосредственно, в вентиль 3 - через каналы и узел управления 5.Элемент работает следующим образом.В исходном положении клапаны...

Номер патента: 873246

Опубликовано: 15.10.1981

Авторы: Амоль, Бугаенко, Гусев, Тучинский

МПК: G05B 19/418

Метки: объектами

...первыми входами с первым входом коммутатора и с соответствующими вторымивыходами блока формирования команд,вторыми входами - с выходом блокасравнения, а выходами через интегратор - с соответствующими вторымивходами коммутатора и с выходамиустройства, причем выход элемента. ИЛИ подсоединен ко входу электронноцифровой вычислительной машины,второй выход которой через цифроаналоговый преобразователь соединен с,третьим входом блока сравнения,На чертеже дана блок-схема устройства.Устройство содержит ЭВМ (электронно-цифровую вычислительную машину) 1,блок 2 дистанционного управления,блок 3 формирования команд, элементыИ 4 , 42, интеграторы 5, реле б ком-фмутатор 7, .пневмоэлектрический преоб- бОразователь 8, блок сравнения 9, цифроаналоговый...

Номер патента: 844910

Опубликовано: 07.07.1981

Авторы: Амоль, Бирюков, Польшин, Тихомиров, Школьник

МПК: F21S 10/00

Метки: сопровождением, фонтаном, цвето-звуковым

...сигнал источника 1,соединенного с входом частотного полосового фильтра 2, разделяется на рядполос. Сигнал, пропорциональный каждой. полосе, усиливают многократным усилителем 3Усиленный сигнал поступает, на вход усилителя 4 и интегратора 5. Усилитель 4 вырабатывает сигнал, величина которого пропорциональна среднему за промежуток. времени значению силы звука, а интегратор 5 - сигнал, пропорциональный длительности звука данной частотной полосы. Сумма этих сигналов, полученная на выходе сумматора б,поступая на регулятор 7,управляет клапаном В, расположенным на линии подачи воды к соплам фонтана. Выходной сигнал, сумматора б поступает и в блок запаздывания 9, который задерживает прохождение сигнала на величину, равную...

Номер патента: 841108

Опубликовано: 23.06.1981

Авторы: Амоль, Бирюков, Бугаенко, Гусев, Тучинский

МПК: H03K 13/02

Метки: аналоговогосигнала, код

...содержит генератор 1 импульсов образцовой частоты,счетчик 2 импульсов, генератор 3пилообразного напряжения, источник 404 образцовых сигналов, блок 5 корректирующих компараторов, датчик бизмеряемого сигнала, измерительныйкомпаратор 7, блок 8 формирователей,регистры 9 фиксирования, блок 10 4интерполяции, блок 11 формированиякода.Преобразователь работает следующим образом.При поступлении сигнала "Пуск"одновременно включаются генератор 1импульсов образцовой частоты и генератор 3 пилообразного напряжения,Поступающая с генератора последовательность импульсов преобразуетсясчетчиком 2 импульсов в линейно растущий код. Выход генератора 3 пилообразного напряжения может быть впринципе любой формы, но она должнаинтерполироваться с...

Номер патента: 826389

Опубликовано: 30.04.1981

Авторы: Амоль, Бирюков, Бугаенко, Гусев, Ивченко, Тучинский

МПК: G06D 3/00

Метки: 826389

...которая по -15 значениям У;У, х.,1 Х, рассчитывает1 2-значение постоянной генератора о 1 (см.формулу (.1) )После этого УВИ 7 производит расчет истинных значений сигналов датЭО, чиков 3- Зпо формуле (1). формула изобретения ной погрешности аналого-цифровогопреобразователя.Цель изобретения - повышениебыстродействия и точности устройства.Поставленная цель достигается тем,что в известном устройстве, содержащем генератор пилообразных импульсов.3давления, выходом соединенный с пер-,выми входами элементов сравнения, ковторым входам. которых подключеныдатчики пневматических сигналов, регистры ввода инициативных сигналов итриггер вывода дискретных сигналов,установлены задатчики эталонных дав-,лений идополнительные элементы сравнения, первые...

Номер патента: 703113

Опубликовано: 15.12.1979

Авторы: Амоль, Бобровников, Свинухов, Тучинский

МПК: B01D 3/42

Метки: процессом, ректификации

...уровень потерь целевого продукта с предыдущим уровнем и при минимальном его значении через командный блок реализуют найденные оптимальные значения Е и б.На чертеже изображена схема устройстУстройство для автоматического управления процессом ректификации в колонне 1 включает в себя датчики 2 расхода сырья, щ 3 состава сырья, 4 давления, 5 состава дистиллята, датчик 6 расхода орошения, связанный через регулятор 7 с клапаном 8, датчик 9 состава кубового продукта, связанный через регулятор 10 и сумматор 1 с регулятором 12 и клапаном 13 подачи теплоносителя, информация о расходе которого замеряется датчиком 14. Выходы всех датчиков подключены к блоку динамических ффильтров 15, который через блок 6 иден-тификации 18 связан с блоком...

Номер патента: 687105

Опубликовано: 25.09.1979

Авторы: Амоль, Гараев, Кафаров, Курицын, Родных, Свинухов, Тучинский

МПК: C10G 9/20

Метки: печами, пиролизными

...давления на входе в узел компримирования от20 температуры (жесткости) процесса;г - кривая зависимости давления на входе в узел компримирования от и Т - соответственно температура пирогаза на выходеиз 3-й печи и расходсырья в 3-тую печь;,2, И;М - число работающихпечей.обеспечения максимального знавыработки этилена (см. Фиг2 а)личину необходимо поддерживатьачении Х, а для обеспеченияального значения выработки сумефинов - на значении Юагаемое устройство осуществляетдение и автоматическую стабилина объекте оптимального значеесткости в диапазоне1 о --фи этом выбирается также оптимальагрузка по сырью на печи и учитыя ограничения на нее, а такжеммарную производительность устапо пиролизу, обусловленнуюнием на всасе в компрессор.работка...

Номер патента: 554496

Опубликовано: 15.04.1977

Авторы: Амоль, Колойденко, Мешалкина, Михайленко, Щабельский

МПК: G01N 31/08

Метки: хроматорграф

...давления 3 представляет собой двухмембранный элемент сравнения, работающий в режиме, повторения давления,задавания Р - Р,. Регулятор давления 3 поддерживает постоянное давление Р 2 перед дросселем 2.Программатор давления 4 представляет собой трехмембранный элемент сравнения 5, работающий,в режиме усилепия и охваченный положительной инерционной обратной связью, образованной дросселем 6 и емкостью 7. Элемент сравнения 5 реализует формулу:Рпр =КР 1,Г - /где К =-, - коэффициент усиления;2/Р и / - площади большой и малой мембран элемента сравнения,Связь между давлениями Р,р и Р, выражается уравнением;Р,Т- +Р, =Р1где Т = - постоянная времени;Г - объем емкости 7;я - проводимость дросселя 6;Л - газовая постоянная;О - абсолютная...

Номер патента: 496492

Опубликовано: 25.12.1975

Авторы: Амоль, Калмановский, Колойденко, Лужков, Михайленко, Савинов

МПК: G01N 31/08

Метки: газа-носителя, программированием, расхода, хроматограф

...3 расход Я. разделяется нарег.две части; расход 9, , протекающий че бкол,рез колонку 3, и расход .ц .:, яротекаю, двп,ший через пневмоповтери 1 рлв 5. Перед детектором 6 расходы.ф и Ц сумми-кол. доп.руются, в результате чего через детектор 206 протекает постоянный расход Цравныйдет.О и не зависящий от соотношения междурег,расходами Ц и Цкол: доп, 2С выхода эадатчика 4 программы вглухую камеру пневмоповтррителя 5 подается давление Р , которое отслеживаетпр.ся в расходной камере пневмоповторителя, 5 и перед колонкой 3, т, е. Р =Р Повх пр.скольку давление после колонки 3 всегдапрактически равно атмосферному, расходчерез колонку однозначно опредекол.ляется давлением Р перед нею, а значит Мвх,и давлением Рпр.Хроматограф...

Номер патента: 494681

Опубликовано: 05.12.1975

Авторы: Амоль, Тучинский

МПК: G01N 31/08

Метки: газа, газовом, расхода, хроматографе

...ухудшения регулирования расхода в случае изменения сопро тивления колонки, например при полуобратной продувке,Цель изобретения - повышение точности поддержания постоянного расхода через колонку при изменении ее сопротивления. 25Поставленная цель достигается тем, что регулятор давления и выход колонки соединены линией отрицательной обратной связи, подключенной через дроссель к источнику постоянного давления. 30 ющим образом.проходит потся на входе в колонки 2, Давеляется геомети потоком гассель. Это давтелем 6, усилися на вход реое давление наед дросселем 5 Пото ления ло зам н аруша газа от источника необходим для того ить давление пере потока газа, идущпостоянного давчтобы можно быдросселем 5, не о через колонку. Изобретение относится...
