Функциональный генератор берсенева

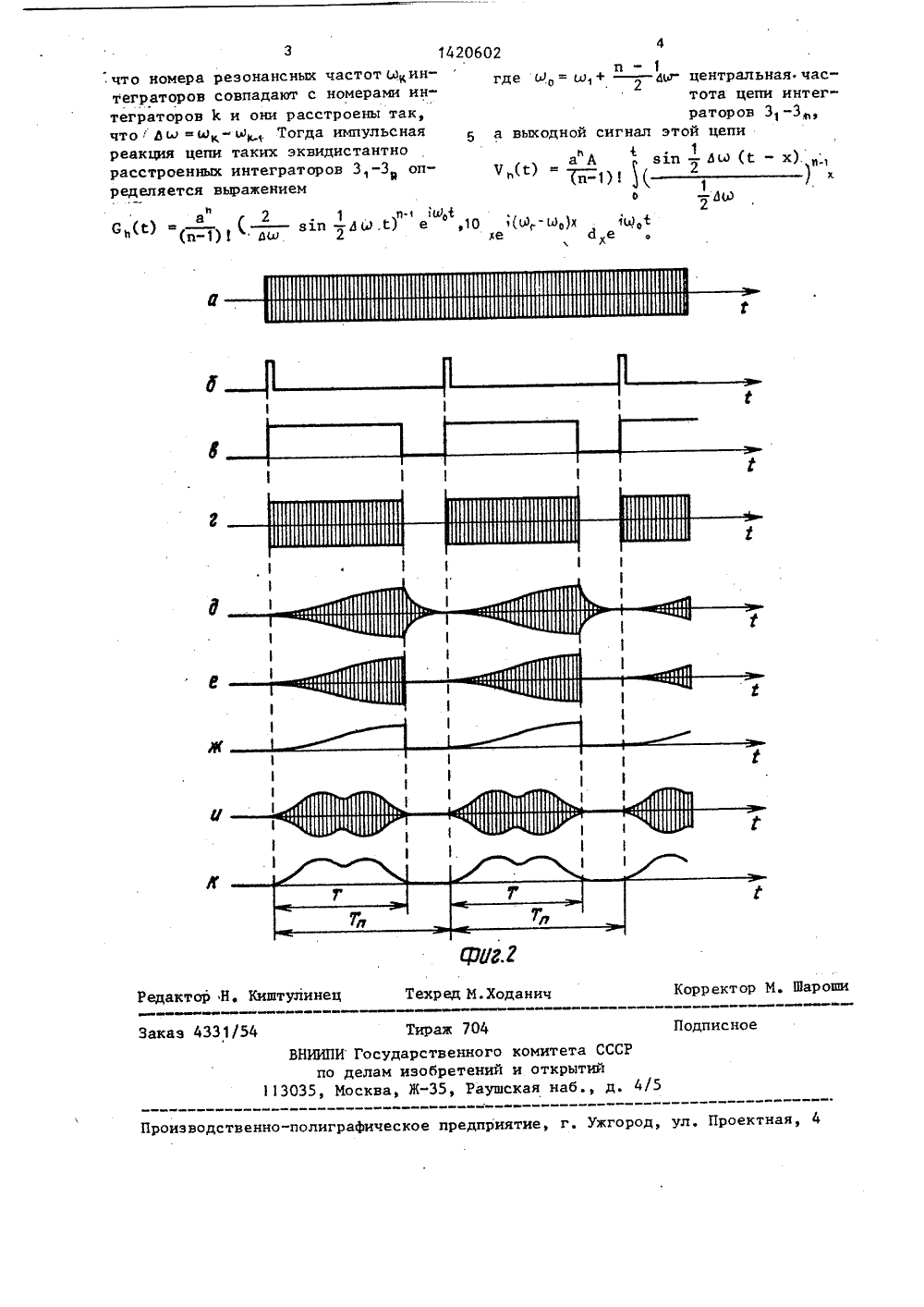

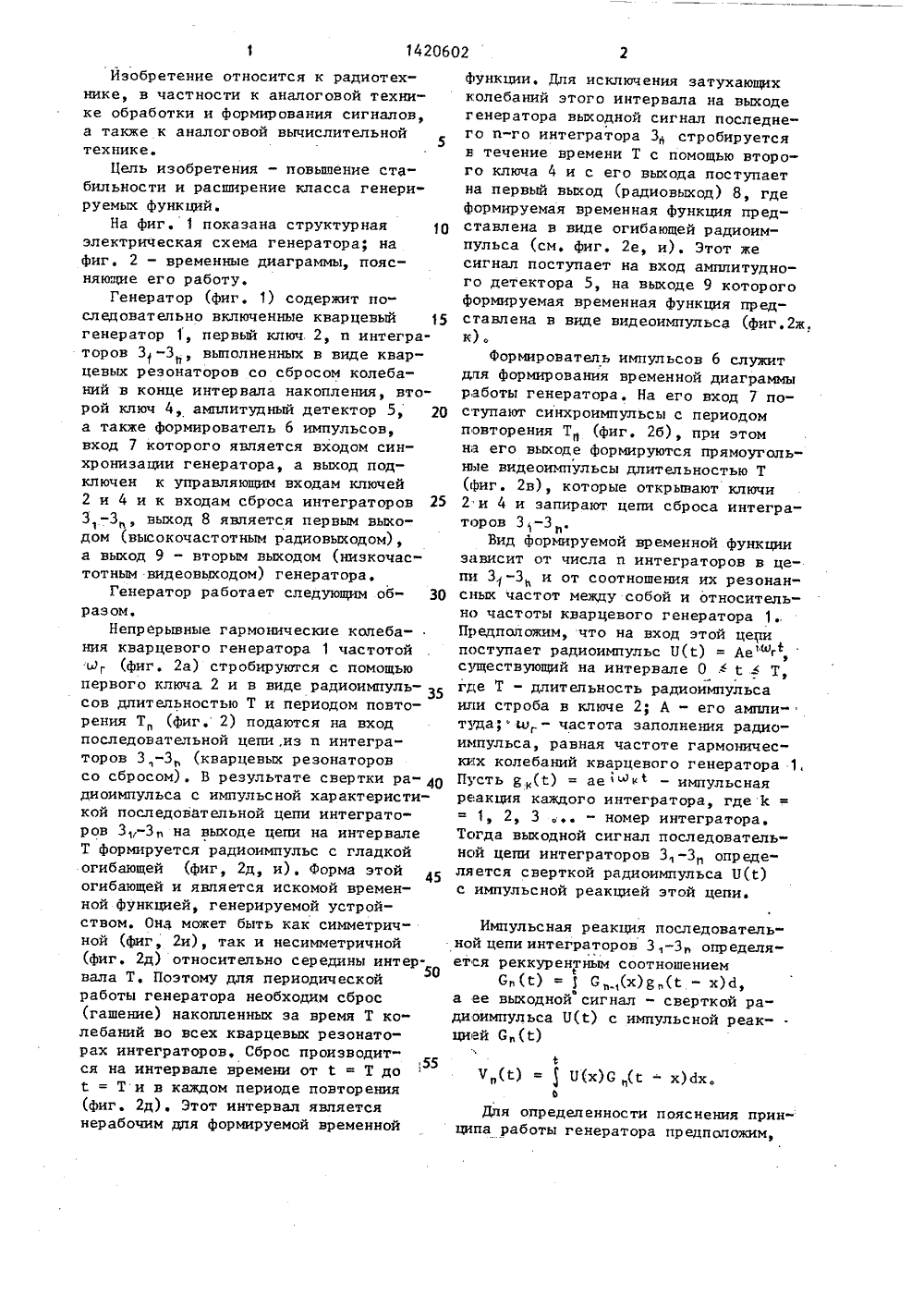

Изобретение относится к радиотехнике, в частности к аналоговой технике обработки и формирования сигналов,а также к аналоговой вычислительнойтехнике.Цель изобретения - повышение стабильности и расширение класса генерируемых функций,На фиг. 1 показана структурнаяэлектрическая схема генератора; нафиг. 2 - временные диаграммы, поясняющие его работу.Генератор (фиг. 1) содержит последовательно включенные кварцевый 15генератор 1, первый ключ 2, и интеграторов 3-3, выполненных в виде кварцевых резонаторов со сбросом колебаний в конце интервала накопления, вто"рой ключ 4, амплитудный детектор 5, 20а также формирователь 6 импульсов,вход 7 которого является входом синхронизации генератора, а выход подключен к управляющим входам ключей2 и 4 и к входам сброса интеграторов 253,-3, выход 8 является первым выходом (высокочастотным радиовыходом),а выход 9 - вторым выходом (низкочастотным видеовыходом) генератора,Генератор работает следующим образом.Непрерывные гармонические колебания кварцевого генератора 1 частотойЫ (фиг. 2 а) стробируются с помощьюпервого ключа 2 и в виде радиоимпульсов длительностью Т и периодом повторения Т (фиг. 2) подаются на входпоследовательной цепи,из и интеграторов 3-3 (кварцевых резонаторовсо сбросом), В результате свертки радиоимпульса с импульсной характеристикой последовательной цепи интегратор ов 3 -3 и на выходе цепи на интервалеТ формируется радиоимпульс с гладкойогибающей (фиг, 2 д, и), Форма этой 45огибающей и является искомой временной функцией, генерируемой устройством. Она может быть как симметричной (фиг, 2 и), так и несимметричной(фиг. 2 д) относительно середины интервала Т. Поэтому для периодической50работы генератора необходим сброс(гашение) накопленных за время Т колебаний во всех кварцевых резонаторах интеграторов, Сброс производится на интервале времени от й = Т до= Т и в каждом периоде повторения(фиг, 2 д), Этот интервал являетсянерабочим для формируемой временной функции. Для исключения затухающих колебаний этого интервала на выходе генератора выходной сигнал последнего и-го интегратора 3 стробируется в течение времени Т с помощью второго ключа 4 и с его выхода поступает на первый выход (радиовыход) 8, где формируемая временная функция представлена в виде огибающей радиоимпульса (см, фиг, 2 е, и). Этот же сигнал поступает на вход амплитудного детектора 5, на выходе 9 которого формируемая временная функция представлена в виде видеоимпульса (фиг.2 ж. к).Формирователь импульсов 6 служит для формирования временной диаграммы работы генератора. На его входпоступают синхроимпульсы с периодом повторения Т (фиг. 2 б), при этом на его выходе формируются прямоугольные видеоимпульсы длительностью Т (фиг. 2 в), которые открывают ключи 2 и 4 и запирают цепи сброса интеграторов 3-3Вид формируемой временной функции зависит от числа и интеграторов в цепи З -3 и от соотношения их резонансных частот между собой и относительно частоты кварцевого генератора 1 Предположим, что на вход этой цепи поступает радиоимпульс Б = Аефг,существующий на интервале 0ф Т, где Т - длительность радиоимпульса или строба в ключе 2; А - его амплитуда;м,. - частота заполнения радио- импульса, равная частоте гармонических колебаний кварцевого генератора 1, Пусть я= аен - импульсная реакция каждого интегратора, гдек =.1, 2, 3,- номер интегратора.Тогда выходной сигнал последовательной цепи интеграторов 3 -3 определяется сверткой радиоимпульса П с импульсной реакцией этой цепи.Импульсная реакция последовательной цепи интеграторов 3 -Зопределяется реккурентным соотношениемС(С) =С,(х)д(1 - х)Й, а ее выходной сигнал - сверткой радиоимпульса П(й) с импульсной реакцией Сь(г)Ч(Е) =и(х)С И - х)ах.оДля определенности пояснения принципа работы генератора предположим,1 орректор М. Шароши Киштулин Редакт ехред М.Ходанич каз 4331/5 Тираж 704 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж"35, Раушская наб., д. 4/5одписно роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная з 14206 что номера резонансных частот цинтеграторов совпадают с номерами интеграторов к и они расстроены так, чтоЬ ь и М , Тогда импульсная реакция цепи таких эквидистантно расстроенных интеграторов 3,-3 з определяется выражениема 2 . 1 . дЮ 1 С(Е)1)зп 2 да,е) е ,1 О 02и где М = ы + - ар. центральная.час 0 1тота цепи интеграторов 3-3, а выходной сигнал этой цепи) ал зхп - Ьый-х).,ь , 1ь тп 1) ( )1о - ЬЫ21(д,.- И)х 1 Ц 1е де
