Функциональный генератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1257670
Автор: Рыбин
Текст

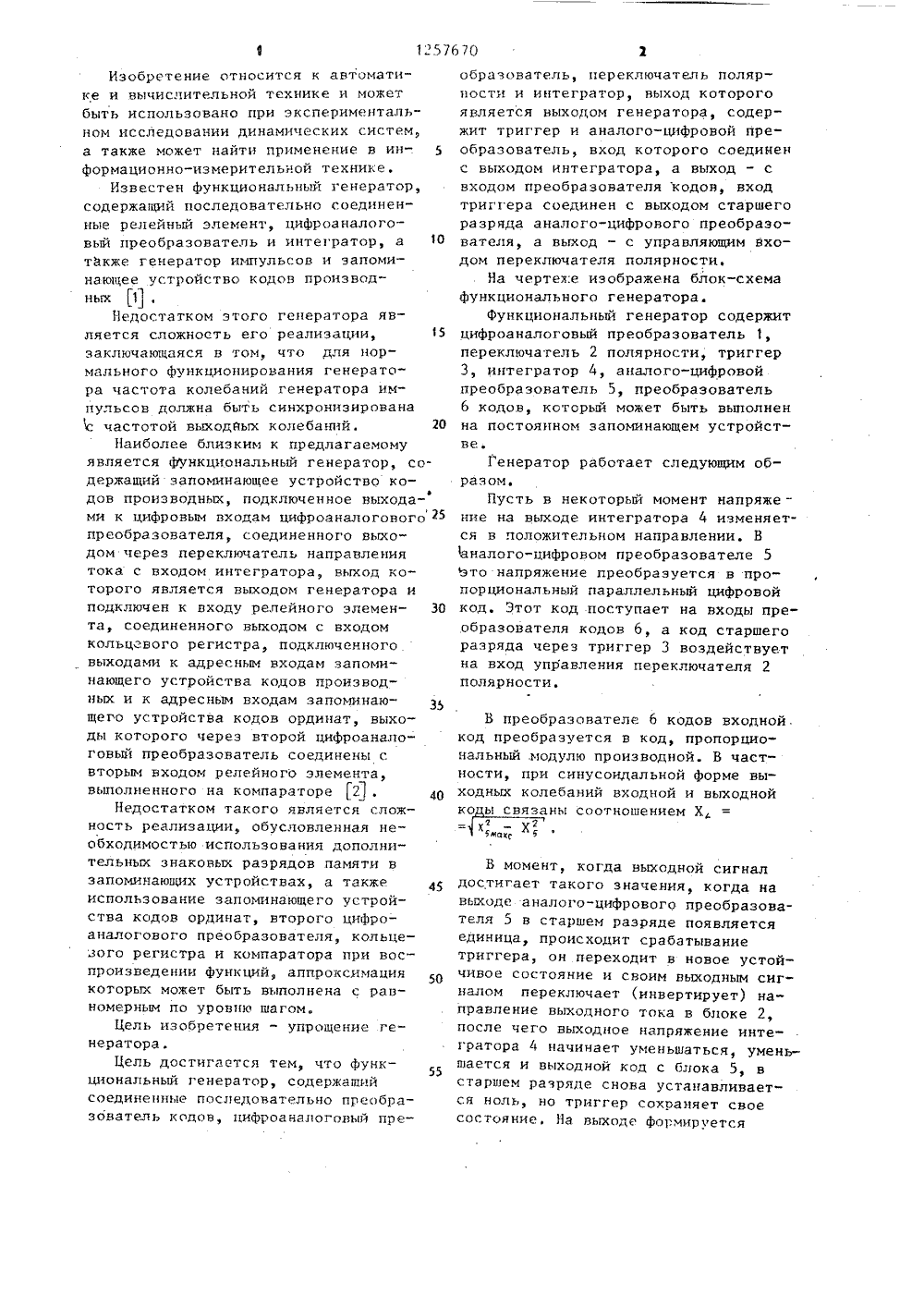

Изобретение относится к автоматике и вычислительной технике и можетбыть использовано при экспериментальном исследовании динамических систем,а также может найти применение в информационно-измерительной технике.Известен функциональный генератор,содержащий последовательно соединенные релейный элемент, цифроаналоговый преобразователь и интегратор, а 1 Отакже генератор импульсов и запоминающее устройство кодов производных 1,Недостатком этого генератора является сложность его реализации, 15заключающаяся в том, что для нормального функционирования генератора частота колебаний генератора импульсов должна быть синхронизированас частотой выходйых колебаний, 20Наиболее близким к предлагаемомуявляется функциоальньй генератор, со.держащий запоминающее устройство кодов производных, подключенное выходами к цифровым входам цифроаналогового 25преобразователя, соединенного выходом через переключатель направлениятока с входом интегратора, выход которого является выходом генератора иподключен к входу релейного элемен- ЗОта, соединенного выходом с входомкольцевого регистра, подключенноговыходами к адресным входам запоминающего устройства коцов производных и к адресным входам запоминающего устройства кодов ординат, выходы которого через второй цифроаналоговьд преобразователь соединены свторым входом релейного элемента,выполненного на компараторе 2 Д, 4 ОНедостатком такого является сложность реализации, обусловленная необходимостью использования дополнительных знаковых разрядов памяти взапоминающих устройствах, а такжеиспользование запоминающего устройства кодов ординат, второго цифроаналогового преобразователя, кольцевого регистра и компаратора при воспроизведении функций, аппроксимациякоторых может быть выполнена с равномерным по уровню шагом.Цель изобретения - упрощение генератора.Цель достигается тем что функУ55циональный генератор, содержащийсоединенные последовательно преобразователь кодов, цифроаналоговый преобразователь, переключатель полярности и интегратор, выход которого является выходом генератора, содержит триггер и аналого-цифровой преобразователь, вход которого соединен с выходом интегратора, а выход - с входом преобразователя кодов, вход триггера соединен с выходом старшего разряда аналого-цифрового преобразователя, а выход - с управляющим входом переключателя полярности,На чертех:е изображена блок-схема функционального генератора.функциональный генератор содержит цифроаналоговый преобразователь переключатель 2 полярности, триггер 3, интегратор 4, аналого-цифровой преобразователь 5, преобразователь б кодов, который может быть выполнен на постоянном запоминающем устройстве.Генератор работает следующим образом.Пусть в некоторый момент напряже - ние на выходе интегратора 4 изменяется в положительном направлении, В аналого-цифровом преобразователе 5 Ьто напряжение преобразуется в пропорциональный параллельный цифровой код, Этот код поступает на входы преобразователя кодов б, а код старшего разряда через триггер 3 воздействует на вход управления переключателя 2 полярности. В преобразователе 6 кодов входной. код преобразуется в код, пропорциональный модулю производной. В частности, при синусоидальной форме выходных колебаний входной и выходной ко ы связаны соотношением ХмасВ момент, когда выходной сигнал достигает такого значения, когда на выходе аналого-цифрового преобразователя 5 в старшем разряде появляется единица, происходит срабатывание триггера, он переходит в новое устойчивое состояние и своим выходным сигналом переключает (инвертирует) направление выходного тока в блоке 2, после чего выходное напряжение интегратора 4 начинает уменьшаться, уменьшается и выходной код с блока 5 вь старшем разряде снова устанавливается ноль, но триггер сохраняет свое состояние, На. выходе фогмируется1 .5767 О Составитель Г. Осиповедактор Е. Копча Техред М.Ходанич Коррек аимишинец Подписноомитета СССРоткрытий аказ 4959/49 Тираж ВНИКНИ Государ по делам из 113035, Москва, венногоретений35, Рауш 5 ая наб.,Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная, 4 участок уменьшения выходного сигна-,ла. Когда амплитуда выходных колебаний принимает максимальное значение,которому в старшем разряде соответствует единица, опять срабатывает 5триггер, переключает направление тока в блоке 2 и выходные колебанияначинают получать положительные приращения. Далее все процессы повторяются10. При использовании изобретения упрощается конструкция устройства и снижаются затраты на его производство, так как отпадает необходимость 15 в использовании достаточно сложного функционального преобразователя. Формула изобретенияФункциональный генератор содержащий последовательно соединенные преобразователь кодов, цифроаналоговый преобразователь, переключатель полярности и интегратор, выход которого является выходом генератора, о т л и ч а ю щ и й с я тем, что, с целью упрощения, генератор содержит триггер и аналого-цифровой преобразователь, вход которого соединен с выходом интегратора, а выход - с входом преобразователя кодов, вход триггера соединен с выходом старшего разряда аналого-цифрового преобразователя, а выход - с управляющим входом .переключателя полярности.
СмотретьЗаявка
3690981, 13.01.1984
ТОМСКИЙ ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. С. М. КИРОВА
РЫБИН ЮРИЙ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: G06G 7/26
Метки: генератор, функциональный
Опубликовано: 15.09.1986
