Чукавин

Номер патента: 1676130

Опубликовано: 07.09.1991

Авторы: Соколов, Чукавин

МПК: H05K 13/00

Метки: контактное, микросхем

...с вывода 10контролируемой микросхемы 11 на измерительный и рибор.Устройство работает следующим образом,Оператор размещает корпус 1 устройства на контролируемой микросхеме 11 так,чтобы острый конец пружинного зонда 8находился над выводом 10 микросхем 11, 30Путем сжатия верхней части корпуса 1 иодновременном надавливании его внизпроизводится фиксация раструбом (присоской) 3 на поверхности корпуса микросхемы11 и обеспечивается надежный прижим 35пружинного зонда 8 к выводу 10 микросхемы 11, В случае необходимости контроля сдругих выводов микросхемы 11 производится отжатие корпуса 1 и раструба 3 от поверхности корпуса микросхемы 11 и фиксация 40его в новом положении аналогично описанному выше, При необходимости более точная настройка...

Номер патента: 1669516

Опубликовано: 15.08.1991

Авторы: Горелик, Кокорев, Чукавин

МПК: B01F 3/08

Метки: водотопливной, приготовления, эмульсии

...аккумулятора давления 8,Установка для приготовления водотопливной эмульсии работает следующим образом.Топливо из бака 1 и вода из бака 2,находящиеся под постоянным напором за счет поплавковых запорных клапанов, через проходные краны 16 и 17, расположенные на одном уровне с насосом низкого давления 6, соответствующие фильтры 3 и 4 по трубопроводам с регулируемым игольчатым клапаном 5, также расположенным на одном уровне с насосом 6, поступает на вход насоса 6 с электрическим приводом 7, при этом, соотношение между топливом и водой определяется проходными сечениями /трубопроводов и может быть изменено путем воздействия на регулируемый игольчатый клапан 5. Далее полученная на выходе насоса 6 грубодисперсная эмульсия поступает в...

Номер патента: 1630645

Опубликовано: 28.02.1991

Авторы: Голоколенов, Максимов, Рейнгарт, Хвостов, Чукавин

МПК: A01D 23/02

Метки: ботвы, корнеплодов, корню, отделения

...трапецеидальной 6 пластин, создающих трапецеидальные участкиэластичного элемента 3 различной жесткости, При этом длина большего основаниятрапеции участка Б, примыкающего к ведущему звену, составляет 0,6 - 0,7, а длинаменьшего основания 0,3 - 0,4 длины эластичного элемента 3.При отношениях длин большего и меньшего оснований, меньших соответственно0,6 и 0,3, снижается качество выполнениятехнологического процесса (отделения ботвы) вследствие перехода в неустойчивое состояние рабочих кромок, испытывающихдеформацию изгиба и скручивания под действием центробежной силы, при отношениях, больших соответственно 0,7 и 0,4,возрастает повреждаемость головок корнеплодов вследствие отсутствия изгиба внешней кромки и ее ударного воздействия наголовки...

Номер патента: 1617164

Опубликовано: 30.12.1990

Авторы: Гудцов, Гуцевич, Кондратьев, Черепахо, Чукавин

МПК: F01P 11/12, F02F 7/00

Метки: моторный, отсек, средства, транспортного

...4 выпол-ен с перфорацией 8, а участок 9 заукоиэоирующего кожуха 1 в этом районе выпол-ен из воздухопроницаемого материала, например металлического пористого сетчатого материала.При работе двигателя 3 воздух, засасыаемый вентилятором системы охлаждения, г роходит через сердцевину радиатора 10, алее движется в зазоре между двигателем 3кожухом 1 и, достигнув задней стенКи 11 к жуха 1, выполненной из воздухопроницаемого материала, выходит в окружающееространство. При этом осуществляется отв д тепла от менее теплонапряженных дет лей двигателя,За счет энергии отработанных газов и р сположения одного конца трубопровода 6 и ред эжектором 7 выпускной системы, холодный воздух снаружи отсека через участок 9 звукоизолирующего кожуха,...

Номер патента: 1567420

Опубликовано: 30.05.1990

Авторы: Тырников, Чукавин, Юденко

МПК: B60M 1/28

Метки: вышка, изолированная, съемная

...от скобы 2. Тяга 11 соединена со стопором 14, жестко прикрепленным к одному из плеч рычага-качалки. Рама тележки скреплена трубами 15, 16 и уголком 17, причем поперек пути она скреплена трубой 18 и уголком 19. Колесо 20, установленное осью в одном иэ плеч рычага-качалки, шарнирной связью соединяется с трубой 15 тележки.35Трос 21 соединяет тягу рамного рычага одного захвата с толкателем 8 другого захвата с этой же стороны вышки.Съемная изолированная вьюка работает следующим образом.При поперечном наклоне вышки плечо рычага-качалки 10 с тягой 9 смещается вверх и через толкатель 8 поднимает вверх плечо рамного рычага 5, 45 второй плечо которого опускается, создавая свободное движение изолировочному кольцу-тяге 4 и захвату 6, который под...

Номер патента: 1508104

Опубликовано: 15.09.1989

Авторы: Дербенев, Мельцер, Терещенко, Чукавин, Шушков

МПК: G01G 19/413

Метки: взвешивания, продукта, упакованного, учета

...дальнейшее взвешивание и работа конвейерного механизма 1 может быть оставлена автоматически и возобновлена нажатием кнопки Пуск на клавиатуре управления 45, либо процесс транспортирования и взвешивания может быть продолжен до тех пор, пока не произойдет сравнение ранее установленных оператором заданных значений по количеству штук ящиков или общему весу продукта по смене или по партии или по бригаде с текущими значениями, накопленными в процессе работы конвейерного механизма 1 и постоянно контролируемыми микропроцессорным блоком 26. Во 45 50 55 732 и блок сопряжения 27 необходимой информации на блок печати пакетных этикеток 13, в результате чего производится печатание пакетной этикетки с такими данными, как дата, цена за единицу веса,...

Номер патента: 1293832

Опубликовано: 28.02.1987

Авторы: Дубровин, Чукавин

МПК: H03K 5/04

Метки: импульсов, расширитель

...с выходной шиной 10.Устройство работает следующим образом, 35В исходном состоянии на шинах9 и 7 и выходе "Заем" счетчика 5 -единичный уровень активности, состояние триггера 4 - произвольное, Делители 2 и 3 частоты и счетчик 5 обнуляются положительным уровнем активности на их установочных входах,Генератор 1 импульсов формирует насвоих выходах счетные импульсы, сдвинутые один относительно другого на по ловину периода.Перед началом работы на шину 7 установки нуля приходит импульс, который, проходя через элемент И-НЕ 6 иэлемент И-НЕ 8, устанавливает КСтриггер 4 в нуль, а также обнуляетреверсивный счетчик 5 и второй делитель 3 частоты. Первый делитель 2 частоты находится под обнулением, покаинформационний импульс, который необ ходимо...

Номер патента: 1251815

Опубликовано: 23.08.1986

Авторы: Максимов, Чукавин

МПК: A01D 23/02

Метки: ботвы, корнеплодов, корню, отделения

...устройство для отделения ботвы от корнеплодов ца корню, вид сбоку; нд фиг, 2 - то же, вид сверху; на фиг, 3 - то же, вид спереди.Устройство цля отделения ботвы от корцрплодов цд корню содержит закрепленное цд вертикальном валу 1 основание 2 связанное посредством упрчгого полого цилиндра 3 с двумя эластичными бичами 4 выполненными в виде прямоугольных пластин, которые установлены перпендикулярно друг другугоризонтальной плогкостц, Эластичные бичи 4 связаны между собой посредством элемента крепления в виде болтового соединения 5, расположенного в средней цх части и внутри полого упругого цилиндра 3, при том свободные выступающие из цилиндра 3 концы бичей 4 снабжены металлическими режущими элементами б, имеющими острое лезвие. В...

Номер патента: 1247829

Опубликовано: 30.07.1986

Автор: Чукавин

МПК: G04C 23/12

Метки: часы, электронные

...а также переписывает содержимое счетчиков 12-14 в счетчики 3-5, После возврата переключа 20теля 36 в исходное состояние начинает работаь делитель 2 частоты и производится отсчет скорректированноготекущего времени.Электронные часы могут работать25также в режиме фиксации текущего вре.мени при безостановочной работе счетчиков 3-5 текущего времени, для чегонеобходимо включить переключатель 35.При этом срабатывает триггер 30,который через элемент ИЛИ 23 переключает блоки 6-8 выбора индицируемой информации в режим. индикации содержимого выходов счетчиков 12-14памяти. Индикатор режима индикации 35высвечивает. признак режима фиксациивремени (ФВ). Формирователь 29 одиночных импульсов формирует импульсдлительностью, равной периоду следования...

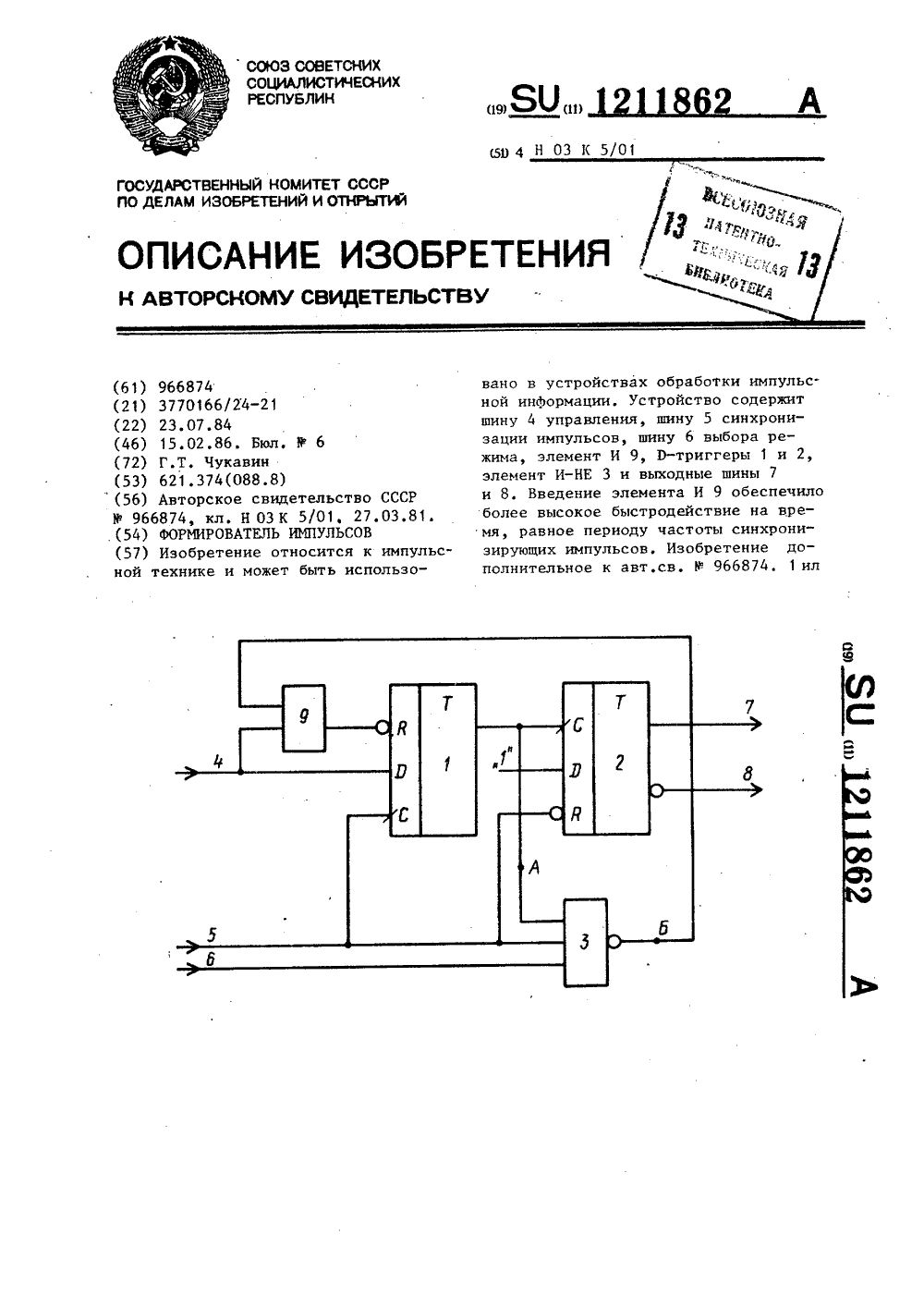

Номер патента: 1211862

Опубликовано: 15.02.1986

Автор: Чукавин

МПК: H03K 5/01

Метки: импульсов, формирователь

...импульса по шине 5, под действием которого срабатывает триггер 1, положительный перепад на прямом выходе которо-,11862 зго приводит к срабатыванию триггера2, После окончания синхронизирующего импульса триггер 2 обнуляется,в результате на его прямом и инверсном выходе формируется одиночный импульс, идентичный импульсусинхронизации. С момента снятия импульса с шины 4 одновременно происходит обнуление триггера 1. Устройство готово к формированию следующего одиночного импульса.Минимальное времямежду снямннтием предыдущего и появлением следующего импульса на шине 4 ограничивается временем, необходимым дляобнуления триггера 1, и практически равно времени срабатывания триггера 1Для перевода формирования импульсов в режим формирования...

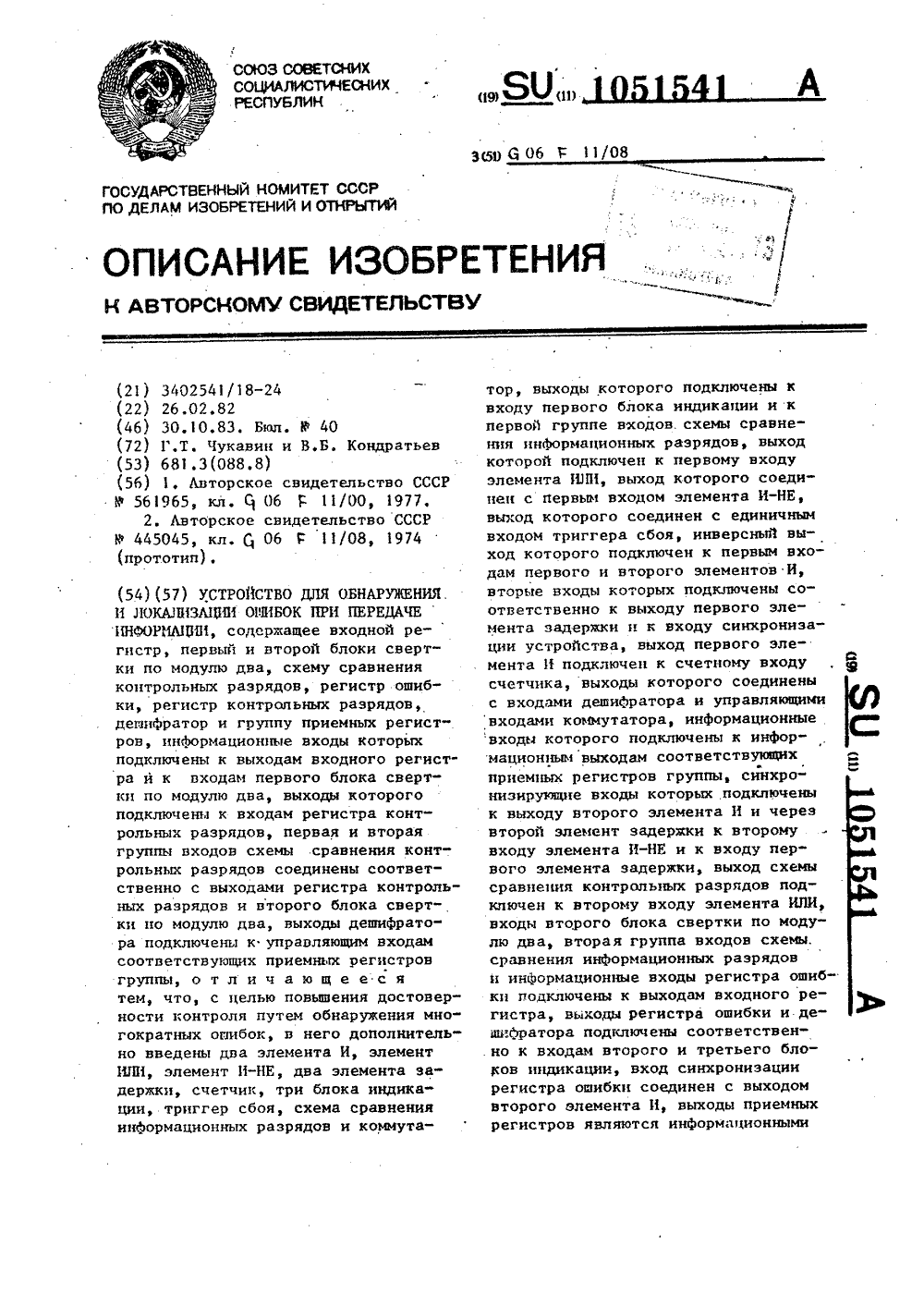

Номер патента: 1051541

Опубликовано: 30.10.1983

Авторы: Кондратьев, Чукавин

МПК: G06F 11/08

Метки: информации, локализации, обнаружения, ошибок, передаче

...к второму и третьему блокам индикации соответственно, вход синхронизации регистра ошиб ки соединен с выходом второго элемента И, выходы приемных регистров являются информационными выходами устройства, выход сбоя устройства соединен с инверсньп выходом тригге 30 ра сбоя, вход сброса устройства соединен с входами сброса всех регистров, с входом сброса триггера сбоя и счетчика.На чертеже приведена схема устройства для обнаружения и локализации ,ошибок при приеме информации.Устройство содержит входной регистр 1, блоки 2 и 3 свертки по модулю два, схему 4 сравнения контрольных разрядов, регистр 5 ошибки, дешифратор 6, приемные регистры 7 -7; группы, регистр 8 контрольных разрядов, схему 9 сравнения информационных разрядов,...

Номер патента: 883999

Опубликовано: 23.11.1981

Автор: Чукавин

МПК: H01H 43/00

Метки: времени, многоканальное, программное, реле

...5-2 второго канала, причем пулевым уровнеи с его .инверсного выхода блокируется прохождениес выхода делителя частоты второго.канала единичного логического уровня через элемент И 4-2 второго канала.Информация о выдержке времени Т 1 ф "2+1 снимается с прямого выхода3-К-триггера 5-2 второго канапа. Вдальнейием делитель частоты 1-1 первого и второго 1-2 канала вновь начинает отсчет времени й и й, по 1 Э окончании которого автоматически за- .пускается в резям отсчета времени й "делитель частоты третьего каналапо окончании которого обнуляется де-:литель частоты каждого канала и включается З-К-.триггер 5-3 третьего канала, на прямом выходе которого Фиксируются вцдерака времени Т 31, ++2 й+й. Таким образом, вмдерзкавремени иа выходе и-го...

Номер патента: 798880

Опубликовано: 23.01.1981

Авторы: Зейгман, Чукавин

МПК: G06G 7/164

Метки: множительноеустройство, четырехквадратное

...функциональнаясхема четырехкввдрвтного множительногоустройства.Устройство содержит компеясирэшийрезистивный мост 1 с управляемыми резисторами 2 и 3 и постоянными резисторами 4 и 5, дифференциальный усилитель 6, ключи 7,8, блок 9 и 1 О, генератор 11 тактовых импульсов, инверторы 12, 13, 14, блок 15 сравнения(сумматор), источник 16 опорного напряжения, фильтры 17, 1,8 низких частот,Устройство работает следующим образом.Одно из перемножаемых напряжений Ои опорное напряжение источника 16 поочередно подключаются ключами 7 и 8 ктретьей вершине компенсирующего мостаУправление ключами осушес твляетсятактовыми импульсами генератора 1.В полупериод, когда тактовый импульсот генератора 11 открывает ключ 8(ключ 7 закрывает), опорное...

Номер патента: 750253

Опубликовано: 23.07.1980

Автор: Чукавин

МПК: G01B 7/12

Метки: бревен, диаметра, замера, наименьшего

...18, управляющий счетчиком 20. При подаче питанияна усилители 11 вертикальные стойки 4движутся одновременно и перемешают бревно 5 до тех пор,пока его комлевая частьне затемнит соответствующую пару Фотодатчиков 8, которые отключают приводноймеханизм 12 той стойки, на которой была закреплена комлевая часть бревна 5.Йругая вертикальная стойка 4 (с частьюбревна 5) продолжает двигаться до момента затемнения второй пары фотодатчиков8.Совместно с вертикальными стойками4 перемещаются немагнитные металлические рейки 7 с прорезями через неподвижно закрепленные на тележке 2 бесконтактные конечные выключатели 6 (напримертипа КВЙ - Е).Количество, шаги и ширина прорезейв рейках 7 рассчитываются в зависимости от максимально возможного диаметрабревна 5,...

Номер патента: 487801

Опубликовано: 15.10.1975

Авторы: Тодосько, Чукавин

МПК: B63B 1/18

Метки: быстроходное, глиссирующее, судно

...корпуса которых выполнены вогнутыми и имеют продольное углубление в диаметральной плоскости с переменной высотой, увеличивающейся к корме карпуса.Известные суда с вознутыми обводами наряду с преимуществами перед обычными судами (повышенпая мореходность, мягкая всхожесть на волну, хорошая устойчивость па кузрсе, повышенная остойчтввость) имеют недостаток, заключающийся в там, что образующийся при движении судна в тоннеле днища пенный поток, попадает в зону рабоего эффективмула обретен вышецпе цадежноот рабочей зоны ии ца волн ц того потока.в предлагаемом е в кормовой окоо 1 пжнцм закрыо углубления выБыстроходное глиссирующее су цус которого выполнен вогнутым п)аодольцое углубление в диаметра,2; скости с переменной высотой, ув щейся к...

Номер патента: 482016

Опубликовано: 25.08.1975

Авторы: Дербенев, Чукавин

МПК: H03K 25/02

Метки: импульсов, счетчик

...7 обес импульсов 13 находится в об тоянии до поступления счетнь при этом на цифровой индика высвечивается цифра "О". Пр счетных илшульсов от узла 7 к счетчику импульсов 13,3лампе 1 поочередно высвечиваются цифры1,2,3,9,0,1 и т.д. причем частота счетныхимпульсов не должна превышать частоту питающего напряжения индикаторной лампы 1и тиристоров 2, поступающего соответственно с выходной обмоткой 3 и 4 трансформатора 5, В случае несоблюдения этого уславия на индикаторной лампе 1 возможновысвечивание одновременно несколькихцифр,10Для осуществления запоминания информации и ее индикации необходимо нажать кнопку 18. Срабатыванщ. контактов5,19 реле 6 и контакта 16 реле 17 происходит в момент формирования переднегофронта одного из счетных...

Номер патента: 425829

Опубликовано: 30.04.1974

Автор: Чукавин

МПК: B63B 1/18

Метки: быстроходный, катер

...гидравлическому удару при движении катера на волнении.Цель изобретения - улучшение мореходности и повышение гидродинамического качества катера.Это достигается тем, что в предлагаемом катере дореданная носовая часть днища корпуса выполнена с вогнутыми обводами, образующими туннель, симметричный относительно диаметральной плоскости катера и простирающийся от носа катера до поперечного редана,На чертеже схематически показан катер с обводами корпуса и сечения по А - А и Б - Б.Вогнутая и выпуклая поверхности катера, образующие днище, выполнены таким образом, что в диаметральной плоскост жение находится в одной точке. этим высота редана изменяется от метральной плоскости судна до 5 у бортов. Катер с предлагаемыми обвода повышенными...

Номер патента: 351328

Опубликовано: 01.01.1972

Авторы: Дербенев, Пат, Чукавин

МПК: H03K 25/02

Метки: импульсов, счетчик

...контакты 28 и размыкают цепь питания источника 25 управляютцего напряжения,В этом случае на цифровой индикаторной лампе 2 высвечивается цифра, соответствующая двоичному коду, записанному в данный момент пересчетным устройством 18 и преобразованному дешифратором 17.Для сброса записанной информации необходимо отпустить кнопку 24. При этом обмотки реле 19 и 20 обссточиваются, размыкаются контакты 21 и 22, контакты 28 замыкаются и подключают источник 25 управляющего напряжения на . входы тиристоров 1, - 1 а на цифровой индикаторной лампе 2 высвечивается цифра, соответствующая новому состоянию пересчетного усгройства 18,Процесс счета и индикации в дальнейшем 5 происходит аналогичным образом. Для повторного запоминания информации...

Номер патента: 347932

Опубликовано: 01.01.1972

Авторы: Дербенев, Мищихин, Чукавин

МПК: H03K 23/76

Метки: импульсов, коэффициентом, магнитный, накопления, переменным, счетчик

...1, прцемны 11 каскад 2 делитель 3 напряжения. Каскады 1 и 2 содержат цакапливающий трансформатор 4, выполненный на магнитном сердечнике с прямы сольцой петлей гистерезиса, с обмоткой 5 записи, обмоткой б считывания и обмоткой 7 обратной связи, транзисторы 8 ц 9 и ограничцтельцый резистор 10. Делитель 3 напряжения выполнен на постоянных рсз:шторах 11 и 12, шунтированных соответственно коцденсаторамц И и 14, ц переменном резисторе 1 О. Подвижный контакт а резцсто; а 1 Ос подсоединец к шине 16 источи;ка питания, контакты б и в соответственно к точке соединения резистора 11 с концом Оомотки О,передаОЩСГО накопцтельнОГО каскеда 1 и к точке соединения резистора 1" с кояцо Обмотки 5 приемного каскада 2,Устройство работает следующим...

Номер патента: 345613

Опубликовано: 01.01.1972

Авторы: Дербенев, Мищихин, Чукавин

МПК: H03M 1/00

Метки: двухтактный, импульсов, преобразватель, следования, частоту

...в закрытом состоянии под действием напряжеция источника смещения Е,. Конденсатор 11 раз ряжен.При подаче ца вход преобразователя управляющего напряжения сердечник трансформатора д вследствие асимметрии схемы, вызванной разбросом параметров трацзцсто- О ров, намагничивается в одном цз двух возможных направлений.Наличие базовых обмоток б ц 7 приводитк тому, что один из транзисторов полностью открывается, а другой запирается, например, 5 транзистор 1 заперт, а транзистор 2 открыт.При этом через резистор 9, источник управляющего напряжения Ь открытый переход эмиттер - база транзистора 2 и базовую обмотку 7 начинает протекать зарядный ток О конденсатора 11, под действием которого наФф й 1 фф %ефф 3 Ъфю щ: ф-" фм"Ф 456 Иъ 15...

Номер патента: 333711

Опубликовано: 01.01.1972

Авторы: Дербенев, Мищихин, Чукавин

МПК: H03K 23/76

Метки: импульсов, магнитный, счетчик

...напряжение, блокинг-генератор выключается, а конденсатор 14 заряжается до напрягкения Е . При поступлении импульсов записи на вход схемы происходит ступенчатое перемагничивание сердечника трансформатора 1 до наступления насыщенного состояния. Сопротивление резистора 7 выбирается так, чтобы во время перемагничивания сердечника весь импульс напряжения записи был приложен к обмотке записи 2, а сигнал на резисторе 7 был недостаточен для открывания транзистора 12, При насыщении сердечника Л/-ным импульсом записи сопротивление обмотки записи 2 уменьшается и значительная часть амплитуды входного импульса выделяется на резисторе 7, транзистор 12 переходит в состояние насыщения и начинается разряд конденсатора 14 через резистор 11, источник...

Номер патента: 327583

Опубликовано: 01.01.1972

Авторы: Дербенев, Мищихин, Чукавин

МПК: H03K 4/54

Метки: 4_-j, i••, автогенераторг, двухтактный, иг-ггбш, •gt, €gt;amp

...7 обратной связи,дополнительной обмоткой 8 и выходной обмоткой 9, резистор 10, переключатель 11 идиоды 12, 13. Параллельно переходу эмцттер в коллект транзисторов 1 и 2 через5 разделцтельцые диоды 12 и 13 подключен стабплптрон 14, причем катод диода 12 подключен к коллектору транзистора 1, катод диода 13 - к коллектору транзистора 2, а анодыэтих диодов соединены с анодом стабцлцтроО на 14, катод которого подключен к шине питания.Дополнительная обмотка 8 через резистор 10 ц замкнутые контакты а - б переключателя.11 подключена параллельно источнику25 питания, при включении которого сердечниктрансформатора 3 перемапшчивается в состояние отрицательной индукции насыщенияВ При разхтыкашц контактов а - б и замыка.ЗО нии контактов а - в...

Номер патента: 299026

Опубликовано: 01.01.1971

Автор: Чукавин

МПК: H03K 17/28

Метки: ввода, временной, задержки, коммутацией

...и б переключателя 7, Аиод раз,делительного диода 8 подключен к контакту бпереключателя 7, катод - к общему проводу.В исходном состояниями транзистор 4 закрытнапряжением смещения, и ток через нагрузку 9 не протекает. Условно считаем, что сердеч ник трансформатора 1 находится в состоянии - В,. При замыкании подвижного контакта в переключателя 7 и с контактом б (режим включения) по интегрирующей обмотке 2, работающей в режиме задержки на включение, начнет протекать сравнительно небольшой ток, перемагничивая сердечник из состояния - Вв состояние +В, в течение некоторого времени до наступления момента насыщения, после чего ток резко возрастает. Возрастает и ток базы транзистора 4, который переходит в открытое состояние. Через нагрузку 9...

Номер патента: 284704

Опубликовано: 01.01.1970

Авторы: Бинин, Горьковское, Чукавин

МПК: E02C 5/00

Метки: судоподъемник

...позволяет отвести каретку изпод установленного судна. Судоподъемник, включающий направляющие, грузовую платформу, тяговый орган и полиспаст, отличающийся тем, что, с целью улучшения условий обслуживания су,сна, грузовая платформа выполнена с консольными каретками, каждая из которых имеет катки, расположенные в вертикальной плоскости на противоположных сторонах наклонных направляющих,Известные судо подъемники, включающие направляющие, грузовую платформу, тяговый орган и полиспаст, сложны в эксплуатации.Данное изобретение позволяет улучшить условия обслуживания судна, 5Достигается это тем, что грузовая платформа выполнена с консольными каретками, каждая из которых имеет катки, расположенные в вертикальной плоскости на противоположных...

Номер патента: 100196

Опубликовано: 01.01.1955

Автор: Чукавин

МПК: C23F 1/00, C23F 1/44, C23G 1/24 ...

Метки: меди, снятия, стальных, химический

...сернистой меди путем обработки деталей раствором сернистого натрия, или сернистого калия, или сернистого аммония (50 - 300 г/л) и серы (10 - 50 г/.г) при температуре 50 - 100 и последующего удаления его механическим путем.П р и м е р. В железную ванну, снабженную паровым змеевиком, вводят сернистого натрия из расчета 200 г/,г и серы 40 г/л. Ванну заливают водой до определенного уровня и нагревают раствор до температуры 50 - 100. В т 1 олученный раствор мно 9/449482 в Мииистерство трааспортпогипостроеиия госернистого натрия загружают детали. По окончании процесса перехода осадка металлической меди в осадок сернистой меди детали вынимают из ьанны, тщательно промывают в проточной воде и подвергают пескоструйноц очистке до полного...

Номер патента: 75967

Опубликовано: 01.01.1949

Авторы: Камионский, Чукавин, Шварцберг

МПК: F16N 15/02

Метки: втулка, графитовой, набивкой

...в условиях го трения, а такж стых бронз безо я я изн сухого е зам овя ном или сталью, д вок втулок примвн фита, высыхающе л го творителя масла сыхания, в рез втулок, дополни ся минеральным щам поры высо ь льнмасл авшиеся послеителя,едактор В, И. Лабазнов г 43Лавинии гв. реда ТУЛКА С ГРАФИТОВОЙ НАБИВКОЙ Предлагаемое, изобретение ставит своей целью уменьшить износ трущейся пары в условиях сухого и полусухого трения, а также заменить оловянистые бронзы безоловянистым 1 и сплавами и металлами. В этих целях для набивки втулок предлагается применять графитовую пасту следующего состава: коллоидального графита б 5%, льняного масла или олифы 5%, скипидара или спирта 30%.Бронзовые или чугунные втулки с канавками, заполненными пастой, нагреваются...

Номер патента: 48418

Опубликовано: 31.08.1936

Автор: Чукавин

МПК: C21D 1/72

Метки: защитных, паста, покрытий, цементации

...окись меди, окись свинцаи тальк в следующих количествах на100 частей смеси:. от 15 - 50 частей30 -50 20 - 40 окись медиокись свинца .тальк и тщательно их перемешивают до по-Предмет изобретения.лучения однородной смеси. Заготовляют1. Паста для защитных от цементааствор из продажного натриевого сте-ции покрытий, отличающаяся совместркла, разбавляя его водой до удельного веса 1,32 - 1,36, причем добавляют для предохранения от быстрого схватывания и затвердевания с рабочей смесью 1 часть 35% раствора едкого натра на каждые 4 - 5 части раствора жидкого стекла. стой краски.Данное покрытие обеспечивает надежность защиты деталей при цементации, простоту в обращении и дешевизну.Соединения меди и свинца могут быть применены окисные,...
