Устройство для дифференцирова-ния частотно модулированногосигнала

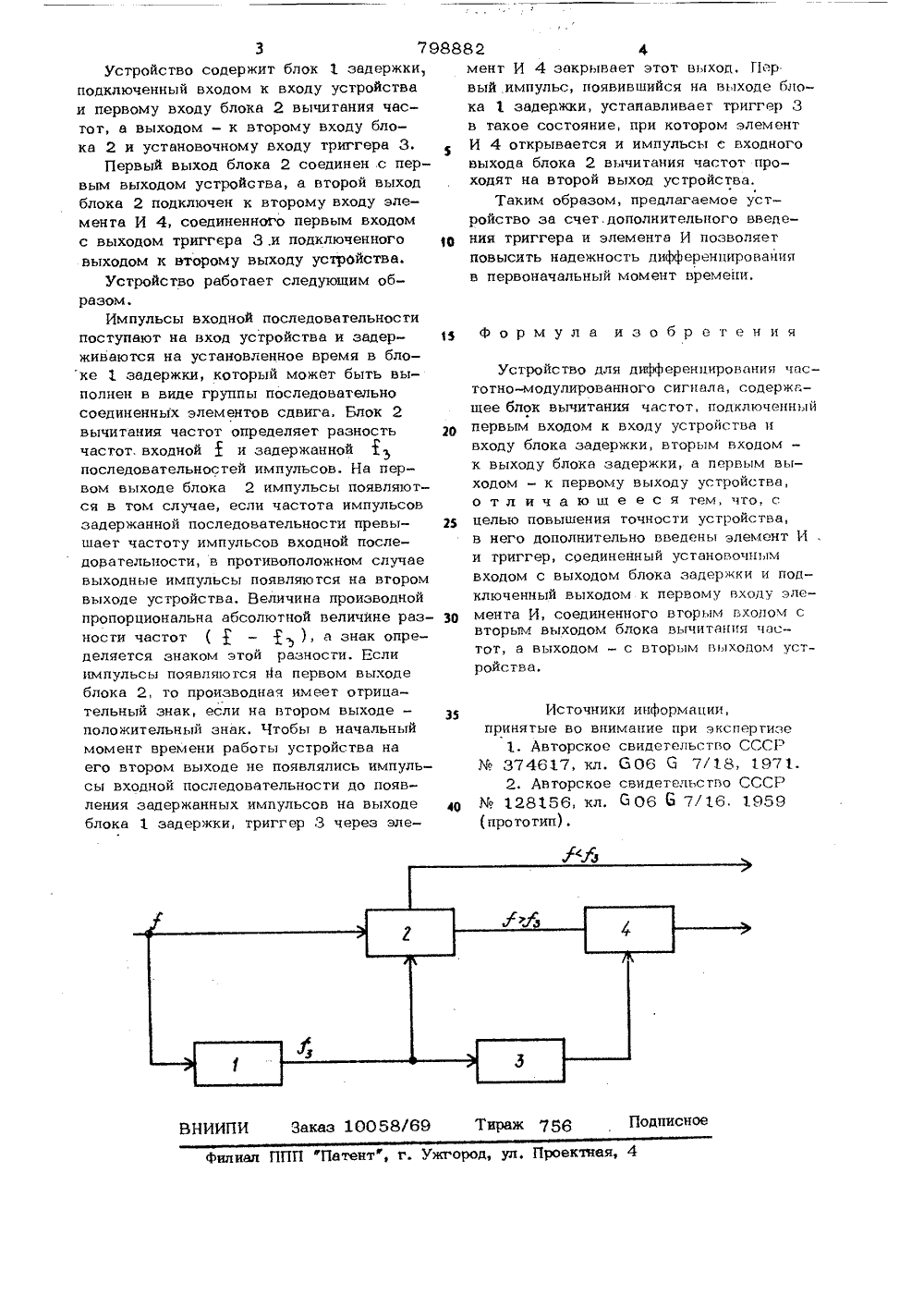

л,"Яотин Д- ДО П И С А Н И Е (п)798882ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическихРеспубликГосударственный комитет во дедам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИРОВАНИЯ ЧАСТОТНО-МОДУЛИРОВАННОГО -ИГНАЛА 10 ройства 21. Изобретение относится к автоматике и вычислительной технике и может быть использовано для получения производной частоты следования импульсов в дискретных системах управления и контроля,Известно частотно-импульсное дифференцируюшее устройство, содержащее блок вычитания частот, реверсивный счетчик, двоичный умножитель и делитель частоты 1 1.Недостатком устройства является пониженная надежность дифференцирования в момент запуска устройства. Наиболее близким к предлагаемомут 5 является устройство для дифференцирования частотно-модулированного сигнала содержащее блок вычитания частот, подключенный первым входом к входу устройства и входу блока задержки, вторым входом - к выходу блока задержки; а первым и вторым выходами - соответственно к первому и второму выходам устНедостатком данного устройства является пониженная точность работы устройства в момент включения при дифференцировании сигналов с положительной производной.Цель изобретения - повышение точности устройства в момент запуска.Поставленная цель достигается тем, что в устройство для .дифференцирования частотно-модулированного сигнала, содержащее блок вычитания частот, подключен ный первым входом к входу устройства и входу блока задержки, вторым входом - к выходу блока задержки, а первым выходом - к первому выходу устройства, дополнительно введены элемент И и триггер, соединенный установленным входом с вьт- ходом блока задержки и подключенный выходом к первому входу элемента И, соединенного вторым входом с входным выходом блока вычитания частот, в выходомс вторым выходом устройства.На чертежепредставлена блок-схема предлагаемого устройства.98882 фмент И 4 закрывает этот выход. Г 1 ервый импульс, появившийся на выходе блока 1 задержки, устанавливает триггер 3в такое состояние, при котором элементИ 4 открывается и импульсы с входноговыхода блока 2 вычитания частот проходят на второй выход устройства,Таким образом, предлагаемое устройство за счет. дополнительного введения триггера и элемента И позволяетповысить надежность дифференцированияв первоначальный момент времени,аказ 1 О 058/69 Тираж 756 дписное НИИП Филиал ППП "Патент, г. Ужгород, ул. Проекжая, 4 3 7Устройство содержит блок 1 задержки, подключенный входом к входу устройства и первому входу блока 2 вычитания частот, а выходом - к второму входу блока 2 и установочному входу триггера 3.Первый выход блока 2 соединен.с первым выходом устройства, а второй выход блока 2 подключен к второму входу элемента И 4, соединенного первым входом с выходом триггера З.и подключенного выходом к второму выходу устройства.Устройство работает следуюшим образом.Импульсы входной последовательности поступают на вход устройства и задерживаются на установленное время в блоке 1 задержки, который может быть выполнен в виде группы последовательно соединенных элементов сдвига. Блок 2 вычитания частот определяет разность частот. входной 1 и задержаннойпоследовательностей импульсов. На первом выходе блока 2 импульсы появляются в том случае, если частота импульсов задержанной последовательности превышает частоту импульсов входной последорательности, в противоположном случае выходные импульсы появляются на втором выходе устройства. Величина производной пропорциональна абсолютной величине разности частот (-), а знак определяется знаком этой разности. Если импульсы появляются Йа первом выходе блока 2, то производнач имеет отрицательный знак, если на втором выходе - положительный знак. Чтобы в начальный момент времени работы устройства на его втором выходе не появлялись импульсы входной последовательности до появления задержанных импульсов на выходе блока 1 задержки, триггер 3 через эле 15 Формула изобретения Устройство для дифференцирования частотно-модулированного сигнала, содержашее блок вычитания частот, подключенныйпервым входом к входу устройства цвходу блока задержки, вторым входом -к выходу блока задержки, а первым выходом - к первому выходу устройства,отличающееся тем, что,сцелью повышения точности устройства,в него дополнительно введены элемент Ии триггер, соединенный установочнымвходом с выходом блока задержки и подключенный выходом к первому входу эле мента И, соединенного вторым входом свторым выходом блока вычитания частот, а выходом - с вторым выходом устройства. 35 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР% 374617, кл. 606 б 7/18, 1971. 2. Авторское свидетельство СССР що % 128156, кл.06 6 7/16 1959
