Номер патента: 1752713

Опубликовано: 07.08.1992

Авторы: Воскобойников, Максименков, Подгорный, Столенко

МПК: B66C 13/46

Метки: кран

...стрелы 1. Тележка 2 выполнена с проемом в днище на ней закреплено зеркало 1.0 под углом 45 к горизонтали и смещено в сторону конца стрелы 1. Поверхность зеркала 10 обращена к оптическому прибору 5, расположенному на прямой, проходящей через центр упомянутого зеркала 10. Позицией 11 обозначен устанавливаемый груз, а позицией 12 - стена, закрывающая обзормашинисту, Стрела 1 шарнирно крепится к оголовку 6 с лицевой стороны кабины 4, а консольная балка 13 с противоположной стороны посредством тяг 7. Горизонтальная и вертикальная пунктирные линии на фиг,1 обозначают путь наблюдения машиниста посредством зеркала 10 в закрытой стеной 12 зоне. Наклонная пунктирная линия это след наблюдения машинистом за устанавливаемым грузом 11. В этом...

Номер патента: 1750956

Опубликовано: 30.07.1992

Авторы: Воскобойников, Наконечная, Подгорный, Столенко

МПК: B30B 1/26

Метки: обжимное

...чертеже не показана) укладывают на ленты между барабанами 2,3 перед включением устройства. Далее листовая заготовка прижимается лентами к форм-блоку 5 и прессуется. При одном полном обороте барабана 2 заготовка полностью облегает форм-блок 5 в виде кольца; Каждый виток ленты сжимает и прессует заготовку, усилие от наматывающихся витков лент увеличивается пропорционально количеству витков. Суммарное усилие от всех витков лент на форм-блок 5, а следовательно,и на прессуемуюдеталь очень велико. В этом и заключается преимущество использования эластичной ленты над обычной. Ленты постоянно находятся в натянутом состоянии с помощью обгонных муфт 12,13, Так, при наматывании лент на барабан 2 муфта 12 находится в зацеплении с валом 7, а муфта...

Номер патента: 1708743

Опубликовано: 30.01.1992

Авторы: Воскобойников, Наконечная, Подгорный, Столенко

МПК: B66C 1/34

Метки: гашения, грузовой, колебаний, крана, подвески

...параллельны между собой,На чертеже представлено предлагаемое устройство, общий вид.Устройство содержит полиспастный механизм 1, грузовую тележку 2, грузовую подвеску 3, направляющие блоки 4, закрепленные на стреле 5, грузовой канат 6, основание 7, приводной кулачок 8, Г-образный рычаг 9 с роликами 10. Ролики 10 шарнирно закреплены на осях 11 и 12, а рычаг 9 шарнирно закреплен на оси 13. Грузовая подвеска 3 имеет блоки 14, крюк 15, грузо- захватное устройство 16, груз 17. Грузовой канат 6 одним концом намотан на барабан грузовой лебедки, а другой его конец неподвижно закреплен в месте крепления балочной стрелы к оголовку. Кроме того, грузовой канат 6 запасован через блоки 4, механизм 1 и блоки 14,Работает устройство следующим...

Номер патента: 1642075

Опубликовано: 15.04.1991

Авторы: Воскобойников, Наконечная, Подгорный, Столенко

МПК: F04D 1/00, F04D 7/04

Метки: насос, центробежный

...6 может быть снабжен люком 14 и крышкой 15. Уплотнение кольцевого экрана 5 относительно отражателя 6 может быть выполнено посредством кольцевой манжеты 16, закрепленной с внутренней стороны отражателя 6. Перед пуском насоса рабочие органы могут быть закрыты пробками 17,Работает насос следующим образом.К нижней части патрубка 3 присоединяют всасывающую трубу с приемным клапаном (на чертеже не показан) и опускают в место забора гидросмеси, Открываюткрышку 15 люка 14 и вращением шкива 12 ставят рабочий орган 2 в вертикальное положение, как показано на рис,1, Через люк 14 пробкой 17 закрывают рабочий орган 2 и вращением шкива 12 на 180 снова ставят рабочий орган 2 в вертикальное положение.Открывают кран 13, заливают воду в рабочий...

Номер патента: 1022924

Опубликовано: 15.06.1983

Авторы: Жиров, Масляный, Скирко, Столенко

МПК: B66B 3/02

Метки: застревания, подъемного, сосуда, стволе, шахты

...гетеродина, а выход соединен с первым входом блока считывания, второй выход гете- родина соединен с входом блока преобразования сигнальных импульсов, выход которого соединен с вторым входом блока считывания, снабжено датчиком перемещения навивочной поверхности барабана, блоком сравнения и исполнительным элементом, причем выход блока считывания соединен с первым входом блока сравнения, второй вход которого соединен с выходом датчика перемещения навивочной поверхности барабана, а выход соединен входом исполнительного элемента.На чертеже показана функциональная схема устройства.Устройство содержит генератор импульсов 1, соединенный выходами с полупроводниковым квантовым генератором 2 и блоком преобразования опорных импульсов 3, который...

Номер патента: 1013383

Опубликовано: 23.04.1983

Авторы: Жиров, Масляный, Скирко, Столенко

МПК: B66B 3/02

Метки: подъемного, положения, сосуда, стволе, шахты

...дополнительно снабжено блоком определения изменения пути, программным устройством, блоком сравнения и исполнительным элементом, причем выход блока считывания соединен с входами блока определения изменения пути и программного устройства, выходы которых соединены соответственно с первым и вторым входами блока сравнения, выход которого соединен с входом исполнительного элемента.На чертеже изображена функциональная схема устройства для контроля положения подъемной установки.Устройство для контроля положения подъемной установки содержит генератор 1 импульсов, полупроводниковый квантовый генератор 2, блок 3 преобразования опорных импульсов, гетеродин 4, блок 5 преобразования сигнальных импульсов, блок 6 считывания, блок 7 определения...

Номер патента: 854860

Опубликовано: 15.08.1981

Авторы: Жиров, Масляный, Скирко, Столенко, Ткаченко

МПК: B66C 1/30

Метки: возбуждения, двигателем, независимого, подъемника, постоянного, привода, шахтного

...в приводе шахтнника, согласно которому поддток якоря двигателя на зада ель достигается тем, двигателя поддерживаютм отношению мгновенной мника ко времени от нания, а заданный урония наибольшего тока85486 О якоря двигателя устанавливают на уровне удвоенного значениястатическоготока якоря двигателя.На чертеже показаны диаграммы изменения скорости подъемника и токаякоря двигателя.Согласно способу управления двигателем постоянного тока независимого возбуждения сначала определяютстатический ток якоря двигателя, чтобы ввести ограничение наибольшеготока якоря на уровне удвоенного значения статического тока якоря. Пригдвижении подъемника поддерживают постоянным магнитный поток двигателя,измеряют мгновенную скорость движенияподъемника и...

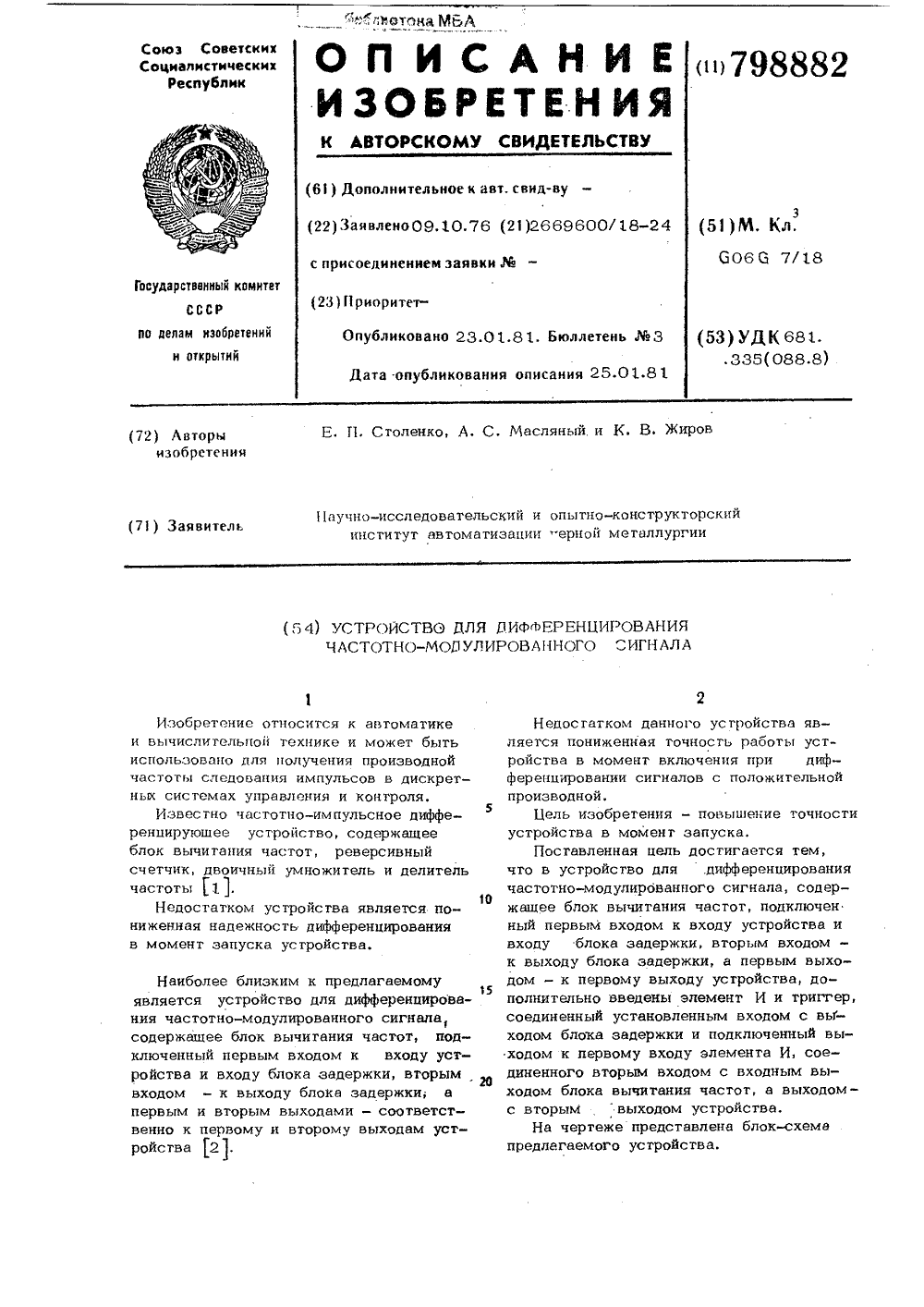

Номер патента: 798882

Опубликовано: 23.01.1981

Авторы: Жиров, Масляный, Столенко

МПК: G06G 7/18

Метки: дифференцирова-ния, модулированногосигнала, частотно

...1 задержки, устанавливает триггер 3в такое состояние, при котором элементИ 4 открывается и импульсы с входноговыхода блока 2 вычитания частот проходят на второй выход устройства,Таким образом, предлагаемое устройство за счет. дополнительного введения триггера и элемента И позволяетповысить надежность дифференцированияв первоначальный момент времени,аказ 1 О 058/69 Тираж 756 дписное НИИП Филиал ППП "Патент, г. Ужгород, ул. Проекжая, 4 3 7Устройство содержит блок 1 задержки, подключенный входом к входу устройства и первому входу блока 2 вычитания частот, а выходом - к второму входу блока 2 и установочному входу триггера 3.Первый выход блока 2 соединен.с первым выходом устройства, а второй выход блока 2 подключен к второму входу элемента И...

Номер патента: 793913

Опубликовано: 07.01.1981

Авторы: Жиров, Масляный, Скирко, Столенко

МПК: B66B 5/02

Метки: защиты, подъемнойустановки, шахтной

...двигателя с имитацией аварийной ситуации.Устройство содержит датчик 1 тока, преобразователь 2 ток - частота, блок д опре 793913деления производной, блок 4 сравнения и исполнительный элемент 5.Устройство работает следующим образом.Величина тока подъемного двигателя, определяемая датчиком 1 тока, преобразуется в преобразователе 2 в последовательность импульсов с переменной частотой, характеризующей режим работы двигателя. В блоке 3 определяется производная от частоты импульсов. Получаемая величина производной сравнивается в блоке 4 с величиной максимальной производной при нормальном режиме работы подъемного двигателя. При превышении полученным значением производной установленной величины элемент б проводит аварийный останов...

Номер патента: 783171

Опубликовано: 30.11.1980

Авторы: Жиров, Масляный, Столенко, Ткаченко

МПК: B66B 5/02

Метки: защиты, подъемной, установки, шахтной

...резкое увеличение тока подъемного двигателя, и,его производная превышает максималь 783171ное значение производной при нормальном режиме работы подъемной установки.Для повышения точности определения производной тока подъемного двигателя величина тока, определяемая датчиком 1 тока, преобразуется в преобразователе 2 ток-частота в последовательность импульсов переменной частотой, характеризующей режим работы двигателя. Эатем с поМощью блока 3 цикла, реверсивного счетчика 4 с начальным кодом и блока 5 памяти определяется производная от частоты по времени, Производная определяется за установленный эадатчиком 3 цикл времени, В течение первой половины цикла эадатчик 3 устанавливает счетчик 4 на сложение поступающих в него импульсов иэ...

Номер патента: 770980

Опубликовано: 15.10.1980

Авторы: Жиров, Масляный, Скирко, Столенко, Ткаченко

МПК: B66B 1/28

Метки: оптимального, подъемной, установкой, шахтной

...Частота импульсов,поступающих из делителя частоты, преобразуется в преобразователе частотааналог в аналоговую величинУ, которая через переключатель поступаетна вход усилителя. Переключатель,при поступлении на его вход сигнаЛаустановленной величины с выхода преобразователя частота-аналог, осуществляет переключение, отключая сигнал с выхода блока задания начальногоуправляющего воздействия от входаусилителя и подключает на этот вход сигнал с выхода преобразователя частота-аналог. Движение подъемной установки осуществляется по оптимальному закону, В конце пути скорость и ток якоря уменьшается до нуля, после чего подъемная установка затормаживается и система приходит в исходное состояние.формула изобретенияСистема...

Номер патента: 747798

Опубликовано: 15.07.1980

Авторы: Жиров, Масляный, Скирко, Столенко

МПК: B66B 3/02

Метки: подъемного, положения, сосуда, стволе, шахты

...фотоэлектронным умножителем7, на упранляющий электрод которогоподается напряжение гетеродина. Нанагрузке фотоэлектронного умножителявырабатывается импульсный сигнал,в котором Фазы гармоник спектра несут информацию о расстоянии до подьвмного сосуда. После усиления в импульсном усилителе 8 импульсы поступают на второй узкополосный усилитель 9, с выхода которого снимаетсясинусоидальный сигнал частоты Г,р,Фаза которого также несет информа/цию о расстоянии до подъемного сосуда. Этот сигнал поступает на второй усилитель-ограничитель 10, который формирует короткие импульсы,положение которых соответствует нулевым значениям фазы колебания. Эти60 5 10 15 20 25 ЗО 35 40 45 50 55 импульсы являются сигнальными. Сдвигфазы сигнальных импульсов...

Номер патента: 711586

Опубликовано: 25.01.1980

Авторы: Жиров, Масляный, Столенко

МПК: G06G 7/18

Метки: дифференцирующее

...- к считывающемуЯвыходу блока управления 1, т.е. к выходу Формирователя импульсов 3 этогоблока,осуществляющего Формированиеимпульсон по переднему Фронту сигнала,с одного из выходов триггера 2, Кроме этого, счетчик б соединен счетным 25входом с входом устройства, а входомустановки начального кода - с установочным выходом блока упра.нления 1(выходом элемента задержки 4 блокауправления 1), 3 ОДифференцирующее устройство работает следук им образом. В блоке управления 1 первый импульс генератора5 устанавливает триггер 2 н такоесостояние, при котором сигналом с З 5одного из знаковых выходов блока 1счетчик б устанавливается н режимсложения импульсов входного дифференцируемого сигнала, одновременно сэтим сигналом с выхода Формирователя3...

Номер патента: 623803

Опубликовано: 15.09.1978

Авторы: Жиров, Масляный, Столенко, Ткаченко

МПК: B66B 5/02

Метки: аварийной, двигателей, защиты, подъемных, установок, шахтных

...токовой диаграммой подьемного двигателя. Для удобства задания программной токовой диаграммы ее аппроксимируют прямыми линиями (см. фиг. 2). На каждом участке аппроксимации скорость изменения тока подъемного двигателя принимается постоянной и определяется углом наклона прямолинейного участка к оси абсцисс. Скорости изменения тока на каждом участке аппроксимированной токовой диаграммы соответствует определенное значение частоты импульсов, поступающих в счетчик, код которого преобразуется в аналоговую величину. Скорость изменения этой аналоговой величины определяется частотой поступающих в счетчик импульсов, Как видно на аппроксимированной программной токовой диаграмме, скорость изменения тока может иметь положительный и отрицательный...

Номер патента: 558393

Опубликовано: 15.05.1977

Авторы: Масляный, Погребной, Столенко

МПК: H03K 5/18

Метки: импульсов, синхронизации

...вход которогосоединен с одним из двух выходов блока опроса, а выход - со вторым входом блока памяти.На чертеже приведена структурная электрическая схема описываемого устройства,содержащего формирователи импульсов 1, 2в каждом из двух идентцчных каналов соответственно. В каналы устройства введеныдва блока памяти 3, 4, два блока считывания5, 6 ц блок опроса 7.Выходы формир сов 1, 2соединены соответс входамц олоков памяти 3, 4 ц с первыми входамц блоков считывания 5, 6. Вторые входы блоков считывания 5, 6 соединены с одним цз двух выходов блока опроса 7. Выходы бло ков считывания соединены со вторыми входамц блоков памяти 3, 4 соответственно.Устройство для синхронизации импульсовработает следующим образом.Работа обоих каналов протекает...

Номер патента: 512147

Опубликовано: 30.04.1976

Авторы: Жиров, Масляный, Погребной, Попов, Столенко

МПК: B66B 5/06

Метки: подъемной, скорости, установки

...2, регистр программной скорости 3, делитель частоты 4 импульсов, селектор 5 и реле защиты 6.Программное устройство 2 задает требуемый закон движения в виде последовательности кодовых импульсов, частота которых пропорциональна программному ускорению, а их количество, сосчитанное за определенный промежуток времени, пропорционально программной скорости в конце этого промежутка. Кодовые импульсы поступают в регистр программной скорости 3, представляющий собой реверсивный двоичный счетчик, где складываются при разгоне подъемного сосуда и вычитаются при замедлении. Количество сосчитанных регистром программной скорости 3 кодовых импульсов является закодированной величиной программной скорости.Корректор Е, Рогайлина Редактор Т. Горячева...

Номер патента: 492856

Опубликовано: 25.11.1975

Авторы: Масляный, Погребной, Столенко

МПК: G05D 3/00

Метки: подъемной, установки, хода, шахтной

...2, определяет программную окоросг. В задатчике скорости 2 происходит преобразованиецифрового значения прОграммной скоростив аналоговую величину, которая затем усиливается усилителем 3, Исполнительныйдвигатель 4 отрабатывает программныйзакон движения, Блок обратной связи 6 осуществляет отрицательную обратную свчзьпо скорости.Программные путевые импульсы от за-датчика пути 1 1 и действительные путе" выо импульсы от датчика пути 5,количествокоторых пропорпионально соответственно программному и действительному пути, йоступают через переключатель 8 на вход и;.рвого блока сравнения 7 или второго блока сравнения 10, В блоках сравнения определяется их разность, что соответствуетопределению рассогласования программного и действительного пути....
