Торцовое уплотнение вращающегося вала

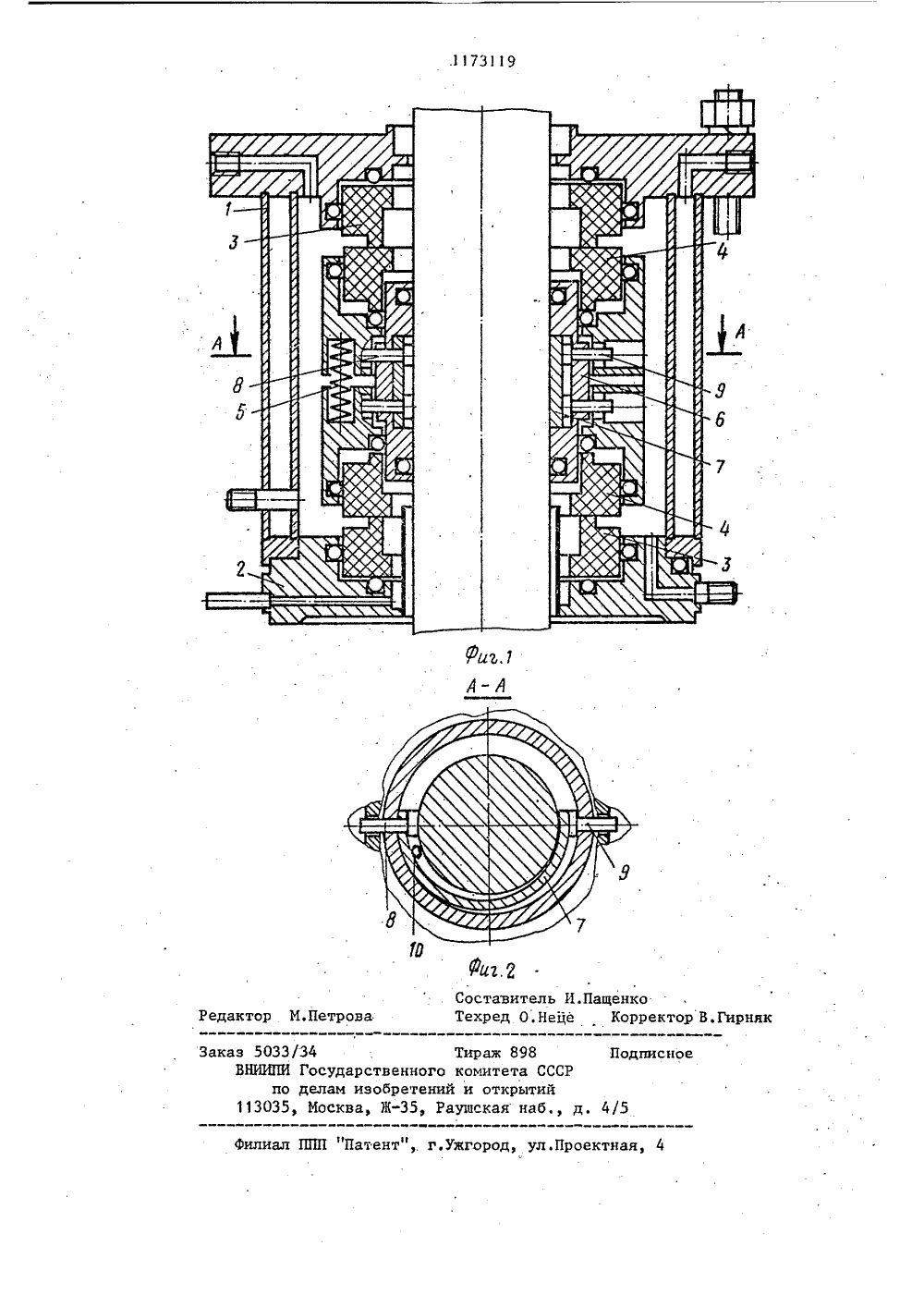

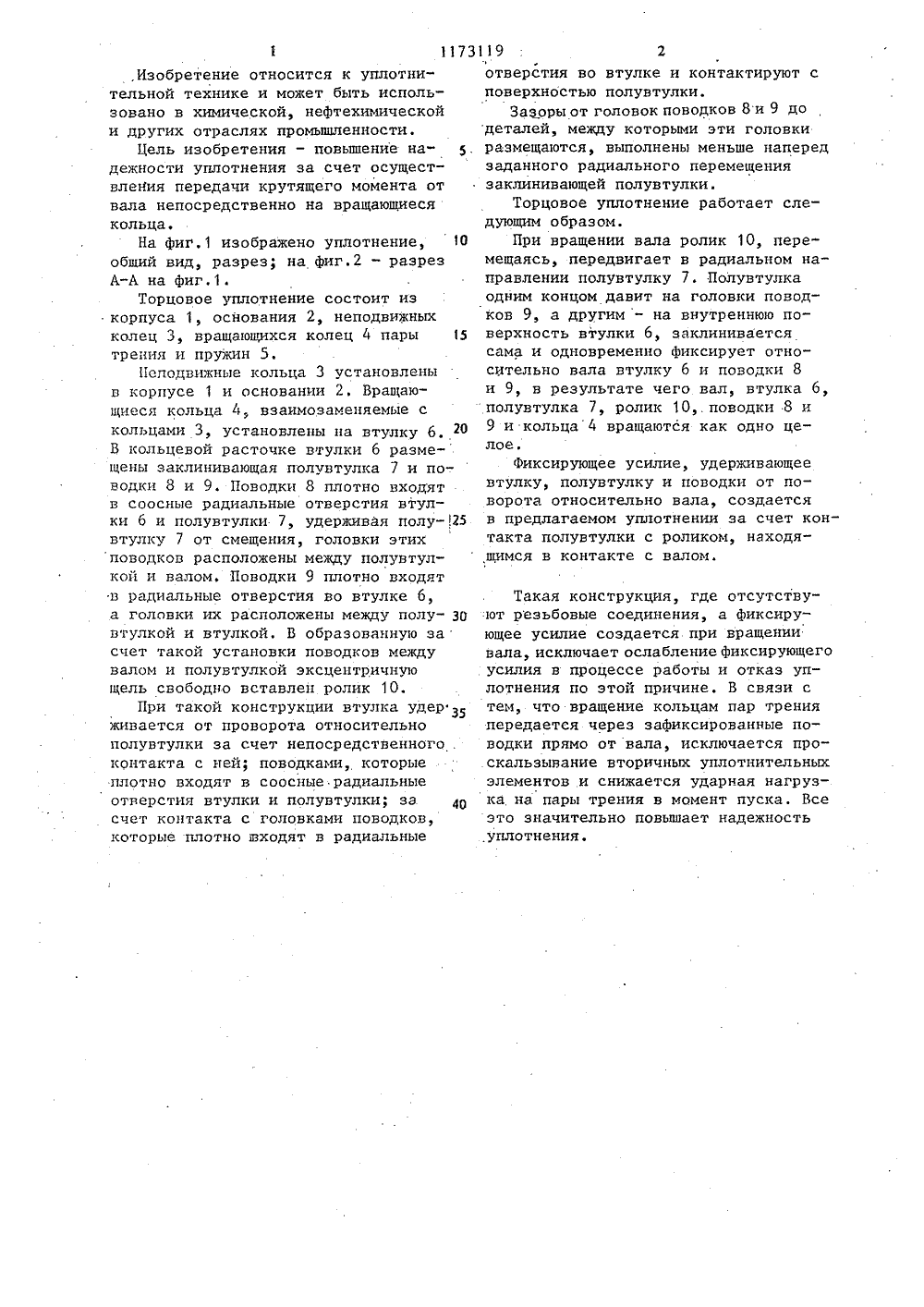

(51)4 Е 16 3 1 ИЯ ИСАНИЕ ИЗОБРЕТВТОРСНОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТО ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТНРЬ(71) Дзержинский ордена ТрудовогоКрасного Знамени завод химическогомашиностроения(56) Авторское свидетельство СССРУ 836429, кл. Р 16 Х 15/34, 1978.(54)(57) ТОРЦОВОЕ УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА, содержащее установлен-.ные в корпусе неподвижные кольца,вращающиеся кольца, которые смонтированы на втулке, установленной навалу, размещенную эксцентрично вкольцевой расточке втулки заклинивающую полувтулку с возможностью взаимодействия с роликом, размещеннымв эксцентричной щели, .образованной полувтулкой Й валом, причем в расточку втулки помещены поводки, о т л ич а ю щ е е с я тем, что, с целью повышения надежности за счет осуществления передачи крутящего момента от вала непосредственно на вращающиеся кольца, во втулке выполнены радиальные отверстия, в которых плотно установлены поводки, причем их головки размещены между втулкой и полу- втулкой, а диаметрально противополож. но радиальным отверстиям во втулке и полувтулке выполнены аналогичные радиальные отверстия, через которые пропущены поводки, причем их головки размещены между полувтулкой и ва. лом, при этом зазоры между головками поводков и деталями, образующими щели, в которых размещены эти головки, выполнены меньше наперед заданного радиального перемещения полувтулки.,Изобретение относится к уплотнительной технике и может быть исполь"зовано в химической, нефтехимическойи других отраслях промышленности.Цель изобретения - повышение на"дежности уплотнения за счет осуществления передачи крутящего момента отвала непосредственно на вращающиесякольца.На фиг.1 изображено уплотнение, 10общий вид, разрез; на фиг.2 - разрезА-А на фиг.1.Торцовое уплотнение состоит изкорпуса 1, основания 2, неподвижныхколец 3, вращающихся колец 4 пары 15трения и пружин 5,Неподвижные кольца 3 установленыв корпусе 1 и основании 2, Вращающиеся кольца 4, взаимозаменяемые скольцами 3, установлены на втулку 6. 20В кольцевой расточке втулки 6 размещены заклинивающая полувтулка 7 и поводки 8 и 9. Поводки 8 плотно входятв соосные радиальные отверстия втулки 6 и полувтулки 7, удерживая полу втулку 7 от смещения, головки этихповодков расположены между полувтулкой и валом, Поводки 9 плотно входятв радиальные отверстия во втулке 6,а головки их расположены между полувтулкой и втулкой. В образованную засчет такой установки поводков междувалом и полувтулкой эксцентричнующель свободно вставлен ролик 10.При такой конструкции втулка удерЗ 5живается от проворота относительнополувтулки за счет непосредственного .контакта с ней; поводками, которыеплотно входят в соосные радиальныеотверстия втулки и полувтулки; засчет контакта с головками поводков,которые плотно входят в радиальные 119 2Фотверстия во втулке и контактируют с поверхностью полувтулки.Зазоры от головок поводков 8 и 9 до деталей, между которыми эти головки размещаются, выполнены меньше наперед заданного радиального перемещения заклинивающей полувтулки.Торцовое уплотнение работает следующим образом.При вращении вала ролик 10, перемещаясь, передвигает в радиальном направлении полувтулку 7. Полувтулка одним концом давит на головки поводков 9, а другим - на внутреннюю поверхность втулки 6, заклинивается сама и одновременно фиксирует относительно вала втулку 6 и поводки 8 и 9, в результате чего вал, втулка 6, полувтулка 7, ролик 10,.поводки 8 и 9 и кольца 4 вращаются как одно целое.Фиксирующее усилие, удерживающее втулку, полувтулку и поводки от поворота относительно вала, создается в предлагаемом уплотнении за счет контакта полувтулки с роликом, находяшимся в контакте с валом. Такая конструкция, где отсутствуют резьбовые соединения, а Фиксирующее усилие создается при вращении вала, исключает ослабление Фиксирующего усилия в процессе работы и отказ уплотнения по этой причине. В связи с тем, что вращение кольцам пар трения передается через зафиксированные поводки прямо от вала, исключается проскальзывание вторичных уплотнительных элементов и снижается ударная нагрузка на пары трения в момент пуска, Все это значительно повышает надежность уплотнения.,17319 г Составитель И.ПащенкоМ,Петрова Техред О.Неце Корректор Редак рняк За одписно Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 з 5033/34ВНИИПИ Государственногопо делам изобретени113035, Москва, Ж, Р Тираж комит и от ущска 98а СССРытийнаб., д. 4
