Уплотнительное устройство

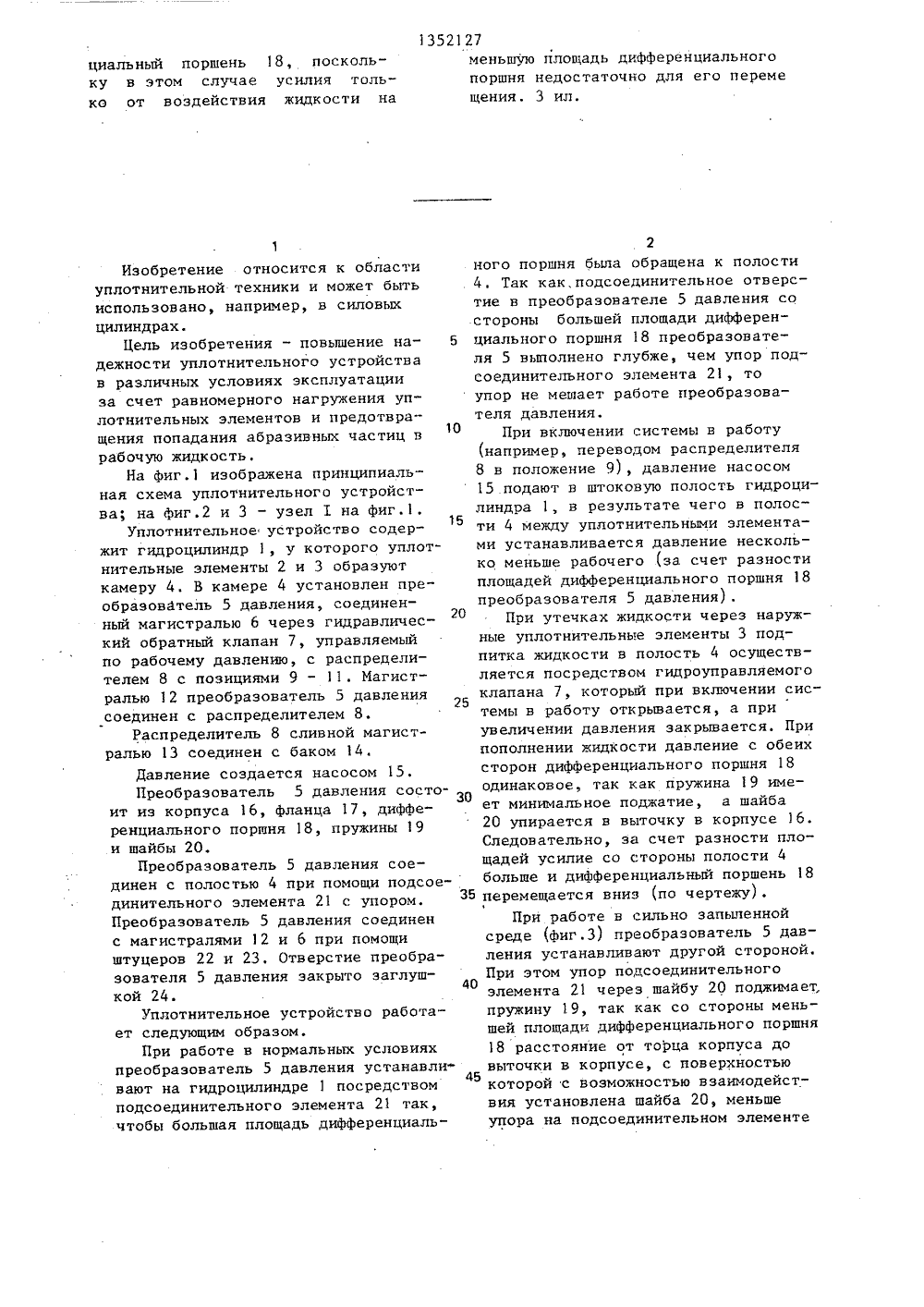

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК И 91 16 Л 15/00 БРЕТЕН ельство СССР 15/00, 1984. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИ К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Волгоградский сельскохозяйсвенный институт(57) Изобретение относится к областимашиностроения, а именно к уплотнительным устройствам, может быть использовано в силовых цилиндрах ипозволяет повысить надежность уплотнений без уменьшения объемного КПДгидроцилиндра, Упор подсоединительнго элемента 21 через шайбу 20 поджимает пружину 19, т.к, со стороныменьшей площади дифференциальногопоршня 18 расстояние от торца корпуса до выточки в корпусе, с поверхностью которой с возможностью взаимодействия установлена шайба 20,меньше упора на подсоединительномэлементе 21. При заполнении полости4 жидкостью усилие пружины 19полностью перемещает дифференциальный поршень 18, поскольку в этом случае усилия только от воздействия жидкости на 1352127меньшую площадь дифференциальногопоршня недостаточно для его перемещения. 3 ил, Изобретение относится к области уплотнительной техники и может быть использовано, например, в силовых цилиндрах.Цель изобретения - повышение на дежности уплотнительного устройства в различных условиях эксплуатации за счет равномерного нагружения уплотнительных элементов и предотвращения попадания абразивных частиц в рабочую жидкость.На фиг.1 изображена принципиальная схема уплотнительного устройства; на Фиг.2 и 3 - узел Т на фиг.1.Уплотнительное устройство содер 15 жит гидроцилиндр 1, у которого уплотнительные элементы 2 и 3 образуют камеру 4. В камере 4 установлен преобразователь 5 давления, соединенный магистралью 6 через гидравлический обратный клапан 7, управляемый по рабочему давлению, с распределителем 8 с позициями 9 - 11. Магистралью 12 преобразователь 5 давления соединен с распределителем 8.Распределитель 8 сливной магистралью 13 соединен с баком 14.Давление создается насосом 15.Преобразователь 5 давления состоит из корпуса 16, фланца 17, дифференциального поршня 18, пружины 19 и шайбы 20.Преобразователь 5 давления соединен с полостью 4 при помощи подсое-динительного элемента 21 с упором. Преобразователь 5 давления соединен с магистралями 12 и 6 при помощи штуцеров 22 и 23. Отверстие преобразователя 5 давления эакрьгго заглушкой 24.аоУплотнительное устройство работает следующим образом.При работе в нормальных условиях преобразователь 5 давления устанавли вают на гндроцилиндре 1 посредством подсоединительного элемента 21 так, чтобы большая площадь дифференциаль 2ного поршня была обращена к полости 4. Так как,подсоединительное отверстие в преобразователе 5 давления со стороны большей площади дифференциального поршня 18 преобразователя 5 выполнено глубже, чем упор подсоединительного элемента 21, то упор не мешает работе преобразователя давления.При включении системы в работу (например, переводом распределителя 8 в положение 9), давление насосом 15 подают в штоковую полость гидроцилиндра 1, в результате чего в полости 4 между уплотнительными элементами устанавливается давление несколько меньше рабочего (за счет разности площадей дифференциального поршня 18 преобразователя 5 давления).При утечках жидкости через наружные уплотнительные элементы 3 подпитка жидкости в полость 4 осуществляется посредством гидроуправляемого клапана 7, который при включении системы в работу открывается, а при увеличении давления закрывается, При пополнении жидкости давление с обеих сторон дифференциального поршня 18 одинаковое, так как пружина 19 имеет минимальное поджатие, а шайба 20 упирается в выточку в корпусе 16. Следовательно, за счет разности площадей усилие со стороны полости 4 больше и дифференциальный поршень 18 перемещается вниз (по чертежу).Прн работе в сильно запыленной среде (Фиг.3) преобразователь 5 давления устанавливают другой стороной. При этом упор подсоединительного элемента 21 через шайбу 20 поджимает, пружину 19, так как со стороны меньшей площаци дифференциального поршня 18 расстояние от торца корпуса до выточки в корпусе, с поверхностью которой с воэможностью взаимодействия установлена шайба 20, меньше упора на подсоединительном элементе21. При заполнении полости 4 жидкостью усилие пружины 19 полностью перемещает дифференциальный поршень 18 при заполнении полости 4, так как в этом случае усилия только от воз" действия жидкости на меньшую площадь дифференциального поршня 18 недостаточно для его перемещения, поэтому преобразователь 5 давления 10 (за счет дифференциального поршня 18) поддерживает давление в полости 4 выше рабочего.Формула изобретения 15Уплотнительное устройство, содержащее несколько уплотнительных элементов, последовательно установлен" ных в корпусе гидроцилиндра с обра зованием замкнутых камер подключенных через преобразователь давления к источнику давления, о т л и ч а ю -щ е е с я тем, что, с целью повышения надежности уплотнительного устройства в различных условиях эксплуатации, оно снабжено упругим элемен-.том, шайбой, подсоединительным элементом с упором, в корпусе преобразователя давления выполнена выточка,в которую упирается упругий элементчерез шайбу, причем подсоединительное отверстие со стороны большейплощади дифференциального поршняпреобразователя выполнено глубже,чем упор подсоединительного элемента, а со стороны меньшей площади дифференциального поршня расстояние от торца корпуса до выточкив корпусе, с поверхностью которойс возможностью взаимодействия установлена шайба, меньше упора на подсоединительном элементе./5 оизводс тв енно-полиг рафич еское предприятие , г Ужг ород , ул . Проектная 5547/3 ВНИИП по 113035Тираж 804 Государственн елам изобрете Москва, Ж,го комитета ССий и открытийРаушская наб.,
