Крохмаль

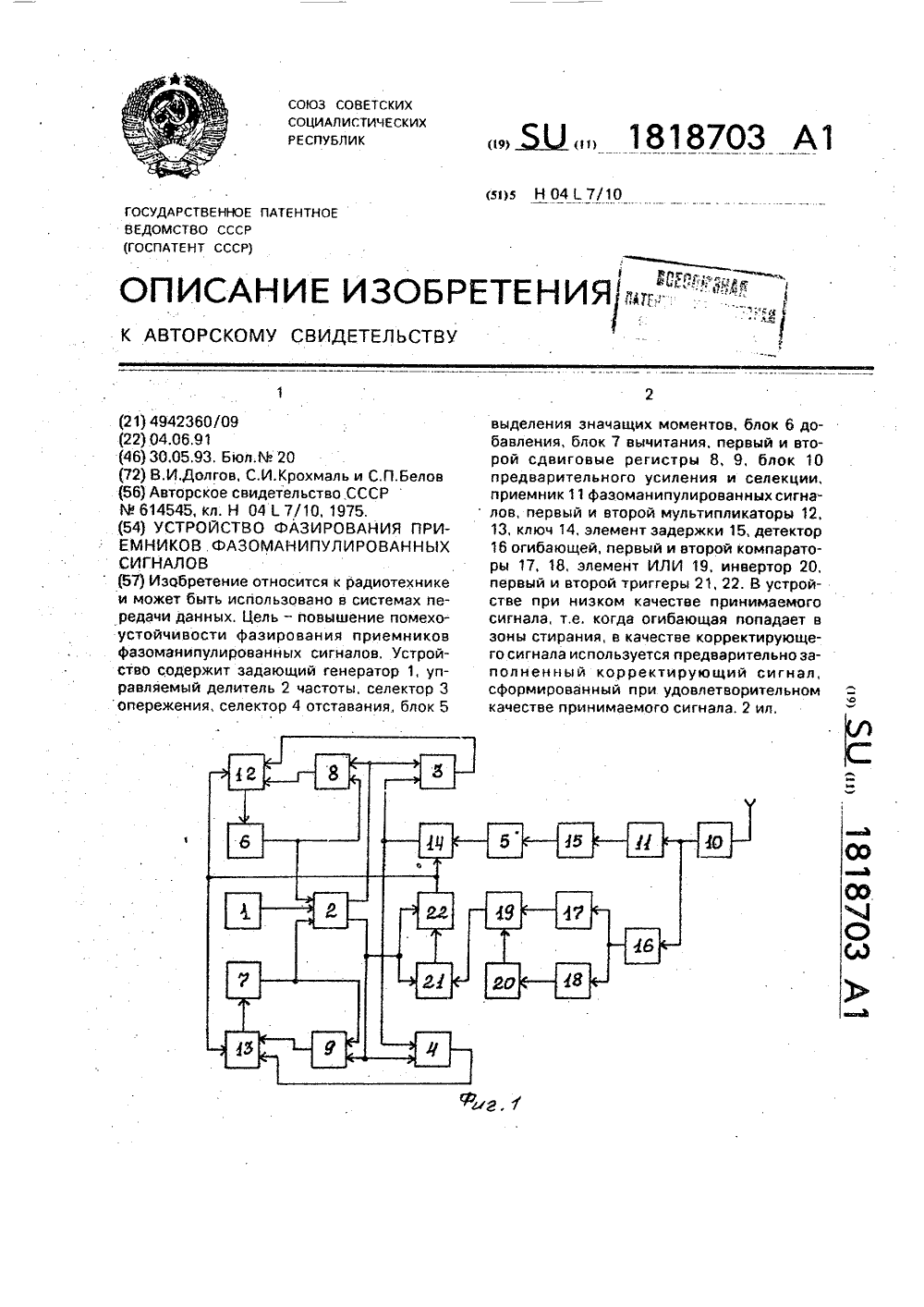

Устройство фазирования приемников фазоманипулированных сигналов
Номер патента: 1818703
Опубликовано: 30.05.1993
Авторы: Белов, Долгов, Крохмаль
МПК: H04L 7/10
Метки: приемников, сигналов, фазирования, фазоманипулированных
...записы 30 ваются в сдвиговые регистры 8, 9 соответственно, сигналы с их выходов проходят навходы блоков 6, 7 добавления и вычитанияимпульсов только при отсутствии ЗМВ навходах селекторов 3 "опережение" и 4 "от 35 ставание", т,е. когда на выходе триггера 22появляются сигналы стирания. Последовательно соединенные триггеры 21, 22 на основе тактовых импульсов с выхода элементаИЛИ 19 формируют сигналы стирания"0 (фиг.2,и), управляющие ключом 14 и мультиплексорами 12, 13, равные длительноститактового интервала. Если сигнал с выходаэлемента ИЛИ 19 появляется на интервале .времени, перекрывающем границу тактово 45 го интервала, то на выходе триггера 22 появляется сигнал стирания на двух тактовыхинтервалах Т.О., ЗМВ, полученные при...
Система цикловой синхронизации для многоканальных систем связи
Номер патента: 1800635
Опубликовано: 07.03.1993
Авторы: Корыстин, Корыстина, Крохмаль, Оселедько
Метки: многоканальных, связи, синхронизации, систем, цикловой
...поступает на первые и вторые входы сумматора 3 и вычитателя 4, Причем на первые входы блоков 3 и 4 сигнал Яф) поступает непосредственно, а на их вторые входы с задержкой на гс в элементе задержки 2, В результате этого происходит суммирование и вычитание двух соседних элементов сигнала Я(1). Так как соседними элементами этого сигнала являются элементы составных сигналов Я (т) и З (с), то на выходе сумматора 3 будут появляться элементы исходного информационного группового сигнала Я (т), а на выходе 20 вычитающего устройства 4 - элементы синхросигнала, инвариантного к информационному потоку. Однако как информационныйсигнал, так и синхросигнал содержатнарядус истинными отсчетами еще и ложные, причем они чередуются между собой, Для...
Устройство синхронизации
Номер патента: 1781835
Опубликовано: 15.12.1992
Авторы: Белов, Корыстин, Крохмаль, Оселедько, Ткачева
МПК: H04L 7/033
Метки: синхронизации
...выходе триггера 19; который проходит через второй элемент ИЛИ 18 на управляющий вход параллельной записи второго вычитающего счетчика 17. Двоичное число - количество значащих моментов на интервале усреднения оказывается записанным в обоих счетчиках 16 и 17.Тактовые импульсы с выхода задающего генератора 2 через открытый элемент И .14 поступают на счетные входы первого вычитающего счетчика 11 и второго вычитаю- щего счетчика 17. В результате взаимодействия этих элементов выполняется операция деления двоичного числа 10010, записанного в счетчике 11 на двоичное число 011, записанное в счетчике 16. Результат деления записывается в третий счетчик 6. Деление происходит следующим образом. В результате синхронного вычитания из счетчиков 11 и 17...
Фрикционная планетарная передача
Номер патента: 1770646
Опубликовано: 23.10.1992
Авторы: Волков, Крохмаль
МПК: F16H 13/06
Метки: передача, планетарная, фрикционная
...положении.Повышение надежности работы системы автоматической компенсации износа тел качения достигается за счет того, что клиновое пространство между внутренней поверхностью кольцевого сателлита и наружной поверхностью центрального колеса имеет более благоприятную конфигурацию, чем у прототипа. В передаче - прототипе сравнительно небольшой износ тел качения приводит к тому, что дополнительный сателлит попадает в зону клинового пространства, в которой у 2 1, т.е, не обеспечивается сцепление тел качения, В предлагаемой передаче в любой точке указанного клинового пространства у 21 и выход из строя передачи по причине недостаточности создаваемых нормальных сил в контактах исключен. В этой передаче величина допустимого суммарного износа...
Магнитный сепаратор
Номер патента: 1750732
Опубликовано: 30.07.1992
Авторы: Брук, Винокуров, Крохмаль, Ландик, Смолкин
МПК: B03C 1/24
...10-30 к горизонту, вращением шкива 5 обеспечивают частоту изменения магнитного поля вокруг обечайки 10-50 Гц, в желоб подают воду со скоростью 10-20 м/с, а к брызгалу 13 воду под 10 таким давлением, чтобы скорость слоя воды на поверхности обечайки не превышала 1-2 м/с.Сепаратор работает следующим образом,Через песковую насадку 14 непрерывно льют пульпу, содержащую сильномагнитные частицы 15, например магнетит, а из сопла 12 подают смывную воду со скоростью 10-15 м/с. При этом происходит следующее. Частицы 15 магнетита, попадая на скругленный участок питателя 8, растекаются вместе с пульпой от одного борта 9 до другого и поступают в область вращающегопопадая на обечайку 7. Далее, перекатываясь под действием вращающегося магнитного поля...
Фрикционная планетарная передача
Номер патента: 1733770
Опубликовано: 15.05.1992
Авторы: Волков, Крохмаль, Смирнова, Спектор
МПК: F16H 13/06
Метки: передача, планетарная, фрикционная
...нагрузочнойспособности,Зта цель достигается тем, что во фрикционной передаче, содержащей центральные звенья: непожвижное центральноеколесо с внутренней рабочей поверхностьюи центральное колесо с наружной рабочейповерхностью, водило с установленными наосях роликами, кольцевые сателлиты, взаимодействующие с роликами наружной поверхностью, дополнительные сателлиты снаружной рабочей поверхностью, одновре. менно взаимодействующие с кольцевымисателлитами и с одним из центральных колес - сателлиты с наружной рабочей поверхностью имеют дополнительную наружнуюрабочую поверхность для взаимодействия сцентральным колесом с наружной поверхностью, а кольцевые сателлиты предназначены для взаимодействия наружнойповерхности с неподвижным...
Магнитный сепаратор
Номер патента: 1701386
Опубликовано: 30.12.1991
Авторы: Брук, Винокуров, Крохмаль, Смолкин
МПК: B03C 1/10
...- 10 большего изпоперечных размеров магнетита у ее свободного конца,Снабжение сепаратора основной направляющей позволяет вести извлечение ферромагнитного скрала ка некотором удалении от поверхности магнитной системыдо 3 О - 80 мм и более),. а оставшийся неизвлеченный магнетит извлекать вблизи поверхности магнитной системы, направляя извлеченный сил ьномагнитны й ма-ериал двумя независимыми потоками в зону разгрузки, где скрап благодаря удаленности его от поверхности магнитной системы легкоразгружается потоком воды.При этом благодаря прижзтию скрала к поверхности основной направляющей с меньшей силой из-зз ОГО удаленности ОГповерхности магниткой системы лроисходит, как показали опыты на натурном образце, меньший износ (В 3-4 раза)...
Контактный зажим
Номер патента: 1700661
Опубликовано: 23.12.1991
Автор: Крохмаль
МПК: H01R 11/24
Метки: зажим, контактный
...фиксации, причем контактные площадки каждойчасти заведены одна эа другую (фиг. 1 и 3).Элементы фиксации и подсоединения хвостовика 2 выполнены в виде язычка 4, образованного поперечным пазом, длина 1 которого больше половины его ширины на половину толщины подсоединяемого провода 5, отверстия 6 и пуклевки 7 выполнены симметрично его продольной оси, при этом язычки 4 хвостовиков заведены друг за друга, образуя отверстие 8 для ввода провода, а отверстия 6 хвостовика взаимодействуют с пуклевкой 7 ответной части (фиг. 4),Контактный зажим собирается из двуходинаковых частей в следующем порядке.Хвостовики 2 двух одинаковых частейзаводятся паз в паз. При этом хвостовики располагаются один относительно другого под углом, близким к 90, В...
Устройство синхронизации метеорной системы связи
Номер патента: 1699007
Опубликовано: 15.12.1991
Авторы: Бабенко, Белов, Корыстин, Корыстина, Крохмаль, Оселедько
МПК: H04L 7/02
Метки: метеорной, связи, синхронизации, системы
...номером 7 фиг, 2 а, так как код ошибки синхронизации 011).При переполнении одного из счетчиков 12 (первое переполнение) на выходе первоГо элемента ИЛИ 13 появляется единичный по генциап (фиг. 2 с), под действием которого закоывается первый элемент 4 запоета и устройство синхронизации блокируется (второй триггер 20 остается в чулевом состовнии гюспе последнего импульса значащего момента, переполнившего счетчик 12). ."ифратор 9 в соответствии с сигналом на одном из во входов формирует двоичный к.д (в данном примере 011), который подается на входы реверсивного счетчика 10.510 за 50 По окончании цикла работы реверсивного счетчика 10 на его выходе прямого переноса появляется короткий импульс,который проходит через открытый четвертый...
Магнитный сепаратор
Номер патента: 1687293
Опубликовано: 30.10.1991
Авторы: Крохмаль, Ландик, Поливанов, Смолкин, Твердохлебов, Фалько, Хорошун
МПК: B03C 1/10
...и расстояния между ними,Магнитопроводы 4 соединены с торцов немагнитными фланцами 5 соосными валами б,На магнитопроводах 4 закреплен также мотор-редуктор 7, на валу которого параллельно оси вала б закреплена шестерня 8, проводка к мотору 7 проведена по соответствующему валу б.Рабочий орган выполнен в аиде тонкостенной цилиндрической обечайки (барабана) 9 иэ немагнитного материала, на наружной поверхности которой выполнено винтовое ребро (направляющая) 10, имеющее 2-5 витков, Обечайка 9 на двух фланцах 11 установлена в подшипниках на валах б, на одном из фланцев 11 соосно закреплено зубчатое колесо 12, находящееся в зацеплении с шестерней 8.Двускатный симметричный питатель содержит щелевую воронку 13 и два плоских ската-лотка 14,...
Чугун для изложниц
Номер патента: 1686022
Опубликовано: 23.10.1991
Авторы: Горячев, Гуторова, Камма, Крохмаль, Курганов, Лесовой, Мокров, Пакулев, Стец, Торопов, Федорко
МПК: C22C 37/06
...пределах (0,5- 1,0) обеспечивает получение перлитнойструктуры в литом состоянии, Увеличениеверхнего предела содержания марганца более 1,0;6 нежелательно, так как при наличиив чугуне хрома и снижении верхнего предела содержания кремния до 1,2 высокоесодержание марганца приводит к отбелу иопасности появления трещин. При содержании марганца менее 0,5 не обеспечивается получение перлитной структуры в литомсостоя нии,Добавка хрома в пределах,0,12 - 0,3;способствует стабилизации перлита, повышенная устойчивость которого против воздействия высоких температур связана собразованием сложного карбида (ГеСг)зСвместо цементита, При содержании хрома менее 0,12;4 не обеспечивается достаточнаятермическая стабильность перлита, что снижает...
Электромагнитный железоотделитель
Номер патента: 1667928
Опубликовано: 07.08.1991
Авторы: Крохмаль, Ландик, Поливанов, Смолкин, Твердохлебов, Фалько, Хорошун, Шапиро
МПК: B03C 1/26
Метки: железоотделитель, электромагнитный
...с возможностью вращения вокруг оси, перпендикулярной оси трубопровода. Заслонка 6 закреплена на рычаге 7, снабжена элементом 8, выполненным в виде плиты из магнитомягкого материала, и подпружинена пружиной 9. Поворотная заслонка 10 выполнена в виде плоского лотка, образующего с осью трубы угол менее 20 О, подпружиненного пружиной 11 и снабженного элементом 12 в виде плиты из магнитомягкого материала, параллельной оси шарнира и образующей полюсных наконечников, С заслонкой 10 жестко соединена поворотная крышка 13, герметично закрывающая окно в трубопроводе, Для вывода извлеченных ферромагнитн лх включений под окном расположен сборник 14 извлеченных предметов.Железоотделитель установлен так, что ось трубопровода 4 вертикальна,...
Устройство для бездуговой коммутации цепей постоянного тока
Номер патента: 1667169
Опубликовано: 30.07.1991
Авторы: Будыко, Иванченко, Коноваленко, Крохмаль, Куцов, Ласточкин
МПК: H01H 9/30
Метки: бездуговой, коммутации, постоянного, цепей
...при этом устройство дополнительно потребляет ток по цепям: контакты 2 и 6 - диод 7 - резистор 8 и переход эмиттер-база транзистора 10 - резистор 12.При переключении нагрузок подвижный контакт 2 приходит в движение, его давление на неподвижный размыкающий контакт 6 уменьшается, что приводит к увеличению переходного сопротивления контактов 2 и б и падению напряжеия на них. В результате транзисторы 5 и 10 открываются, а в момент размыкания контактов 2 и 6 входят в режим насыщения. Напряжение 02 на нагрузке 9 уменьшается на величину Окэнэс транзистооа 10, а напряжение О 1 на нагрузке 4 увеличивается до величины О - Окэнэс транзистора 5 (фиг.Зб).При переключении нагрузок напряжения между контактами 2, б и 2, 3 меньше величины...
Устройство для бездуговой коммутации цепей постоянного тока
Номер патента: 1667168
Опубликовано: 30.07.1991
Авторы: Будыко, Иванченко, Коноваленко, Крохмаль, Куцов, Ласточкин
МПК: H01H 9/30
Метки: бездуговой, коммутации, постоянного, цепей
...напряжения на диоде 8 и напряжения насыщения перехоДа эмиттер-коллектор транзистора 3.При размыкании контактов 2 и 4, а также в течение времени движения контакта 2 транзистор 3 и диоды 8 и 9 образуют для тока коммутации дополнительный параллельный путь помимо контактов. При этом на контактах устанавливается разность потенциалов, равная сумме величин прямого падения напряжения на диоде 8 или 9 и напрлжения насыщения перехода коллектор-змиттер транзистора 3, которое всегда меньше напряжения горения короткой дуги8 - 10 В).При замыкании контактов 2 и 6 транэистор 3 опять закоывается по своим базовым характеристикам, так как его переход эмиттер-база шунтируется замкнутыми контактами 2 и 6 и прямосмещенным диодом 10, прямое падение напряжения...
Вибромашина
Номер патента: 1660767
Опубликовано: 07.07.1991
Авторы: Крохмаль, Ландик, Попов
Метки: вибромашина
...ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 скорости его движения, например индукционный. Выходной сигнал датчика 5 скорости поступает в блок 6 формирования и распределения импульсов (ФРИ). Преобразуя сигнал датчика скорости, блок ФРИ вырабатывает импульс для запуска тиристоров 7 и распределяет управляющие импульсы синхронно движению рабочего органа, обеспечивая время открытого состояния соответствующего тиристорного ключа, которое выбирается по расчету в зависимости от индуктивности электромагнитов вибровозбудителя. Поскольку необходимая длительность импульсов тока (время открытого...
Судовая система инертных газов
Номер патента: 1652191
Опубликовано: 30.05.1991
Авторы: Крохмаль, Семиренко
МПК: B63J 5/00
Метки: газов, инертных, судовая
...аппарат 4 очистки и охлаждения газов и его заполнение по нагнетательному трубопроводу 7, а также подачу воды на акустическую форсунку 10 через предварительно открытый запорный клапан 14, После этого происходит пуск одной из двух газодувок 5, Одновременно с пуском газодувки 5 открывается электромагнитный клапан 12, обеспечивающий подачу пара из паропровода 11 хознужд через предварительно открытые запорные клапаны 13 и 16 в акустическую форсунку 10 и устройство 15 ввода пара соответственно. При этом происходит подача пара из устройства 15 ввода пара в предварительно охлажденные при помощи акустической форсунки 10 инертные газы с последующим пересыщением газов паром и конденсацией пара. Конденсация пара происходит на частицах сажи,...
Система инертных газов на судах
Номер патента: 1643017
Опубликовано: 23.04.1991
Авторы: Бадалян, Крохмаль, Семиренко, Щигловский
МПК: A62C 3/10
...С открытием затвора 14 инертные газы из дымохогэ 2 котла через приемный трубопровод " начинают поступать в танки по 20 палубному трубопроводу инертных газов10, предварительно пройдя через пеногенерирующее устройство 4, пенораэрушитель 5 и палубный водяной затвор 9,При прохождении инертных газов, очи щенных в скруббере от крупнодисперсныхчастиц сажи, через пеногенерирующее устройство 4 происходит образование высоко- крат,ой пены за счет выдувания на орошаемой пенообразователем сетке пу зырьков пены, Образовавшиеся пузырькипены контактируют с мелкодисперсными частицами сажи, находящимися в инергных газах. В связи с тем, что пузырьки пены образуются при продувании орошаемой 35 сетки инертными газами, инертные газы смелкодисперсными...
Фрикционная планетарная передача
Номер патента: 1626024
Опубликовано: 07.02.1991
Авторы: Бородин, Волков, Крохмаль, Спектор
МПК: F16H 13/06
Метки: передача, планетарная, фрикционная
...рабочейповерхностью, кольцевые сателлиты 5, наружные рабочие пог "рхности которых взаимодействуют с роликами 2, а внутренние -с наружной рабочей поверхностью центрального колеса л,сэтеалчтыб с наружнойрабочей поверхностью, взаимодействую.ие с неподвижным центральным колесом3 и наружной поверхностью кольцевых сателлитов 5,Ведущий вал 7 передачи связан с центральным колесом 4, а ведомый вал 8 - с 25иодилом 1.Один иэ кольцевых сателлитов 5 выполнен иэ двух симметричных половинок. Передача работает следующим обраэом,Пои вращении ведущего вала 7 приводится во вращение центральное колесо 4,которое, поворачивая кольцевыесателлиты,вээимодействующие с сателлитами д, вращэет водило 1 с роликами 2, взаимодействующими ", наружной поверхностьо...
Система обработки инертных газов
Номер патента: 1615061
Опубликовано: 23.12.1990
Авторы: Крохмаль, Семиренко
МПК: B63J 5/00
...пены происходит в сепараторе 5 после чего инертные газыпоступают в сепарационную камеру 6,находящуюся внутри корпуса 2 скруббера, а вода с частью удаленной из газов сажи сливается из скруббера 1 через патрубок 12 вывода охлаждающейжидкости и трубопровод 13,При пуске системы инертных газовавтоматически открываются электромагнитные клапаны 19 и 20, при этом парот паропровода 16 хознужд поступаетв пароохладитель 18 через электромагнитный клапан 19 и невозвратный клапан 21, а вода от трубопровода 17 питательной воды автоматики поступает впароохладитель 18 через электромагнитный клапан 20, После этого охлажденный пар поступает в паровую камеру 14и далее через перФорацию 15 в сепарационую камеру 6, При этом происходитэФФективное...
Механизм для преобразования вращательного движения в возвратно-поступательное
Номер патента: 1610156
Опубликовано: 30.11.1990
Авторы: Волков, Крохмаль
МПК: F16H 37/12
Метки: возвратно-поступательное, вращательного, движения, механизм, преобразования
...Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к машиностроению, а именно к механизмам дляпреобразования движений, и может бытьиспользовано в различных отрасляхтехники.Цель изобретения - расширениефункциональных возможностей за счетсинхронизации движений двух полэунов,На чертеже показан механизм, об Ощий вид,Механизм содержит центральное ко; .лесо 1 с наружной фрикционной поверхностью, основной 2 и дополнительный3, аналогичный основному шатуны. Один 15конец каждого иэ них связан шарнирнос симметрично расположенными ползунами 4 и 5, а другой конец каждогоиз шатунов...
Устройство для стабилизации тягового усилия сельскохозяйственного агрегата
Номер патента: 1583005
Опубликовано: 07.08.1990
Авторы: Бабченко, Гром-Мазничевский, Дубровин, Крохмаль, Кудинов, Левчук, Масло, Мироненко, Хоменко, Шквира
МПК: A01B 63/112
Метки: агрегата, сельскохозяйственного, стабилизации, тягового, усилия
...и не включен датчик 26 нижнего положения гидроцилиндра задней оси, Если разница заданной и действительной нагрузки на опорное колесо положительная и больше заданного задатчи ком 27 порога нечувствительности к уменьшению нагрузки, то компаратор 19 вырабатывает сигнал, поступающий через ключ 29 на электромагнитный клапан 30 подъема задней оси, если не включен датчик 31 верхнего положения гидроцилиндра задней оси, или через логическую схему 28 пропуска.на электромагнитный клапан 32 опускания передней оси, если включен датчик 31 верхнего положения заднего гидроцилиндра и выключен датчик 33 нижнего положения гидроцилиндра передней оси.Передние и задние шарниры тяг могут перемещаться по вертикали в направляющих 3 и 7 с помощью...
Подшипник качения
Номер патента: 1581896
Опубликовано: 30.07.1990
Авторы: Бородин, Волков, Крохмаль
МПК: F16C 19/20
...поверхностей качения наружного 1 и внутреннего 2 колец (также как и роликов) производится за один проход инструмента, что Обеспечи 1)яст максимальную точность деталей механизма.Для обеспечения геометрической неизменяемости системы тел ка 11 сц 1151 1)стойчивого сохранения постоянного относительного положения их центров)ло дополнительных роликов должно быть не менее трех. В рассматриваемом примере (фиг. 1,2) их шесть, а на фиг. 3 - четыре.Пусть при закрепленной оси внутреннего кольца 2 к наружному кольцу 1 приложена радиальная сила. Наружное кольцо 1 нажимает ца ролики 3 внешнего слоя и дополнительные ролики 6. Ролики 3 и 6 стремятся раздвинуть ролики 4 и 5 внутреннего слоя, находящиеся со стороны приложения силы, причем более...
Магнитный сепаратор
Номер патента: 1577839
Опубликовано: 15.07.1990
Авторы: Гарин, Крохмаль, Ландик, Сайко, Смолкин, Угаров
МПК: B03C 1/08
...сепаратор, общийвид; на фиг. 2 - разрез А - А на фиг. 1.Сепаратор включает магнитную систему, .состоящую из магнитопровода 1, катушек возбуждения 2, полюсов 3 с закрепленными на них полюсными наконечниками 4, выполненными в виде симметричных тел вращения,с профилем в виде ломаной линии 5, аппроксимирующей параболу 6, причем на стыках соседние участки профиля скруглены по радиусу К (обращенные одна к другой поверх ности полюсных наконечников покрыты слоемизносостойкого материала, например фторопласта). На концах полюсов 3 закреплены гнезда 7 подшипников скольжения 8, в которые установлен вал 9 разгрузочного приспособления, выполненного в виде рабочего колеса с лопатками 10, образующими с радиусами колеса угол а=30, при этом ось вращения...
Способ магнитожидкостной сепарации
Номер патента: 1546156
Опубликовано: 28.02.1990
Авторы: Крохмаль, Лукашевич, Налетова, Смолкин, Цуриков
МПК: B03C 1/32
Метки: магнитожидкостной, сепарации
...и величину напряженности кото- рого устанавливают в 1, 2-3, 0 больше, чем значения этих величин в зоне сепарации. Образуются агрегаты частиц магнитной жидкости. Максимальный размер а 0 образованных агрегатов фер" ромагнитных частиц рабочей магнитной жидкости связан со скоростью прокачивания И и временем С перераспре 1546156деления концентрации обработанноймагнитной жидкости соотношениями2 М ГИО а,ю --------91(2),где М - намагниченность насыщениябматериала ферромагнитныхчастиц магнитной жидкости; (РН) - максимальное значение градиента напряженности магнитного поля в рабочей зонемагнитожидкостного сепаратора;- динамическая вязкость несущей фазы магнитной жидкости;Н - максимальное значение напряженности магнитного поляв рабочей зоне...
Магнитожидкостный сепаратор
Номер патента: 1505588
Опубликовано: 07.09.1989
Авторы: Гарин, Гогосов, Крохмаль, Ландик, Мангов, Смолкин
МПК: B03C 1/30
Метки: магнитожидкостный, сепаратор
...с нее на делительную перегородку (не показана), где они накапливаются и иод действием собственной тяжести отпадают. Формула изобретения ла. Корректор О,Ципле Заказ 5376/7 Тираж 498 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5Производственно-издательский комбинат "Патент", г. ужгород, ул, Гагарина, 101 таллов.Цель изобретения - повышение эффективности процесса сепарации засчет стабилизации во времени иондеромоторной силы, действующей на частицы сепарируемого материала,На фиг, 1 представлен сепаратор,поперечный разрез; на фиг, 2 - сечение А-А на фиг, 1.Сепаратор включает П-образный магнитопровод 1 с катушками 2, иолюсныенаконечники 3, выполненные...
Система инертных газов нефтеналивного судна
Номер патента: 1493539
Опубликовано: 15.07.1989
Авторы: Крохмаль, Семиренко, Щербаков
МПК: B63J 2/00
Метки: газов, инертных, нефтеналивного, судна
...пузырька,осаждаются на его внутреннюю поверхностьв соответствии с турбулентно-диФФузионным механизмом осаждения, В результате разрушения пузырьков во время движения пеногазового потока образуются пленки и капли, на которых осаждаются частицы, вынесенные газом из пузырьков во время их разрушения, Осаждение этих частиц на образующихся пленках и каплях происходит за счет сил адгезии, действующих между ними. При прохождении пеногазового потока через пеноразрушитель 4 происходит отделение пенообразователя от инертных газов Инертные газы поступают на всасывание нагнетателей 7 инертных газов, а пенообразователь с частицами сажи, стекающей в нижнюю часть пеноразрушителя 4, поступает через его сливной патрубок по трубопроводу 5 в сливной...
Фрикционная планетарная передача
Номер патента: 1477967
Опубликовано: 07.05.1989
Авторы: Бородин, Волков, Крохмаль, Степанов
МПК: F16H 13/06
Метки: передача, планетарная, фрикционная
...8 взаимодействуют с внутренней рабочей поверхностью 4 непод вижного центрального колеса 3 и внутренней рабочей поверхностью 10 кольцевого сателлита 7, последний своей наружной рабочей поверхностью 11 взаимодействует с наружной поверх ностью 6 колеса 5 и с роликами 2,Передача размещена в корпусе 12 и имеет два выходных вала 13 и 14. Для создания предварительного натяга между элементами передачи установлены упругие кольца 15.Передача работает следующим обра. зом.При вращении одного иэ выходных валов (например, 13) за счет сил тре 40 ния от предварительного натяга упругими кольцами 15 вращаются кольцевые сателлиты 7 при контакте поверхностей 6 и 11 колеса 5 и кольцевого са теллита 7 соответственно и далее че 45 рез контакт поверхностей 9 и...
Состав для защиты зерна от вредителей
Номер патента: 1463623
Опубликовано: 07.03.1989
Авторы: Крохмаль, Маматов, Семиренко, Ткаченко
МПК: A01F 25/00, B63B 25/06
Метки: вредителей, защиты, зерна, состав
...за, 4-6 Х ки Состав иа ты зерна от ОХ углекислостальное уют следующим т рете у л ор брал зерна от вредиебя азот, кисло- отличаюСостав для защиты телей, включающий в с род и углекислый газ, щ и й с я тем, что, щения затрат на обезз зом о с целью сокраараживание пуительности обжит 8-107 углеслорода, остальме ва подаю тем уменьшения продолжработки, состав содекислого газа, 4-бЕ к из 85-87 газа и 4 ол ое - азот,спортног ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(71) Одесское высшее инженерноское училище(56) Адамовский Э.В. ЭФФективнприменения новейших методов ифумигации грузов на морском трте: Тексты лекций. М., ЦРИА Мо1982, с. 11. ала погрузки зерна в грузо- ения транспортного средстгазы, состоящие по объему азота,...
Устройство для электроанальгезии
Номер патента: 1457935
Опубликовано: 15.02.1989
Авторы: Будыко, Ждан, Иванченко, Коноваленко, Крохмаль, Куцов, Ласточкин
МПК: A61N 1/36
Метки: электроаналгезии
...Техред М,Дидык Корректор М.Демчик Заказ 282/6 Тираж 527 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб и, 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к медицине,а именно к устройствам для электроанальгезии,Цель изобретения - снижение болевых ощущений при периодическом воздействии стимуляции.На чертеже дана схема данного устройства.Устройство содержит схему 1 запуска, генератор 2 импульсов, задатчик3 тока, стабилизатор 4 тока, электроды 5,6 и компаратор 7.Устройство работает следующим образом.В момент прикосновения электрода5 к зубу пациента замыкается электрическая цепь электрода 5, закрепленного на бормашине, и...
Способ подачи инертных газов в судовые грузовые танки
Номер патента: 1449462
Опубликовано: 07.01.1989
Авторы: Бадалян, Крохмаль, Семиренко, Щепоткин, Щигловский
МПК: B01D 47/00, B63J 5/00
Метки: газов, грузовые, инертных, подачи, судовые, танки
...осуществляется следующим образом. При включении газодувки 5 инертные газы за счет возникающего при этом разрежения 200 - 7500 Па отбирают из газо 35 ходного тракта судовых котлов и подают в газоход 1 системы инертных газов, где их обрабатывают высокодисперсной пароводяной смесью при помощи акустического распылителя 2. Для получения высокодисперс ной смеси к акустическому распылителю 2 по трубопроводу 9 подают забортную воду, в которую в количестве 0,5 - 2 Я вводят поверхностно-активное вещество, подаваемое из емкости 11 по трубопроводу 1 О, снабженному дозирующим устройством 12, на пример дозирующей шайбой, а по трубопроводу 8 подают пар от силового паропровода, под давлением 290 - 390 КПа. Отношение массовых расходов пара и жидкости...
