Номер патента: 2001581

Опубликовано: 30.10.1993

Авторы: Клименко, Садиев, Файзиев, Шалыгина

МПК: A23C 19/076

Метки: мягкого, производства, сыра

...2% соли в готовом продукте. Далее сыры укладывают на передвижные стеллажи-контейнеры, а затем помещают в холодильную камеру с температурой 8 - 10 С, где сыры выдерживают 16-18 ч, За это время сыры для лучшего просаливания переворачивают 1-2 раза. Сыры выпускают в форме прямоугольного бруса, завертывают в пергамент или подпергамент и упаковывают в картонные короба. в пластмассовые ящики или в другую тару.П р и м е р 1. Для приготовления 255 кг мягкого обезжиренного сыра берут 2000 л обезжиренного молока. пастериэуют при температуре 94 С, охлаждают до 70 С и направляют в творожную ванну, В охлажденное обезжиренное молоо по мере наполнения ванны вносят при осторожном перемешивании молочную сыворотку кислотностью 140 ОТ в количестве 330 л...

Номер патента: 1801011

Опубликовано: 07.03.1993

Авторы: Рустамова, Унгбаев, Файзиев, Юлдашев

МПК: A61K 49/04

Метки: контрастирования, эндопротезов

...комнатной температуре) в течение 5-6 ч. Затем с помощью специального аппарата для изготовления медицинских таблеток изготавливались прессованные контрастированные углеродные таблетки по 0,35 г диаметром 9 мм и толщиной 4 мм.На полученных рентгенограммах данных таблеток выявилось отличное контрастное изображение их, даже при повторных рентгенографических исследованиях через несколько месяцев,Способ поясняется фиг,1-3.На фиг.1; 1-изображение контрастированного углеродного материала в соотношении - 7 г углерода + 5,85 г 76 ораствора триомбраста в виде 3-х 116 прессованных таблеток по 0,35 г; на фиг.2-изображение контрастированного углеродного материала в соотношении - 4,6 г углерода+ 1,9 г 76% раствора триомбраста, где контрастность и...

Номер патента: 1733555

Опубликовано: 15.05.1992

Авторы: Горюнов, Файзиев

МПК: E02B 3/16

Метки: дренажно-противофильтрационное, шламонакопителя

...стороне траншеи, противоположной местонахождению шламонакопителя. 50 Составитель В. ВолковТехред М.Моргентал Корректор Н. Ревская Редактор А, Лежнина Заказ 1644 Тираж Подписно"ВНИИПИ Государственного комитета по изобретениям и открьгиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к промышленному строительству гидросооружений, а именно к защите подземных вод и рек от загрязнения промышленными стоками, фильтрующими из накопителей и может быть использовано при строительстве намывных и насыпных шламонакопителей и хвостохранилищ в химической и металлургической промышленности.Цель изобретения - повышение эффективности перехвата...

Номер патента: 1718978

Опубликовано: 15.03.1992

Авторы: Рустамова, Файзиев

МПК: A61N 5/00

Метки: боковой, исследования, проекции, рентгенологического, сустава, тазобедренного

...имеет подставку - основу для изменения положения, пациента с возможностью определения направления рентгеновских лучей, имеющую поперечно расположенный паз, где закрепляется направляющая, по которой движется Т-образный фиксатор для здоровой ноги с защитным средством от рентгеновского излучения для туловища и гонадных зон.Защитное средство представляет собой просвинцованную резину прямоугольной формы с несколькими разрезами, помогающими удлинять или укорачивать защитное средство,Устройство дополнительно содержит кассетодержатель. который имеет возмож-. ность вращаться вокруг своей оси на противовес прямоугольной формы с наличием угломера (до 90.) для определения положения кассеты.Устройство используют следующим...

Номер патента: 1706890

Опубликовано: 23.01.1992

Авторы: Соколин, Теклев, Файзиев

МПК: B29C 65/72, B29D 29/06

Метки: ленты, месту, стыковки, транспортерной, эксплуатации

...приводные бг,.кабаны 8 и роликоопоры 9,Умен.ша-.т нэ жет - нт. 1 путем Ослабл .н. .; :. барабанов 6, фиксируЮт ЛЕНту т;тЧ.: -ЕЛЬНО раМЫ 5транспортера с помощ ю швеллеров 10 так,чтобы соединяемые лонцы ленты 1 располагались внахлест и не могли перемещатьсяОтнОСИтЕЛ.НГ Дг :", гг ГСЗМОжно ЗаКРЕПЕ,Л =,-,;:-. ,;.Вме;. ра: СПООтЕра2 ПОС-=;- ВС т, , Нат ала ВруЧНу Оудглгчс-: Вар ".:; = .";НОВ.тл-. Обкладку 2тРанСПСРтЕР ., Л.-нтв 1 -. С,-,НОГО ССЕДИНЯемогс кс ,.: н,-:=.Вичсву О Обкладку13 С, ; Г.: : ц,- т тИГОПОЛОжной Стоп;,. :. . .: т: ,Внь на ОДнол:КОНЦР ,Э Д;В: т,-,;ИНЯЕМЫЕ КОНр - : ";1 тОглгичс нг Зада- ,т,: =: связующесОьира стык Г.и сборке стт.ка слои укладывают последовательно Один на другойВНЭХЛЕСТ. Пт .;" Сндяа "Э тИЖНИЙ СЛОИ 14...

Номер патента: 1620610

Опубликовано: 15.01.1991

Авторы: Абдурахимов, Джалилов, Лыков, Самигов, Файзиев, Эркинов

МПК: E21B 33/138

Метки: зон, изоляции, поглощения, полимерный, состав, тампонажный

...меди, затем доливают воду до метки, перемешивают до полного растворения порошка, в результате чего получают 150 -ный раствор отвердителя.Для получения изоляционного состава на граничное значение содержания смолы (45 мас, ) осуществляют следующую реакцию; 0,5 мл 15%-ного раствора перемешивают с 45 мас.0 смолы и 47 мас.% барита, Полученный состав термостатируют при 80 С, Через 3,5 ч образуется камень с необходимыми тампонажными свойствами,Полученный состав содержит, мас,0 : Карбамидформал ьдегиднаясмола 45,0 Аддукт полиэтилениминаи сернокислой меди 0,5 Барит 47,0 Вода Остальное П р и м е р 2. Для получения раствора отвердителя в мерную колбу емкостью 100 мл помещают 15 г аддукта полиэтиленимина и сернокислой меди, доливают воду до метки,...

Номер патента: 1618781

Опубликовано: 07.01.1991

Авторы: Ахбаев, Рогов, Файзиев, Халмухамедов

МПК: C23C 8/70

Метки: борирования, расплав, стальных, электролизного

...Увеличение количества пентаборнокислого аммония свыше 407 снижает активность ванны и способствует образованию боридов Ре В, Уменьшение его ниже 20% не изменяет интенсивность насыщения и структуру диффузионного слоя.Благодаря введению фтористого натрия в количестве 10-207 изменяется строение расплавленной среды, уменьшаются катионные и анионные группи -ровки, что уменьшает вязкость и увеличивает электрическую проводимость расплава, Введение в жидкостный расплав фтористого натрия менее 10% нецелесообразно, так как строение расплавленной среды не изменяется, Увеличение количества фтористого нат - рия свыше 20% снижает активность на 35 сыщающей среды.Расплав готовят следующим образом.Буру и пентаборнокислый аммоний прокаливают при...

Номер патента: 1588941

Опубликовано: 30.08.1990

Авторы: Инсапов, Киселев, Свиязев, Файзиев

МПК: F16F 15/14

Метки: гаситель, колебаний

...- повышение эффективности.На фиг. 1 показана шестерня с гасителем колебаний, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - узел 1 на фиг. 2. На валу 1 установлена шестерня 2. В радиальных направляющих 3 шестерни находятся массы 4, соединяющиеся с ней пружинами 5. Внутри каждой из масс 4 расположена еще одна масса 6. Массы 4 и 6 подпружинены одна относительно другой в тангенциальном направлении с помощью пружин 7.Гаситель колебаний работает следующим образом.Г 1 ри возникновении в системе динамик ского вращающего момента и крутильных колебаний под действием центробежных сил масса 4 перемещается в радиальных направляющих 3 шестерни 2, преодолевая усилие пружин 5. Одновременно при изменении скорости вращения шестерни...

Номер патента: 1583025

Опубликовано: 07.08.1990

Авторы: Абдувалиев, Баратов, Икрамов, Файзиев

МПК: A01D 46/16

Метки: аппарата, хлопкоуборочного, шпиндель

...высоты захватывающего элемента, Для обеспечения оптимального расстояния от нижнего конца захватываюшего элемента до чашечки нижней опоры, стержень снабжен ограничителем перемещения планки, установленным в пазу стержня. При работе шпиндель захватывает хлопок, причем витки зубчатой ленты имеют возможность перемешаться относительно стержня и не могут перемещаться друг относительно друга. 2 з.п. ф-лы, 6 ил. 2 Канавка 5 на стержне 2 выполнена Т- или Г-образной. В канавке 5 нижней части стержня 1 установлен ограничитель перемещения планки.При работе хлопкоуборочного аппарата приводной ролик 1, контактируясь с ремнями прямого и обратного вращения шпинделя, приводит в реверсивное движение стержень 2 с зубчатой лентой 3, которые между собой...

Номер патента: 1548286

Опубликовано: 07.03.1990

Авторы: Давыдбаев, Корабельников, Лугаськов, Файзиев

МПК: D01G 23/00

Метки: волокнообрабатывающей, питания

...между подвижной частьющего столика, выполненной внабора поворотных педалей станавливающимися рабочими учаб и подающего валика 1. Благовозможности рабочим участкамустанавливаться обеспечиваетс1548286 Использование предлагаемого устройства позволяет обеспечить стабильное давление на волокно между подающим валиком и питающим столиком, причем стабильное зажатие волокон обеспечивается по всей зоне контакта самоустанавливающихся рабочих участков педалей столика и подающего валика, Устраняется забой волокна, уменьшается его повреждение. Формула изобретения Составитель М.Воронина Редактор Н.Рогулич Техред М.Ходанич Корректор А.ОбручарвЕТираж 37 венного комит 113035, Иоскв Зака 17 Подписноеям и открытиям при ГКНТ СССРнаб., д. 4/5...

Номер патента: 1493723

Опубликовано: 15.07.1989

Авторы: Бухаиров, Кареев, Останков, Файзиев, Файзуллин

МПК: E02B 5/02

Метки: гидротехнических, облицовка, откосов, сооружений

...ОБЛИ 1 ОВКА ОТКОСОВ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ (57) Изобретение относится к гидротехническим сооружениям и может быгь использонано для зашиты откосов каналов и водо. емов, работаюгцих в условиях изменения уровня воды как в водопроводяшей систсме, так и в окружающей грунтовой средс. 1 ель изобретения - повышение устойчивости облицовки при сработке уровня воды в канале в условиях наличия подпора грунтовых вод и снижение стоимости строительства. Облицовка откосов гидротехнических сооружений включает монолитную бетонную плитуи дренажное устройство. Дренажное устройство выполнено в ниде поперечных и продольных ложных швов 2 и 3, снабженных скользягцей арматурой. Грунтовая вода ж поступает в канал через фильтр при пре. вышении...

Номер патента: 1446222

Опубликовано: 23.12.1988

Авторы: Горюнов, Кареев, Сагдиев, Файзиев, Файзуллин

МПК: E02B 3/12, E02B 5/02

Метки: канала, крепление, откосов

...От ВНУтРЕННЕй его части пергол;ттнтоной прокладкой 8. Конструктция кр плення откоса канала работает слепуюшим образом,В НапаттЬттЧЯ ГтЕПИОП ЭКСПЛуатацИИ канала с максимальным уровнем его нанобитумной смеси и пергаминовой прокладкой 8, снижающей трение. Устойчивость и фильтрационная грочностьв условиях быстрой сработки уровняводы в канале и подпоре грунтовыхвод достигается за счет свободноговыхода пробки под действием взвешивающего давления и быстрого вытеканиягрунтовой воды иэ-под плит череззащищенные фильтром отверстия стаканов. 2 ил. полнения (Макс, УВ) и прн отсутствиигрунтовых вод под облицовкой (Низк.УГВ) она должна быть водонепроницаемой и исключать потери воды на фильтрацию из канала. Это достигаетсятем, что фильтрационные...

Номер патента: 1384958

Опубликовано: 30.03.1988

Авторы: Вахляев, Рогожин, Семин, Токарь, Трубин, Файзиев

МПК: G01G 17/06

Метки: весового, жидкости, количества, отпускаемой, учета

...препятствующиераскачиванию подвески во время движения транспортирующего средства.Электронная схема управления устройством, т.е, измерением веса жид 30кости содержит частотный преобразо-ватель 23, блок 24 измерения, блок25 управления и Формирования команди блок 26 индикации,Устройство работает следующим об 35 Устройство доставляют к площадке для отпуска жидкости, причем допус1384958 3кается, чтобы площадка или место стоянки устройства при отпуске жидкостио имели некоторый уклон (примерно 3-5 ). При этом неподвижная опоРа 1 Устройства также будет наклонена (примерно на 3-5), По прибытии на место стоянки снимают фиксаторы 22, вследствие чего подвеска с резервуаром 6 отклоняется на угол, на который ока" эалась отклонена в данном случае...

Номер патента: 1375694

Опубликовано: 23.02.1988

Авторы: Корабельников, Максудов, Рашрагович, Файзиев, Шубладзе

МПК: D01G 9/06

Метки: волокнистных, очиститель

...пилами 4 пильного цилиндра 2.Устройство работает следующим образом. 30Волокно захватывается зубьями пил 4 пильного барабана 2 и подается в зону воздействия лопастного валика 6, вращающегося навстречу пильному барабану 2. Воздушный поток, создаваемый лопастным валиком 6, заставляет захваченное зубьями пил 4 волокно колебаться в осевом направлении и взаимодействовать с рабочими поверхностями лопастей 8, удаляю щими сорные примеси. При повороте пилы 4 волокно поступает в зону взаимодействия с зубчатой прокладкой 9, зубья которой имеют наклон. При ударе о зуб, кроме очистки волокно 45 вновь получает отклонение, активизирующее взаимодействие волокна с лопастями 8 и увеличивающее соровыделение. После взаимодействия с сороотбойным валиком 6,...

Номер патента: 1370349

Опубликовано: 30.01.1988

Автор: Файзиев

МПК: F16H 21/14

Метки: дифференциальный, механизм, файзиева, шарнирно-рычажный

...Л. Веселовская Заказ 390/34 Тираж 784 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 Механизм содержит основание 1, установленные на нем кривошипы 2 и 3, имеющие возможность раздельного вращения вокруг общей оси А, и два шатуна 4 и 5, одними концами связанные между собой шарниром С. Шатун 4 через шарнир Р связан с кривошипом 3, а шатун 5 через шарнир В - с кривошипом 2. На одном из шатунов, например на шатуне 4, жестко закреплено зубчатое колесо, ось которого совмещена с осью шарнира Р, На основании 1 установлены также два привода вращательного движения, например в виде двух зубчатых пар 7 и 8,...

Номер патента: 1364302

Опубликовано: 07.01.1988

Авторы: Муратов, Те, Умарова, Файзиев, Шаматов

МПК: A61B 6/00

Метки: рентгеновский, стол

...В плите 8 выполнены с возможностью автономного вращения опоры 10 коленных суставов. На плите 8 расположены сектора 11 контроля ротации тазобедренных суставов, имеющие шкалу 12, и фиксаторы 13 голеностопных суставов, связанные с ползунами 14, 25 подвижно закрепленными на направляющей 15. Ползуны 14 снабжены фиксаторами 6, а для обеспечения возможности совместного перемещения - муфтой 17.С горизонтальной опорной плитой 8 жестко соединена вертикальная плита 18, снабженная фиксаторами 19 тазобедренных суставов и средствами 20 крепления кассеты 21. На вертикальной плите 18 может быть закреплено развлекающее устройство 22.Рентгеновский стол используется следующим образом.Пациента (ребенка) размещают на приставке 7 в положении на коленях и...

Номер патента: 1341256

Опубликовано: 30.09.1987

Авторы: Исмаилов, Кадыров, Корабельников, Файзиев, Хафизов

МПК: D01B 1/02

Метки: волокнистого

...- схема прохожденияволокон между лопастяья.Устройство для очистки волокнистого материала содержит осевой патрубок 1 для ввода волокна, лопасти 25, закрепленные на дисках 6, 7 и 8,которые установлены на валах 9 и 10,встроенных один в другой. Наружныйдиск охвачен спиральной камерой 11.Между диском 8 и спиральной камерой11 имеется сетчатая поверхность 12.Сетчатая поверхность и спиральная камера переходят в тангенциальные патрубки 13 и 14,Очистка волокнистого материалапроизводится следующим образом.Волокнистая масса подается в устройство через осевой патрубок 1,под действием воздушного потока ицентробежных сил втягивается в зазоры между лопастями 2-5 дисков 6 и 8.Диск 8 установлен на валу 10, а диск7 - на валу 9, проходящем сквозь вал10....

Номер патента: 1319799

Опубликовано: 30.06.1987

Авторы: Абдувалиев, Баратов, Икрамов, Файзиев

МПК: A01D 46/16

Метки: аппарата, хлопкоуборочного, шпиндель

...соответствующееколичество граней (трехгранник, четырехгранник и т.д.), расположенныхнапротив отогнутых кромок 5,Для изготовления частей 4 цилиндрического захватывающего элемента 3берут полосу листовой стали, насекают 35зубцы с околозубовыми отверстиями,подвергают термообработке нагреванием до 820-840 С (в зависимости отмарки стали), затем производят протяжку, придавая необходимую форму 40в виде дуги окружности с радиальноотогнутыми внутрь кромками.Готовуюполосу разрезают на отрезки, соответствующие длине захватывающей,части шпинделя (600-615 мм), После обес; 45печения необходимого выступания вершин зубьев над поверхностью ленты(0,2-07 мм) части 4 захватывающих элементов подвергают закалке с последующим отпуском. Части 4 таким образом...

Номер патента: 1303068

Опубликовано: 15.04.1987

Авторы: Абдувалиев, Баратов, Икрамов, Файзиев

МПК: A01D 46/08

Метки: подборщик, хлопка

...сороочист)юй циток 5, выполненный по дуге составным.Нижняя часть 6 щитка 5 выполнена с дугообразной отогнутой вперед по направлению перемещения подборщика нижней кромкой и установлена с возможностью вертикального перемещения от воздействия почвы относительно верхней части щитка 5.Величина зазора щитка 5 относительно барабана 2 по кромкам равна диаметру рас крытой коробочки, а в центральной его части превышает величину зазора по кромкам и составляет 2 - 2,5 диаметра раскрытой коробочки.Подборщик хлопка работает следующим образом.При проходе хлопкоуборочной машины по полю рабочие барабаны 2 вращаются против движения машины. При этом хлопкозахватные элементы 3 увлекают за собой хлопок и посторонние предметы, находящие.ся на...

Номер патента: 1137368

Опубликовано: 30.01.1985

Авторы: Абдурахманов, Баратов, Файзиев

МПК: A01D 46/14, G01M 15/00

Метки: аппаратов, воздействий, имитации, силовых, стенд, хлопкоуборочных, шпиндели

...сменную щеточную планку с блоком усилиявоздействия 11.Недостатком известного стендаявляется отсутствие возможностирегулирования силовых воздействийна шпиндели в условиях, наиболееприближенных к реальным,Целью йзобретения является приближение к реальным условиям силовоговоздействия на шпиндели и на ихпривод.Указанная цель достигается ЗОтем, что в стенд для имитации силовыхвоздействий на шпиндели хлопкоуборочных аппаратов, содержащий смонтированный на раме электродвигатель,вал которого кинематически связан 35посредством блока шестерен с приводным элементом шпинделя, взаимодействующим с элементами, обеспечи.,вающими реверсивное вращение шпинделя, установленного на оси приводно 40го элеМента с воэможностью съема, исредство имитации...

Номер патента: 1124892

Опубликовано: 23.11.1984

Авторы: Абдувалиев, Баратов, Икрамов, Файзиев

МПК: A01D 46/08

Метки: орган, подборщика, рабочий, хлопка

...копирования рельефа междурядья. В переходной зоне перед съемом подбирающие 1элементы плавно сходятся к копиру 6, имеющему Форму окружности, в зоне съема они находятся в Фиксированном положении окружности, чтобы не нарушать оптимальное расположение по отношению к съемному устройству 7, После съема наступает зона расхождения подбирающих элементов. для сопряжения их с землей, в которой копир б также обеспечивает им плавность переходного процесса,В процессе сбора опавшего хлопка с земли подборщиком хлопка несущий фланец 1 получает вращение от трансмиссии агрегата и вращается с необходимым числом оборотов вокруг неподвижного направляющего копира-кулачка б.При этом подбирающие элементы, имеющие движение, определяемое копиром б, имеют...

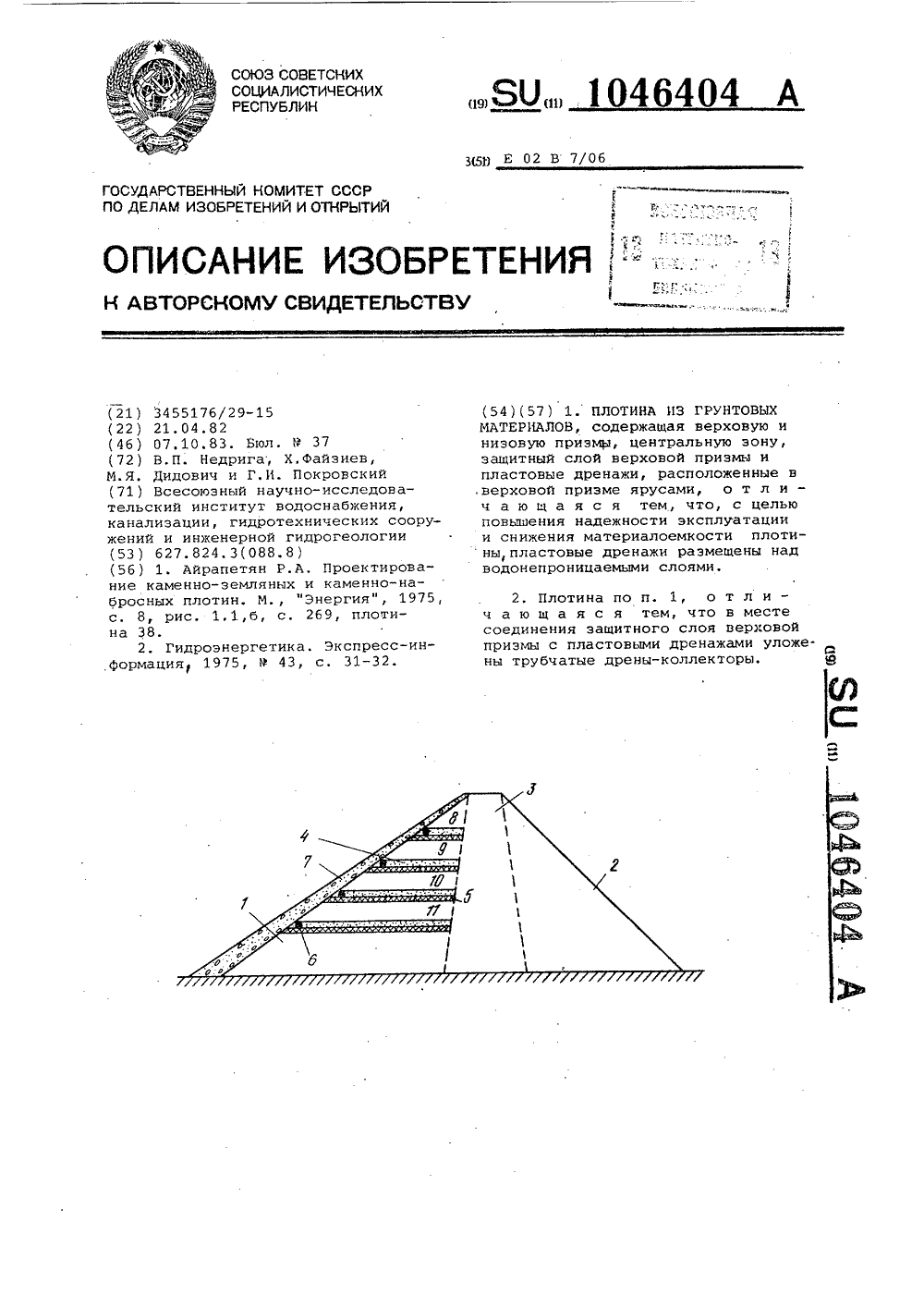

Номер патента: 1046404

Опубликовано: 07.10.1983

Авторы: Дидович, Недрига, Покровский, Файзиев

МПК: E02B 7/06

Метки: грунтовых, плотина

...слой верховой призмы и.пластовые дренажи, расположенные в верховой призме ярусами 23 .Недостатком известной плотиныявляется невысокая надежность ееработы вследствие малой дренирующейэффективности пластовых дренажейпо осушению верховой призмы пластиныпри быстрой сработке воды в водохранилище, так как в этом случаепроисходит перетекание фильтрующейводы из вышерасположенного ярусав нижележащий. Кроме того, в этомслучае в верховой призме возникаютучастки, где гидродинамические силынаправлены к дневной поверхностиоткоса, что вызывает снижение коэффициентов запаса устойчивости.При этом плотина отличается высокойстоимостью, обусловленной необходимостью повышения заложения верховогооткоса, что приводит к увеличениюее объема.Целью изобретения...

Номер патента: 974961

Опубликовано: 23.11.1982

Авторы: Абдувалиев, Баратов, Икрамов, Файзиев

МПК: A01D 46/16

Метки: барабана, хлопкоуборочного, шпиндель

...элементом в виде оболочки 3, а нижняя часть 4 шарнирно соединена с пальцем 5 нижней опоры шпинделя, имеющей цилиндрическое основание 6, закрепленное на нижнем диске 7 шпиндель ного барабана, втулку 8, охватывающую основание 6, и кольцо 9, установленное наоснова. нии и контактирующее с торцом нижней части97496 НИИПИ Заказ 8857/1 ираж 699 Подписное 34 несущего стержня, Приводной ролик 1 приво. дит оболочку 3 захватывающего элемента в ре. версивное вращение вокруг оси шпинделя. При этом оболочка 3, вращаясь, контактирует с втулкой 8, охватывающей цилиндрическоеоснование 6, а нижняя свободная часть 4 несу. щего стержня, в зависимости от величины силы трения, при разгоне шпинделя либо остается неподвижной относительно собственной...

Номер патента: 963483

Опубликовано: 07.10.1982

Авторы: Абдувалиев, Мухамедов, Нажмитдинов, Садритдинов, Урунбаев, Файзиев, Ходжабаев

МПК: A01D 46/16

Метки: аппарата, хлопкоуборочного, шпиндель

...основания н наружная сторона каждого зуба в поперечном сечении ленты лежат на одной прямой. Это обеспечивает оптимальное направление и необходимое ЗС 2выступанце вершин зубьев за образующую поверхность захватывающего элемента. Невыполнение указанного оптимумаприводит к ухудшению агротехнцческих показателей аппарата: чрезмерное выступаниеприводит к увеличению засоренности собранного хлопка и повреждению волокна цэ;смснтов куста, а положение вершин зубьев на уровне цли нлке образующей поверх-ности снижает сбор хлопка.На двусторонних зубчатых лентах основание расположено посередине, а на односторонних - ца участке ленты, противоположном зубчатой кромке,На фцг. 1 изображен общий вделя; на фиг. 2 - поперечный расторонней зубчатой ленты;...

Номер патента: 938918

Опубликовано: 30.06.1982

Авторы: Атаходжаев, Галибов, Кимьягаров, Окилов, Олимов, Файзиев, Эшкуватов

МПК: A47J 39/00

Метки: мармит

...фиг. 1 изображен мармит, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Мармит содержит резервуар 1, куда залита соленая вода, ванну 2 и герметичную вакуумицированную систему, состоящую из теплавоспринимающей панели 3, теплоотдающей панели 4 и каналов прямоугольного сечения 5. В ванне 2 установлены емкости 6 с пищей. Эта система заполнена дистиллированной водой. Теплоотдающая панель может быть наклонена под углом 5 - 30, а каналы - под углом 15 - 45 к горизонтали.Мармит работает следующим образом.Соленая вода, находящаяся в резервуаре 1, улавливает и накапливает солнечную энергию. Тепло передается тепловоспринимающей панели 3. В панели в результате предварительного вакуумирования начинаетсяф...

Номер патента: 895409

Опубликовано: 07.01.1982

Авторы: Mvpa, Авторы, Ортопедии, Тс:, Файзиев, Х1лхшюгии

МПК: A61B 6/00

Метки: 895409

...пковыми ошрнычи консолями, закрепленными 12 основании 19. Жесткие Основания 9 кроцштейцов 9 и 10 связдцы между собой ссьсмцой трывсрсой 21, выполненной В виде тслсскошчсски размсщешых патрубков 22 и 23, закрепленных ца основаниях гьстрос смными зажимами 24. (,ходимосгь патр)6- кое) 22 и 23 рсгулРруетс 5 р 1,К 05 Ткои-зажимом 24, выпол 1(снцым в виде ручки. Егце траве)Сь 21 в процессе рспгсцогрдфип рсИ)1 ПЕ"1 ВСЦНО РДВнс 1 РДС(.Т 05 И 10 СЖ Г С 1 ГРЖН 5 МР(ДЛЯ СОВХССТПОИ РОс 11,РП 1 0 Г- их конечностей), НО хОжГ 6 ыть сяк 00 ль. шс, тяк и меньше этого расстояния. 11 ри раздельной ротыции коцсчностей, опрсдсля- СМОЙ МСГ 10 В 1 ЯМИ ДИДНО("ГПРОВЗЕРЯ, т)с 13 СР- сс из 35 сссетс 5 из зс 1 жи.чов 24, и 1 Ол РотыЦ И И К с 1 К,ОЙ КО П С 1 Ч...

Номер патента: 886812

Опубликовано: 07.12.1981

Авторы: Глущенко, Горобец, Кетко, Лим, Файзиев

МПК: A01D 46/16

Метки: аппарата, механизм, привода, хлопкоуборочного, шпинделей

...с закрепленными на осях шпндслсй приводными роликами, имеющими канавки, стороны каждой из которых в продольном сечении ролика образуют между собой острый угол, вершина которого лежит на оси ролика, и средство при жима ремня к роликам, ось симметриикаждой канавки ролика в его продольном сечении расположена под углом, отличным от прямого, к оси ролика,На фиг. 1 и 2 изображены варианты 15 конструкции предлагаемого механизмапривода шпинделей.Предлагаемый механизм содержит приводные ролики 1 шпинделей 2. К поверхностям канавки роликов прижимаются кли новые ремни 3. Шпиндели установлены наопорах в шпиндельном барабане, С помощью специальных средств прижима (не показаны) на ремни 3 передаются усилия Мр (фиг. 1) в рабочей зоне (на механизме...

Номер патента: 826993

Опубликовано: 07.05.1981

Авторы: Абдувалиев, Баратов, Икрамов, Файзиев, Шамшидинов

МПК: A01D 46/16

Метки: аппа-pata, хлопкоуборочного, шпиндель

...цилиндрической оболочки.На чертеже изображена кинематическая схема шпинделя.Шпиндель имеет приводной ролик 1, неподвижно сопряженный с верхней частью 2 несущего стержня, к которому прикреплен оболочковый захватывающий элемент 3. Нижний конец последнего закреплен в нижней части 4 стержня, установленной неподвижно на пальце 5 нижнего диска 6 шпиндельного барабана. Антиинерционная средняя часть 7 стержня, расположенная между верхней 2 и нижней 4 частями его, соединена с ними шарнирно.Приводной ролик 1, контактируя с ремнями прямого и обратного хода, приводит захватывающий элемент 3 в реверсивное движение вокруг оси. При этом средняя антиинерционная часть 7 стержня при разгоне либо остается неподвижной; относительно собственной оси, либо...

Номер патента: 799940

Опубликовано: 30.01.1981

Авторы: Гольденберг, Файзиев, Чернов, Ширяев

МПК: B24B 31/06

Метки: вибрационнойочистки

...выходное отверстие патрубка подачи 20абразивной среды направлено во внутрьемкости,На чертеже изображена схема установкиУстановка состоит из ванны 1 сабразивной средой 2, подвески 3 длякрепления очищаемого изделия 4, иперфорированной емкости 5. Подвеска3 связана с вибратором 6 и крепитсяк крюку 7 подъемного устройства. Пат-ЗО рубок 8 для подачи абразивной средж из бункера 9 направлен в емкость 5. В дно ванны встроен патрубок 10.Изделие 4 устанавливается на подвеску 3 и с помощъю крюка 7 опускается в емкость 5, выполненную иэ сетки, куда подается из бункера 9 абразивная среда 2, которая заполняет емкость 5 и ванну 1 через отверстия сетчатого контура емкости 5, Включается вибратор б. Укрепленное изделие 4 вибрирует, происходит его...

Номер патента: 791310

Опубликовано: 30.12.1980

Авторы: Абдувалиев, Баратов, Файзиев

МПК: A01D 46/16

Метки: барабана, вертикально-шпиндельного, привод, хлопкоуборочного, шпинделей

...при атом шарики расположены на разных уровнях, для обеспечения переключения подвижных полумуфт,Недостатком известного привода является жесткость его обоймы, не обеспечивающая необходимой плавности набегания подвижных полумуфт на шарики, чтоснижает надежность его в работе.Белью изобретения является повышение надежности привода за счет обеспечения плавности набегания полумуфт нвшарики,Указанная цель достигается тем, чтокольцевая обойма выполнена по окружности из секций, каждая из которыхснабжена упругим элементом в виде скобы, посредством которой секция связанас корпусом барабана.На фиг. 1 изображена дорожка, видсверху;на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - секция обоймы с шврикамиа на фиг. 4 - разрез Б-Б на фиг. 3,Направщаошая...
