Номер патента: 970008

Опубликовано: 30.10.1982

Авторы: Генкин, Елезов, Зайкова, Фридман

МПК: F16F 15/03

Метки: автоматическим, амортизатор, управлением

...Подписное Заказ 8354/42 ж 990 1 Патент", г. Ужгород, ул. Проектная, 4 3 9700 тор 8, блок 9 управления, входы которого соединены с динамометрами 1 и 5, а выход подключен к вибратору 8.Амортизатор работает следующим образом. 5Колеблющийся объект 3, деформируя упругий элемент 2, создает силовое вибрационное возбуждение изолируемого объекта 4, амплитуда и фаза которого измеряются с помощью электромеханичес О кого динамометра 1. Сигнал с динамометра 1 через блок 9 управления подается на вибратор 8. Параметры блока 7 управления выбираются так, что при отсутствии наклона основания изолируемого объекта 4, усилия, возбуждаемые вибратором 8 в диапазоне вибрации, близки по величине и противоположны по направлению силам, передаваемым на...

Номер патента: 971117

Опубликовано: 30.10.1982

Автор: Вильхельм

МПК: F16F 1/18

Метки: опора

...(соосных) заклепок или винтов, гильз или шайб.На чертеже изображена предлагаемая опора, общий вид.Опора содержит управляемую манипулятором 1 опорную ленту 2 и дополнитег ную опорную ленту 3, амортизирующий3 97111 элемент, выполненный в виде перемычек 4 - 9, натяжное устройство 10, выполненное в виде рычажных ножниц, натяжные ленты 11 и 12, размещенные под опорными лентами 2 и 3, и Фиксаторы 13 и 14, установленные по длине опорных 2 и 3 и натяжных 12 и 11 лент.Устройство работает следующим образом,При повороте винта 15 посредством 30 рукоятки или маховика (не показано) в ,направлении стрелки 16 рычаги 17 - 20 перейдут в свое натянутое положение так, что шарнирно связанные с ними перемычки 9 отойдут или етожмутся одна, 15 от другой,...

Номер патента: 972167

Опубликовано: 07.11.1982

Авторы: Бринза, Москалева, Парфенов, Утепов

МПК: F16F 15/10

Метки: гашения, звуковых, колебаний

...конгруэнтной корпусной щели, на внешней поверхности которого жестко закреплены винты, размещенные в сквозных пазах корпуса.На чертеже изображен общий вид устройства.Устройство содержит корпус 1 с продольной сквозной щелью 2 и сквозными па 2зами 3, эластичные демпфирующие кольца 4 с винтами 5.Устройство работает следу(ошим образом,Пруток (на чертеже не показан) и предназначенный для обработки, вставляется вкорпус 1 через щель 2. Поворачивая демпфирующие элементы, производят перекрытие щели, фиксируемое винтами 5. При вращении прутка в корпусе, демпфирующие элементы воспринимают ударное воздействиепрутка и гасят таким образом возбуждаемые прутком шумы,Технико-экономический эффект устройства заключается в значительном упрощении...

Номер патента: 973967

Опубликовано: 15.11.1982

Автор: Попов

МПК: F16F 5/00

Метки: демпфер, пневматический

...время какплунжер 2 перемещается относительнонего. 15Таким образом, сопротивление сжатию.пневматического буфера пропорциональносумме площадейплунжера 2 и поршня 4,а также давлению в пневмосистеме локомотива. 20По окончании восприятия энергии удараначинается процесс восстановления демпфера в нейтральное (исходное) положениепод действием сжатого воздуха. Из пневмосистемы локомотива воздух через отверстие 7 попадает в полость 6 и вызывает сдвиг плунжера 2 вправо. Одновременно через отверстие 5 сжатый воздухпоступает в камеру 3 и также вызываетсдвиг плунжера 2 вправо. 30Восстанавливающий эффект камеры 3низок, так как малая площадь сечения отверстия 5 является причиной малой егопроизводительности по воздушной струе.Вследствие этого усилие...

Номер патента: 973968

Опубликовано: 15.11.1982

Автор: Савин

МПК: F16F 9/18

Метки: амортизатор, действия, разового

...демпфирования ударов лишь за счет дросселирования по- глощающей среды.Цель изобретения - повышение эффек тивности функционирования амортизатора.Указанная цель достигается тем, что демпфирующее устройство амортизатора выполнено в виде эластичного шланга перемеиного сечения, причем в шланге уо 20 тановлен с натягом поршень.На чертеже схематически изображено предлагаемое устройство.10 Устройство .работает следувяцим абразомвПервоначальное положение поряпе 4 со штоком 5 - верхнее, так как давление поглощающей среды, создаваемое статической нагрузкой на шток 5, ие превышает минимального давления, достаточного для преодоления сил трения поршня 8 в шланге 7.При ударной нагрузке на шток 5 давление среды 2 резко увеличивается, его си Амортизатор...

Номер патента: 973969

Опубликовано: 15.11.1982

Авторы: Гудонис, Ковалевич, Пашкявичюс, Рагульскис, Стульпинас, Юренас

МПК: F16F 15/03

Метки: виброизолятор, управляемый

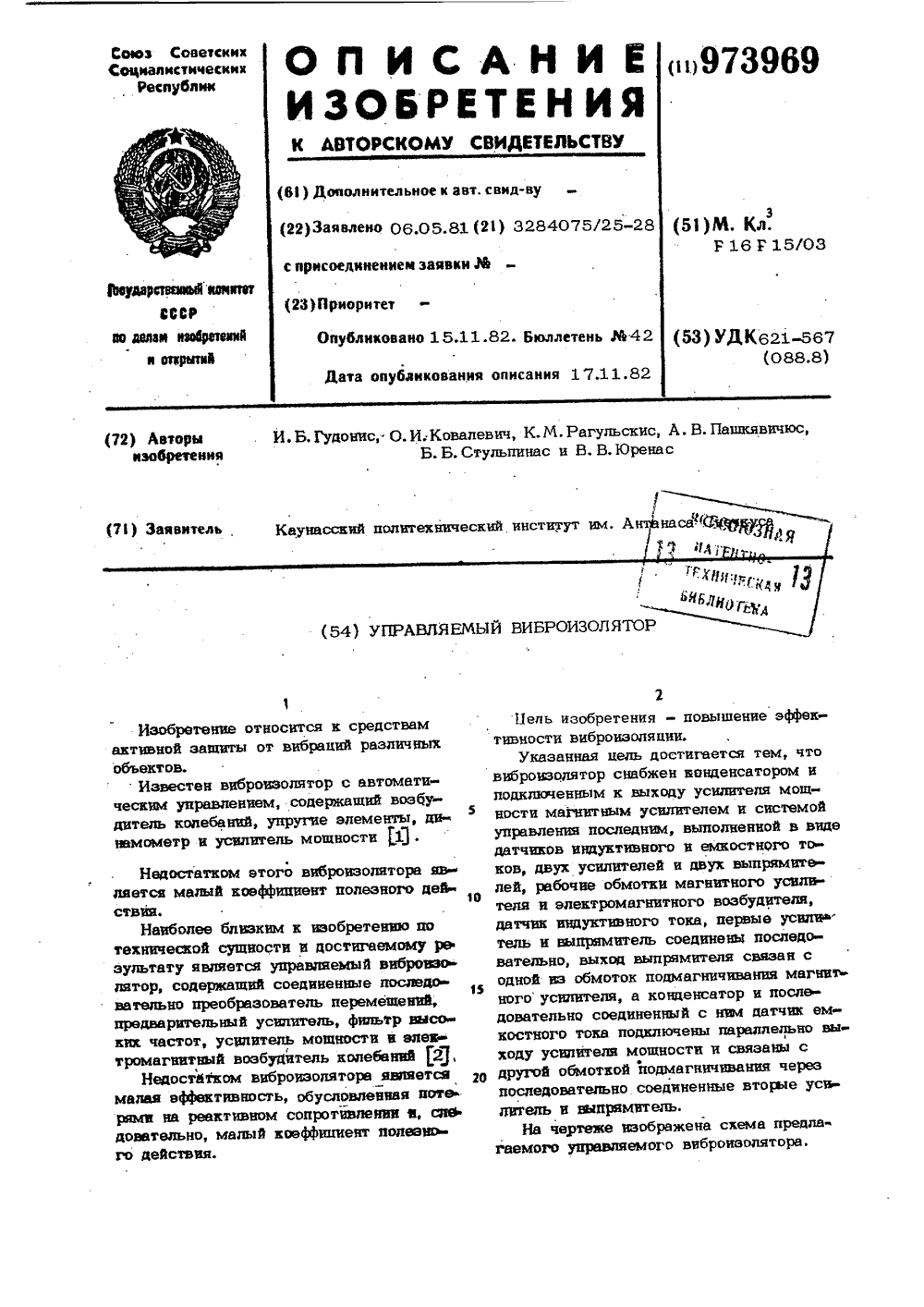

...8 включены так, что магнитныепотоки, создаваемые обмотками 10 и 18,складываются, а поток, создаваемый обмоткой 11, вычитается из суммы потоков,Управляемый виброизолятор работает следующим образом.Сигнал с преобразователя 1 перемещения через предварительный усилитель 2 и фильтр 3 высоких частот поступает на усилитель 4 мощности, напряжение с которого подается на возбудитель 5 колебаний. При изменении индуктивности рабочей обмотки 9 магнитного усилителя 8, на выходе усилителя 4 мощности достигается резонанс токов. Начальная величина индуктивности рабочей обмотки 9 магнитного усилителя 8 задается постония. С ее помощью устанавливается резонанс токов на определенной частоте. С уходом часч;оты вверх, начинает преобладать индуктивное...

Номер патента: 973970

Опубликовано: 15.11.1982

Автор: Рахманов

МПК: F16F 15/30

Метки: супермаховик

...изобретениярукпии и снижение трудты ления супермаховика.Указанная цель достигается тею, что г в супермаховике, содержащем ступицу с в- уо диском, имеющем радиальные вюрезы иобод, жаполненный в виде намотки из высокопрочной ленты, диск выполнен в виде двух тарелок, обращенных друг к другу большаки основаниями и образующих3 )73со ступицей полость, в которой расположен обод,На фиг. 1 схематически изображенпредлагаемый супермаховик, продольныйразрез; на фиг, 2 - вид А на фиг, 1,Супермаховик содержит ступицу 1 сдиском 2, имеющем радиальные вырезы,3и обод 4, выполненный в виде намоткинз высокопрочной ленты. 5, Диск 2 выполнен в виде двух конусных тарелок 6 и 7,обращенных друг к другу большими основаниями и образующих со ступицей 1 полость,...

Номер патента: 973971

Опубликовано: 15.11.1982

Авторы: Кисель, Меликов

МПК: F16F 15/30

Метки: маховик

...содержит корпус 1, размещенный в нем вал 2 и аккумулирующий элемент 3, жестко закрепленный на валу 2.Аккумулируюший элемент 3 выполнен ввиде состоящих из плоских упругих плас- Эотин 4 и расположенных в равномерно распределенных по окружности радиальных плоскоотях пакетов 5, сопряженных между собойбоковыми гранями 6 и жестко закрепленныхсредней частью 7 на валу 2 при помоши обоймы 8, вставок 9 и фиксирую 1 цих элементов10, преимущественно, в виде гаек.При этом, вставки 9 выполнены в видеусеченных пирамид с количеством граней1 1 по числу пакетов 5, концвнтричноустановлены на валу 2, жестко закреплены на последнем и зеркально расположены по отношению друг к другу меньшими основаниями 12, а сопрягаемые поверхности 13 и 14 обоймы 8 и...

Номер патента: 976149

Опубликовано: 23.11.1982

Автор: Рахманов

МПК: F16F 1/14

Метки: амортизирующее

...с опорами 7 и,8, а другие их концы соединены с основанием 9, торсионы 10 и 11, одни концы которых закреплены в одноименных рычагах 1-4 каждой пары, а их средняя часть закреплена в основании 9, Рычаги 1-4 расположены попарно перекрестно в параллельных плоскостях.Устройство работает следующим образом.149 Амортизирующее устройство, содержащее рычаги, одни концы которых шарнирно связаны с.фрикционными ползунами,взаимодействующими с опорами, а другие их концы соединены с основанием,10 о т л и ч а ю щ е е с я тем, что, сцелью повышения демпфируюшей способ.ности, рычаги расположены попарно перекрестно в параллельных плоскостях, аустройство снабжено торсионами, одни1 концы которых закреплены в одноименных рычагах каждой парыих средняячасть - в...

Номер патента: 976150

Опубликовано: 23.11.1982

Авторы: Гусева, Лавров, Малоземова, Рудяк, Талышинский

МПК: F16F 1/34

Метки: вибропоглощающее

...4 представляет собой вибропоглощающую полимерную пленку с коэффициентом механических потерь, не ме . нее 0,9.Устройство работает следующим обраПри воздействии циклических нагрузокследние создают изгибные деформации976150 4о- Формула изобретения 1, Патент ФРГ119506625кл. 6 42 Я, 1/10, 1965 (прототип). гофрированных элементов 2 и 3 с погл щением колебательной энергии. Поскольку вязкоупругие прокладки 4 расположены между гофрированными элементами 2 и 3 и плотно сопряжены (склеены), то сдви говые деформации вязкоупругих прокладок 4 обусловливают поглощение колебательной энергии. Габаритные размеры высота) устройства снижается в два раза, При этом происходит увеличение поглощаемой энергии вязкоупругих прокладок 4 за счет большой...

Номер патента: 976151

Опубликовано: 23.11.1982

Авторы: Антипов, Беликов, Дрожжин

МПК: F16F 7/00, F16F 7/12

Метки: демпфирующей, полупроводниковой, струны

...на тарели напылительного вакуумного поста. Кристалл к захватам машины жестко крепится керамическим клеем. По достижении необходимой температуры кристалл пластически 50 деформируют при одновременном действии двух нагрузок: статической нагрузке растяжения и циклической нагрузке кручения, Затем образец разгружают и охлаждают вместе с печью в течение нескольких минут. Пластическая деформация в установке может проводиться неоднократно. Суммарная величина ее находится в пре 51 4делах 3-15% и зависит от степени нужной демпфирующей способности образца,Качество и величину демпфирующейспособности образца контролируют после его охлаждения непосредственно в установке методом внутреннего трения. При необходимости путем повторного .пластического...

Номер патента: 976152

Опубликовано: 23.11.1982

Авторы: Боровиков, Савин

МПК: F16F 9/18

Метки: буфер, гидравлический

...сопротивлениясжатия буфера от скорости перемещенияпоршня 2. Одновременно вязкая средаперетекает из полости 1 2 в полость 1 3через зазор 16 между тарелками 1 1 снаименьшей толщиной, сТык между которыми под действием повышенного внутреннего давления раскрывается. По мере сжатияпакета упругих элементов 10 сжатиеупругого элемента 10, образованноготарелками 11 с наименьшей толщиной,увеличивается в большей степени, чемдеформация упругих элементов 3.0, образованных тарелками 11 большей толщины. Клапанная пара "клапаь-седло"(верхняя проставка 14 и поршень 2) закрывается, перетечки вязкой среды междутарелками 11 с наименьшей толщинойпрекращаются. Дальнейшее воздействиеудара по штоку 3 приводит к открытиюстыка между тарелками 11...

Номер патента: 977861

Опубликовано: 30.11.1982

Авторы: Дьяченко, Ефимов, Лаврентьев, Стецко

МПК: F16F 1/14

Метки: вал, торсионный

...фиг. 1 изображен торсионный вал, общий вид; на фиг. 2 - центральная часть вала, вариант.Торсионный вал содержит шлицевые головки 1 и 2 и расположенную между ними центральную часть 3 с винтовыми канавками 4 на наружной поверхности. В винтовые канавки 4 установлен упругий элемент 5, обладаюший внутренним трением при его демпфировании. В качестве упругого элемента может быть применен эластичный материал, например резина, полиуретан, или вулколан. В этом случае упругий элемент может охватывать всю центральную часть 3 торсионного вала и быть прикреплен кнических приводах, например в трансмиссиях тяговых и транспортных средств,для гашения в них крутильных колебанийи тем самым для снижения их динамической нагруженности путем...

Номер патента: 977862

Опубликовано: 30.11.1982

Авторы: Гольдин, Заболотный, Розенталь, Червоненко

МПК: F16F 1/36, F16F 13/00

Метки: виброизолирующая, опора

...1 упругих элементов 2 и 3, каждый из упругих элементов в местах крепления имеет утолщения 4 и 5, на контактирующих поверхностях 6 которых выполнены впадины 7 и 8, расположенные перпендикулярно действию нагрузки и размещенные таким образом, что впадины 7 одной поверхности смещены относительно впадин 8 другой, и разделяю щие прокладки 9 и 10, установленные в оместах крепления упругих элементов.При работе виброизолирующей опорыпроисходит перемещение колебательного характера одного основания 1 1 относительно другого 12, которые обуславли3 97786 вают деформации упругих элементов 2 и 3. При этом деформируется объемвоздуха, заключенный во впадинах 7и 8 утолщений 4 и 5 и полостях 13между упругими элементами 2 и 3, что вызывает его...

Номер патента: 977863

Опубликовано: 30.11.1982

Авторы: Ажмегов, Гокк, Ковалев, Харин

МПК: F16F 9/48

Метки: амортизатор, гидравлический

...2 перемещаются в цилиндре 1. Дроссельные иглы 11 и 12, которые могут быть коническими, гиперболическими и т.д., изменяют проходные сечения дроссельных отверстий 6 и 7. Для указанной конструкции амортизатора это означает, что при повышении уровня перемещения штока 3 с основным поршнем 2 усилие на штоке 3 также повышается. При ходе поршня 2 вверх жидкость из надпоршневой полости А через дроссельные отверстия 6 и 7,перетекает в подпоршневую полость Б, при этом недостающий объем жидкости поступает в полость Б из компенсационной полости 14 по гибкой трубке 16 через клапан 17. При ходе основного поршня 2 вниз жидкость иэ полости Б перетекает через дроссельные отверстия 6 и.7 в полость А, При этом вместе со штоком 3 опускается на резиновом...

Номер патента: 977864

Опубликовано: 30.11.1982

Авторы: Ажмегов, Гокк, Ковалев, Харин

МПК: F16F 9/50

Метки: амортизатор, гидравлический, телескопический

...16, котороеустановлено на штоке 3 с натягом, аизлишний объем жидкости сливается изполости Д в компенсационную камеру 26,Движение поршня 2 обуславливает зарядку энергоаккумулятора 4 жидкостьюс определенным давлением, поддерживаемом на нужном уровне, например, с 10 помощью клапана 27, Энергия давленияможет быть, например, аккумулированагазом, отделенным от жидкости эластичной диафрагмой 28.Датчик резонанса, состоящий из ма ховика 12 и спиральной пружины 13,настроен на собственную частоту колебаний сиденья. Маховик 1 2 за счет дисбаланса массы имеет эксцентриситет Впри этом центр масс маховика 12 распо 20 ложен в точке М, а ось маховика проходит через точку О, Линейные колебанияпо оси У вызывают угловые колебанияс.- "К маховика,...

Номер патента: 977865

Опубликовано: 30.11.1982

Авторы: Генкин, Колобашкин, Тихонов, Чистяков, Щеголев, Яблонский

МПК: F16F 13/00

Метки: подвеска, упругая

...в кольце, а однапара вьлолнена подвижной, относительнодругой и направлении оси подвески,На фиг. 1 изображена упругая подвеска, общий вид; на фиг, 2 - то же, видсверху; на фиг. 3 - упругая подвеска;на фиг. 4 - подвеска с разъемной крестовиной, вид сверху: на фиг. 5 - упругая подвеска; на фиг, 6 упругая подвеска, вид сверху.Упругая подвеска (фиг.1) состоит изкорпуса 1, подвижной втулки 2, крышки3 упругих элементов 4, регулировочных и крепежных деталей 5 и 6, Упругие элементы 4 установлены равномернопо окружности между крышкой 3 и втулкой 2, между корпусом 1 и втулкой 2под углом к продольной оси упругой подвески.В упругой подвеске (фиг. 3) корпус икрышка представляют собой одну деталь7, а втулка выполнена в виде разъемнойкрестовины...

Номер патента: 977866

Опубликовано: 30.11.1982

Авторы: Гонорадская, Павлов, Токарев, Щекин

МПК: F16F 15/00

Метки: вибродемпфирующего, изделие, нанесения, покрытия

...тем,что в способе нанесения вибродемпфи- .руюцего покрытия на изделие, заключающемся в том, что иэделие нагревают и расплавлением наносят слой вибродемпфирующего материала, порошокиз вибродемпфируюцего материала посыпают на поверхность работающегоизделия, а нагрев осуществляют последующим кратковременным тепловым импульсом.Технология описанного способа состоит в следующем. Вибродемпфируюций материал измельчают до порошкообразного состояния, далее включают вибрируюцее изделие в работу и посыпают его поверхность порошком из вибродемпфирующего материала. При осыпании поверхности вибрирующего изделия вибродемпфирующим материалом, порошок располагается в неподвижных (узловых) линиях колебаний. При расположении вибродемпфи" рующего...

Номер патента: 977867

Опубликовано: 30.11.1982

Авторы: Адашкевич, Вовнейко, Зайкин, Козловский

МПК: F16F 15/00, F16F 15/03, F16F 9/50 ...

Метки: виброгаситель

...разного ди,аметра с подпружиненными поршнями 3 и 4, над- и подпоршневые полости которых соответственно соединены каналами 5 и 6, электромагниты 7 и 8, подвижные сердечники которых (не показаны) жестко связаны с торцами поршня 4 цилиндра 2, датчик 9 давления, установленный в полости 10 цилиндра 1, усилитель 11, вход которого связан с датчиком 9, а выход - с электромагнитами 7 и 8. Поршень 3 подпружинен упругими элементами 12 и 13, а поршень 4 - упругими элементами 14 и 15.977867 Составитель А,Андреев .едактор А.Ворович Техред Е,Харитончик Корректор А;Гриценко Подписикомитета СССРоткрытийая наб., д, 4/5 илиал ППП "Патент", г. ужгород, ул. Проектная, 4 Виброгаситель работает в пассивном и активном режимах,В пассивном режиме...

Номер патента: 977868

Опубликовано: 30.11.1982

Авторы: Горьков, Козлов, Лещенко, Перегудов, Резников, Чирьев

МПК: F16F 15/02

Метки: оператора, площадка

...упорами 7 с упругими элементами 8. Стержень 9 расположен в овальном отверстии 10 основания 1. В узлах опор б имеютсяотверстия, через которые проходитканат 4, образуя петли 11, за кото- .рые подвешена опорная плита 2Для снижения коэффициента трениямежду поверхностью основания и упругими элементами внутренняя поверхность основания покрыта антифрикционным материалом. Площадка работает следующим образом. 40При приложении статической нагрузки от защищаемого объекта (непоказан) в любой точке плиты,последняя, обладая гибкостью, получает статический прогиб, деформирует при этом упругие элементы 3, закрепленные на плите и свободно опирающиеся на основание 1; вводит ихв область кваэинулевой жесткости,благодаря чему вынужденные вертикальные...

Номер патента: 977869

Опубликовано: 30.11.1982

Авторы: Ведерников, Резников

МПК: F16F 15/04

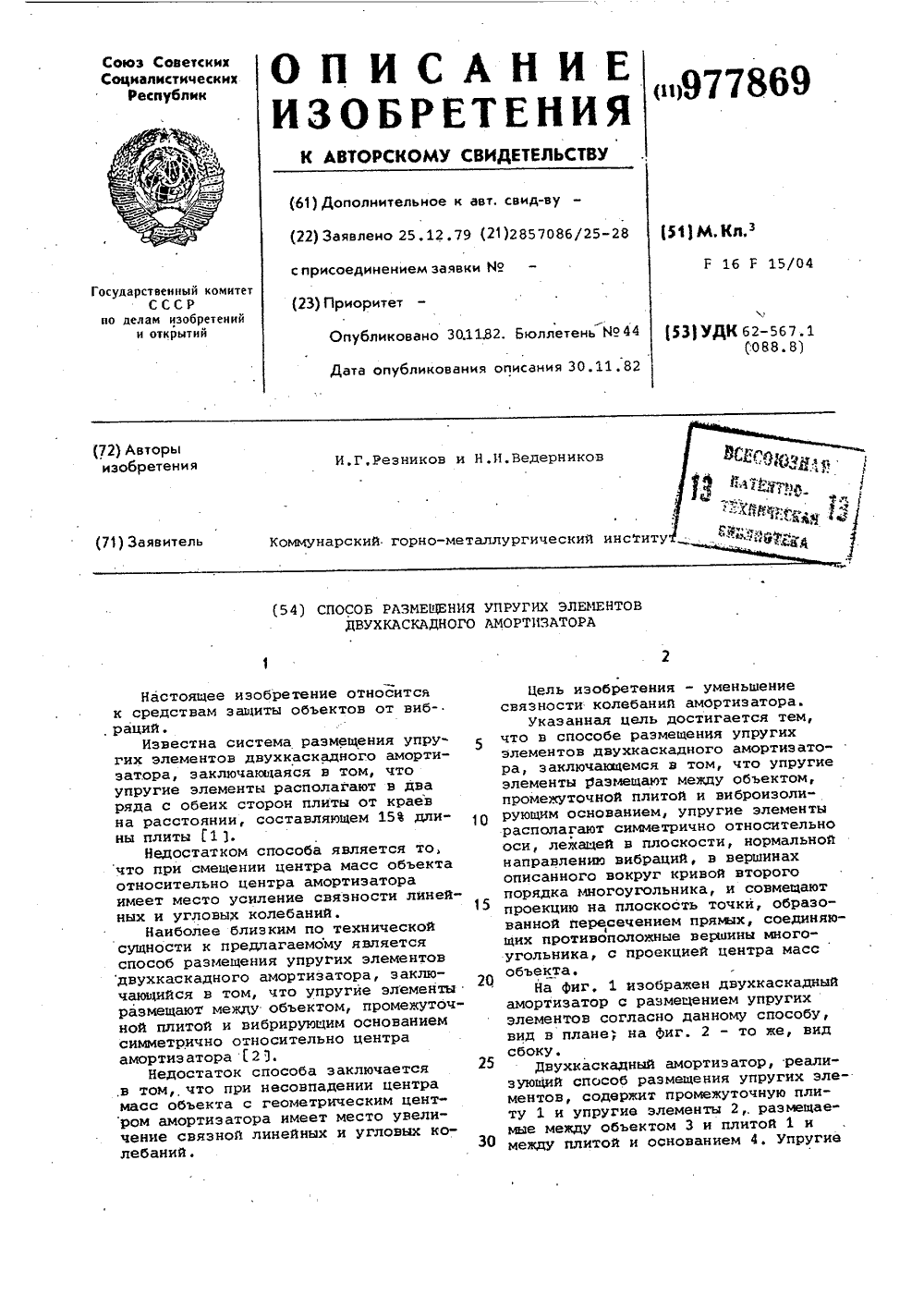

Метки: амортизатора, двухкаскадного, размещения, упругих, элементов

...в вершинахописанного вокруг кривой второгопорядка многоугольника, и совмещаютпроекцию на плоскость точки, образованной пересечением прямых, соединяющих противоположные вершины многоугольника, с проекцией центра масс20 объекта.На фиг, 1 изображен двухкаскадныйамортизатор с размещением упругихэлементов согласно данному способу,вид в плане; на фиг. 2 - то же, видсбоку.Двухкаскадный амортизатор, реализующий способ размещения упругих элементов, содержит промежуточную плиту 1 и упругие элементы 2 размещаемые между объектом 3 и плитой 1 имежду плитой и основанием 4. Упругие977869 10 иг,1 Составитель А.Андрееведактор А.Ворович Техред Е.Харитончик Корректор А.Гриценко аз 9184/51 Тираж 990 Подп ВНИИПИ Государственного комитета СССР по делам...

Номер патента: 979750

Опубликовано: 07.12.1982

Авторы: Добряк, Костоглодов, Павлов, Токарев, Щекин

МПК: F16F 3/04

Метки: виброизолирующая, опора

...упругими элементами, сОединяющими дугообразные части 8-образных элементов и обращенными выпуклостью к вогнутости последних. На чертеже изображена виброизолирующая опора, общий вид. 2Виброизолирующая опора содержит два опорных элемента 1 и 2, опорный элемент 2 связан с колеблющимся объектом (не показан), упругие элементы 3, 4 8 в образн формы, размещенные между опорными элементами 1 и 2 и скрепленные с ними, дополнительные дуговые упругие элементы 5, 6 соединяющие дугообразные части 8-образных упругих элементов 3, 4 и обращенные выпуклостью к вогнутости последних. Дуговые упругие элементы 5, 6 прикреплены к дугообразным частям 8-образных упругих элементов 3, 4 (не показано).Виброизолирующая опора работает следующим образом. 5При установке...

Номер патента: 979751

Опубликовано: 07.12.1982

Авторы: Антипов, Епифанов, Росляков, Чернышев

МПК: F16F 9/04

Метки: пневматическая, подвеска, сидения, средства, транспортного

...каналом с подушкой сидения и размещенной в спинке.На фиг. 1 изображен один из вариантовпредлагаемого конструктивного решения подвески сидения; на фиг. 2 - упругая характеристнка подвески; на фиг. 3 - допол-5 нительная камера, выполненная с подлокотниками как единое целое.Пневматическая подвеска состоит из деформируемой камеры 1, представлябой подушку сидения, дополнителмеры 2 и замкнутой оболочки 3 изнепроницаемого материала, соединналом 4 с подушкой сидения 2.Дополнительная камера 5 представляетсобой спинку, которая также может быть выполнена заодно с подлокотниками 6.979751 Формула изобретения ВНИИПИ Заказ 93 8/21 Тираж 990 Подписное Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 В ненагруженном состоянии давление в камере 1...

Номер патента: 979752

Опубликовано: 07.12.1982

Авторы: Горбачев, Жогов

МПК: F16F 13/00

Метки: амортизатор

...размещенный между стенками стаканов и основание, Наружный стакан выполнен из двух частей, соединенных между собой в плоскости, проходящей через ось амор- З 0 тизатора и основание, и пальцем,перпендикулярным указанной плоскости.На фиг. 1 изображен амортизатор;на фиг. 2 - то же, вид сверху.Амортизатор содержит коаксиальноустановленные стаканы 1 и 2, упругийэлемент 3, размещенный между стенками стаканов. Стакан 2 выполнен,издвух частей 4 и 5, соединенных междусобой пальцем 6. Амортизатор содержит также основание 7.Амортизатор работает следующимобразом.При действии нагрузки стакан 1 перемещается в направлении действиянагрузки, сдвигая и сжимая упругийэлемент 3.Обеспечение необходимой жесткостиамортизатора производится при...

Номер патента: 979753

Опубликовано: 07.12.1982

Авторы: Гуров, Корнован, Нерубенко

МПК: F16F 15/03

Метки: гаситель, колебаний

...размещаемый между объектом и другим электромагнитом (,2),На чертеже показана схема гасите 20 ля колебаний,Гаситель колебаний содержит стойки 1, закрепляете на объекте 2,электромагнит 3, установленный настойках в плоскости, перпендикулярнойнаправлению колебаний объекта,другой электромагнит 4, взаимодействующий с первым, упругий элемент ввиде двух плоских пружин 5 и 6, концы которых закреплены на стойках 1,.а средние части жестко связаны сЗ 0,электромагнитом 4. Недостаток устройства заключается в малой эффективности из-за йаличия сложной системы подвески другого электромагнита.Целью изобретения является повышение эффективности гашения колебаний. Николаевский ордена Трудового Красного Знаменикораблестроительный институт им. адм....

Номер патента: 981735

Опубликовано: 15.12.1982

Авторы: Буланов, Скиндер

МПК: F16F 5/00

Метки: амортизатор, гидравлический, телескопический

...к запорным элементам и контактирующую споследними.На фиг. 1 изображен предлагаемыйамортизатор; на фиг. 2 - поршеньамортизатора с клапаном отбоя; нафиг. 3 - то же, с клапаном отбоя,выполненным в виде набора дисков.Гидравлический телескопическийамортизатор, содержащий резервуар 1,цилиндр 2, расположенные в нем шток3 с поршнем 4, имеющим перепускнойклапан 5 и клапан отбоя, выполненный в виде стержня б с головкой 7, 25 имеющей выпуклую поверхность, ивключающий установленные в подводящих каналах 8 по периферии поршня 4Конические запорные элементы 9, ивзаимодействующий с клапаном отбоя ЗО упругий элемент, выполненный в виде, 981735по крайней мере, одного диска 10, закрепленного на хвостовике 11 штока 3.Амортизатор работает следующим...

Номер патента: 981736

Опубликовано: 15.12.1982

Авторы: Козлов, Козлова, Панов, Резников

МПК: F16F 7/14

Метки: амортизатор

...разрез;на фиг. 2 - один из дисков, вид сверху.Амортизатор содержит две опоры1 и 2, размещенную между ними промежуточную массу, выполненную в видедвух параллельно расположенных дисков 3 и 4, и соединяющие их упругиеэлементы 5, выполненные в виде изог нутых отрезков троса, В дисках 3 и 4выполнены чередующиеся по окружностицилиндрические отверстия б и пазы 7.Упругие элементы 5 жестко закреплены в отверстиях б диска 4. Диски 3и 4 смещены один относительно другого таким образом, что центры отверстий б одного из них совпадают сцентрами пазов 7 другого. В кольцевыхпроточках 8 и 9, выполненных в теле 25 дисков 3 и 4, установлены электромагниты 10 и 11.. Амортизатор работает следующимобразом.При действии на опоры 1 и 2 дина-, 30 мических...

Номер патента: 981737

Опубликовано: 15.12.1982

Авторы: Волков, Зайчиков

МПК: F16F 9/06

Метки: амортизации

...повышается, и.на шток 4 начинает действовать сила, направленная на его выталкивание, При снятии нагрузки под действием этой силы шток 4 возвращается в исходное положение. При подаче давления в канал 11 жидкость поступает в штоковую полость гидроцилиндра В и хвостовик поршня 2 являющегося корпусом гидроцилиндра 8, начинает перемещаться относи" тельно штока 10, неподвижно связанного с корпусом 1 пневмопружины, а шток 4 пневмопружины, связанный посредством упоров 5 с хвостовиком 3 поршня 2, вдвигается внутрь корпуса 1, уменьшая тем самым начальную длину пневмопружины и одновременно увеличивая объем внутренней полости 15 пневмопружины, вследствие чего давление во внутренней полости понижается, и начальное усилие страгивания штока 4...

Номер патента: 983339

Опубликовано: 23.12.1982

Авторы: Еремеев, Закарьян, Краснов

МПК: F16F 1/36

Метки: гашения, демпфер, колебаний, механических, нагрузок, ударных

...упругий элемент 7,Демпфер снабжен также заполненнойдемпфирующей средой дополнительной щкамерой, лполненной в виде телескопически связанных один с другимстакана 8 и цилиндра 9, вторым упругим элементом 10 и поршнем 11 сдросселирующими отверстиями 12, Поршень 11 через шток 13 жестко связанс опорной поверхностью 2. Опорнаяповерхность 1 выполнена в виде втулки, в отверстие которой установленс возможностью перемещения цилиндр 9, 30обхватывающий поршень 11. Упругийэлемент 10 расположен между поршнем11 и стаканом 8, а упругий элемент7 - между цилиндром 9 и опорной поверхностью 2.Демпфер работает следующим образом.При воздействии нагрузки на стакан 8 упругий элемент 10 сжимается,а демпфирующая среда 6 через дросселирующие отверстия 12 в...

Номер патента: 983340

Опубликовано: 23.12.1982

Авторы: Новиков, Сатосов, Эскин

МПК: F16F 15/04, F16F 7/00

Метки: опора, упруго-демпферная

...упруго-демпферной опоры.Упруго-демпферная опора содержит корпус 1, заполненный рабочей средой, и размещенные в нем кольцо 2, установленное на. невращающуюся обойму 33 98334подшипника, втулку М, пластинчатыйгофрированный пакет 5, размещенныймежду кольцом 2 и втулкой 4,В состав конструкции корпуса 1входят фЦсуйочное кольцо 6 и дистан-ционная шайба 7, Корпус опоры устанавливается в корпусе машины 8,На внутренней поверхности втулки 4и наружной поверхности кольца 2 выполнены канавки 9 и 10 в окружном .1 онаправлении глчбиной 0. 1-0, 3 мм и .шириной 5-6 мм. Суммарный зазор 11 и12 между торцами пакета 5 дистанционной шайбой 7 и кольцом 6 корпуса 1составляет величину 0,07"0,08 мм. 13Кроме того, в корйусе машины 8, в кор.пусе опоры 1, во втулке...
