F16F — Пружины и рессоры; амортизаторы; средства для гашения колебаний

Номер патента: 1794217

Опубликовано: 07.02.1993

Автор: Нагорный

МПК: F16F 1/32

Метки: волнистая, кольцевая, пружина

...пружины и выступа наружного ряда,Сущность изобретения поясняется чертежами пружин, изготавливаемых иэ плоских колец выдавливанием выступовконцентричными (кольцевыми) рядами и последующей формовкой волнистых поверхностей:на фиг,1 и 2 изображена на плане и вдиаметральном сечении четырехволноваяпружина с дополнительными выступами,расположенными во внутреннем ряду навершинах второй торцовой поверхности (навогнутых поверхностях вершин - во впадйнах);на фиг,З и 4 на таких же видах - четырехволновая пружина с дополнительнымивыступами, расположенными во внутреннем ряду на вершинах первой торцовой. поверхности (на выпуклых поверхностяхвершин);на фиг.5 и 6 на таких же видах - трехвол- .новая пружина с двумя рядами дополнительных...

Номер патента: 1794218

Опубликовано: 07.02.1993

Авторы: Черкунов, Черкунова

МПК: F16F 9/00

Метки: автодороги, насыпью, труба

...0 автопокрышек в продольном направлении р осуществляется со сжатием посредством продольных. При этом последние имеют П- образный профиль, Кроме того, жесткие соосЮаай ные кольца имеют форму овала, ответного поперечному сечению трубы,На фиг,1 изображена труба; на фиг.2 - эпюра давлений в продольном сечении ав-) топокрышки; на фиг.З - труба под насыпью автодороги; на фиг,4 - вид А на фиг.З.Труба содержит автопокрышки 1, сжатые по оси тягами 2, а поперек - сооснцми кольцами 3 и балками 4 посредством стержней 5 и соединительных элементов 6 с образованием овала, Тяга 2 содержит перпендикулярный ей отрезок 7 и параллель1794218 15 ный ей отрезок 8, охватывающие кольцо 3. Труба установлена большей полуосью овала вертикально в грунтовой...

Номер патента: 1795187

Опубликовано: 15.02.1993

Автор: Кочетов

МПК: F16F 1/00, F16F 1/20

Метки: пружина

...материала между линиями изгиба.Целью изобретения является улучшение динамических характеристик ленточнойпружины путем линеаризации ее упругихсвойств.Сущность изобретения состоит в том,что, кроме известной ленты из упругого материала, последовательно согнутой в противоположных направлениях с образованиемравных по длине участков между линиямисгиба, предлагаемая пружина снабжена дополнительной лентой, аналогичной основной, причем каждый участок одной лентыохвачен двумя соседними участками другой,а каждая линия сгиба параллельна соответствующему охватываемому участку,Пример технической реализации предлагаемой пружины проиллюстрирован нафиг, 1-4, где 1 и 2 - первая и вторая илиосновная и дополнительная ленты соответственно,1795187 В...

Номер патента: 1795188

Опубликовано: 15.02.1993

Авторы: Катанджанц, Ляпунов, Павловскис, Полонский, Рутман, Шляпочников

МПК: F16F 7/00

Метки: амортизатор

...7 штока б и противоположным концам корпуса 1 и крышке 2 может быть выполнено герметичным. Корпус 1 может содержать регулируемый дроссель 11, соединяющий полость 9 с окружающей средой:Повышение эффективности амортизатора при действии сжимающей нагрузки обеспечивается тем, что в устройстве реализуется деформационная характеристика мягкого типа в сочетании с увеличенной степенью возможных деформаций. При этом. при увеличении перемещений штока в направлении замыкания полости происходит уменьшение жесткости упругого элемента по сравнению с жесткостью в недеформированном состоянии, в то время как в аморти Уменьшение этого отношения сверх указанной величины снижает площадь контактирующих поверхностей при отбое амортизатора, что со временем...

Номер патента: 1795189

Опубликовано: 15.02.1993

Авторы: Васильев, Радомский, Фокин

МПК: E02D 27/44, F16F 15/00

Метки: виброизолятор, опоры

...отверстием тарель- "Очатуюпружину, установленную на верхнейчасти корпуса и прикрепленную к нему, анкерный болт, расположенный внутри корпуса по его вертикальной оси, пропущенныйчерез отверстие в тарельчатой пружине и 15соединенный с источником вибрации и размещенный в нижней части корпуса пружинный элемент, соединенный нижний конецанкерного болта с основанием, он снабженплоскими пружинами, расположенными 20внутри корпуса вокруг анкерного болта, приэтом одни концы плоских пружин закреплены на анкерном болте, а другие - на внутренней поверхности корпуса, а пружинныйэлемент выполнен в виде тарельчатой пружины, имеющей центральное отверстие;при этом анкерный болт пропущен через этоотверстие и зафиксирован на тарельчатойпружине.На фиг, 1...

Номер патента: 1795190

Опубликовано: 15.02.1993

Авторы: Гормаков, Камашев

МПК: F16F 15/03

Метки: механики, опора, точной, узлов

...7 опоры установлен коаксиально наружно- быть использована во многих устройствах и му стакану 2 и связан с ним упругими лента- механизмах, где необходимы угловые и ли ми 8, 9, 10, расположенными по радиусу нейные перемещения при полном отсутст- стакановисмещенными наодинаковыерасвии.люфтов, сухого тренияи стояния друг от друга вдоль оси стаканов.пространственного перемещения общей .Лента 8 снабжена устройством предвари. оси вращательного и поступательного дви- тельного нагружения, Вдоль оси опоры межжения опоры""0 дустаканами 2 и 7 установленрегулируемыйУкэзанная цель достигается тем, что .,по длине торсион 12, один конец которогоопора для узлов точйоймеханики, содержа-.жестко крепится к днищу стакана 7, а второй . щэя два...

Номер патента: 1795191

Опубликовано: 15.02.1993

Автор: Соколов

МПК: F16F 15/10

Метки: амортизатор

...нагрузки, что ограничивает область его применения,Цель изобретения - расширение области применения путем обеспечения фиксации подвижной части в произвольном положении относительно корпуса,Поставленная цель достигается тем, что в амортизаторе, содержащем корпус, подвижную часть и установленный между ними с натягом демпфирующий элемент, последний выполнен в виде тел качения, аконтактирующие поверхности тел качения,корпуса и подвижной части выполнены с5 одинаковой или разной степенью эластичности или упругости. Кроме того, образующие контактирующие поверхностейкорпуса и подвижной части выполнены цилиндрическими, а образующие тел качения"О - сферическими.Отличительными от прототипа признаками являются демпфирующий элемент выполнен в виде...

Номер патента: 1796792

Опубликовано: 23.02.1993

Автор: Князев

МПК: F16F 1/06

Метки: вира, ленточная, пружина

...жесткости, приводящая к динамической неустойчивости,Известна также ленточная пружина в виде пластины, один конец которой защемлен в профильной полукруглой опоре, а другой конец является подвижным, Эта пружина является ближайшей к данной по технической сущности и достигаемому результату, принята за прототип.При нагружении подвижного конца пластина (лента) деформируется и происходит укорочение ее эффективной длины в результате постепенного прилегания к профильной опоре, вследствие чего жесткость пружины прогрессивно растет;Недостатком пружины является ограниченная работоспособность вследствие того, что максимальный рабочий момент опредеАЯ ПРУЖИНА "ВИРА" ание: машиностроение, Сущения: ленточная пружина выобразной формы, Концы о...

Номер патента: 1796793

Опубликовано: 23.02.1993

Авторы: Белоусов, Евтушенко, Ротаенко, Сыченко

МПК: F16F 1/18

Метки: рессора

...в том, 1796793что высокопрочный пластик из отвердевшей смолы, армированный стекловолокном, образует замкнутый контур, заполненный сотами.Отличие предлагаемого. способа от способа по патенту СССР заключается в том, что сначала набирают в форме нижние слои рессоры из"кОмпозиционного материала, пропитанного связующйм, затем укладывается сотовый заполнитель и верхние слои таким образом, что они образуют с верхними слоями замкнутый контур, полость которого заполнена сотами. Собранный таким образом пакет подвергают нагреванию под давлейием до полной полимеризации, Недостаток способа, описанного в патенте СССР, заключающийся в необходимости повторения полных циклов полимеризации для составных частей рессоры, в предлагаемом способе...

Номер патента: 1796794

Опубликовано: 23.02.1993

Автор: Рахманов

МПК: F16F 1/34

Метки: упругий, элемент

...Г 1/34, 1975.(57) Использование: в м Изобретение относится к машинострое- нию, а именно к конструкции упругих элементов, предназначенных для амортизации ударных нагрузок.Известна кольцевая пружина, содержащая внутренний и наружный упругие кольцевые элементы с сопрягающимися коническими поверхностями,Недостатком известной конструкции является небольшая величина упругого рабочего хода и высокая металлоемкость. Наиболее близкой по технической сущности к изобретению является упругий элемент выполненный в виде конусной цанги из двух разнонаправленных конусов с продольными прорезями,Цель изобретения - повыш зационной способности.Указанная цель достигает ругий элемент снабжен доп цангой, выполненной аналоги и установленной концентричн...

Номер патента: 1796795

Опубликовано: 23.02.1993

Авторы: Черкунов, Черкунова, Чехалова

МПК: F16F 3/00

Метки: виброизолирующая, опора

...Н 1 3а толщина 11 каждого высиз соотношенияН Кроме того, упругий элемент вы виде отрезков разной толщины. К го, опора снабжена эластичными1796795 Яиг ми, установленными на части упругого элемента и размещенными между выступами.На фиг,1 изображена опора, поперечный разрез; на фиг.2 - вид по стрелке А на фиг.1; на фиг.3 - то же, с упругим элементом 5 в виде отрезков; на фиг,4 - то же. с кольце- образным упругим элементом.Опора содержит основания 1 и 2, на которых выполнены бобышки, образующие впадины 3 и 4 и выступы 5 и 6, смещенные 10 в поперечном направлении, через которые пропущен упругий элемент 7, Упругий элемент может быть выполнен в виде отрезков 8: и 9, заключенных в обоймы 10, которые установлены в гнездах бобышек, Бобышки...

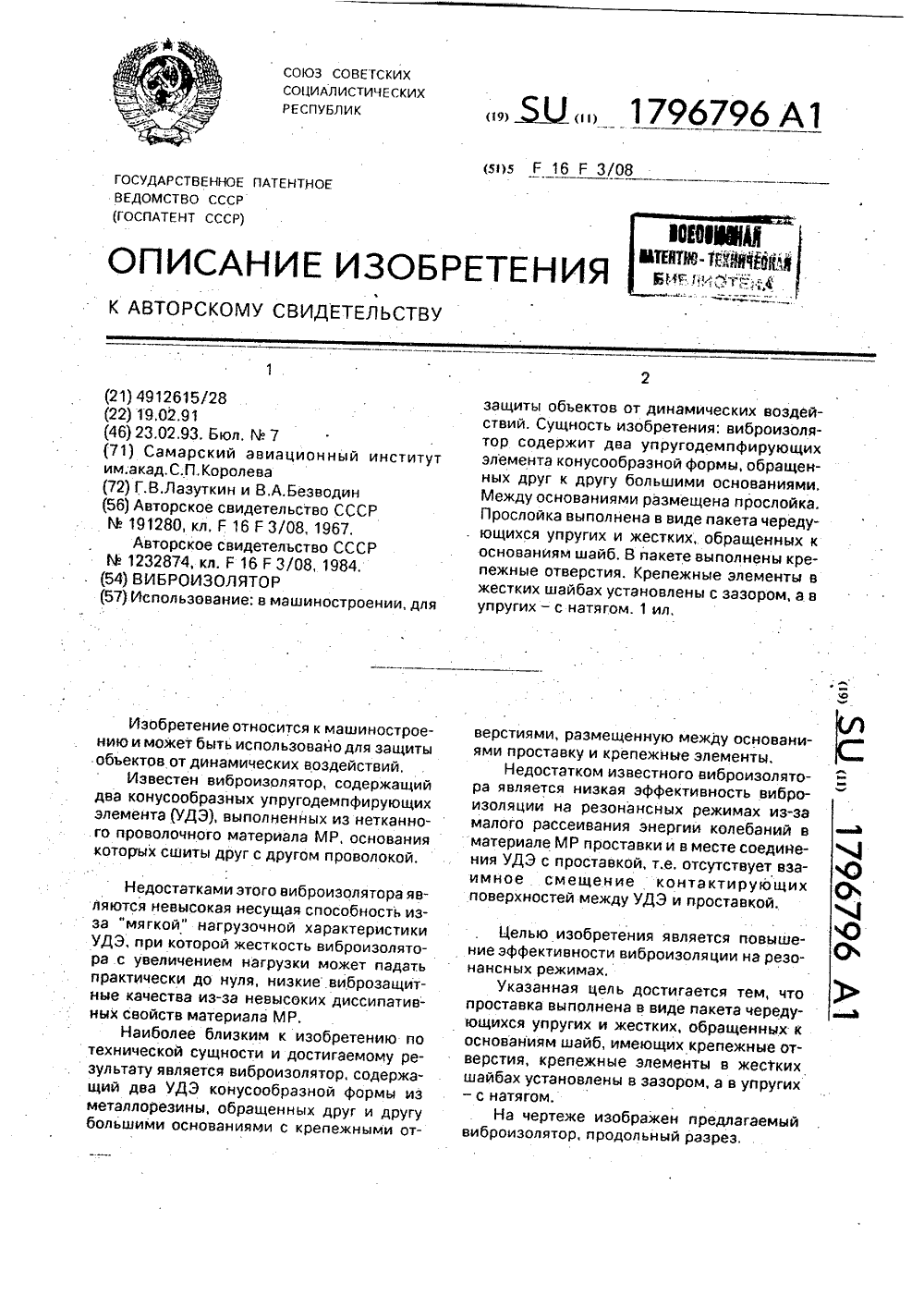

Номер патента: 1796796

Опубликовано: 23.02.1993

Авторы: Безводин, Лазуткин

МПК: F16F 3/08

Метки: виброизолятор

...режимах.Указанная цель достигается тем, что проставка выполнена в виде пакета чередующихся упругих и жестких, обращенных к основаниям шайб, имеющих крепежные отверстия, крепежные элементы в жестких шайбах установлены в зазором, а в упругих - с натягом,На чертеже изображен предлагаемый виброизолятор, и родол ьн ый разрез.1796796 СоставительТехред М,Моргент Редактор Т.Козлова Корректор Н,Милюк аз 638ВНИИПИ Го Тираж Подписноевенного комитета по изобретениям и открыт113035, Москва, Ж, Раушская нэб 4/5 ри ГКНТ СССР оизводственно-издэтельский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 Виброизолятор содержит два УДЭ 1 конусообразной формы из металлорезины с крепежными отверстиями по периферии, между которыми размещена проставка,...

Номер патента: 1796797

Опубликовано: 23.02.1993

Автор: Щербин

МПК: F16F 6/00

Метки: амортизатор

...ъ жидкостью и крышкой 7, что приводит к уве- с,личению напряженности магнитного поля соленоидной катушки, вследствие чего увеличиваются вязкость магнитной жидкости и силы сопротивления; Пределы регулирования вязкости жидкости при заданном токе О соленоидной катушки возможно изменять 4 подвижной частью 8 крышки 7, устанавливая необходимую начальную напряженность магнитного поля.При резких колебаниях поршня в соленоидной катушке наводится ЭДС самоиндукции, которая противодействует изменению величины зазора, что приводитк автоматическому регулированию вязкости жидкости. В амортизаторе в полости 9 может быть вакуум, вследствие чего колебания1796797 Формула изобретения Составитель В,ЩербиТехред М,Моргентал Редактор Т.Козл ектор...

Номер патента: 1796798

Опубликовано: 23.02.1993

Автор: Рахманов

МПК: F16F 7/00

Метки: опора, упругая

...у мент, выполненный в виде рессо ней седловидной частью и загн концами, прикрепленными к Опорная плита прикреплена к с ловидной части. 1 ил. ными к основанию, а опорная плита прикреплена к средней седловидной части.На чертеже изображена упругая опора, общий вид.Упругая опора содержит основание 1, опорную плиту 2 и размещенный между ними упругий элемент 3, выполненный в виде листовой рессоры со средней седловидной частью и загнутыми во внутрь концами 4 и 5, прикрепленными к основанию 1. Опорная плита 2 прикреплена к средней седловид, ной части упругого элемента 3.Опора работает следующим образом.При действии вертикальной нагрузки Р опорная плита 2 перемещается вниз и деформирует упругий элемент 3 с накапливанием в нем потенциальной...

Номер патента: 1796799

Опубликовано: 23.02.1993

Автор: Стариков

МПК: F16F 7/14

Метки: противоударный, упор

...снабжены установленными в отверстиях корпуса втулками, имеющими профилированную внутреннюю поверхность, пальцы выполнены в виде отрезков троса и установлены во втулкахНа фиг,1 изображен общий вид упора; на фиг.2 - сечение А - А на фиг,1.Упор содержит корпус 1 для крепления к амортизируемому объекту и основание 2 для крепления к фундаменту. Гибкие тросовые пальцы 3 установлены во втулках 4 между опорными поверхностями корпуса, 1 и основания 2 и связывают корпус 1 и основание 2 в момент возникновения нагрузки. Втулки 4 имеют внутреннюю профилированную поверхность и с натягом посажены1796799 4 А Щур Составитель Н,Дубовицкая ехред М.Моргентал актор Т.Козлова Т Корректор Н,Милюкова аз 638 Тираж ПодписноеВНИИПИ Государственного комитета по...

Номер патента: 1796800

Опубликовано: 23.02.1993

Автор: Чернышев

МПК: F16F 9/05

Метки: демпфер, пневматический

...с действием восстанавливающей силы (у - х0) и, поэтому, автоколебательный процесс переключения дросселирующего элемента 12 исключается,Когда скорость х основания 1 превысит скорость у основания 2 (точка б), расстояние между ними начнет увеличиваться и давление в рабочей камере 4 падает. Под действием атмосферного давления диафрагма 33 прижимается к днищу клапана 15 и перекрывает отверстия 29 (соответственно и боковой отвод 8). В свою очередь, диафрагма 31 отжимэется от днища клапана 13, открывая отверстия 27, и воздух из атмосферы втягивается через дросселирующий элемент 12 и канал 6 в рабочую камеру 4, В дросселирующем элементе 12 воздух проходит через отверстия 38 и 39 в перегородках 36 и 38 и просачивается через пористый материал 35....

Номер патента: 1796802

Опубликовано: 23.02.1993

Авторы: Рогачев, Ягодкин

МПК: F16F 15/00

Метки: виброзащиты, пространственной

...2 и промежуточногоэлемента 3. Объект снабжен плоскими кронштейнами 4, а промежуточный элемент -кронштейнами 5, Между кронштейнами 4 ипромежуточным элементом 3 расположены 35упругие элементы 6, выполненные в видедвух идентичных и обращенных выпуклымисторонами друг к другу цилиндрическихоболочек. Упругие элементы б расположеныпопарно симметрично относительно кронатейнов и установленны с натягом. Образующие оболочек упругих элементов бпараллельны плоскости кронштейнов 4, вданном случае оси Е 1 (см.фиг,2). Междукронштейнами 1 расположены упругие элементы 7, выполненные аналогично упругимэлементам б. Образующие оболочек элементов 7 параллельны плоскости кронштейнов 5, в данном случае - оси У.Крепление упругих элементов к кронштейнам,...

Номер патента: 1796803

Опубликовано: 23.02.1993

Автор: Гал

МПК: F16F 15/08

Метки: виброизолятор

...частотногодиапазона достигается путем увеличениядиссипации вибрационной энергии в результате повышения внешнего трения между поверхностями упругого элемента в видеполого резинового тора и установленного вего полости с натягом резинового кольцевого элемента. Предварительный натяг рези- "0нового кольцевого элемента даетнелинейность уйругой характеристики засчет использования эффекта Браушвингера,имеющей вид петли гистерезиса. Это позволяет при соответствующем выборе модулей 15упругости материала упругого элемента ввиде полого резинового тора и установленного в его полости с натягом резиновогокольцевого элемента достичь значительного повышению эффективности виброизолятора в различных частотных диапазонахвозмущающих сил. Под действием...

Номер патента: 1796804

Опубликовано: 23.02.1993

Автор: Коротов

МПК: F16F 15/10

Метки: демпферное

...дистанционизирующий материал. Антифрик-. ционньЮ материал представляет собой смесь фторопластас порошкомграфита. Дистанционизирующий материал представляет собой смесь на основе акриловой смо1796804 Демпферное устройство содержитобойму 1 устанавливаемую на валу 2 с зазором 3 между ее поверхностью 4 и поверхностью 5 вала б, Обойма 1 закреплена на валу 2 через демпфирующую прокладку 7 и закреплена между выступом 8 и резьбовым кольцом 9, Обойма 1 выполнена в виде радиально расположенных трубок 10, заполненных антифрикционным материалом 11, а между ними расположен дистанциониэирующий материал.12. Это обеспечивает на участке 13 сплошное кольцо без зазоров между проволочками, что позволяет надежно закрепить обойму 1 на валу 2. На участке...

Номер патента: 1796805

Опубликовано: 23.02.1993

Авторы: Вечирко, Квашин, Коробов, Метелев, Цыбулько

МПК: F16F 15/18

Метки: вращающихся, гашения, колебаний, роторов

...связей с управляющими электромагнитами.Выполнение предлагаемого устройствауказанным образом позволяет по сигналамЗ 0 средства измерения колебаний с электронным блоком производить перемещение (колебание) диафрагмы посредствомэлектромагнитов с механическими связямитаким образом, чтобы при этом осуществля 35 лось перераспределение(смещение) потокаотносительно оси вращения ротора так, чтобы радиальная составляющая силы, дейст-.вующий на ротор с лопатками, возбуждалакомпенсирующие(гасящие) колебания рото 40 ра, синхронно и в противофазе колебаниямротора до дисбаланса. Таким образом, гашение колебаний осуществляется за счетсмешения потока относительно оси вращения ротора, а не за счет дополнительных45 энергетических затрат,...

Номер патента: 1798560

Опубликовано: 28.02.1993

Автор: Машуков

МПК: F16F 1/10

Метки: двумя, состояниями, упругий, устойчивыми, элемент

...он постепенно уменьшает свою кривизну, а края его свободно раздвигаются на опоре, До достижения критической нагрузки упругий элемент 1 работает как пластинчатая цилиндрическая пружина со свободным перемещением кра 2(57) Изобретение относится к машиностроению, а именно к упругим йластинчатым чув-. ствительнымэлементам. Сущность: упругий . элемент выполнен из пластины пружинистой стали, прошедшей следующую обработку: изгиб вокруг оси Х до образования наклепа на лицевой поверхности пластины, а затем изгиб вокруг оси У в обратную сторону до образования наклепа на обратной поверхности, при этом угол между осями Х и У выбран равным 900. 2 ил. ев, При достижении плоского состояния упругий элемент 1 мгновенно выщелкивает, переходят во второе...

Номер патента: 1798561

Опубликовано: 28.02.1993

Автор: Емельянов

МПК: F16F 5/00

Метки: амортизатор, телескопический

...настолько, насколько уменьшается обьем полости 7, а общий обьем всех трех полостей 7, 8 и 12 остается постоянным при любом положении поршня 3. Таким образом, при перемещении поршня не образуются пустоты и не происходит заклинивания,На прямом ходе давление на правый торец золотника 16 больше, чем на левый, так как правая сторона распределителя 6 через отверстие 21 связана с полостью 7, где давление высокое, а левая сторона через отверстия 19 и 20 связана с полостью 8, где давление низкое. Поэтому золотник 16 находится в крайнем левом положении и термокомпенсационная полость 9 подключена к полости 8 по такому пути: отверстие 20, отверстие 19, левые продольные канавки 24, кольцевая канавка 25, два левых отверстия 22, отверстие 23. При...

Номер патента: 1798562

Опубликовано: 28.02.1993

Авторы: Андрияш, Рябцев

МПК: F16F 7/00

Метки: виброгаситель

...изобретения заклю выполнены составн цилиндров, между к на, края которой вь ческой поверхност торцы которых покр териалом, Между и зажаты прокладки и ала, Фигурная пласт риала с высокими З.п,ф-лы, 1 ил. ЛЬносится к области маши- ости к металлообработтения - повышение оты гасителя, Сущность чается в том, что диски ыми из двух одинаковых оторыми зажата пластиступают над цилиндриью дисков, наружные ыты антискачковым маластиной и цилиндрами 3 вязкоупругого материина выполнена из мате- упругими свойствами, 1 Виброгаситель работает след разомПри возникновении изгибн ний борштанги 1 диски 3 движут вофазе с борштангой 1 и у пластинами б о борштангу 1, При исходит сначала деформация, а становление формы пластины б,Упругие своист вающиеся ее...

Номер патента: 1798563

Опубликовано: 28.02.1993

Авторы: Андреев-Андриевский, Каранда, Мансуров

МПК: F16F 7/10

Метки: амортизатор

...при небольших значениях ускорения.Формула изобретения 10Амортизатор, содержащий разьемный.по длине корпус, расположенные в немвстречно две конические пружины и уста-новленный между последними демпфирующий элемент, о т л и ч а ю щ и й с я тем, что, с целью повышения амортизационных свойств, на противолежащих торцах частей корпуса выполнены кольцевые буртики со сквозными отверстиями, расположенными симметрично по окружности буртиков, а демпфирующий элемент выполнен в виде кольцевой пластины со сквозными отвер-, стйями, установленной между коническими пружинами перпендикулярно им,:и двух отрезков троса, пропущенных поочередно через сквозные отверстия кольцевой., плэстинй и каждого из кольцевых буртиков корпуса,г1798563 Составитель А,...

Номер патента: 1798564

Опубликовано: 28.02.1993

Авторы: Безводин, Лазуткин

МПК: F16F 7/14

Метки: виброизоляторов, тросовых, упругофрикционных, формирования, элементов

...пол-: ни 3 и 4 и втулки 6 вместе с навитым на нихыми сьемными стержнями 3 и 4, закреплен- тросом снимают с основания 1.ными на основании 1 с помощью винтов 5 Затем начальный участок троса продеПеред навивкой троса на каждый из вают через внутреннюю полость стержня 4штифтов 2 надевают втулки 6 первой секции со стороны, противоположной месту схода сс фланцами на торцах, . него начального участка троса; а конечныйучасток троса продевают через внутреннююНавивку троса производят и челночном полость стержня 3 со стороны, противопопорядке и начинают с крайнего полого стер- ложной месту схода с него конечного участжйя 4 споследующейукладкойтроса между ка троса, после чего оба стержня удаляютвтулками 6 петлеобразными рядами 7 с ос- при смещении...

Номер патента: 1798565

Опубликовано: 28.02.1993

Автор: Гал

МПК: F16F 15/02

Метки: виброгаситель

...9, изменяя таким образом ихмассами в виде грузов, причем струна 5 и защемление в сквозных отверстиях 8 в маспружина 10 расположены в центральном се 6 в виде грузов. Регулировочные массысквозном отверстии 7 дополнительного гру, состоящие из не менее двух симметричэа 11, Дополнительныйгруз 11 выполнен в 5 ных частей 13 и 14, с помощью разъемных.видеотдельнйхмасс.различной величины и соединений, например резьбовых 15, приразмеров. Грузы б и дополнительные грузы соединяются к массе 6 в виде грузов и таким11 жестко связаны с регулировочнымимас- образом происходит перенастройка.вибросами 12, состоящими из не менее двух сим- гасителя на другую рабочую частоту. Дополметричных частей 13 и 14, с помощью 10. нительные упругие элементы 9,разъемных...

Номер патента: 1798940

Опубликовано: 28.02.1993

Авторы: Гадзиковская, Никифоров, Пентин, Сухарев, Уксусов

МПК: F16F 13/00, H05K 5/00

Метки: аппаратуры, блок, радиоэлектронной

...клеевые слои 7,8.Из-за большого сопротивления слоев 9.10 растяжению, чем сжатию (сжатию чем растяжению) под действием механических колебаний, поступающих от источника вибрации, происходит периодический сдвиг линии нулевых деформаций напряжении 13 в сторону вогнутой 12 (выпуклой 11) поверхности блока (фиг.2,3).В свою очередь,. слои 9, 10 из механически анизотропного материала передают на соединенные с ним вибропоглощающие клеевые слои 7,8 неодинаковые деформации сжатия и растяжения при одинаковых по модулю, но различных по знаку внешних усилиях.Вибропоглощающий материал. клеевых слоев 7,8 обладает способностью необратимо поглощать механическую энергию за счет несовершенной упругости, проявляющейся в нелинейной и неоднозначной...

Номер патента: 1799749

Опубликовано: 07.03.1993

Авторы: Бернацкий, Горбацевич, Исаевич, Ракицкий, Соколовский

МПК: B60G 11/22, F16F 1/18

Метки: подвеска, средства, транспортного

...3, Упругие элементы 2 установлены в кронштейнах 4 рамы 5 транспортного средства с возможностью поворота относительно осей б, Средней частью рессора 1 с помощью скобы 7 и хомутов 8 крепится к балке оси транспортного средства 9. Упругий элемент 2 состоит из гильзы 10, в кото рую помещены отрезки троса 11 различной длины, и подвижного поршня 12 с закр пленными на ней тросами 3.Подвеска транспортного средства работает следующим образом. 20 Под воздействием вертикальных нагрузок тросы 3 получают натяжение и через подвижный поршень 12 воздействуют на отрезки тросов 11, которые в результате этого оздействия получают продольный изгиб и з счет уменьшения расстояния между подвижным поршнем 12 и днищем гильзы 10 позволяют тросам 3 получить...

Номер патента: 1800168

Опубликовано: 07.03.1993

Автор: Шалимов

МПК: F16F 11/00

Метки: автосцепки, аппарат, поглощающий, фрикционно-гидравлический

...2, и поршень 29 с пружиной 30,опирающейся на дно стакана. Камера 28герметизирована уплотнениями 31 относительно распорного элемента 5, Цилиндр 13жестко закреплен внутри камеры 28.4 Распределитель 3 установлен в осевом отверстии 8 распорного элемента 5 и поджат одним концом к нажимной скобе 21 пружиной 35 относительно распорного элемента 5. Другой конец распределителя 3 предназначен для периодического взаимодействия с седлом 33 штока 16 и соединения перепускного канала 4 распределителя 3 с осевым каналом 34 штока 16.Гидравлическая полость 7, камера 28 и полость высокого давления 15 заполнены рабочей жидкостью.Фрикционно-гидравлический поглощающий аппарат автосцепки работает следующим образом.Под действием сжимающей нагрузки перемещается...

Номер патента: 1800169

Опубликовано: 07.03.1993

Автор: Машуков

МПК: F16F 13/00

Метки: амортизирующая, опора

...пазом с изогнутой на 90 перемычкой и с остальной частью пластины, изогнутой под углом относительно поперечной оси. ится сплу(21) 4674176/28(57) Использованшиностроения, ащим устройства станочного и др, оборудования. Сущность; амортизирующая опора включает опорный стержень 1, упругий элемент 2, выполненный из пружинной стали, закрепленный при помощи винтов к станине 4. Опорный элемент крепится на упругом элементе 2 при . помощи развальцовки. При работе амортизирующей опоры упругий элемент своими частями амортизирует различные ударные нагрузки, в т,ч, моментные, например, от вертикальных и горизонтальных усилий. 7 ил. При работе амортизирующей опоры упругйй элемент, являясь пространственной фигурой, различными своими частями...
