F16F — Пружины и рессоры; амортизаторы; средства для гашения колебаний

Номер патента: 1321959

Опубликовано: 07.07.1987

Авторы: Зема, Комаров, Лебедик, Недорезов, Обловацкий, Шевцов

МПК: F16F 1/18

Метки: лист, рессорный

...от его конца и уменьшающиеся повысоте от последнего к месту сопряжения.Кроке того, высота бурта у концанаклонного участка выбрана 0,6-0,9постоянной толщины листа.На Фиг. 1 изображен рессорный ли тобщий вид, на Фиг. 2 - то же, видсверху; на фиг. 3 - схема сборки рессорнь":х листов в пакет,Рессорный лист содержит основания1 и 2 постоянной ширины, Основаниеобразовано участком 3 постоянной толщины Н и наклонными участками ( и 5,сопряженными с последним с двух сторон, Основание 2 выполнено вогнутым.На рессорном листе выполнены бурты6, 7 и 8, 9, расположенные попарно напротиволежащих сторонах наклонных 9 2участков ч и 5 на расстоянии 0,1-0,2 длины наклонного участка от его конца и уменьшающиеся по высоте от последнего к месту сопряжения,...

Номер патента: 1321960

Опубликовано: 07.07.1987

Автор: Лисовский

МПК: F16F 15/04

Метки: амортизатор, двухкаскадный

...И, Николайчук Корректор В, Бутяга Заказ 2740/29 Тираж 811 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-Э 5, Раушская наб д, 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 13219Изобретение относи,ся к средствамзащиты объектов от вибрации.Целью изобретения является повышение эффективности амортизации за счетдополнительного рассеивания энергииколебаний,На чертеже изображена схема двухкаскадного амортизатора.Двухкаскадный амортизатор содержитпромежуточную массу 1 выполненную в 1 Овиде изогнутой трубы, заполненной сыпучим материалом, и упругие элементы2 и 3, предназначенные для соединениямассы 1 с колеблющимся 4 и защищаемым5 объектами....

Номер патента: 1323792

Опубликовано: 15.07.1987

Авторы: Вайда, Керницкий, Плющев, Сикач

МПК: B60N 1/02, F16F 9/04

Метки: пневматический, упругий, элемент

...13 для фиксатора 12. Эластичная торообразная оболочка 1 снабженавентилем 14. Оболочка 1 герметичная, обеспечивает возможность работы подвески вавтономном режиме. Для этого достаточнопри полностью разгруженном состоянииоболочки 1 создать в ее полости незначительное избыточное давление воздуха, примерно 10 кПа.Упругий элемент подвески работает следующим образом.При ходе сжатия кольцевой пуасон 2,перемещаясь вниз, прогибает оболочку 1,уменьшая объем ее внутренней полости,При этом давление воздуха в полости оболочки 1 и сила сопротивления упругого элемента ходу сжатия прогрессивно нарастают,Объем полостей Б и В уменьшается,однако из-за наличия отверстий 9 и 15 давление воздуха в полосгях сохраняется атмосферное.В начале хода отбоя клапан...

Номер патента: 1323793

Опубликовано: 15.07.1987

Автор: Гал

МПК: F16F 15/04

Метки: виброгаситель, струнный

...установленную на объекте 7 раму 8, накоторой закреплены концы струн.Если основные 1 и дополнительные 2 грузы выполнены в виде магнитов или электромагнитов, то виброгаситель содержит магниты или электромагниты 9, установленныев местах крепления струн 3, 4,Струнный виброгаситель работает следующим образом.Под действием возмущающих сил объект7 вибрирует. Его вибрации гасятся за счетколебаний основных грузов 1 на струне 3в режиме антирезонанса, а также за счеткопебаний струны по другим формам, Придвижении объекта 7 основные грузы 1 поверхностями сквозных отверстий контактируют как со струной 3, так и со струной 4 (фиг. 1), которая может испытатьколебания по другой форме по дополнительной по отношению к струне 3 из-за другого вида...

Номер патента: 1325193

Опубликовано: 23.07.1987

Авторы: Кайзерман, Шицман

МПК: F04B 27/02, F16F 15/24

Метки: компрессор, многорядный, поршневой

...- 7, причем цилиндр 3 среднего ряда размещен оппозитно одному из цилиндров 2 крайнего ряда. При 20 этом компрессор снабжен дополнительным цилиндром 20 и размещенным в нем поршнем 21 с шатуном 22, контактирующим с шейкой 18 среднего колена 15, причем дополнительный цилиндр 20 установлен оппозитно другому цилиндру 4 крайнего ряда.Приводной вал 11 снабжен балансировочными грузами 23, закрепленными на его крайних щеках 12 и 13.Многорядный поршневой компрессор работает следующим образом.При вращении приводного вала 11 поршни 5 - 7 и 21 в результате взаимодействия шатунов 8 - 10 и 22 с шейками 11, 18, 19 получают возвратно-поступательное перемещение, обеспечивая попеременное всасывание и последующее нагнетание рабочей среды потребителю. При...

Номер патента: 1325225

Опубликовано: 23.07.1987

Авторы: Варава, Левит, Огурцовский, Соколов, Эстлинг

МПК: F16F 5/00

Метки: гаситель, гидравлический, колебаний

...аналогичный клапан, имеющий упругую конусную тарель 12 с радиальной дроссельной прорезью 3, седло 14 и впускное отверстие 15.Гидравлический гаситель колебаний работает следующим образом.На ходе сжатия иод давлением входягцего в цилиндр штока жидкость приподнимает конуснук тарель 8 клапана в поршне и через впускное отверстие 11 перетекает в надпоршневую полость, обьем которой меньше объема подпоршневой полости на величину объема тела штока, входяшего в цилиндр, Разница объемов жидкости вытесняется из цилиндра в рекуиеративную камеру через радиальную дроссельную прорезь 13 в конусной тарели 12 клапана в днище. При дросселировании жидкости возникают силы вязкого трения, которые препятствуют перемещению штока гасителя колебаний. При...

Номер патента: 1325226

Опубликовано: 23.07.1987

Автор: Одокиенко

МПК: F16F 13/00, F16F 7/116

Метки: виброизолятор

...чем конусность поджатых пружин. После сборки виброизолятора зазоры между стенкой корпуса 1 и наружной поверхностью дем пфера 6, а также большими основаниями 8 демпферов 6 и крышками 2 и 3 равны между собой и равны зазору 8 между большими основаниями демпферов и наружной поверхностью пружин. Поджатие пружин не меньше величины б этих зазоров.Виброизолятор работает следующим образом.При малых (6) произвольных колебаниях опорного стержня 5 вместе с зашишаемым объектом 7, что имеет место в зарезонансной области частот, демпферы 6 перемешаются свободно, не деформируясь. Работают только пружины 4. Рассеяния энергии в пружинах 4 практически нет (сплошная кривая на фиг. 4), и коэффициент виброизоляция при этом минимален 1 см. кривую С - дна фиг....

Номер патента: 1326307

Опубликовано: 30.07.1987

Автор: Подойницын

МПК: A63H 15/02, F16F 9/10

Метки: игра

...вязкостью, 2Полость 3 может быть выполненасферической, а вкладьпп 4 - в видесферического сегмента 6 со штырем 7,при этом вкладьпп 4 устанавливается вполости с зазором. 25Вкладьпп 4 может быть выполнен ввиде перегородок 8 с дроссельнымиотверстиями 9, жестко закрепленных вполости 3, при этом полость 3 заполнена жидкостью частично. Вкладьпп 4может иметь объемный вес большеобъемного веса жидкости, Игровое полеможет быть выполнено наклонным.Игровой эффект заключается в способности игровых элементов перекаты 35в аться с р азличными скоростями и ускорениями в зависимости от формы иразмеров вкладышей, уровня заполнения жидкостью и ее вязкости, а такжеот угла наклона игрового поля. 40Игра может осуществляться по различным правилам....

Номер патента: 1326813

Опубликовано: 30.07.1987

Авторы: Артеменко, Бут, Гурин, Дроздов, Катунин, Коваленко, Комаров, Литвин, Таболин, Шум, Яценко

МПК: F16F 1/18

Метки: лист, рессорный

...расвдоль оси листа при глуби- ,6-0,8 толщины листа с на боковых сторон канавкиЫ = 92-1050 при ширине = 0,3-0,5 ширины листа Ъ, овысить его надежность иФормула. изобретения Составитель В. ЗолотовскаяТехред В.КадарКорректор С. Шекмар Редактор Н. Горват Заказ 3263/31 Тираж 811 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 3-35, Раушская наб., д, 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 1 13268Изобретение относится к машиностроению, в частности, к рессорам транспортных средств,Целью изобретения .является повыше)ние надежности и уменьшение веса рессорного листа за счет выбора определенных параметров глубиныширины иугла наклона боковых сторон канавки,На...

Номер патента: 1326814

Опубликовано: 30.07.1987

Авторы: Алипов, Ефимов, Мегрелишвили

МПК: F16F 1/32

Метки: пружина, тарельчатая

...О,и Я. Далее каждая заготовка осаживается в профильной матрице профильным приспособлением дляпридания ей формы усеченного конуса.Затем выполняют термообработку, Шайбы насаживаются на оправку поджи 35маотся с торцов до упора профильнымиэлементами в виде пакетов и загружаются в печь. Охлаждение заготовок выполняют в пакетах. После термообработки пружины снимают с оправки. Прорезь по обраэукицей производится вулканитовым кругом, а кромка центрального отверстия заполкровывается. Данная технология обеспечивает получение указанного соотношения четырехпараметров, обеспечивающих получениевысокой степени деформации и линейной характеристики.Тарельчатая пружина работает следующим образом.Тарельчатая пружина является пружиной сжатия. Пружину...

Номер патента: 1326815

Опубликовано: 30.07.1987

Авторы: Еремеев, Закарьян, Иванов, Краснов

МПК: F16F 7/12

Метки: амортизатор, пластический

...выступами 6 являютсярабочими. Поверхности 9 сопряжениядеформируемых частей 5 между собойи с фланцами 2 и 4 выполнены профилированными, что обеспечивает соосность направляющего стержня 1 ителескопически с ним связанного штока 3 с деформируемыми частями 5.Профилированные поверхности 9 сопряжения целесообразно выполнять сферическими, что обеспечивает меньшеевлияние на соосность направляющегостержня 1 и штока 3 при работе амортизатора.с Амортизатор работает следующим образом.Прн воздействии нагрузки на фланцы 2 и 4 происходит деформирование рабочих участков 8 деформируемых частей 5 (пластическое. выпучивание), 6815 Гаким образом, изобретение позволяет, изменяя различным образом размеры рабочих участков деформируемых частей, получать...

Номер патента: 1326816

Опубликовано: 30.07.1987

Авторы: Жигулев, Селезнев, Шваб

МПК: F16F 15/03

Метки: гашения, колебаний

...изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 1 132681Изобретение относится к машиностроению, приборостроению и измерительной технике и предназначено для гашения колебаний упруго подвешенных5 масс, например инерционных масс в приборах для измерения вибраций и ускорений.Целью изобретения является упрощение конструкции и расширение области применения за счет обеспечения гашения колебаний при произвольном положении устройства.На чертеже показано устройство, продольный разрез.Устройство для гашения колебаний содержит корпус 1, представляющий инерционную массу, закрепленный на основании 2 и упругих элементах 3 и имеющий внутреннюю полость 4. Во внут....

Номер патента: 1326817

Опубликовано: 30.07.1987

Авторы: Иванкин, Кириллов

МПК: F16F 15/14

Метки: вибраций, гашения

...виде установленных на обойме 3 поджатых пружинами 5 в направлении, нормальном плоскости движения шариков 4, фиксаторов 6, устанавливаемых на основании 7 силовых цилиндров 8 с роликами 9, и соосно установленного на обойме 3 и поджатого пружинами 10 относительно нее диска 11, контактирующего одним торцом с фиксаторами 6, а другим " с роликами 9.Устройство для гашения вибраций работает следующим образом.При вращении круга 2 шарики 4, перемещаясь внутри обоймы 3, самоустанавливаются против тяжелой точки круга 2, что обеспечивает его балансирОвку и снижение вибраций.2При торможении (раз гоне) круга 2под действием сил инерции шарики перемещаются внутри обоймы 3 и нарушают динамические равновесия устройства. Для предотвращения разбалансировки...

Номер патента: 1328613

Опубликовано: 07.08.1987

Авторы: Абрамов, Барбашов, Бондарь, Ибрагимов, Краснов, Романов, Швец

МПК: F16F 3/00

Метки: упругий, элемент

...упругий элемент, продольный разрез; на фиг, 2 - то же, под действием внешней динамической нагрузки Р; на фиг. 3 - силовая характеристика упругого элемента.Упругий элемент содержит трубчатую пружину 1 разомкнутого сечения с круглым сечением витка, расположенный в ней демпфирующий элемент 2 и винтовую пружину 3 установленную аксиально трубчатой пружине . Кажды виток пружины 3 распо; л;01, . азо 1 лом между соседними витками трубчатой пружины 1 со стороны разомкнутого сечения.Уп 11 у ий элемент работает следующим образом.Г 1 ри действии высокочастот 1 пй динамической нагрузки Рвинтовая пружина 3 деформируется и расстояние между ее соседними витками уменьцается. 1 ри достижении внешней нагрузки величины Р расстояние между соседними...

Номер патента: 1328614

Опубликовано: 07.08.1987

Автор: Беркович

МПК: F16F 9/52, G03B 1/00

Метки: демпфирующее, лентопротяжных, механизмов

...кинояленки.(.1 сль изобретения - повышение ста",(изации лентопротяжки за счет уменьшения времени демпфирования,На фиг. 1 изображено демпфирующее устройство, разрез; на фиг. 2 -- разрез А - А на фиг. 1,Устройство содержит установленные на валу 1 сегменты 2, которые закреплены гайкой 3. В корпусе 4, заполненном демпфирующей жидкостью, ребра 5 выполнень 1 в виде сегментов с занижением под ступицы, имеющиеся на сегментах 2, при этом на торны ребер 5 нанесена демпфирующая смазка. Корпус 4 закрыт крышкой 6. В установившемся режиме между сегментами 2 и ребрами 5 имеется зазор Б (фиг. 2). Между торцами ребер 5 и сегментов 2 имеется 3 зор В. Устройство работает следующим образом.При появлении возмущающих воздействий начинает поворачиваться...

Номер патента: 1328615

Опубликовано: 07.08.1987

Авторы: Булынин, Волков, Косенко, Кудрявцев

МПК: F16F 13/00, F16F 7/12

Метки: амортизатор

...элемент 8, упругий элемент 9 и тормоз, выполненный в виде кольцевого резца 10, закрепленного на выступе 11 корпуса, зубчатого упора 12 и закрепленной на гайке 7 накладки 13 с выемкой 14 под резец 10 и пазом 15 под зубцы упора 12.Амортизатор работает следующим образом.25В режиме нормальной эксплуатации удерживаемый объект 3 при воздействии циклических изменений температуры испытывает температурные перемещения. Вместе с объектом 3 перемец 1 ается и резьбовой стержень 4 с установленной на нем гайкой 7. Гайка 7 упирается в пару элементв 8 и 9 и поворачивается на несамотормозящейся резьбе. Скользящий элемент 8 уменьшает трение контактирующей поверхности гайки 7. В результате положение гайки 7 относительно корпуса не изменяется35При...

Номер патента: 1328616

Опубликовано: 07.08.1987

Авторы: Куфаков, Савостьянов

МПК: F16F 15/03

Метки: активный, виброизолятор

...В обоих трубо. цроволд цр(Выцаст слу Р веса Обьекта 1 и кры.с 3 10, В р(зу.тяте объект 11 лпижстся 15 ирх, вместе с ним движется ротор лятчцк 12, приближаясь к нулю датчика 12. 11 ри э)ом Выхолной игця латинка , 2 х мцьщдгг 51, х мсцьпяетс)1 токц связяц- ЦЫЕ С ЦМ СКОРОСТИ с ЦцОКОВ Ц ПОЛЬЕМЦЗЯ цля 1 В цекц гогм поло. кс ии ц крьл ьев ;1 10 ц ротора лстчцкя 12 цц В соте е(ПИЯ т)хццц(БО ОВ1.51:ачсни 51 тцкд Ц СКОРОСтц УЛ;)Цс)ВЛЦВ;10 Т(5 1 КЦ(, Чтц ЮЛЪСХ)ЯЯ .,13"Пя)5005(1 1 Д.РсВ,СН .ую Вниз с)., Вссд Р. (1(кт цк:5 ывяется 153 В(ц(Пць м цццк( г(кх ц(ц цц 1 х бц.црц)50,(сП . с ц, ПО 11 Ь. -5,О 1 цПс 5 К. )11. Пд ц М(СТ ХСЛц (,1 115(. цц 1 сцсцця 30(ц (1) ц, гцпцв, 1 В, ццопВ,.01 И 51 кпы 1( В )) цц Рлс 1 О5 ПЫРЯКСЦЦСс (, кцэ1 пцсГ,0001501 ц...

Номер патента: 1330363

Опубликовано: 15.08.1987

Авторы: Максимчук, Трегубов

МПК: F16F 1/08

Метки: амортизатор

...втулка 5, кконцу которой прикреплен шаровой шарнир 6, имеющий соединительный резьбовой палец 7 Крепление шаровогошарнира 6 обеспечивается стяжнымвинтом 8, взаимодействующим с упорной9 и реэьбовой 10 шайбами, которыеодновременно фиксируют на распорнойвтулке 5 малые витки конических пружин 1. Амортизатор содержит фрикционную втулку 11, которая имеет на внутренней поверхности гнездо (не обозначено), и снабжен шаровой опорой 12,образованной по крайней мере иэ трехсимметрично расположенных секторов сзазором между ними и предназначеннойдля размещения в гнезде. Фрикционнаявтулка 11 и шаровая опора 12 выполнены каждая из трех секторов с зазорамимежду ннми, симметрйчно расположенными относительно вертикальной осиамортизатора, и стянуты...

Номер патента: 1330364

Опубликовано: 15.08.1987

Авторы: Андрейчиков, Кочетов, Ходакова

МПК: F16F 9/04

Метки: пневматический, подвески, средства, транспортного, упругий, элемент

...резонансныхчастот демпфирование колебаний виброизолируемого объекта осуществляетсяследующим образом, Собственная частота колебаний чашки-полусферы 7 напружинах 11 подобрана такой, чтосоответствует резонансной частотеколебаний виброиэолируемого объектана пневматическом упругом элементе,Поэтому на резонансных частотах чашка-полусфера 7 также начинает колебаться с резонансными амплитудами,Перемещаясь вверх или вниз, чашкаполусфера 7 своими внешними образующими разобщает оболочку 1 и демпферную камеру 2, Динамическая жесткостьпневматического упругого элемента вэтом случае увеличивается, как находе. сжатия, так и на ходе отбоя,что улучшает виброизолирующие свойства на резонансных частотах,Формула изобретения Пневматический упругий элемент...

Номер патента: 1330365

Опубликовано: 15.08.1987

Автор: Мириевский

МПК: F16F 15/02

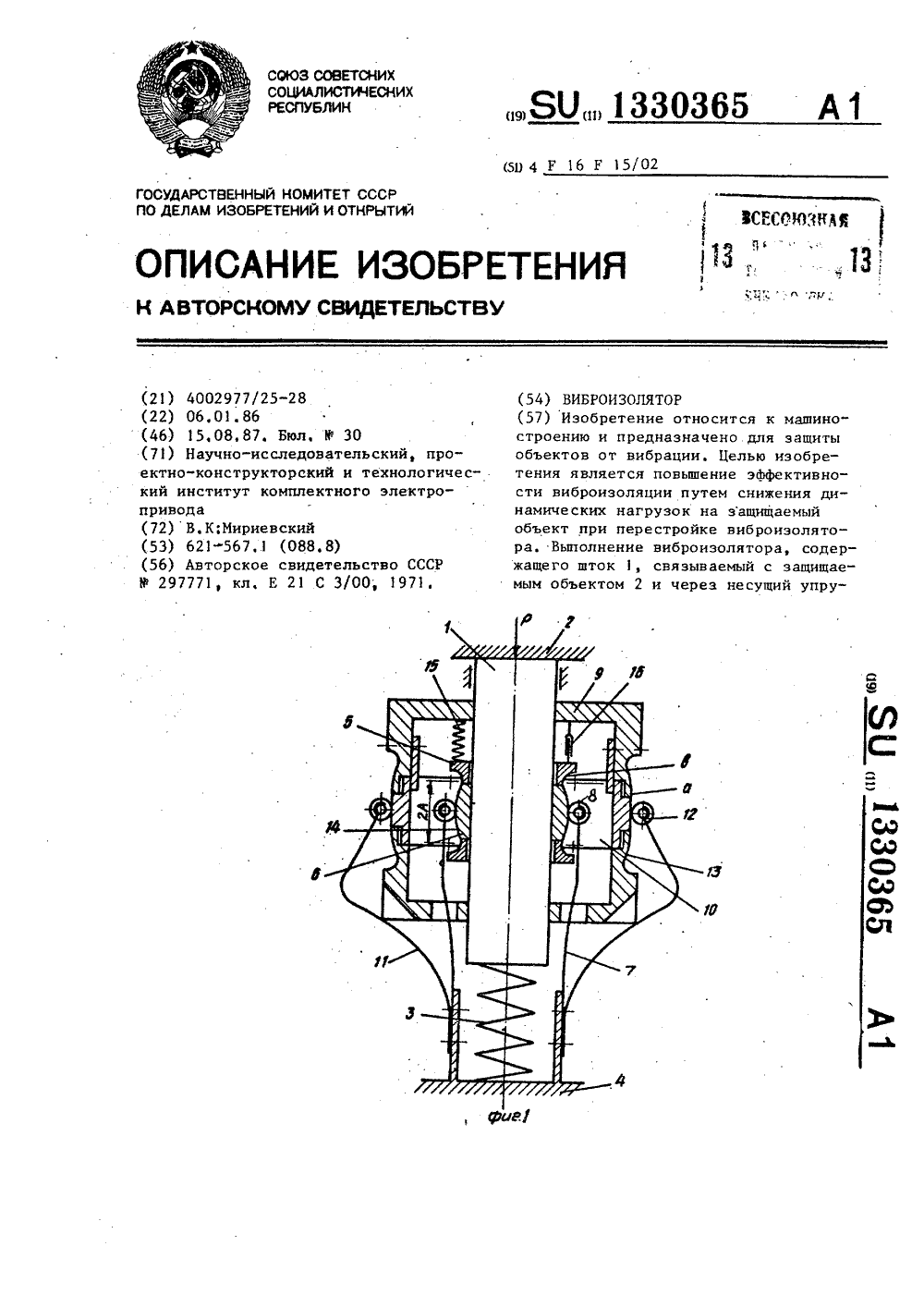

Метки: виброизолятор

...Силовая характеристика цикла при перестройке (фиг.3) дана для случая, коГда смещение дополнительного компенсатора жесткости при обратном ходе промежуточных элементов 8 и 12 равно величине дХ, но практически дополнительный компенсатор жесткости может не успеть переместиться на эту величину за один цикл колебаний, тогда это перемещение осуществляется за несколько циклов, После стабилизации положения ползунков силовая характеристика виброизолятора будет представляться горизонтальным отрезком 5 - 10, соответствующим новой нагрузке Р "ОР.В виброизоляторе за счет сочетания силовых характеристик основного При относительном перемещенииштока 1 и источника 4 вибрации на величину, большую амплитуды колебанийА, промежуточные элементы 8 сходятс...

Номер патента: 1332091

Опубликовано: 23.08.1987

Авторы: Бондарев, Иващенко, Перерва, Райков

МПК: F16F 15/22

Метки: внутреннего, двигатель, одноцилиндровый, поршневой, сгорания, уравновешенный

...Каждая группа включает в себя ведущее зубчатое колесо 2, жестко закрепленное на коленчатом валу 1, с противовесом 3, ведомое колесо 4 с противовесом 5 и две шестерни б и 7 с противовесами 8 и 9. Оси ведущего и ведомого колес размещены в плоскости, проходящей черезосъ цилиндра и ось коленчатого вала. Шестерня 6 взаимодействует с зубчатым колесом 2, а шестерня 7 - с колесом 4, Центры шестерен лежат на прямой, проходящей через полюс зацепления зубчатых колес, а центры зубчатых колес и обеих шестерен расположены в вершинах параллелограмма.Двигатель работает следующим образом.Вращение с коленчатого вала 1 двигателя передается через ведущие зубчатые колеса 2 на ведомые колеса 4 32091)и шестерни 7 и 6. Вращающиеся вместес колесами и...

Номер патента: 1333911

Опубликовано: 30.08.1987

Авторы: Аникин, Иванов, Колоколов, Комаров, Кузнецов, Муштейкина, Пиновский, Погорелый, Резепин

МПК: F16F 9/04

Метки: резинокордный, элемент

...последовательно, сгибаются встречно направленными петлями 6и 7 корда 3 и охвачены крепежнымифланцами 8 и 9, которые стягиваютсяболтами 10,оставител ехред МД В. Аноповык Корректор С, Черн актор М. Дыпын каз 39 ираж 811 одписноемитета СС крытий наб., д. ИИПИ Государственного ко по делам изобретений и оМосква, Ж, Раушская 130 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 133391Изобретение относится к машиностроению, а именно к резинокорднымэлементам, работающим в качестве упругих элементов пневматических подс;весок, различных напорных патрубков,высокоэластичных муфт и других аналогичных устройств.Цель изобретения - увеличение надежности и долговечности резинокордных элементов путем введения дополнительных...

Номер патента: 1335743

Опубликовано: 07.09.1987

Автор: Вальбе

МПК: F16F 1/14

Метки: двустороннего, действия, кручения, пружина

...и размещенных одной ндругой пружин 3 и 4, одни концы 5 иб.которых закреплены н отверстиях 7ведомого диска 2, а другие концы 8 ЗОи 9 входят но встречно-направленныепазы 10 и 11, выполненные в недущемдиске 1 по дугам окружностей, причемв пазах 10 и 11 размещены пружины3 и 4 с направлением навивки каждой,протиноположным направлению паза.Пружина кручения работает следующим образом. В исходном положении конец 8 пру о жины 3 упирается в рабочую стенку полукруглого паза 1 О, а сам паз имеет левое направление, т.е, направление, противоположное направлению навивки пружины Э, Аналогично в исходном положении конец 9 пружины 4 упирается в рабочую стенку полукруглого паза 11, а сам паз 11 имеет правое направление, противоположное направлению...

Номер патента: 1335744

Опубликовано: 07.09.1987

Авторы: Ефремов, Котельников

МПК: F16F 1/14

Метки: амортизатор

...б упорами колес, а другие концы их соеИзобретение относится к машиностроению, а именно к амортизаторам,и может быть использовано для защитыподвижных и стационарных объектовот воздействия инерционных перегрузок, возникающих при различных ударах.Цель изобретения - повышение амортизационных свойств за счет получения нелинейной силовой характеристики,На фиг. 1 изображен амортизатор,продольный разрез; на фиг. 2 - тоже, вид сбоку; на фиг. 3 - сечениеА-А на Фиг,1,Амортизатор содержит параллельныеторсионы 1 и 2 и трубчатые торсионы3 и 4, которые могут деформироватьсяв пластической зоне. По торцам торсионов установлены зубчатые колеса58, между зубчатыми колесами 7 и8 установлена параэитная шестерня 9.Торсионы , - 4, зубчатые колеса 5 - 8и...

Номер патента: 1335745

Опубликовано: 07.09.1987

Авторы: Авчинников, Вакулин, Кирилкин

МПК: F16F 5/00

Метки: виброизолятор

...заполнены жццкостью. 55Внутри цилиндра 1 расположен упругий элемент 4, представляющий собойнапример, заполненную газом частьего внутреннего объема, образованную эластичной перегородкой, установленной перпендикулярно оси цилиндра 1,и его днищем.Виброизолятор работает следующимобразом,Действие продольных, поперечныхи изгибных колебаний на корпус виброизолятора приводит к сжатию дополнительного сильфона 2, а следовательно,к изменению его объема и объема управляющей полости, что вызывает увеличение давления заполняющего ее газа. Одновременно с этим происходитизменение давления газа, заполняющего полость перегородки 5. 1 ри этомэластичный цилиндр 7 деформируется,уменьшая проходной диаметр дроссельного отверстия перегородки пропорциональной...

Номер патента: 1335746

Опубликовано: 07.09.1987

Авторы: Иващенко, Эскин

МПК: F16F 15/04, F16F 7/00

Метки: демпфер

...хвостовика 15 прорезей, и регулировочную прокладку 18 для установки между упругим элементом 14 и крышкой 40 19 опоры 1. Для надежной фиксации пакета лент 11 и 12 от проворота в окружном направлении используется шпонка 20, 45Вследствие того, что при обработке опорных поверхностей упругого элемента 14 последние сжаты нагрузкой, соответствующей силе веса ротора 5, приходящейся на опору, подбором тол О щины прокладки 18 можно совместить ось ротора 5 с осью корпуса 2, Максимальное рабочее смещение опоры ротора 5 в опоре 1 определяется толщиной кольца 21, посаженного на хвосто вик 15 и являющегося ограничителем деформации, Зазоры между вибратором 3 и корпусом 2, а также между статором 6 и подшипником 4 заведомо больше радиального зазора...

Номер патента: 1335747

Опубликовано: 07.09.1987

Авторы: Данилов, Макаров, Марецкий, Орешин, Поткин

МПК: F16F 7/08

Метки: амортизатор, фрикционный

...амортизатор содержиткорпус 1 , размещенные в нем фрикццонные диски 2, диски 3 из которыхсвязаны с корпусом 1, а диски 4, чередующиеся с ними, предназначеныдля соединения с источником 5 колебаний. Диски 3 и 4 поджимаются другк другу пружинами 6, Рабочая поверхность каждого иэ дисков 3 и 4 разде- уцлена на равные секторы, в пределахкаждого из которых выполнены выступы7 (фиг.2), Последние могут быть выполнены на разных расстояниях от осцвращения для получения требуемой характеристики,Амортизатор работает следующимобразом.В начальном положении выступы 7на дисках 3 и 4 не контактируют, Мо - до 47мент сопротивления амортизатора при этом минимальный.При повороте источника 5 колебаний выступы 7 дисков 3 и 4 вступают и контакт и...

Номер патента: 1335748

Опубликовано: 07.09.1987

Авторы: Андрейчиков, Кочетов, Ходакова

МПК: F16F 9/04

Метки: пневматический, упругий, элемент

...из рабочей камеры 1 устремляется н тангенциальный канал 6, который при этом функциойирует как входной канал, ориентирующий движение потока сжатого ноз- З, духа по касательной к цггггиндрической поверхности вихревой камеры 4. В последней образонынается вихревое течение воздуха. Диссонация энергии колебаний в этом случае обусловлена нали чием эффекта трения струи сжатога воздуха о боковую поверхность вихревой камеры 4, Причем при колебаниях пневматического упругого элемента н области резонансных частот заслонка 5 45 втянута в соленоидную обмотку 7 и не перекрывает тангенциальный канал 6, чта способствует большему завихрению струи, тренью ее о поверхность вихревой камеры 4 и максимальному рассеи ванию энергии, При колебаниях упругого...

Номер патента: 1335749

Опубликовано: 07.09.1987

Авторы: Андрейчиков, Кочетов, Ходакова

МПК: F16F 9/04

Метки: пневматический, упругий, элемент

...коническое отверстие в сопле 5 в демпферную камеру 2,Демпфирование колебаний с несимметричнОй характеристикой неупругогосопротивления в этом случае достигается за счет наличия в сопле 5 конического отверстия, через которое происходит истечение газа в зазоры с и 1, между соплом 5 и язычковыми резонаторами 6 и 12. При этом под действием струи воздуха, тормозящейся на заслонке, язычковый резонатор 6 749 2 .прогибается и несколько увеличивает зазор о . Для усиления этого эффекта балочка резонатора 6 может выполняться ортогонально упругой.При движении виброизолируемого объекта вверх, т.е. при ходе отдачи, сжатый в демпферной камере 2 воздух начинает двигаться в обратном направлении через зазор с и коническое отверстие в сопле 5 в рабочую...

Номер патента: 1335750

Опубликовано: 07.09.1987

Авторы: Гвинерия, Дарахвелидзе, Дзоценидзе, Кикнавелидзе

МПК: F16F 9/10

Метки: гидравлический, упругий, элемент

...Заливка рабочей жидкости в гидравлический упругийэлемент производится через пробку 16,Гидравлический упругий элементработает следующим образом. 35Обе камеры 2 и 4 упругого элемента заполнены сжимаемой жидкостью под нормальным давлением, при этом плунжер 5 находится в крайнем верхнем положении. 40При приложении внешней нагрузки плунжер 5 движется вниз и сжимает рабочую жидкость в камере 4; В это время клапан 6 одностороннего дейстлец 13 одинакового диаметра, являющихся направляющей для плунжера 5.Самоцент, ирование плунжера 5 полимерными шевронными кольцами 13уменьшает износ плунжера 5 иутечку через уплотнители 8и 1.ил. ния закрыт, Сжимаемая жидкость выполняет функцию упругого тела. По мереизноса уплотнителя 8 рабочего цилиндра...
