F16F — Пружины и рессоры; амортизаторы; средства для гашения колебаний

Номер патента: 1357621

Опубликовано: 07.12.1987

Авторы: Агеев, Алафузов, Галкин

МПК: F16F 9/20

Метки: амортизатор, гидравлический, двустороннего, действия

...его в часть 10 рабочей полости (Фиг,1 и 2). Поршень 8 при своем движении вытесняет масло из рабочей полости через группу 12 дроссельных отверстий в компенсационную камеру 5, последовательно перекрывая их, в результате чего возрастает сопротивление перемещению поршня 8, В части 9 рабочей полости создается разрежение, и вытесняемое из части 10 масло засасывается частично через дроссельные отверстия 11, а в основном при открытом обратном клапане 18 - через радиальное отверстие 13, проточку 14, каналы 15, 16, 22 и 23 и канавку 26, Двикущиеся шток 6 и поршень 8 перемещают также шток 7, выдвигая его из корпуса 4, В конце их хода количество не- перекрытых поршнем 8 дроссельных отверстий 12 сводится к минимуму, и сопротивление достигает...

Номер патента: 1357622

Опубликовано: 07.12.1987

Авторы: Дренов, Жигунов

МПК: F16F 13/00

Метки: вибродемпфирующий, материал, слоеный

...листов тате колебательная сеизается. 2 ил,13576УРФормула изобретения На фиг,1 приведен вибродемпфирующий слоеный материал, общий вид; на фиг,2 - узел 1 на фиг,1. Составитель Э,НеселовскийРедактор МВланар Техред М,Ходанич Корректор А. Ильин Заказ 5980/33 Тираж 804 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий11:.035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению в частности к средствам виброзащиты.ель изобретения - повышение эффективности виброизоляции за счет 5 увеличения диапазона рабочих темпераВибродемпфирующий слоеный материалсодержит два листа 1 и 2 металла и3 15размещенную между ними прослоику...

Номер патента: 1357623

Опубликовано: 07.12.1987

Автор: Студенников

МПК: F16F 13/00

Метки: демпфер

...в зацепление с краями дисков 6, обеспечивая постоянство осевого усилия при смещении штока 3 в корпу. се 1, Для придания свойств нелинейно О сти демпферу образующая рабочая поверхность корпуса 1 может бьггь выполнена седловидной, бочкообразной или конусной в зависимости от необходимой характеристики. С целью обеспечения возможности оперативной регулировки характеристики демпфера при работе (свойство управляемости) в более сложных конструкциях может быть предусмотрен механизм, изменяющий параметры (размеры) пружины 4.Демпфер работает следующим образом.Под действием внешних знакопеременных нагрузок шток 3 перемещаетсяв корпусе 1. При этом упругие элемен ты 5 цепляются за диски б, скользяпрогибаются, срываются и вновь входятв зацепление....

Номер патента: 1357624

Опубликовано: 07.12.1987

Авторы: Павлов, Рощанский, Соломянский, Черныш

МПК: F16F 15/02

Метки: гаситель, динамический

...гашения колебаний различных объектов,Цель изобретения - повышение эффективности гашения колебаний за счет настройки гасителя на частоты периодического силового воздействия на объект.На чертеже изображена схема динамического гасителя. 10Динамический гаситель содержит упругоинерционный стержень 1, установленный вдоль рабочей оси гасителя, и закрепленную на объекте 2 и охватывающую стержень 1 упругую обойму в виде 15 стакана 3. Упругоинерционный стержень 1 соединен одним концом с объектом 2, а другим - с донной частью стакана 3,Динамический гаситель работает 20следующим образом,При действии на объект 2 периодической силы возбуждаются колебанияупругоинерционного стержня 1 и обоймыв ниде стакана 3. 25Минимум амплитуд колебаний объекта2...

Номер патента: 1357625

Опубликовано: 07.12.1987

Автор: Устеленцев

МПК: F16F 15/03

Метки: виброизолятор, регулируемый, электродинамический

...имеется зазор,равный высоте зазора между рабочимиповерхностями 8 и 9 магнитной системы 10. Последняя выполнена в виде постоянного магнита с кольцевым воздушным зазором 11 и закреплена на вибрирующем объекте 2, Силовые катушки5 и 6 установлены за пределами коль.цевого зазора по обе стороны, соединены встречно-последовательно и подключены к источнику 12 постоянноготока. Для создания в катушках 5 и 6различных по величине и направлениютоков, что позволяет реализоватьвиброизолятор с несимметричной жесткостной характеристикой, указанныекатушки могут подключаться к отдельным источникам постоянного тока. Приэтом электрическая связь между катушками устраняется, 4Виброизолятор работает следующимобразом.В исходном состоянии под действиемсилы...

Номер патента: 1357626

Опубликовано: 07.12.1987

Авторы: Балкарей, Полуянов

МПК: F16F 15/10

Метки: гаситель, динамический, колебаний, машин, роторных

...10 с прорезями, стойки 11 и вкладыши 12, закрепляемые впрорезях.Динамический гаситель работаетследующим образом. 25Первоначальная настройка частотысобственных колебаний гасителя производится путем подбора места расположения диска 1 на валу 2, Для болееточной настройки гасителя в различных З 0направлениях изменяют жесткость опоры5, что достигается путем перемещениявкладышей 12 в прорезях швеллеров 10и последующего его закрепления. Приработе роторной машины гаситель рас 35кручивается с помощью повышающей передачи 4, чем обеспечивается самоцентрирование гасителя.Диск 1 на валу 2 колеблется в противофазе колебаниям ротора 3, вследст 40вие чего автоматически компенсируются динамические нагрузки от неуравновешенности ротора 3 и снижается...

Номер патента: 1359518

Опубликовано: 15.12.1987

Авторы: Бочаров, Сухоруков, Ягодкин

МПК: F16F 13/00

Метки: демпфирующая, панель

...панель в изометрии; на фиг. 2 - вариант изготовления панели, вид сверху, на фиг. 3 и 4 - варианты изготовления панели с увеличенными местными перфорациями, поперечное сечение.Демпфирующая панель состоит из пакета листовых перфорированных упругих элементов 1-5, выполненных из металлической сетки, проволоки 6 одной металлической сетки, повернуты относительно проволок 7 соседней металлической сетки и жестко соединены с ними, например, диффузионной сваркой. Возможен вариант изготовления панели, когда проволоки каждого слоя пакета параллельны.Для создания панелей, обладающих переменными жесткостью и демпфированием по площади, в части слоев пакета перфорации 8 имеет большие размеры, чем в остальных с различным взаимным...

Номер патента: 1359519

Опубликовано: 15.12.1987

Авторы: Агафонов, Кабанов, Хойнман, Чергештов

МПК: F16F 15/00

Метки: входного, импеданса, механического

...заклюк ней прикладываюся по гармоничесяют реакцию конст" Способ о ческого импчающийся в т редел данса е Р чт няющ измеизм т кому закон рукции и с рассчитываю етом Изобретение относится к средствам защиты от вибраций различных объектов.Цель изобретения - упрощение технической реализации способа, достигаемое упрощением измерений.На чертеже изображена схема определения механического импеданса конструкции,Способ определения входного меха нического импеданса конструкции заключается в том, что к ней прикладывают силу, изменяющуюся по гармоническому закону, два раза через упругие элементы, жесткости которых в обоих 5 случаях различны, в качестве реакции конструкции используют измеренные амплитуды вибраций конструкции, определяют...

Номер патента: 1359520

Опубликовано: 15.12.1987

Автор: Шатилов

МПК: F16F 15/00

Метки: виброизолятора, жесткостью

...относительную скорости колебаний объекта, сдвигают моменты изменения знака какойлибо из скоростей на величину времени выравнивания упругого элемента,сравнивают знаки скоростей и жесткость виброизолятора уменьшают принесовпадении знаков скоростей илиувеличивают при их совпадении,Устройство, реализующее способ,содержит датчик 1 абсолютной скорости, установленный на объекте 2, датчик 3 относительной скорости, связанный с основанием 4 и объектом 2, последовательно соединенные нуль-орган5, вход которого подключен к датчику3, и блок 6 сдвижки, нуль-орган 7,вход которого подключен к датчику 1, ч 0соединенный с блоком 6 сдвижки и нульорганом 7 логический элемент 8, подключенный к последнему исполнительныйэлемент 9, основной упругий элемент10 и...

Номер патента: 1359521

Опубликовано: 15.12.1987

Авторы: Гулиа, Егоров, Куликов, Проценко

МПК: F16F 15/30

Метки: супермаховик

...Корректор С.Черн Заказ 6135/3 Тираж 804 ПВНИИПИ Государственного комитета СССРпо делам изобретений иоткрытий113035, Москва, Ж, Раушская наб., д. 4/ одписно Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная,Изобретение относится к машиностроению и может быть применено в инерционных аккумуляторах энергии.Цель изобретения - повышение на 5 дежности эа счет увеличения, точности регламентирования момента разрыва,На фиг. 1 изображен супермаховик, поперечный разрез; на фиг. 2 - узел 1 йа фиг. 1 (последний слой в увели ченном масштабе).Супермаховик содержит ступицу 1, обод 2, изготовленный намоткой слоев ленты 3 со связующим 4, В последнем слое связующего размещено звено 5 15 разрыва, выполненное в виде тяжелого...

Номер патента: 1360595

Опубликовано: 15.12.1987

Авторы: Вальтер, Манфред

МПК: F16F 13/00

Метки: бесступенчатой, конической, передачи, пластинчатая, регулируемой, фрикционной, цепь

...выреза 5. Нормаль 6, про- веденная через середину линии геомет-. рического замыкания тела качания с пластиной звена к касательной, расположена под углом 45 . В местах 4оприлегания осуществляется геометрическое прилегание и фиксация от проворота элементов 3 качания.Вырез 5 пластины может быть вы полнен с перемычкой 7 и без нее, Тела качания могут быть выполнены с выпуклыми 8 (фиг. 2) или одной выпук,лой 9 и одной вогнутой 10 поверхностями качания (фиг. 8), обращенными 45 друг к другу. Радиус кривизны поверхности 9 меньше радиуса кривизны поверхности 10.Общим для видов шарниров является геометрическое прилегание элементов 50 качания к кромке вырезов 5 пластин 1 и 2 .в двух удаленных друг от друга точках и нормаль направления резульо...

Номер патента: 1361399

Опубликовано: 23.12.1987

Автор: Зуб

МПК: F16F 5/00

Метки: амортизатор, буфером, гидравлический, отбоя, телескопический

...контактирующей с дополнительным поршнем, выполнены полость и по крайней мере одинвыступ, взаимодействующий с дополнительным поршнем, а шток снабжен втулкой, контактирующей с дополнительнымпоршнем и предназначенной для перекрытия осевого отверстия в дополнительном поршне при ходе отбоя. Приэтом дополнительный поршень снабженпружиной, взаимодействующей с направ 1399 2 ляющей штока и поджимающей дополнительный поршень до упора в выступцилиндра.На чертеже изображен предлагаемый 5амортизатор, продольный. разрез,Телескопический амортизатор содержит цилиндр 1, шток 2 с основнымпоршнем 3, установленные в цилиндре1 направляющую штока 4 и дополнительный поршень 5 с радиальными дросселирующими 6 и осевым 7 отверстиями,В цилиндре имеется...

Номер патента: 1361400

Опубликовано: 23.12.1987

Авторы: Коренев, Ройтштейн, Фатиков

МПК: F16F 15/02

Метки: виброгасящее

...14двуплечим рычагом 15 с грузом 16,связанным своим свободным концом с платформой 13 упругим элементом 17, аплатформа 13 установлена между платформой 3 и основанием 1 на дополнительном шарнире 18 и амортизаторах 19,Устройство работает следующим образом,При действии угловых колебаний основания (фиг. 1) платформа 3 с устанавливаемым на ней оборудованием начинает колебаться относительно шарнира8. Через упругий элемент 7 на плат,форму 3 передается динамическая реакция от груза 6, установленного на рычаге 5. При совпадении частоты колебаний платформы 3 с резонансной частотой гасителя колебаний (рычаг 5,груз 6, упругий элемент 7) эта реакция способствует уменьшению амплитуды колебаний платформы 3, Резонансная 1400 2частота гасителя...

Номер патента: 1362875

Опубликовано: 30.12.1987

Автор: Левинсон

МПК: F16F 6/00

Метки: упругое

...магнитов, намагниченных аксиально, выполненных в виде цилиндров 2 и расположенных в корпусе 1 так, что их оси перпендикулярны оси корпуса 1, а полюса смежных цилиндров 2 разноименные. Передача усилия на постоянные магниты осуществляется через толкатель 3, выполненный из немагнитного материала.Вариант устройства (фиг. 3) дополнительно содержит упор 4, ограничиваюгций положение магнита, находягцегося между ним и корпусом 1. В отверстие 5 в корпусе 1 проходит часть детали 6.В варианте устройства (фиг, 4) постоянные магниты 7 и 8 выполнены в виде части цилиндра. При этом магнит 7 закреплен на корпусе 1, а магнит 8 на толка- теле 3.В варианте устройства (фиг. 6) корпус 1 имеет каналы 9, расположенные перпендикулярно оси корпуса 1, и...

Номер патента: 1362876

Опубликовано: 30.12.1987

Авторы: Гордиенко, Кондрахин, Крымов, Мешков, Пархоменко, Чуйченко

МПК: F16F 6/00

Метки: виброизолятор

...полюсами. Коромысло 6 соединено последовательно с подвижной частью 1 шатуном 7 спомощью шарниров и шарниром - с неподвижной частью 2.Виброизолятор работает следующим образом.При увеличении расстояния х (фиг. 1)коромысло 6 с магнитом 5 поворачиваютсяшатуном 7. Магнит 5 приближается к магниту 4. Шатун 7 отклоняется от вертикального положения. Длина пружины 3увеличивается.Приближение магнита 5 к магниту 4 вызывает увеличение действующей на часть 1силы от взаимодействия магнитов (графика на фиг. 2), а увеличение длины пружины 3 приводит к уменьшению ее силы,действующей на часть 1 (график б нафиг, 2). Суммарная их характеристика, 35являющаяся упругой характеристикой виброизолятора в целом, представлена графиком в на фиг....

Номер патента: 1362877

Опубликовано: 30.12.1987

Авторы: Бунаев, Карасов

МПК: F16F 7/02

Метки: амортизатор

...снабжен вторым упругим элементом 6, размещенным соосно с основным, и соединен с последним на концах накладками 4 и втулками 7, две из которых размещены соответственно, в основном и дополнительном 6 упругих элементах, а третьей 8 связаны между собой по оси основной 1 и второй 6 упругие элементы, и дополнительной упругой пластиной 9, которая и основная закреплены на накладках 4 и размещены с зазором относительно третьей втулки 8. Кроме того, амортизатор выполнен с третьим упругим элементом 10, установленным между третьей втулкой 8 и пластинами 5 и 9. Амортизатор снабжен кожухом 11 коробчатой формы, а пластины 5 и 9 установлены с возможностью регулировки их поджатия к накладкам 4, например, с помощью болтов 12.Амортизатор работает...

Номер патента: 1362878

Опубликовано: 30.12.1987

Авторы: Гайдук, Лаунин, Попов, Романцов, Санин

МПК: F16F 9/52

Метки: вязкого, демпфер, трения

...фиксируется винтом 37, для чего последний снабжен буртом 38 и шлицем 39, В крышке 40 выполнено отверстие 41 для доступа к заслонке 34 при наладке демпфера.Демпфер вязкого трения работает следующим образомПри колебаниях демпфируемого объекта 8 относительно основания 2 поршень 5, закрепленный на штоке 6, перемещается в рабочей жидкости 4. В результате трения о жидкость погруженных деталей демпфера и дросселирования рабочей жидкости 4 через перепускные отверстия 16 и 33 и зазор между поршнем 5 и корпусом 1 поглощается энергия перемещения и гасятся колебания демпфируемого объекта 8.При изменении температуры рабочей жидкости 4 изменяются ее вязкость, приводящая к изменению усилия демпфирования на штоке 6, и температура рабочего тела 9,...

Номер патента: 1362879

Опубликовано: 30.12.1987

Авторы: Беляев, Кипреев, Моисеенко, Руденко

МПК: F16F 15/12

Метки: кольцо, упругодемпферное

...радиальный разрез; на фиг. 2 - опора в сборе; на фиг. 3 - упругодемпферное кольцо с шарниром; на фиг. 4 - сечение А - А на фиг. 3.Упругодемпферное кольцо 1 в верхней части имеет радиальный разрез шириной Л, проходящей через наружний выступ 2, а также равномерно чередующиеся, смещенные друг относительно друга в окружном направлении наружные и внутренние выступы 3. Со стороны, диаметрально противоположной разрезу, предусмотрен осевой выступ 4. Во втором варианте упругодемпферное коль цо 1 в месте разреза имеет ушку 5, шарнирно связанные между собой. Ось шарнира 6 расположена на оси симметрии разреза и смещена отНосительно наружной поверхности кольца 1.Подшипник устанавливается в кольце 1 с натягом, Кольцо 1 устанавливается в корпусе...

Номер патента: 1362880

Опубликовано: 30.12.1987

Авторы: Банах, Белоновская, Гусев, Майсюк, Чернявский

МПК: F16F 15/22

Метки: динамического, механизмов, направляющих, уравновешивания

...Подписное ВНИР 11 И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 415 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 1Изобретение относится к машиностроению и может быть использовано в механизмах" среднего сельскохозяйственного машиностроения н приборостроения. 5Цель изобретения - повьппение качества уравновешивания за счет одновременного уравеновешивания сил инерции и моментов сил инерции. 10реализуют следуюшим обраСпособзом.Уравновешивание сил инерции производят за счет установки противовесов на каждое звено механизма таким образом, чтобы центр масс каждого звена сместился в центр 15 кинематической пары. Затем для уравновен 1 ивания моментов сил...

Номер патента: 1364786

Опубликовано: 07.01.1988

Автор: Одокиенко

МПК: F16F 7/14

Метки: виброизолятор

...тросом 5 и 6. Защищаемый объект 7 закреплен на стержне 4 с помощью гайки 8 с шайбой 9. Крайние витки обоих пружин связаны с предыдущими кольцами 10 и 11. На ,фиг. 2 изображен вариант предлагаемого виброизолятора с другим вариантом выполнения корпуса 1 и обратным расположением относительно друг друга пружин 2 и 3, которые стягиваются гайкой 12 до упора шайбы 13 в буртик 14 стержня 4.Виброизолятор работает следующим45 образом.При произвольных по направлению и малых по величине перемещениях стержня 4 до выбирания слабины натягиваемых участков троса или до заполнения свободного объема сжимаемыми участками троса, что имеет место в зарезонансной области частот вибрации; внутреннее трение в материалах пружины 2 и 3 и трение между нитями,55 86...

Номер патента: 1364787

Опубликовано: 07.01.1988

Авторы: Андрейчиков, Исаева, Кочетов, Ходакова

МПК: F16F 9/04

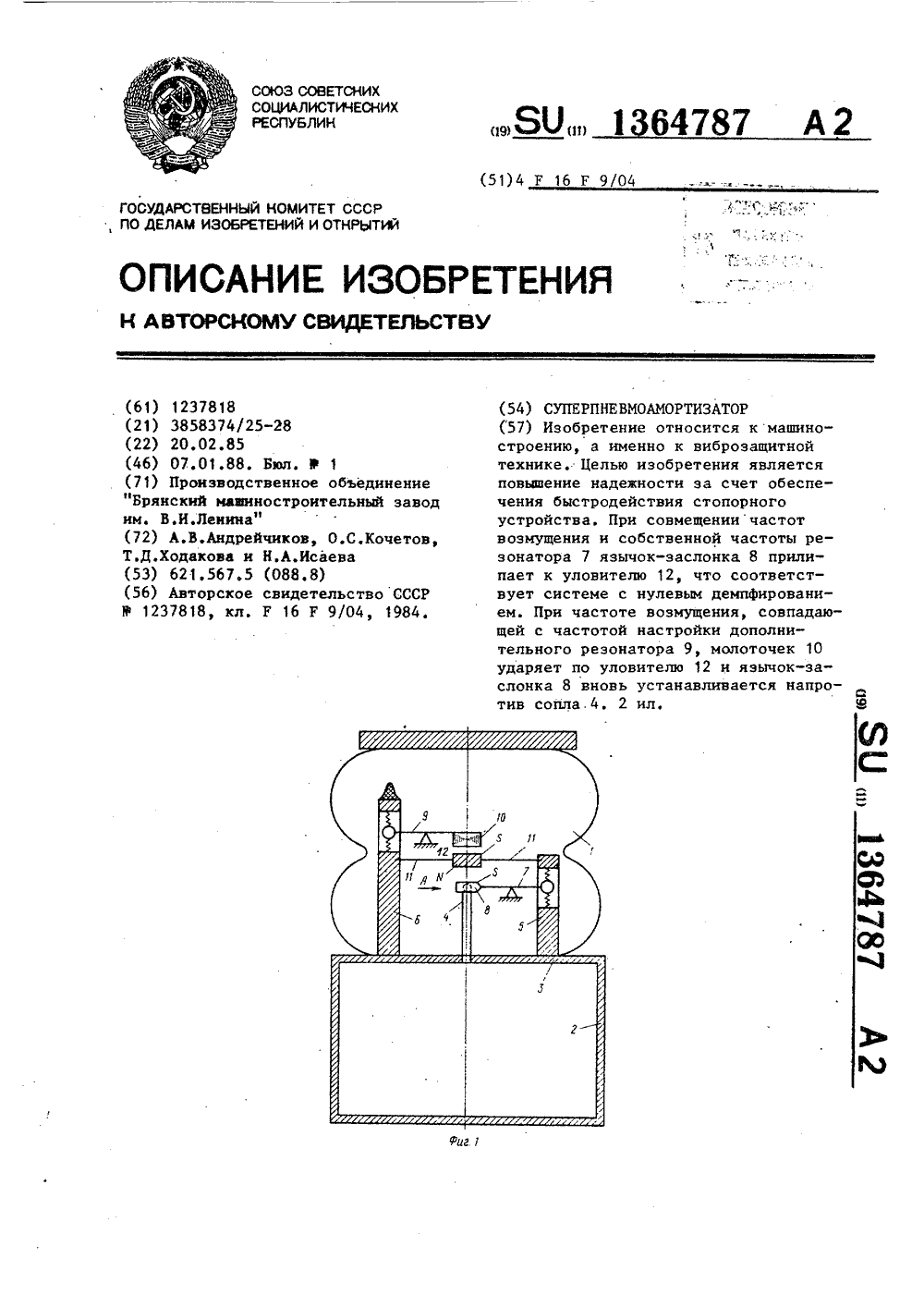

Метки: суперпневмоамортизатор

...последнего.Суперпневмоамортизатор работает следующим образом.Дросселирование воздуха при ходе сжатия и отбоя происходит через соп- ло 4 и зазор 3 . Резонатор 7 настроен на определенную частоту колебаний, начиная с которой требуется обеспечить виброизолирующей системе .частотную характеристику с нулевым демпфированием для повышения эффективности гашения колебаний за счет большой крутизны частотной характеристики, Дополнительный резонатор 9 настроен на частоту колебаний, при которой требуется закончить ведение процесса с нулевым демпфированием, т.е. две настроечные частоты составляют широкую полосу стационарного процесса любой длительности определяемой диапазоном настроечных частотрезонаторов 7 и 9,При совмещении частот возмущенияи...

Номер патента: 1364788

Опубликовано: 07.01.1988

Авторы: Андрейчиков, Кочетов, Невзорова, Ходакова

МПК: F16F 9/04

Метки: пневмовиброизолятор, подвески, средства, транспортного

...7. Пропускную способность дросселирующего устройства можно регулировать соотношением диаметров сферыдемпферной камеры и шарика, а такжемассой последнего. Изобретение относится к виброизолирующим устройствам подвески транспортных средств и может быть использовано в машиностроении для защиты от колебаний маджн и механизмов.Целью изобретения является повышение эффективности виброизоляции в высокочастотной области за счет активного изменения сопротивления дрос Осельного отверстия и упрощение конструкции.На фиг. 1 изображен пневмовиброизолятор, продольный разрез; наГфиг, 2 - разрез А-А на фиг, 1.Пневмовиброизолятор содержит резинокордную оболочку 1 и жестко связанную с ней демпферную камеру 2,полости 3 и 4 которых разделеныперегородкой...

Номер патента: 1364789

Опубликовано: 07.01.1988

Авторы: Агеева, Терехин, Терехина

МПК: F16F 11/00

Метки: демпфер

...3 гибкиемуфты 5, размещенную на поверхностисыпучей рабочей среды 2 эластичнуюоболочку 6, герметично прикрепленнуюпо периметру к стенкам корпуса 1 ик гибким муфтам 5, и вакуум-насос 7,соединенный с внутренней полостьюкорпуса 1. 26 Формула изобретенияСтержни 3 закреплены на объекте8, а вакуум-насос 7 соединен с внутренней полостью корпуса 1 трубопроводами 9 через пористые вкладыши 10. Демпфер по авт,св. В 1222932, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности демпфирования, он снабжен герметично прикрепленными к стержням гребенки гибкими муфтами, размещенной на поверхности сыпучей рабочей среды эластичной оболочкой, герметично прикрепленной по периметру к стенкам корпуса и к гибким муфтам, и вакуум-насосом,...

Номер патента: 1364790

Опубликовано: 07.01.1988

Автор: Юрьев

МПК: F16F 13/00

Метки: виброизолятор

...со стороны рамки 3 последовательно с балкой 5 упругий элемент в виде сильфона 9, сильфон 10, размещенный между объектом 1 и балкой 5, и пружину 11, установленную 25 между основанием 2 и сильфоном 9, а полости сильфонов 9 и .10 соединены между собой каналом 12 и заполнены рабочей средой.Виброизолятор работает следующим образом.В зависимости от веса объекта 1 упорами 8 жесткость балки 5 регулируется так, чтобы она была близка к нулевой, чем обеспечивается высокая эффективность виброизоляции, При из-.35 менении веса объекта 1, например увеличении, давление рабочей среды в сильфоне 10 увеличивается. За счет канала 12 такое же давление устанавливается в сильфоне 9. Соотношение рабочих площадей сильфонов 9 и 10 выбрано таким, что приращение...

Номер патента: 1366741

Опубликовано: 15.01.1988

Авторы: Алексеев, Новиков, Савальский, Софронов

МПК: F16F 9/02

Метки: виброизолятор

...плиты 4 относительно корпуса 1 меняет распределение нагрузки на подпятники 28 посредством вращения пят 31 в резьбе 30, При возникновении сил от внутренних возмущений, например при изменении массы опорной части виброизолируемого объекта 29, меняется и суммарная нагрузка на подпятники 28.При увеличении нагрузки опорная плита 4 проседает. Вместе с ней опускается и толкатель 9, который отжимает от заплечиков 23 вниз заслонку 11. Канал 19 в толкателе 9 остается нерекрытым заслонкой 11. Сжатый воздух через впускное отверстие 12 и дополнительное отверстие 22 поступает в демпферную камеру 3, а через демпфирующее отверстие 7 - в рабочую камеру 6, В результате увеличения давления в рабочей камере 6 опорная плита 4 вместе с виброиэолируемым....

Номер патента: 1366742

Опубликовано: 15.01.1988

Авторы: Наумавичюс, Рагульскис, Страздас

МПК: F16F 15/03

Метки: виброизолирующее

...на защищаемом объекте 4, соединенный с камерой наружной поверхностью цилиндр 5, соединяющий полости камеры 2 и эластичной оболочки, размещенный в цилинд. ре 5 с зазором инерционный элемент 6 в виде кольца, подвешенный на основании посредством упругого элемента 7, жестко. связанный с нижним торцом кольца 6 вибратор 8,связанный с эластичной перегородкой 9, связанной с верхним торцом кольца 6.Система управления виброизолирующим устройством состоит из соединенного выходом с вибратором 8, а входом - с выходом датчика 10 вибраций усилительно-преобразующего блока 11, аналогового сумматора 12, соединенного одним из входов с выходом датчика 13 положения объекта, другим - с выходом датчика 10 вибраций, а выходом - с входом...

Номер патента: 1366743

Опубликовано: 15.01.1988

Авторы: Рощанский, Черныш

МПК: F16F 15/12

Метки: гаситель, динамический

...вала 2,бцель. изобретения - повышение эф- его модуля сдвига квадрату нечетного фективности гашения продольных и кру- числа обеспечивается максимальное гатильных колебаний. шение колебаний объекта 1 на резонансНа чертеже изображен динамический ной частоте вала 2 и всех последующих гаситель, продольный разрез. нечетных гармониках. Шарики 3, разДинамический гаситель содержит мещенные между защищаемым объектом коаксиально установленный с защищае и валом 2, обеспечивают необходимую мым объектом 1, жестко связанный с центровку вала 2 относительно объекта ним одним концом (в точке А) упругий 1 и уменьшение потерь на трение при вал 2. Между защищаемым объектом 1 и 18 их взаимном перемещении, упругим валом 2 размещены шарики 3.Вал 2 выполнен из...

Номер патента: 1368536

Опубликовано: 23.01.1988

Авторы: Каткус, Маркаускас, Старкявичюс, Юркша

МПК: F16F 9/12

Метки: гидравлический, демпфер

...б ный входом с выходом блока 9 формирования, а выходом - с обмоткой 11 электромагнитного клапана, установленного на корпусе 1, В корпусе 1 и перегородке 2 выполнено дополнительное отверстие 12, а подпружиненныйупругим элементом 13 плунжер 14электроклапана размещен в отверстии 12 с возможностью продольного перемещения и перекрытия дроссельного35отверстия 3.Управляемый гидравлический демпФер работает следующим образом.При вращении вала 5 по часовойстрелке (Фиг. 2) жидкость перетекает 40из одной полости демпфера в другуючерез дроссельное отверстие 3. Степень перекрытия дроссельного отверстия 3, а следовательно, и величина 6 2создаваемого демпфером усилия регулируются за счет перемещения плунжера 14 вдоль оси отверстия 12, Величина...

Номер патента: 1368537

Опубликовано: 23.01.1988

Авторы: Наследов, Савин

МПК: F16F 13/00

Метки: виброгасящая, приставка

...устанавливается и закрепляется при помощи колонок 3 - 5на виброизолируемом объекте (не показан) так, что при колебаниях последнего перемещения колонок 3 и 5 какможно больше отличаются от перемещения колонки 4. В случае такой установки пластина 1 совершает изгибныеколебания. При изгибах пластины 1в сторону планки 6 отгибы 7 перемещаются в направлении изгиба пластины 1.При этом они не препятствуют изгибупластины 1 и, следовательно, жесткость приставки определяется жесткостью пластины 1. При указанном направлении изгиба пластины 1 отгибы 7перемещаются с трением относительнобоковых поверхностей 2 пластины 1.За счет работы сил трения реализуется рассеивание энергии колебания, обеспечивающее снижение резонансных перегрузок защищаемого...

Номер патента: 1368538

Опубликовано: 23.01.1988

Авторы: Гулиа, Сергунин, Серх

МПК: F16F 15/30, F16H 33/02

Метки: масс, маховых, разгона

...пружины, нормаль к поверх- З 0 ности которой в точке контакта с ро, ликом б пересечена с его осью. Ролик Ь подпружинен толкателем 10 всторону расширения зазора между звеэ дочкой 2 и обоймой 3, а масса проти вовеса 8 прижима 7 выбрана из соотношения;1 Мто Гяацг,м 2 М тойМтр я ф И = Р/С 8 Ы,Р-шы г11 гУстройство работает следующим образом35 При включении разгонного двигателя 1 звездочка 2 приводится во вращение. Инерционно-центробежные прижимы 7, оси которых соединены со звездочкой 2, вследствие стремления про тивовесов 8 к периферии при вращениивоздействуют на сепаратор 5, который,в свою очередь, давит на ролики 6 иперемещает их в сужающуюся областьмежду звездочкой 2 и обоймой 3. Об гонная муфта заклинивается и разгонный двигатель 1...
