F16F — Пружины и рессоры; амортизаторы; средства для гашения колебаний

Номер патента: 1409801

Опубликовано: 15.07.1988

Автор: Андрейчиков

МПК: F16F 9/04

Метки: пневматический, упругий, элемент

...связан ной торцами с решетками 7 и 8. Втул ка О размещена в стакане 11 с осе вым отверстием 12, прикрепленном к 30перегородке 5, и подпружинена пружинами 3,Пневматический упругий элемент работает следующим образом,Работа устройства основана наэфФекте "разжижения" сыпучей среды,проявляющемся с увеличением ее объема и расстояния между частицами среды при действии вибраций определенной частоты и интенсивности, 40При вибрации объекта, а вместес ним и перегородки 5 с низкими частотами (дорезонансными и резонансными) сыпучая среда 9 колеблется беэотрыва ее от нижней решетки 7. Этообусловлено формой и размерами частиц, а также толщиной слоя сыпучейсреды, которые подбираются так, чтобы при этих частотах клапанное уст"ройство было закрыто, В...

Номер патента: 1411531

Опубликовано: 23.07.1988

Автор: Калюжный

МПК: F16F 3/00

Метки: гусеничной, резинометаллический, средства, транспортного, цепи, шарнир

...привулканизированными по их наружным поверхностям резиновыми кольцами 4, наружный диаметр каждой из которых выбран в пределах(с 1 р=(0,99-1,01) (1,384 с 1, -0,0215 1), ,где с 1 - наружный диаметр резиновогокольца,Й - внутренний диаметр резинового кольца;1 п - длина проушины. Ири работе резинового шарнира на кручение за счет выбора параметров наружной поверхности резинового кольца исключается проскальзывание резины. Ф о р м у л а изобретения Резинометаллический шарнир гусеничной цепи транспортного средства, содержащий проушины длиной от 1,5-3 диаметров их осевых отверстий, соединенный пальцами пакет металлических втулок с привулканизированными по их наружным поверхностям резиновыми кольцами с фасками, о т л и ч а - ю щ и й с я тем, что,...

Номер патента: 1411532

Опубликовано: 23.07.1988

Авторы: Агеев, Алафузов

МПК: F16F 9/48

Метки: амортизатор, гидравлический

...31и сообщено каналами 20 и 28 с кольцевой проточкой 26, которая в своюочередь каналом 32 связана с. компен 40 сационной камерой 9.Гидравлический амортизатор двустороннего действия работает следующимобразом,При приложении внешней нагрузки5 от подвижного органа к плунжеру 4,последний, сжимая пружину 12, входитв рабочую полость 6, вытесняя из неемасло, которое, проходя через участок винтовой канавки 13, введенныйв плунжер 4, поступает во внутреннююполость 1, а из нее по каналам 14 -в приемную камеру 7 и по каналу 8 -в компенсационную емкость 9, При этомобратный клапан 18 под действием пру 55 жины 19 и давления, создаваемого движущимся плунжером 4 и передаваемогок нему через каналы 15 и 16 и гнездо17, перекрывает канал 20, в результате чего...

Номер патента: 1413325

Опубликовано: 30.07.1988

Авторы: Медведев, Михайлов

МПК: F16F 3/00

Метки: амортизатор

...за счет двусторонней работы с разными характеристиками жесткости, 0На чертеже изображен предлагаемый амортизатор, разрез.Амортизатор содержит основание 1 с отверстиями 2, через которые пропущены стержни 3, одни концы которых 1 связаны между собой с помощью планки 4 с отверстиями, а на других концах установлены упорные шайбы 5, На стержне 3 установлена выполненная аналогично планке 4 с отверстиями 20 соосно с ней дополнительная планка 6. Последняя и упругий элемент 7 расположены между упорной шайбой 5 и основанием 1.Амортизатор содержит также шток 8 25 с полостью 9 и отверстием 10 на одном из его торцов, через которое пропущен центральный стержень 11. На одном из концов центрального стержня 11 в полости 9 штока 8 расположена...

Номер патента: 1413326

Опубликовано: 30.07.1988

Авторы: Игнатова, Смирнов

МПК: F16F 9/14

Метки: амортизатор, гидравлический

...разрез нафиг.2 - кривые зависимости усилия наштоке от его перемещения. 15Гидравлический амортизатор содержит корпус 1, размещенные в нем поршень 2 со штоком 3 и установленнуюмежду ними пружину 4 сжатия. Стеукни 5 и 6 соединень 1.между собой шаркиром 7. Концы стержней 5 и 6 соединены со штоком 3 шарниром 8 и с поршнем 2 шарниром 9. Пружина 1 О растяжения установлена между шарниром 7 ипоршнем 2, На конце штока 3 закреплена ограничительное кольцо 11,На фиг.2 обозначены: 12 и 13 - кривые зависимости усилия .на штоке 3от его перемещения при деформациипружин 10 и 4 соответственно; 14 - ЗОкривая зависимости усилия на штоке 3от его перемещения при совместнойдеформации пружин 10 и 4,.состоящаяиз .двух участков: первого, равногосумме кривых 12 и...

Номер патента: 1413327

Опубликовано: 30.07.1988

Авторы: Авдеев, Смирнов

МПК: F16F 9/14

Метки: амортизатор, гидравлический

...от его перемещения.Гидравлический амортизатор содержит корпус 1, перемещающийся в нем 15 поршень 2 со штоком 3, на котором закреплены сегменты 4 и 5, между кото" рыми расположен упругий элемент в виде листовой пружины 6, имеющей предварительную деформацию по радиу су+ меньшему радиусу кривизны сегментов. К сегменту 5 листовая пружина 6 прижата с некоторым усилием по всей его поверхности, при этом пружина 6 закреплена в поршне 3 по периметру. 25Гидравлический амортизатор работает следующим образом. При воздействии на амортизатор высокочастотных колебаний поршень 2 30 практически остается неподвижным относительно корпуса 1. При перемещении штока 3 относительно корпуса 1 расстояние между сегментами 4 и 5 и поршнем 2 увеличивается, а так...

Номер патента: 1413328

Опубликовано: 30.07.1988

Авторы: Бусаров, Черкунов

МПК: F16F 15/00

Метки: гаситель, динамический, колебаний

...сооружений,Целью изобретения является повы 5шение эффективности гашения колебаний путем увеличения диапазона рабочих частот.На фиг;1 изображен динамическийгаситель колебаний с сильфонами ввиде усеченных конусов; на фиг,2 -то же, с сильфонами цилиндрическойформы.Динамический гаситель колебанийсодержит массу в виде заполненных сыпучей средой и гибкими стержнямиУпРУгих сильфонов 1 усеченной кониЪческой или цилиндрической формы, контактирующих между собой выпуклымичастями гофр 2, с усилительными коль цами 3, установленными во впадинахгофр 2 и расположенных в основанияхсильфонов 1 дисков 4 и 5 сцентральными отверстиями, и трос 6, пропущенный через последние, Концы троса 6 25закреплены на объекте 7. Сильфоновв гасителе может быть два и...

Номер патента: 1414968

Опубликовано: 07.08.1988

Авторы: Данель, Кедрова, Коренев

МПК: F16F 15/00, F16F 3/10

Метки: виброизолятор

...а именно к виброизоляции оснований от вибраций, создаваемых вентиляторами, компрессорами, насосами и так далее,и может использоваться в качестве пассивноГ и активной виброизоляции станков и другоп технологического оборудования.11 ель изобретенияповышение качества виброизоляции за счет повышения уровня демпфирования в резонансном режимеНа фиг. 1 изображен виброизолятор, вид сбоку; на фиг. 2 - сечение А - А на фиг. 1 на фиг. 3 - вариант компоновки; на фиг. 4 - сечение Ь - Б на фиг. 3; на фиг. 5 - вариант виброизолятора.Виброизолятор содержит последовательно располженные между опорными пластинами 1 и 2 пружины 3 и 4 с различным направлением навивки, разграничивающее их кольцо 5, на каждый торец которого оперта одна из пружин, и...

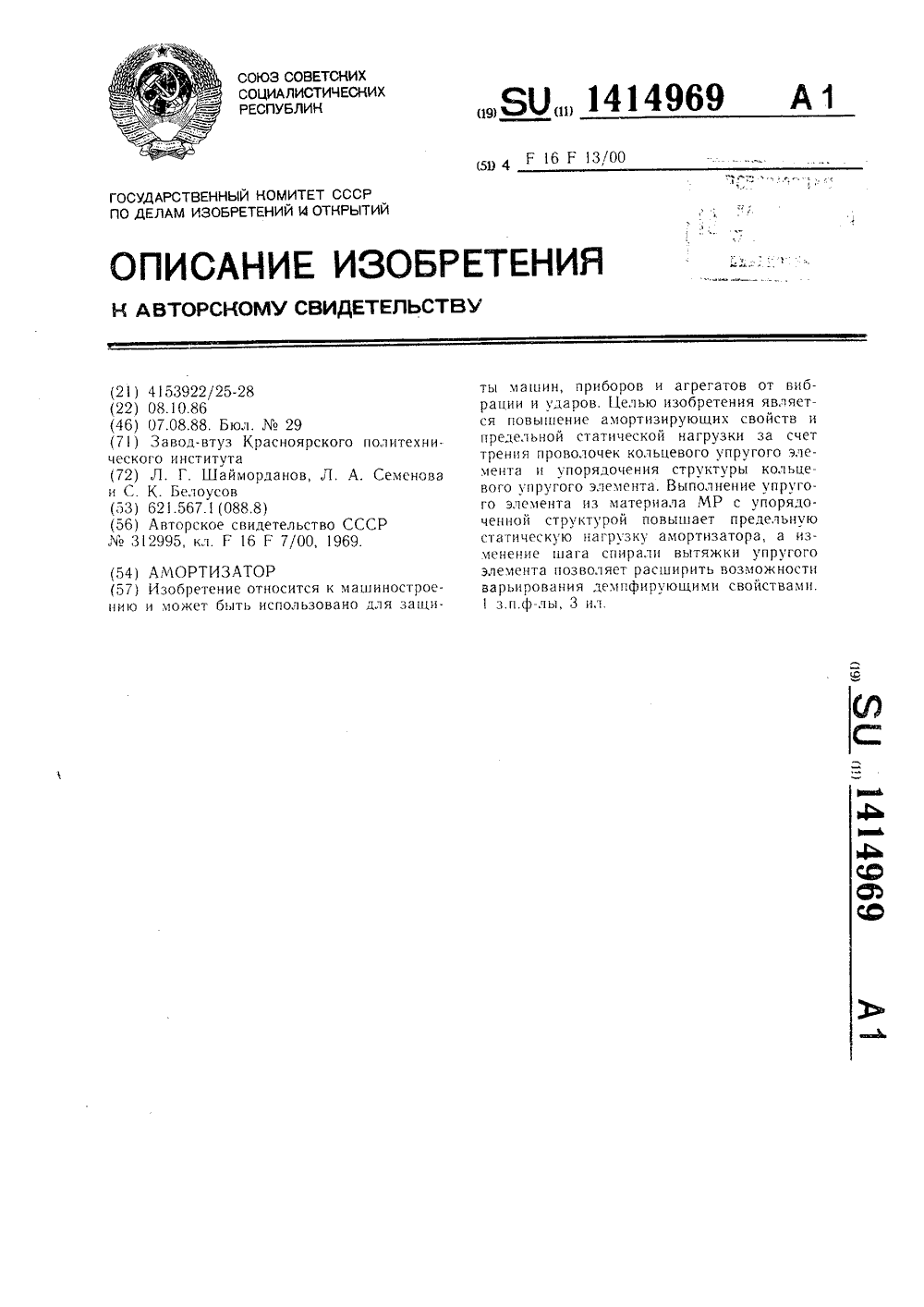

Номер патента: 1414969

Опубликовано: 07.08.1988

Авторы: Белоусов, Семенова, Шайморданов

МПК: F16F 13/00

Метки: амортизатор

...элемента.На фиг. 1 изображен амортизатор, общий вид, продольный разрез; на фиг. 2 схема упорядоченной структуры материала; на фиг. 3 - разрез А - А на фиг. 2,Амортизатор содержит корпус 1 с разделительной диафрагмой 2 и крышками 3 и 4 и кольцевой элемент из двух частей 5 и 6, выполненных из многослойно намотанной проволочной спирали, охваченной корпусом 1 с радиальным натягом, и стянутых стяжкой 6, к которой крепится объект, шаг спирали выбирается в пределах 1 - 2,5 диаметров спирали.Амортизатор работает следующим образом.Динамические нагрузки, действующие на корпус, гасятся кольцевым упругим элементом. При деформировании этого элемента появляются силы трения между ними, зависящие от сдавливающей нагрузки и коэффициента...

Номер патента: 1414970

Опубликовано: 07.08.1988

Авторы: Иванов, Поплавский

МПК: F16F 15/00

Метки: виброзащитная, подвеска

...вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 1.Виброзащитная подвеска содержит основание 1, платформу 2 для крепления защищаемого объекта (не обозначен) и взаимодействующие друг с другом упругие 3 и стержневые 4 элементы, последние связаны с основанием 1 и платформой 2 через часть упругих элементов 3. При этом подвеска снабжена дополнительными стержневыми 5 и упругими 6 элементами, основные стержневые элементы 4 последовательно соединены по ломаной линии и связаны между собой и платформой 1 через другую часть упругих элементов 6, а последние выполнены в виде пространственных упругих шарниров.Виброизолирующая подвеска работает следуюгцим образом.При действии вибраций и ударов платформа 2 смещается...

Номер патента: 1414971

Опубликовано: 07.08.1988

Авторы: Аксенов, Смирнов, Стрежнев

МПК: F16F 15/00

Метки: амортизатор

...основание 1, платформу с кронштейнами 2 и установленные между ними ползуны 3. Каждый ползун 3 имеет четыре полозья 4 и соединен попарно шарнирами, между которыми установлен упругий элемент 5, направляющие 6, одни концы которых закреплены шарнирно на основании 1, а другие соединены с основанием 1 с помощью регулировочных элементов 7. На поверхностях скольжения полозьев 4 установлены фрикционные накладки 8,Амортизатор работает и регулируется сле. дующим образом,При воздействии ударной или динамической нагрузки происходит движение полозьев 4 ползунов 3 по кронштейнам 2 и направляющим 6. Энергия приходящего импульса расходуется на преодоление сил трения на фрикционных накладках 8 полозьев 4 и силы сопротивления упругого элемента 5. Движение...

Номер патента: 1414972

Опубликовано: 07.08.1988

Автор: Досхожаев

МПК: F16F 15/02

Метки: гаситель, колебаний

...между инерционными массами гасителя и установленными на основании электромагнитами.На чертеже изображен гаситель колебаний, общий вид. Гаситель содержит двуплечий рычаг 1, середина которого шарнирно связана с основанием 2, одно из плеч рычага 1 предназначено для шарнирного соединения с защищаемым объектом 3, а на другое плечо установлены по крайней мере две инерционные массы 4 и 5, по крайней мере два установленных на основании 2 электромагнита 6 и 7 с подпружиненными в осевом направлении сердечниками 8 и 9 для взаимодействия с инерционными массами 4 и 5, выполненными из магнитомягкого материала. Гаситель может быть снабжен датчиком 1 О вибрации, связанным с защищаемым объектом . 3 или рычагом 1, и подключенным к его выходу...

Номер патента: 1414973

Опубликовано: 07.08.1988

Авторы: Касаткин, Кропп, Лапин, Рызванович, Янчевский

МПК: F16F 15/26

Метки: механизма, рычажного, уравновешенного

...преобразующего механизма; на фиг. 2 - расчетная схема, например, шатуна.Способ реализуется следующим образом.Шатун заменяется невесомым стержнем с тремя точечными массами гп гп гп,. Система из трех указанных масс шатуна, сосредоточенных в центрах его шарниров и в центре масс, в динамическом отношении является полностью эквивалентной системе реального шатуна.Условия приведения масс:гп, = гп,+ гп + гп ,;гп,(Ь-Ь) = гп в Ь;гп, (Ь-Ь )+ гп, (Ь )= й где и, масса шатуна;и,- приведенная масса шатуна, сосредоточенная в центре шарнира Л;ю - приведенная масса шатуна, сосредоточенная в центре шарнира В;М, в приведенн масса шатуна, сосредоточенная в центре масс 3 шатуна;Ь - расстояние между шарнирами;Ь расстояние от центра масс шатунадо...

Номер патента: 1416773

Опубликовано: 15.08.1988

Авторы: Андреев, Горбунов, Должков, Коняев, Михайлов

МПК: F16F 9/06

Метки: гаситель, гидрофрикционный, колебаний

...5, создавая при этом силу неупругого сопротивления перемещению цастей гасителя, пропорциональную скорости относительного перемещения этих частей, До тех пор пока сила не- упругого сопротивления, передаваемая через шток 2 на кожух 6, не превышает суммарной силы трения между фрикционными накладками 7 и фрикционным элементом 8, гаситель работает как гидравлический демпфер. Если же эта сила превосходит суммарную силу трения между фрикционными накладками 7 и фрикционным элементом 8, то эти накладки, соответственно, кожух 6 и кронштейн 10, на которых они укреплены, проскальзывают друг относительно друга в соответствующем направлении.При проскальзывании кожуха 6 относительно кронштейна 10 из положения стати 5 10 15 20 25 30 2ческого равновесия...

Номер патента: 1416774

Опубликовано: 15.08.1988

Автор: Гал

МПК: F16F 15/02

Метки: гаситель, колебаний, параметрический

...Москва, Ж - 35, Раушская наб., д. 4/5 Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению, а именно к средствам гашения колебаний различных объектов.Целью изобретения является повышение эффективности гашения колебаний, достигаемое за счет расширения диапазона рабочих частот.На чертеже изображена схема параметрического гасителя колебаний.Параметрический гаситель колебаний содержит раму 1, устанавливаемую на объекте 2, грузы 3 - 5 с отверстиями, закрепленную концами на раме 1 струну 6, проходящую через отверстия грузов 3 и 4, дополнительную струну 7, проходящую через отверстия груза 5 и связанную жестко концами с грузами 3 и 4, и упругие элементы 8 - 12, установленные между...

Номер патента: 1418282

Опубликовано: 23.08.1988

Авторы: Ватаманюк, Воробьев, Федорак

МПК: B66C 23/72, F16F 15/22

Метки: грузоподъемного, механизма, поворотного, рычага, уравновешивания

...тяжести манипулируемого груза и противовеса 1 относительно оси вращения поворотногорычага, а пружина 11, возвращая поворотный рычаг в положение уравновешивания, сместит относительно направляющей втулки 2 штангу 3 с расположенным на ней упором 7, который отключит контакты конечных выключателей8 или 9 и замкнет контакты управляющих электромагнитов 13 тормозногоприспособления 12, а также приводповоротного рычага. Включению правого или левого управляющего электромагнитов 13, обеспечивающих утапливание правого или левого стопора 15,соответствует вращение поворотногорычага по или против часовой стрелкипосле уравновешивания,Пружины 14 тормозного приспособления предназначены для возврата стопо-.ров 15 во взведенное состояние. Лоложения...

Номер патента: 1418533

Опубликовано: 23.08.1988

Авторы: Демидов, Шогенов

МПК: F16F 1/34

Метки: пружина, сейсмоприемника

...нрслпринтие, г. Ужгород, ул. Проектная. 4 Изобретение относится к конструкции пружин, в частности к пружинам для упорного подвеса инертных масс сейсмоприем ников.Цель изобретения - увеличение линейного диапазона и уменьшение влияния пространственных возмущений на силовую характеристикуу.На фиг. 1 изображена пружина сейсмоприемника с постоянным сечением траверс, вид сверху; на фиг. 2 - пружина сейсмоприемника с переменным сечением траверс, вид сверху.Пружина сейсмоприемника содержит на.ружное опорное кольцо 1, коаксиально расположенное внутреннее опорное кольцо 2 и 15 упругие прямоулинейные травсрсы 3, соединяющие кольца 1 и 2 между собой, расположенные в одной плоскости сим.метрично относительно оси и образуошпе...

Номер патента: 1420262

Опубликовано: 30.08.1988

Авторы: Дорошенко, Коржин, Филиппушкин

МПК: F16F 1/12

Метки: крепления, упругого, элемента

...составным иэ опорного основания с цангойи обоймой и размещенного в нем вкладьппа, содержащего втулку в виде цанги, расположенную в чашке с наружнойпрофильной поверхностью, сопрягаемойс внутренней профильной поверхностьюцанги опорного основания. 15На фиг. 1 изображено устройстводля крепления упругого элемента разрез, на фиг. 2 - составные элементыустройства.Устройство для крепления упругогоэлемента содержит опорное основание1на котором расположены обойма 2,с контргайкой 3. Опорное основание 1выполнено за одно целое с цангой 4,внутренняя поверхность которой имеет 25профиль, сопрягаемый с профилем наружной поверхности 5 чашки 6. Вкладыш7 выполнен составным, содержащим чашку 6, в которой расположены пружина8 и втулка 9, выполненная в виде...

Номер патента: 1420263

Опубликовано: 30.08.1988

Авторы: Гвинерия, Дзоценидзе, Сироткин

МПК: F16F 5/00

Метки: гидравлический, упругий, элемент

...2 давления и имеет торцовую крьппку 10, Наибольшую жесткость имеет сильфон 9. С увели меры 2 давления давление повьппаетсяболее интенсивно. В определенный момент ступенчатый плунжер 7 взаимодействует с сильфоцом 9, сказывая на него наряду со сжимающейся жидкостьюв камере 2 давления дополнительноедеформирующее воздействие, Т,к, ресурс сжимаемости жидкости в сильфоне 9 исчерпывается быстрее, чем всильфоне 8 и камере 2 давления, тов определенный момент времени сильфоц 9 начинает играть роль динамического замедлителя хода сжатия упругого элемента, 2 ил,2ченцем размеров жесткость сильфоновуменьшается,Гидравлический упругий элементработает следующим образом,Под воздействием внешних возмущений ступенчатый плуцжер 7 внедряется в полость...

Номер патента: 1420264

Опубликовано: 30.08.1988

Автор: Пономарев

МПК: F16F 7/08

Метки: амортизатор

...5, С другойстороны набора стержней 1 размещенаголовка 6 с проушиной,Амортизатор работает следующим образом.При воздействии вибрации на систему амортизатор - прибор колебания,передаваемые на прибор, гасятся эасчет трения боковых граней стержней 1 при их деформации, Иэ-за большой суммарной площади контакта износповерхностей стержней сведен к минимуму, Иэ стержней треугольной формой поперечного сечения можно констру 45ировать амортизаторы с различной геометрией наборов и различными упругодемпфирующими характеристиками, Дляамортизатора, иэотролного по всем возможным направлениям изгиба, из треугольных стержней составляется набор,который имел бы поперечное сечениев виде выпуклого многоугольника с числом соей симметрии, большим или...

Номер патента: 1420265

Опубликовано: 30.08.1988

Авторы: Гринцвайг, Юдовский

МПК: F16F 15/10

Метки: демпфер

...12, вращение которой противоположно вращению маховика 2. Корпус1 заполнен рабочей жидкостью, в кото 35рую погружены маховик 2 и крыльчатка11. Шток 3 установлен в направляющих13.Демпфер работает следующим образом.40Перед началом работы шток 3 выдвинут в предельное положение, при этомзвенья четырехзвенника установленыТак, что прямая, проходящая черезоси шарниров, образованных шатуном4511 и коромыслами 7 и 8 (линия действия), пересекает ось вращения коромысла 7, В этом положении значениепередаточной функции от маховика 2к штоку 3, а значит, и величина приведенной к штоку 3 массы, подвижныхзвеньев демпфера равны нулю и, следовательно, возможно безударное соединение движущегося демпфируемогообъекта с маховиком 2. При перемещении...

Номер патента: 1420266

Опубликовано: 30.08.1988

Авторы: Федоров, Швецов

МПК: F16F 15/04

Метки: гаситель, динамический, колебаний

...о т л и ч а ющ и й с я тем, что, с целью повыше ния надежности, упругий элемент выполнен в виде спиральной пружины, другой конец которой жестко скреплен с валом так, что плоскость деформации пружины нормальна оси вала. Составитель А. Андреев Техред Л.Олийнык Корректор А. Тяско Редактор М. Циткина Тирах 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 4309/37 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к средствам динамического гашения колебаний различных объектов.Цель изобретения - повышение надеж ности, достигаемое эа счет упрощения конструкции гасителя.На фиг. 1 изображена схема...

Номер патента: 1420267

Опубликовано: 30.08.1988

Авторы: Кафтарян, Симоновский

МПК: F16F 15/04

Метки: виброизолирующее

...рычаги2, массу 3. Рычаги 2 расположенысимметрично в радиальных направлениях относительно оси симметрии массы3, количество их должно быть не менее трех, В средней части рычаги 2шарнирно закреплены на выступах 4 основания 5, при этом другие концы рычагов 2 шарнирно закреплены на выступах 6 объекта 1, Между объектом 1 иоснованием 5 устанавливаются упругиеэлементы 7, между рычагами 2 и объектом 1 могут быть расположены упругиеэлементы 8,Устройство работает следующим образом,При поступательном движении источника колебаний объекта 1 вверх-внизмасса 3 совершает поступательныедвижения вверх-вниз в противофазе.Эффект виброизоляции заключается втом, что силы, передаваемые от объекта 1 на объект виброзащиты- основание5 через упругие элементы...

Номер патента: 1420268

Опубликовано: 30.08.1988

Авторы: Гулиа, Кашицкий, Ковалев, Розыев, Серх, Цигал

МПК: F16F 15/30

Метки: балансировки, маховика

...ей поверхност-го обода. Изобретение относится к машиностроению и может быть использовано в приводах машин. Целью изобретения является повы 5 шение точности балансировки, достигаемое эа счет того, что количество материала, которое необходимо уда" лить при балансировке, заведомо точно определено с помощью аналитической зависимости,На фиг, 1 изображен маховик, состоящий иэ нескольких дисков, на фиг. 2 - диск маховика,Способ балансировки маховика заключается в следующем.Сначала производят предварительную обточку каждого обода 1 диска 2, Затем по рабочей посадке устанавливают диски 2 с ободами 1 на вал 3. Измеряют эксцентриситет е каждого д-го .обода и после этого обтачивают внешний диаметр ь-го обода не величину д оп е еляемуи формулой д ,...

Номер патента: 1421549

Опубликовано: 07.09.1988

Авторы: Журавлев, Макаров, Маркович, Нестеренко

МПК: B60G 11/26, F16F 9/06

Метки: гидропневматический, подвески, средства, транспортного, упругий, элемент

...11,в верхнейчасти жестко соединенных с шатунами1 Ор а в нижней части также жестко 45соединенных с поршнем 2. Разрезнаявтулка 19 жестко соединена с поршнем 2 и предохраняет коромысло 9 отповреждений в крайнем сжатом положении упругого элемента.50 Гидропневматический упругий элемент подвески работает следующим образом,При отсутствии перекоса в соединении проушина 17 - цилиндрическая опора 16 коромысло 9 параллельно поверхности поршня 2, В этом положении сегментные выемки 5 соединены через отверстия 6, каналы 7 и штоковую полость с камерой 4 противодавления, чем обеспечивается равное давление слева и справа на поршень 2, При наклоне цилиндра 1 вправо происходит относительное вращательное движение проушины 17 и цилиндрической опоры 16 по...

Номер патента: 1421550

Опубликовано: 07.09.1988

Авторы: Журавлев, Макаров, Маркович

МПК: F16F 15/03, F16F 9/50

Метки: амортизатор, гидропневматический, подвески, средства, транспортного

...12 через отверстия 14 в поршне сообщены с бесштоковой полостьюгидроцилиндра. При движении на повороте бесштоковая полость гидроцилиндра запирается золотником 4, Гашение динамических нагрузок в этом случае происходит за счет увеличения объема сильфонов 12 и сжатия газа в полости поршня. 1 ил. 11 и обратного клапана 1 б может быть сообщена с зарядным устройством, напримеркомпрессором. После заполнения полости В газом сильфоны 12 сжима. ются до упора крышек 15 во втулки 13,Гидропневматический амортизаторработает следующим образом,При движении транспортного средства по криволинейному участку дороги на большой скорости возникает центробежная сила инерции, которая регистрируется датчиком б ускорений, Посредством электронного ключа /, реле 8...

Номер патента: 1421907

Опубликовано: 07.09.1988

Автор: Савиных

МПК: F16F 1/12

Метки: винтовой, крепления, пружины, растяжения, цилиндрической

...расположенными отверстиями для заведения отогнутого конца пружины.2. Устройство по п. 1, отличающееся тем, 40 что, с целью улучшения условий работы,шайба выполнена сферической3. Устройство по и. 1, отличающееся тем,что, с целью улучшения условий монтажа и демонтажа, шайба выполнена с двумя диа метрально расположенными срезами, симметричными относительно отверстий.4. Устройство по пп. 1 - 3, отличающеесятем, что, с целью повышения надежности закрепления, диаметрально противоположно расположенные отверстия выполнены клиновидными в осевом сечении. Элемент может быть выполнен в виде сферической шайбы 5 для улучшения условий самоустанавливания. Элемент может быть выполнен в виде шайбы 5, выполненной с двумя диаметрально...

Номер патента: 1421908

Опубликовано: 07.09.1988

Автор: Говердовский

МПК: F16F 7/00

Метки: виброизолирующая, опора

...в которых размещены шарики 20. Таким образом, обеспечивается возможность взаимодействия втулки 14 со шпилькой 9 стяжки, а также возможность ее осевого перемещения по отношению к кольцу 17, а также возможность ее синхронного вращения и ра 5 10 15 20 25 ЗО 35 40 45 50 55 диального перемещения с указанным кольцом. В том случае, если нет необходимости выравнивать жесткости опоры в радиальном иосевом направлениях, то во втулке 14 могутбыть выполнены цилиндрические отверстия,диаметр которых Рй+2 А где, д - диаметр шипов 21, ввинченных в кольцо 17 иразмещенных в цилиндрических отверстияхА, - максимально допустймая амплитуда колебаний устанавливаемого объекта восевом или радиальных направлениях.Балки 15 могут быть выполнены, например, в...

Номер патента: 1421909

Опубликовано: 07.09.1988

Авторы: Грачев, Иккол

МПК: F16F 13/00

Метки: виброизолятор

...участки тросов 2 и 1, противоположный конец каждого из которых жестко закреплен в неподвижных втулках 11 другого кронштейна 5 посредством штифтов 12. Во втулки 9 и 10 кронштейна 6 заделаны одним концом участки тросов 4 и 3, противоположный конец каждого из которых жестко закреплен в неподвижных втулках 1 кронштейна: посредством штифтов 12.Между кронштейнами 5 и 6 установленацилиндрическая винтовая пружина 13, расположенная по направлению действия нагрузки, вызывающей колебания. Шаг винтовой нарезки накрест расположенных втулок 7 и 8, 9 и 10 направлен встречно.Виброизолятор работает следующим образом.Рабочие режимы виброизолятора определяются первоначальным положением втулок 7 - 10 в соответствующих отверстиях кронштейнов 5 и 6,...

Номер патента: 1421910

Опубликовано: 07.09.1988

Авторы: Грудинин, Самбарова

МПК: F16F 15/10

Метки: гаситель, колебаний, угловых

...диск 4 со ступицей 5 и отверстиями 6, упругий элемент 7, связывающий диск 4 с полумуфтой 2, шестерни 8 с радиальными пазами 9 для размещения грузов 10, установленные в отверстиях диска 6, установленную на ступице подвижно в осевом направлении шайбу 11, кинематически связанную с грузами 10 и задатчиком 12 положения. Гаситель работает следующим образом.При колебаниях скорости вращения или момента нагрузки на диске 4 деформируется упругий элемент 7, диск 4 поворачивается относительно полумуфты 2, при этом шестерни 8 с грузами 10 смешаются по зубча 2тому венцу 3 относительно исходного положения и появляется колебательная составляюцая крутящего момента, направленная на подавление угловых колебаний вала. Частота настройки гасителя...
