F16F — Пружины и рессоры; амортизаторы; средства для гашения колебаний

Номер патента: 1631206

Опубликовано: 28.02.1991

Авторы: Джылкичиев, Кириков, Шабанов

МПК: F16F 5/00

Метки: амортизатор, гидравлический

...3 и цилиндра 2 и повышения давления жидкость из полости 5 через перепускной канал с дросселем 19, переключив клапан 18 ИЛИ, перетекает в полость 15 и.по гидролинии 16 в гидроаккумулятор 17, Благодаря низкой частоте колебания, следовательно, и относительно низкой скорости нарастания давления в полости 5, изменение (выравнивание) давления в полости 5 и гидроаккумуляторе 17 и полости 15 происходит практически одновременно. В результате чего, результирующее усилие, действующее на мембрану 13 изнутри, будет больше, чем снаружи, и последняя прижимается к цилиндру 2 с минимальным, но достаточным для герметизации усилием.В нижней мертвой точке, в момент остановки поршня 3, благодаря наличию обратного клапана 24 давление в полостях 5, 6,...

Номер патента: 1631207

Опубликовано: 28.02.1991

Авторы: Новиков, Новикова, Рябов

МПК: F16F 5/00

Метки: пневмогидравлическая, рессора

...дополнительный обратный клапан 29 закрывается, в работу вступает дополнительное уплотнение 28, утечки уменьшаются и устройство для их возвращения вновь работает эффективно, 1 з. п. ф-лы, 1 ил. ческого сильфона 31, закрепленного одним торцом на два маслосборника 12, и штока 32, размещенного в канале 30 и связанного с сильфоном 31 и дополнительным обратным клапаном 29.Пневмогидравлическая рессора работает следующим образом.При движении транспортного средства происходят перемещение полого штока 6 в основном цилиндре 1 и утечка рабочей жидкости и газа через основное уплотнение 3 и канал 30 в маслосборник 12, так как дополнительный обратный клапан 29 при низком давлении в маслосборнике 12 открыт штоком 32 под действием упругости глухого...

Номер патента: 1631208

Опубликовано: 28.02.1991

Авторы: Малкин, Рязанцев, Соловьев, Суриков

МПК: F16F 6/00

Метки: амортизационная, опора

...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к технической физике, в частности к геодезическому приборостроению, и может быть использовано при геометрическом нивелировании для виброизоляции геоприборов, а также в общем машиностроении.Целью изобретения является обеспечение регулирования упругодемпфирующей характеристики опоры за счет изменения количества магнитной жидкости, располагаемой под опорой.На чертеже приведен общий вид аморти. зационной опоры, продольный разрез. Амортизационная опора содержит верхнюю часть 1 и нижнюю часть 2, выполненную в виде кольца. Между верхней частью 1 и нижней 2...

Номер патента: 1631209

Опубликовано: 28.02.1991

Авторы: Кузнецов, Новиков, Рябов, Черняев

МПК: F16F 9/06

Метки: пневмогидравлическая, рессора

...та 28 уплотняет подвижное соединение., полого плунжера 26 и полого поршня 3, таккак ее рабочие кромки обращены в сторонуболее высокого давления. Вследствие того,что давление газа в полости 15 выше давления жидкости в полости 13, манжета 27 не50 уплотняет подвижное соединение цилиндра 1и полого поршня 3, так как ее рабочие кромки обращены в сторону более низкого давления.При этом, если в полости 13 не хватаетжидкости, поступающей иэ полости 22, например, в результате утечки жидкости черезуплотнения 3 и 32 или нарушения равенства площадей полого плунжера 26 и поперечного сечения полости 3 при изготов1631209 10 формула изобретения Составитель А. Мошников Редактор О. Спесивых Техред АКравчук Корректор О. Ципле Заказ 530 Тираж 405 Подписное...

Номер патента: 1631210

Опубликовано: 28.02.1991

Авторы: Бусаров, Татарченко, Черкунов

МПК: F16F 15/02

Метки: гаситель, колебаний

...изображен гаситель колебаний, общий вид.Гаситель колебаний содержит корпус 1. по крайней мере два размещенных в нем ос новных упругих элемента 2 с массами- ударниками 3, закрепленных со стороны защищаемого объекта 4, дополнительный упругий элемент 5 с массами-ударниками 6, также закрепленный в корпусе 1 со стороны объекта 4 и размещенный в плоскости, отличной от плоскости размещения основных упругих элементов 2 (на чертеже не показана), и упругими пластинами 7 с отверстиями для размещения на упругих элементах 2 и 5.В качестве масс-ударников 3 и 6 могут быть использованы отработанные автомобильные шины, а в качестве упругих пластин 7 - вырезки из них.Гаситель колебаний работает следующим образом.При колебаниях объекта 4 происходят...

Номер патента: 1631211

Опубликовано: 28.02.1991

Автор: Федоров

МПК: F16F 15/08

Метки: платформа, противоударная

...диаметрально прот лежащие пары роликов 2, а платфо может быть снабжена допол нительн демпферами 8, предназначенными для зак ления концов тросов 3 на неподвижном новании 7. В необходимых случаях для билизации платформы в горизонтал плоскости она может быть выполнена с раллелограммными механизмами 9. Устроиство работает следующим образом.При действии вертикальной нагрузки, направленной вверх или вниз, нагрузка передается демпферу 4 и далее неподвижному основанию 7, но одновременно во избежание перекоса опорная площадка 1 движется через ролики 2 по тросам 3, а поскольку тросы 3 установлены на роликах 2 указанным способом, то платформа совершает плоско- параллельное перемещение в вертикальном направлении. При действии горизонтально...

Номер патента: 1632532

Опубликовано: 07.03.1991

Автор: Жуков

МПК: B21B 35/00, F16F 15/06

Метки: привод, силовой

...что снижает работоспособность и долговечность соединения валов и яйляется основным недостатком подобного расположения упора,При просадке амортизаторов (фиг.6) часть веса двигателя уравновешивается за счет изгиба валов 4 и 5, в сечении с координатой 7. которых возника ет изгибающий моментМ)=1 се (2+Ь ) (5) где 1 - коэАиэициент. пропорциональности, зависящий от размеров и условий закрепления валов; 25 е - смещение центра тяжести двигателя вследствие просадки амортизаторов; Ь- расстояние между центром тяжести двигателя и плоскостью 30 его подиипниковой опоры, расположенной со стороны редуктора, Суммарный изгибающий момент с учетом (4) и (5) определяется выражением 55 И,И+И= Ье (2 еЬ )еР(а),(6) Из последнего выражения следует,что для...

Номер патента: 1633150

Опубликовано: 07.03.1991

Авторы: Больжатова, Дурыманов

МПК: F02B 75/22, F16F 15/24

Метки: v-образный, внутреннего, двигатель, сгорания

...- установка коленчатого вала.Двигатель содержит коленчатый вал с кривошипами 1 - б, которые соединены через шатуны 7 с поршнями 8, размещенными в блоке цилиндров, имеющем два ряда цилиндров с углом развала у - 90 между их осями. Нечетные кривошипы 1, 3 и 5 соединены с поршнями одного ряда цилиндров, а четные кривошипы 2, 4 и б - с поршнями второго ряда цилиндров, Нечетные кривошипы развернуты между собой на угол 120 в следующей последовательности: 1, 3, 5-й четные кривошипы развернуты относительно нечетных кривошипов на угол 90, а между собой развернуты на угол 120 О. Коленчатый вал установлен в картере 9на подшипниках 10 качения,Нечетные кривошипы соединены с поршнями левого ряда блока цилиндров, четные кривошипы соединены с поршнями...

Номер патента: 1633195

Опубликовано: 07.03.1991

Авторы: Бернацкий, Высоцкий, Горбацевич, Исаевич, Ракицкий, Шапиро

МПК: B60G 11/02, F16F 1/18

Метки: пластинчатая, рессора

...статический изгиб передней подвески оказывает влияние на привод рулевого управления и безопасностьдвижения, а также увеличивает максимальные напряжения в рессоре. Исходя из этогои компановочных соображений прогиб рессор 1 для подвесок автомобилей преимущественно находится в пределах 15-25 см.Для предлагаемой рессоры прогиб определяется по зависимостиРГ лРЯГ лРЯ + 4 РВЗЕ 2 Е 2 Е Егде Е - модуль упругости материала рессоры;- момент инерции сечения;Р - вертикальная нагрузка на конец рессоры;Я - радиус изгиба подковообразной части;1- длина полки,5 10 15 20 25 30 35 40 45 50 55 Расчет прогибов пластинчатой рессоры по (1) в завис ос. от дполок Епоказывает, что для обеспечения указанных прогибов в пределах 1 =- 15-25 см из условия...

Номер патента: 1633196

Опубликовано: 07.03.1991

Автор: Черкунов

МПК: F16F 1/36

Метки: демпфирующее

...4, охватывающий основания 1 и упругодемпфирующий материал, жидкую смазку внутри корпуса 4, пропитывающую слои 2 и 3, и шток 5, проходящий через корпус 4, основания 1 и упругодемпфирующий материал с двумя упорами б, расположенными между корпусом 4 и основаниями 1 и обеспечивающий осевое двустороннее внешнее воздействие.Для уменьшения габаритов устройства упоры б могут быть выполнены в виде конусов. направленных один навстречу другому, а в основаниях 1 выполнены конусные отверстия, поверхность которых контактирует с поверхностью конусов б.Упругадемпфирующий материал может быть выполнен из стружки и ее отрезков, расположенных перпендикулярно друг к другу, скрещенных под углом или навитых в виде спирали, и в зависимости от усилий...

Номер патента: 1633197

Опубликовано: 07.03.1991

Автор: Рахманов

МПК: F16F 7/00

Метки: опора, упругая

...к плоскостиоснования, упругие кольца 3-6, установленные между боковыми поверхностями основания и плиты.Для повышения демпфирующей способности опоры упругие кольца могут бытьвыполнены в виде коаксиально установленных металлических втулок 7 и 8 и расположенного между ними кольца 9 иэ упругогонеметаллического материала, например резины.Упругая опора работает следующим образом,При действии вертикальной нагрузки Ропорная плита 2 перемещается вниз и деформирует упругие кольца 3-6 с накапливанием в них потенциальной энергии, При 35этом поглощается энергия нагрузки Р, Засчет потерь на трение между поверхностями колец и боковыми поверхностями плитыЮ и основания осуществляется демпфирование вертикальных колебаний,При действии боковой силы Г или...

Номер патента: 1633198

Опубликовано: 07.03.1991

Авторы: Виноградов, Кошкин, Овчинников

МПК: F16F 7/00

Метки: амортизатор, грузов, десантируемых

...является повышение надежности за счет предотвращения опрокидывания грузов.На чертеже изображен амортизатор для десантируемых грузов.Амортизатор содержит обшивку 1, размещенный в ней наполнитель 2 из нежесткого сминаемого материала и эластчную пленку 3, охватывающую амортизатор по наружной поверхности 4 обшивки 1 для взаимодействия с поверхностью земли в направлении сноса груза (не показан).Эластичная пленка 3 намотана на барабаны 5 и 6, установленные на поверхности 4 обшивки 1,На амортизаторе установлены емкости 7 с рабочей жидкостью, распылителями 8 для смачивания поверхностей контакта эластичной пленки 3 с обшивкой 1. Поверхность 4 обшивки 1 выполнена в виде лыжи.Амортизатор работает следующим образом.Десантируемый груз (не показан)...

Номер патента: 1634859

Опубликовано: 15.03.1991

Авторы: Абельский, Файнберг

МПК: F16F 1/40

Метки: виброизолирующая, опора

...комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат Патент , г.ужгород, ул. Гагарина,101 Изобретение относится к строительству в частности к виброзащитным,устройствам, используемым в качестве опорных элементов для различноготехнологического оборудования с динамическими нагрузками.Цель изобретения - улучшение условий эксплуатации виброизолирующейопоры путем фиксирования в гориэон" 1 Оталвном направлении положения стержня при монтаже.На чертеже изображена виброизоли"рующая опора, продольный разрез,Виброизолирующая опора содержит 15эластомерные кольцевые основания 1и размещенный между ними набор чередующихся эластомерных колец 2 иметаллических колец...

Номер патента: 1634860

Опубликовано: 15.03.1991

Авторы: Гал, Кузьменко, Патлайчук, Щесюк

МПК: F16F 7/14

Метки: виброизолятор, тросовый

...каждым полувитком опорные элементы 1 и 2 с инерционными массами 3 и 4 и последние между собой, например, таким образом, что полувиток 6 окружностью большого диаметра соединяет 25 опорные элементы 1 и 2 и переходит в полувиток 7 окружностью среднего диаметра, который соединяет опорный элемент 2 с инерционной массой 4, далее соединенной с инерционной мас сой 3 одним витком 8 окружностью малого диаметра, который переходят в полувиток 9 окружностью среднего диаметра, соединяющий инерционную массу 4 с опорным элементом 2 и далее переходящий в полувиток 10 окружностью большего диаметра, вновь соединяющего опорные элементы 2 и 1 между собой. Далее полувиток 11 окружностью среднего диаметра соеди- щ няет опорный элемент 1 с инерционной...

Номер патента: 1634861

Опубликовано: 15.03.1991

Авторы: Гусев, Зимин, Кочетов, Радионов, Романов

МПК: F16F 9/04

Метки: пневматических, пневмовиброизолятор, станков, ткацких

...11 и 12, с 40которыми взаимодействуют нижние тарельчатые концы клапанов 8 и 9 соответственно. Верхние игольчатые концыклапанов 8 и 9 пропущены через отверстия-седла 11 и 12 впуска и взаимодей ствуют с отверстиями-седлами 13 и 14сброса соответственно, закрепленньгми на мембране 15 и подпружиненнымиотносительно блока 7 с воэможностьюрегулировки поджатия полыми винтами 16 и 17.Стабилизатор давления сообщен свнешним источником Р сжатого воздуха.Пневматический ткацкий станок (непоказан), у которого статическая нагрузка на задние опоры больше стати- .ческой нагрузки на передние опоры,устанавливают на два идентичныхпневмовиброизолятора (второй не показан) следующим образом. Пневмовиброизоляторы располагают на монтажнойплоскости 18 в плане...

Номер патента: 1634862

Опубликовано: 15.03.1991

Автор: Рахманов

МПК: F16F 9/10

Метки: гидравлический, упругий, элемент

...для гашения ударов и вибраций, и является усовершенствованием изобретения по авт.св. М 1285231. 5Цель изобретения - повышение надежности путем улучшения герметизации стыков между сопряженными поверхностями колец.На чертеже изображен гидравлический 10 упругий элемент, продольный разрез.Гидравлический упругий элемент содержит цилиндр 1, помещенный в него плунжер 2, корпус, выполненный в виде чередующихся металлических колец 3 и ко лец 4 из упругого неметаллического материала и заполненный рабочей жидкостью 5. Обращенные одна к другой поверхности колец 3 и 4 выполнены двухконусными, в последних со стороны внутренней полости 20 выполнены кольцевые выемки 6, Поверхность колец 3 со стороны внутренней полости выполнены в виде направленных...

Номер патента: 1634863

Опубликовано: 15.03.1991

Авторы: Краснов, Морозов

МПК: F16F 9/30

Метки: энергопоглощающее

...10 20 ф г 30 35 40 45 50 55 Энергопоглощающее устройство работает следующим образом.Приложение растягивающей нагрузки к узлу 14 крепления вызывает перемещение телескопического штока 11, который, проходя через центральное отверстие 10 секцией наименьшего диаметра, вызывает растяжение дополнительной пружины 4 эа счет взаимодсйствия кольцевого опорного выступа 12 с крайним свободным витком дополнительной пружины 4, Растяжение дополнительной пружины 4, в свою очередь, вызывает поджатие объема 7 деформируемой среды и деформироваие внутренней поверхности эластично-упругой оболочки 16, с которой взаимодействуют кромки витков дополнительной пружины 4 и кромки секции телескопического штока 11. После уцирания промежуоной секции телескопического...

Номер патента: 1634864

Опубликовано: 15.03.1991

Автор: Сепиашвили

МПК: F16F 11/00

Метки: виброизолирующее

...на корпусе 1 коромысла 7, один конец которого посредством тяги 8 связан с плунжером 2, адругой посредством тяги 9 - с поршнем 3(фиг,1).При выполнении устройства согласнофиг,2 в него введены дополнительное коромысло 10, установленное симметричнокоромыслу 7 относительно продольной осиустройства, и тяги 11 и 12, связанные одними концами с коромыслом 10, а другими - сплунжером 2 и поршнем 3. которые совместно с коромыслом 6 и тягами 7 и 8 создаютдвойной шарнирный ромбоид,Согласно варианту выполнения устройства по фиг.3 в него введены дополнительные коромысла 13 и 14, образующиевращательную пару и связанные шарнирнос коромыслами 7 и 10 и тягами 8 и 12 соответственно,Виброизолирующее устройство работает следующим образо 5 10 15 20 25 30 35...

Номер патента: 1634865

Опубликовано: 15.03.1991

Авторы: Гачечиладзе, Гудушаури, Пановко

МПК: F16F 15/03

Метки: колебаниями

...переглещегия тел. Выбор л системе с сухим трением 11 относительныгл движениел 1 ее тел в качестве изкеняемого пэрэмегрэ оосиел ной скорое г 1 переглзо н 1 я те, которую и ри совэ денинапрэвленич перемещения те " задаот равнои улю, а при перегещен и тел в рэзнлх направленияхравной и 1 большей значения, соответствующего 3;- дэннои минимэпьой силе сухо о трения МЕжду тЕЛЭкИ, ПОЗВОПяЕт ОбЕСГЕЧИЬ уСт ранени. яр днцх вколебэтельньх роцессов 2 ил,стьо, между телами 1 и 2 возникает сила трения, характеристлка которой содержит падаощии участок глежду точками А и В (фиг,2) Именно в этом диапазоне разности скоростей (относительной скорости) ЛЧ тел 1 и 2 в сисеме появляются эвгоколебания,Способ осуществлчюг следующим обраВ системе с сухтельногл...

Номер патента: 1634866

Опубликовано: 15.03.1991

Авторы: Биндюк, Кирчин

МПК: F16F 15/04

Метки: виброизолятор

...(54) В (5,) И нию и снование 1, ним концом ец которого ащищаемого элемент 3 с арнирами 4 2 связан с 3, а второй интовой паднии 1,2, 1634866 А 1 ций рвэличных обьектов, Целью изобретения является повышение эффективности виброиэоляции за счет доэирования кинематического динамического воздействия в широком диапазоне частот. Снижение амплитуды колебаний защищаемого объекта происходит за счет периодической потери устойчивости упругого элемента с отрица 1 ельной жесткостью вблизи резонансной частоты виброиэолятора. 1 ил,упругого рычага 2 и колебания прогругого элемента 3,В некоторый момент времени идит потеря устойчивости упругого эл3, что характеризуется резким сниего жесткости. при этом резонансната системы снижаается и происходитние...

Номер патента: 1634867

Опубликовано: 15.03.1991

Авторы: Колкер, Кукушкин

МПК: F16F 15/04

Метки: виброизолятор

...и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к машиностроению и является усовершенствованием известного технического решения по авт.св.% 1534228.Цель изобретения - расширение эксплуатационных возможностей путем регулирования собственной частотывиброизолятора.На чертеже изображен виброизолятор,продольный разрез. 10Виброизолятор содержит корпус 1 в виде цилиндра с кольцевыми канавками, равномерно расположенными на еговнутренней боковой поверхности, шток 2 скольцевыми канавками на его боковой поверхности, корректор 3 жесткости в видетора иэ упругого материала и дополнительный корректор 4 жесткости, установленныемежду...

Номер патента: 1634868

Опубликовано: 15.03.1991

Авторы: Лапицкий, Мульман

МПК: F16F 15/10

Метки: колебательная

...ф-лы, 3 ил. круглую щеку 3. На последней с зазором своэможностью вращения установлен маят-дник, который может состоять из нескольких,рчастей, например частей 4 и 5, Каждая часть)маятника имеет собственное расстояние отоси круглой щеки 3 до своего центра масс (Ии 1). На щеке расположен выступ б, а намаятнике - упоры 7, которые могут быть 0 фвыполнены упругими. глерее ргеерсгил 8 и СО9 смазка подается в зазор между щекой имаятником, При размещении между щекой3 и маятником тел 10 качения колебательнаясистема снабжается проставками 11 и пру-, джинами 12,Колебательная система работает следующим образом,При работе коленчатого вала возникаюткрутильные колебания, Части 4 и 5 маятникаколеблются с частотами, определяемымирасстояниями 1 л и 5,...

Номер патента: 1634869

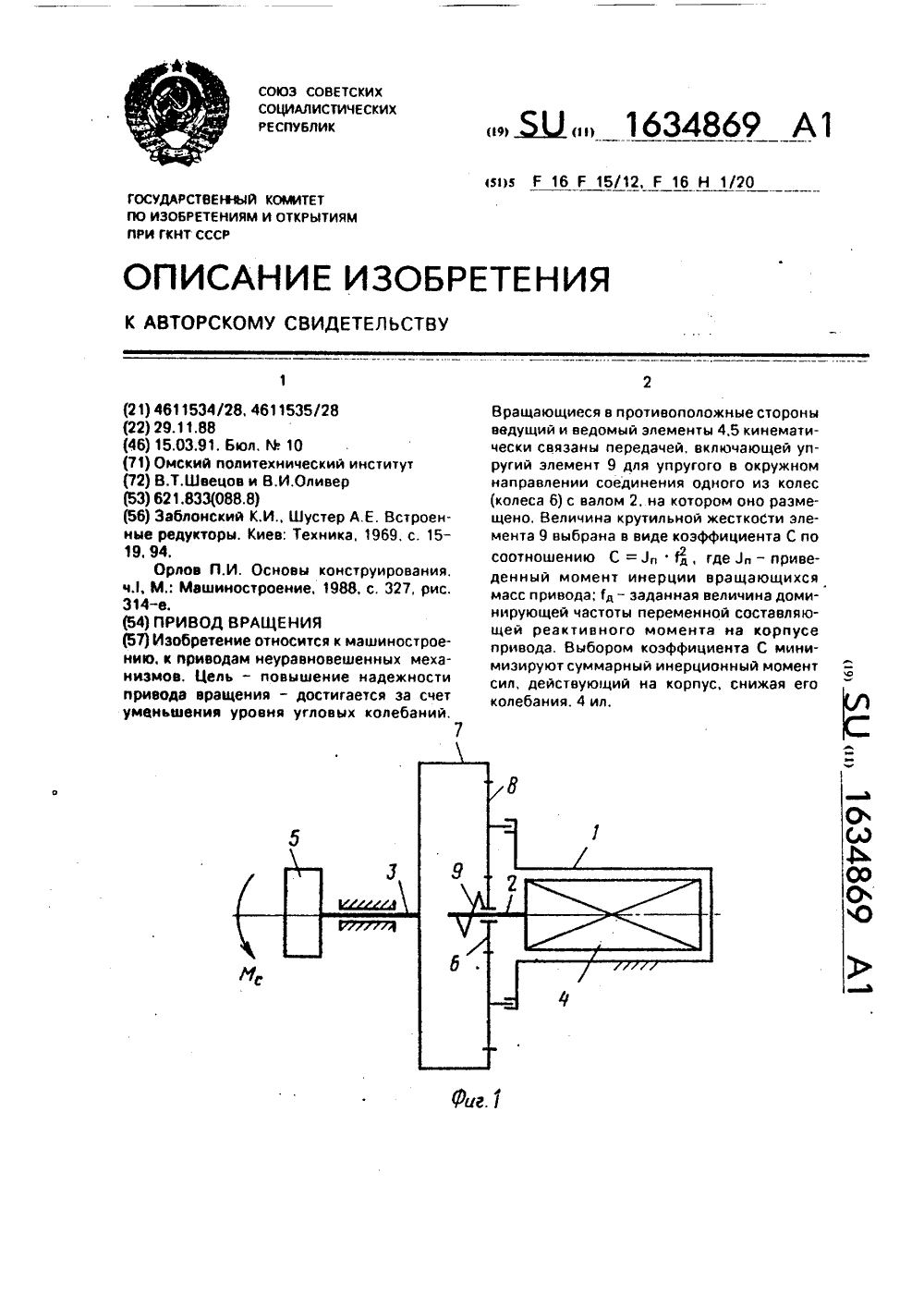

Опубликовано: 15.03.1991

Авторы: Оливер, Швецов

МПК: F16F 15/12, F16H 1/20

Метки: вращения, привод

...инерционных колебаний корпуса1. Выбором коэффициента С крутильной жесткости упругого элемента 9 обеспечиваюттакое соотношение указанных угловых ускорений и соответствующую величину реактивного момента сил нд корпусе 1, прикоторых уровень угловых колебаний последнего минимален,установленные в нем два соосных вала ссоответственно ведущим и ведомым элеИзобре 1 ение относится к машиностроению и может быть использовано в качествепривода неуравновешенных механизмов.Цель изобретения - повышение надежности привода вращения путем уменьшения уровня угловых колебаний привода.На фиг.1 изображена кинематическаясхема привода вращения; на фиг.2 - вариант размещения упругого элемента в кинематической схеме привода; на фиг.З и 4 -упругий...

Номер патента: 1634870

Опубликовано: 15.03.1991

Автор: Гореликов

МПК: F16F 15/32

Метки: валов, манжета, подвижных, уплотняющая

....орпуса и задавлена по торцу шайбы фланцем (не показан).Монтажупругого кольца 7 на тонкостенный цилиндр 4 проводят при помощи оправки 9, Наибольший наружныи диаметроправки равен наружному диаметру кольцевого выступа б, а отверстие оправки выполнена по диаметру уплотняемого вала 10,изготовленного иэ лдтериала с низкой поверхностной твердостью, например неминерального диэлектрика.Отверстие манжеты (отверстие шайбы 2и воротника 3) выполнено по посадке с зазором относительно диаметра уплотняемого вала 10. Толщина стенки участкатонкостенного цилиндра и высота этого цилиндра подобраны экспериментальным путем исходя иэ следующего требования:усилие упругого радиального обжатия цилиндра 4 упругим кольцом 7 должно обеспечивать пластическую...

Номер патента: 1640478

Опубликовано: 07.04.1991

Авторы: Гавриш, Еремеев, Закарьян, Краснов, Крылов

МПК: F16F 7/12

Метки: амортизатор, пластический

...с ним штока 3 с деформируемыми частями 5,Для увеличения энергоемкости пластического амортизатора и повышения плавности гашения ударных нагрузок каждая деформируемая часть 5 снабжена кольцом 8, расположенным между кольцевыми выступами 6 в средней части рабочих участков 7 с зазором относительно их наружных поверхностей. При этом кольца 8 выполнены из пластичного материала с внутренней расточкой 9.Для повышения плавности гашения ударных. нагрузок и улучшения стабильности силовой характеристики пластического амортизатора внутренняя расточка каждого кольца 8 заполнена эластично упругим материалом 10.Пластический амортизатор работает следующим образомПри воздействии сжимающей нагрузки начинается деформирование рабочих участков...

Номер патента: 1640479

Опубликовано: 07.04.1991

Автор: Бабий

МПК: F16F 7/14

Метки: амортизатор

...в центральном отверстии П-образного кронштейна 1, и фиксатор 5 цилиндрического пальца 4, установленный в том же П-образном кронштейне.Амортизатор содержит также муфту 6 с отверстием, размещенный в нем по подвижной посадке и предназначенный для связи с защищаемым объектом цилиндрический штырь 7 с резьбовым концом, другой конец которого связан с витой цилиндрической пружиной 3, и установленный в муфте 6 фиксирующий элемент 8 для цилиндрического штыря 7. Другие концы отрезков 2 троса соединены с муфтой 6.Амортизатор имеет три режима работы. При воздействии на П-образный кронштейн 1 со стороны подвижного объезда вибраций и ударов, параметры которых соответствуют диапазону рабочих частот в пределах 2-40 Гц, в амортизаторе необходимо...

Номер патента: 1640480

Опубликовано: 07.04.1991

Авторы: Журавлев, Макаров, Партнов

МПК: F16F 9/10

Метки: амортизатор

...размещенные в гидроцилиндре 10 радиально установленный палец 12 с размещенным на нем с возможностью поворота шаром 13 с фигурными выемками и подпружиненный относительно торца корпуса 1 кулачок 14 для взаимодействия с шаром 13, конец штока 4 размещен в центральном отверстии дополнительной крышки 11 и имеет форму полусферы 15 для периодического контактирования с шаром 13, а в дополнительных пластинчатых прямоугольных. пружинах 9, полусфере 15, кулачке 14 и в гидроцилиндре 10, между торцом корпуса 1 и кулачком 14, выполнены дроссельные отверстия 16, 17, 18, 19 соответственно.Амортизатор работает следующим образом.В момент приложения к штоку 4 внешней динамической нагрузки, направленной, например, вниз, последний перемещается и10 15 20...

Номер патента: 1640481

Опубликовано: 07.04.1991

Автор: Лашевич

МПК: F16F 15/30

Метки: лашевича, маховик

...отверстия 6, выходящие на внутренние поверхности соседних лопастей 4, На ободе 2 установлен электромагнитный толкатель 7.Маховик работает следующим образом.При отборе мощности от маховика толкатель 7 выдвигает лопасть 4, которая отжи(54) МАХОВИК ЛАШЕВИЧА(57) Изобретение относится к машиностроению и может быть использовано в приводах машин, Цель изобретения - повышение отбираемой мощности, Это достигается за счет повышения тормозного момента маховика. При отборе мощности от маховика выдвинутые лопасти 4 создают повышенный момент торможения вращающейся жидкости 3. При повторном цикле лопасти 4 поджимаются обратно пружинами 5. 1 ил. мается потоком жидкости 3. При это кость 3, попадая в отверстия 6, син отжимает остальные лопасти 4. В...

Номер патента: 1640539

Опубликовано: 07.04.1991

Авторы: Гладкий, Мальцев, Плаксин

МПК: F16F 1/12

Метки: винтовой, крепления, пружины, цилиндрической

...ул.Гагарина, 101 Изобретение относится к узлам и деталям точных механизмов, предназначено для крепления винтовых пружин и может применяться в машиностроении, приборостроении и других отраслях промышленности,Цель изобретения - повышение точности работы за счет сохранения стабильной жесткости пружины,На фиг,1 изображено устройство в сборе с пружиной, общий вид, продольный разрез; на фиг,2 - устройство без пружины; на фиг.3 - вид А на фиг,2,Устройство для крепления цилиндрической винтовой пружины (фиг,2) представляет собой втулку 1, на наружной поверхности которой расположена винтовая канавка 2 полукруглого профиля, На торце 3 выполнен паз 4, длиной от точки Б до точки В, Точка Б- это пересечение стенки, ограничивающей канавку 2 с...

Номер патента: 1642137

Опубликовано: 15.04.1991

Авторы: Бойко, Гацко, Дьяченко, Ковтун, Кот, Лаврентьев, Мичелев

МПК: F16F 1/14, G01L 25/00

Метки: вал, торсионный

...за счет обеспечения возможности регулирования его податливости в процессе работы.На чертеже представлена конструктивная схема торсионного вала.10 Торсионнйй вал представляет собой устройство, содержащее вал 1 с выполненными на нем винтовыми канавками 2, направление которых совпадает с направлением закручивания вала, при этом число канавок 15 составляет 2 - 6, а угол подъема их винтовых линий 30 - 60. В канавках 2 размещена пружина 3, имеющая шаг навивки и внутренний диаметр равен шагу и внутреннему диаметру канавок, и жестко закрепляемая одним из своих концов в головку нала, а другим - к внутреннему кольцу 4 упорного подшипника, сидящего на валу подвижно в осевом направлении, а внешнее кольцо 5 контактирует с тягой 6, приводимой в...
