Плотина смешанного типа на скальном основании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2005125
Автор: Ерахтин
Текст

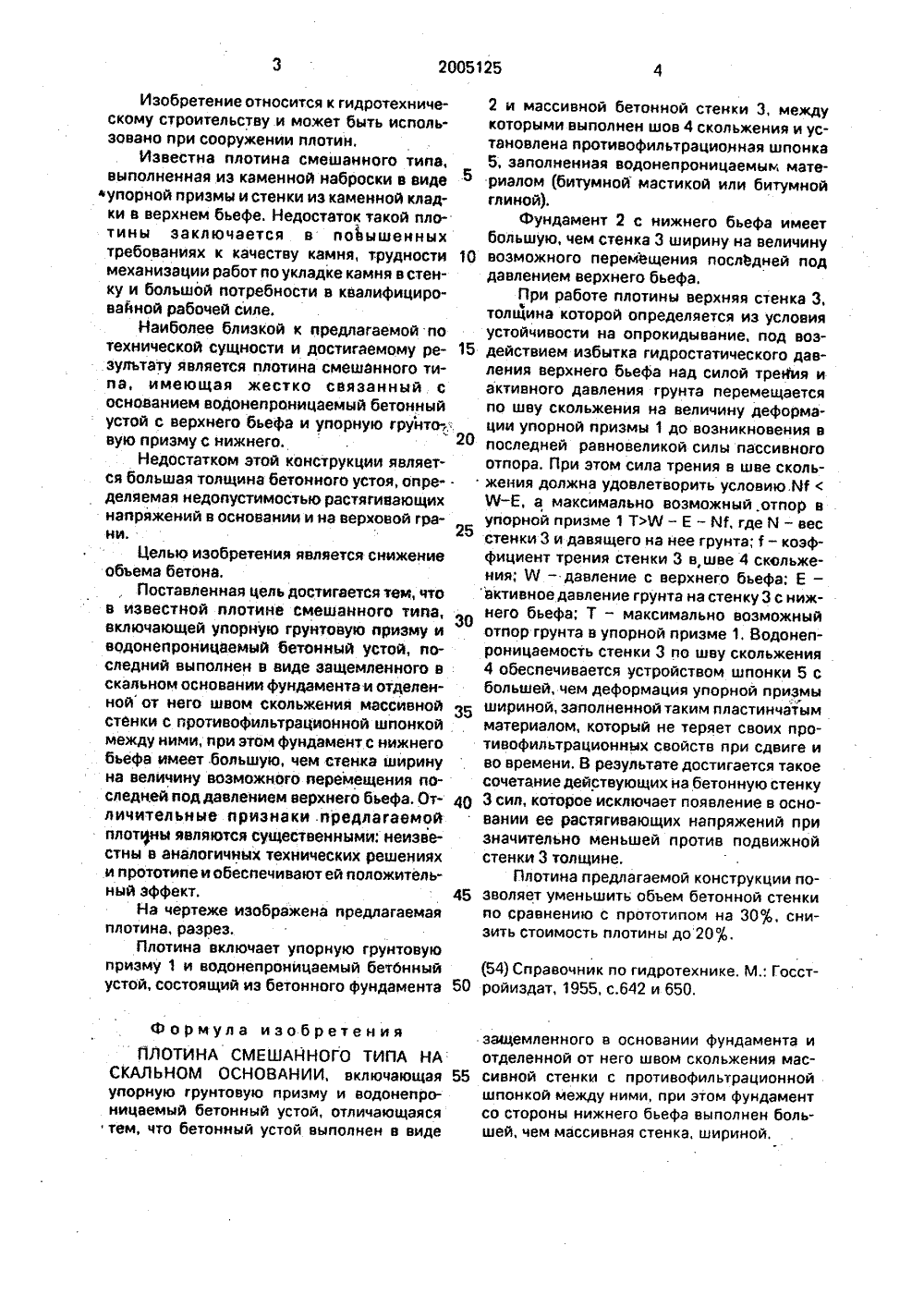

(51) Е 02 В 7 6 ИЗО ОПИС Комитет Российской Федерации о патентам и товарным знакам 1(54) 3 ВОТИНА СМЕШАННОГО ТИСКАЛЬНОМ ОСНОВАНИИ(57) Использованительстве при возверетения: плотинапризму 1 и водонсостоящий из фстенки 3, между кжения и устаношпонка 5, заполнериалом. 1 ил. е: в гидротехническом строидении плотин. Существо изобвключает упорную грунтовую епроницаемый бетонный устой ундамента массивной бетонной оторыми выполнен шов 4 скольвлена противофильтрационная нная водонепроницаемым мате2005125 Изобретение относится к гидротехническому строительству и может быть использовано при сооружении плотин,Известна плотина смешанного типа,выполненная из каменной наброски в видеупорной призмы и стенки из каменной кладки в верхнем бьефе. Недостаток такой плотины заключается в повышенныхтребованиях к качеству камня, трудности 10механизации работ по укладке камня в стенку и большой потребности в квалифицировайной рабочей силе,Наиболее близкой к предлагаемой потехнической сущности и достигаемому резулътату является плотина смешанного типа, имеющая жестко связанный соснованием водонепроницаемый бетонныйустой с верхнего бьефа и упорную грунто;,вую призму с нижнего.20Недостатком этой конструкции является большая толщина бетонного устоя, опре деляемая недопустимостью растягивающихнапряжений в основании и на верховой грани.25Целью изобретения является снижениеобъема бетона.Поставленная цель достигается тем, чтов известной плотине смешанного типа,включающей упорную грунтовую призму иводонепроницаемый бетонный устой, последний выполнен в виде защемленного вскальном основании фундамента и отделенной от него швом скольжения массивной 35стенки с противофильтрационной шпонкоймежду ними, при этом фундамент с нижнегобьефа имеет большую, чем стенка ширинуна величину возможного перемещения последней под давлением верхнего бьефа. Отличительные признаки предлагаемойплотины являются существенными: неизвестны в аналогичных технических решенияхи прототипе и обеспечивают ей положительный эффект. 45На чертеже изображена предлагаемаяплотина, разрез,Плотина включает упорную грунтовуюпризму 1 и водонепроницаемый бетбнныйустой, состоящий из бетонного фундамента 50 Формула изобретенияПЛОТИНА СМЕШАННОГО ТИПА НА: СКАЛЬНОМ ОСНОВАНИИ, включающая 55 упорную грунтовую призму и водонепроницвемый бетонный устой, отличающаяся тем, что бетонный устой выполнен в виде(54) Справочник по гидротехнике. М.: Госстройиздат, 1955, с.642 и 650. защемленного в основании фундамента и отделенной от него швом скольжения массивной стенки с противофильтрационной шпонкой между ними, при этом фундамент со стороны нижнего бьефа выполнен большей, чем массивная стенка, шириной.
СмотретьЗаявка
05009952, 09.07.1991
Нижегородский архитектурно-строительный институт
Ерахтин Борис Михайлович
МПК / Метки
МПК: E02B 7/06
Метки: основании, плотина, скальном, смешанного, типа
Опубликовано: 30.12.1993
Код ссылки
