Астафичев

Номер патента: 2004675

Опубликовано: 15.12.1993

Автор: Астафичев

МПК: E02B 7/06

Метки: возведения, грунтового, сооружения

...сооружения, вид сверху; на фиг.2 - то же, поперечный разрез; на фиг,3 - то же, продольный разрез. Суть изобретения состоит в следующем.Сооружение возводят путем намыва или торцевой отсыпки грунта 1, На торцевой откос 2 сооружения, на его низовую и верховую части отсыпают призмы из каменного материала, например камня, щебня, гравия,Формула изобретения СПОСОБ ВОЗВЕДЕНИЯ ГРУНТОВОГОСООРУЖЕНИЯ, включающийнамыв или отсыпку грунта в воду на торцевой откос возводимого сооружения, отличающийсятем, что, с целью повышения эффективности в работе эа счет сокращения объема сооружения, грунт в сооружение подают Отсыпанный грунт и каменный материал образуют лоток, боковыми стенками которого являются отсыпаемые призмы 3 из каменного материала, а дном...

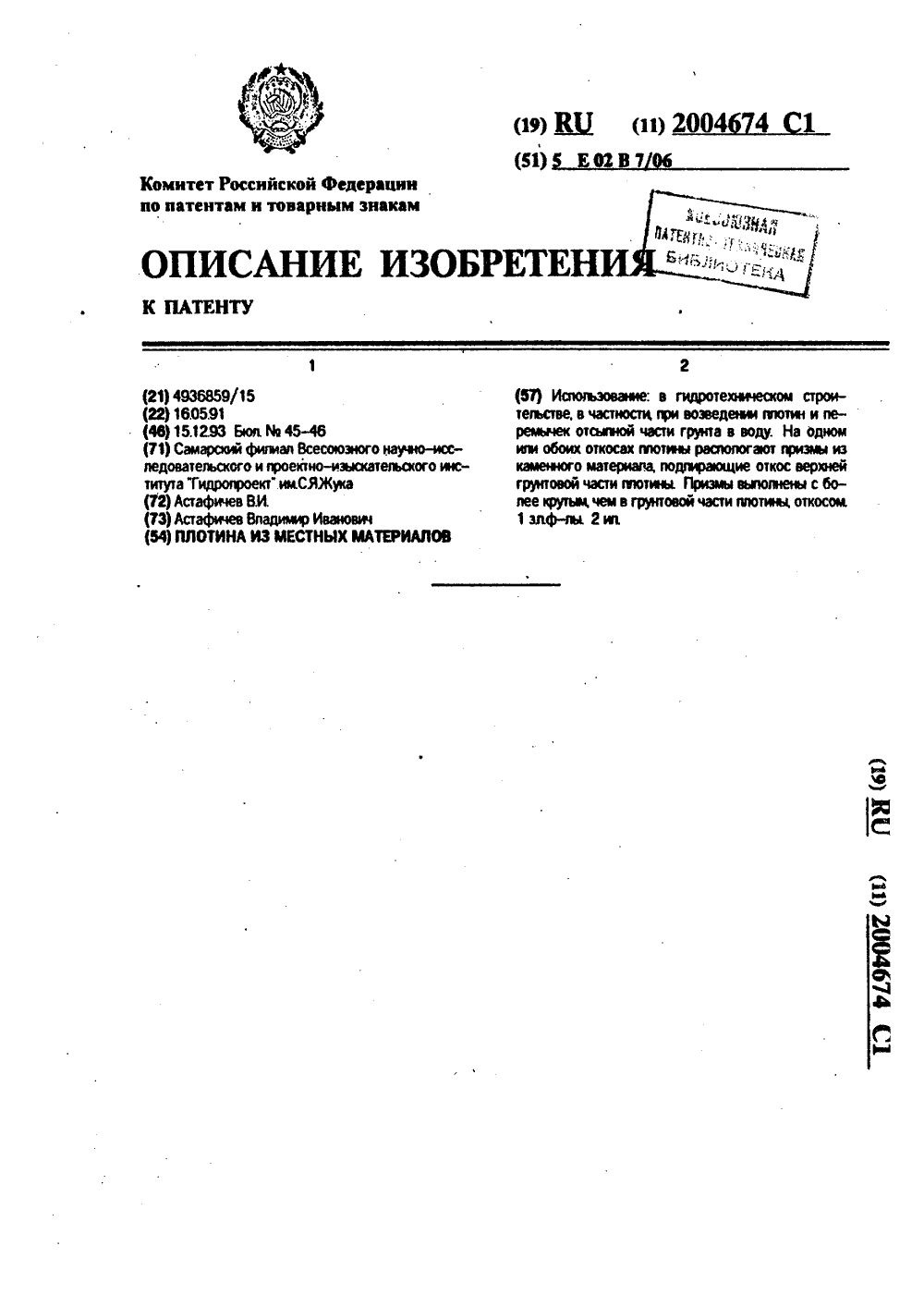

Номер патента: 2004674

Опубликовано: 15.12.1993

Автор: Астафичев

МПК: E02B 7/06

Метки: местных, плотина

...на фиг.2 - профиль сооружения с призмами иэ каменного материала на обоих откосах,В плотине 1 иэ местных материалов на одном или обоих ее откосах 2 расположена Формула изобретения1. ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛОВ, включающая грунтовую часть и призму иэ каменного материала. отличающаяся тем, что, с целью снижения объема плотины, призма иэ каменного материала распопризма 3 из каменного материала. Сокращение объема плотины достигается эа счет того, что откос или оба откоса подпираются призмой 3 (или призмами) иэ каменного ма терила, имеющей крутой естественный откос 4, чем насыпь из грунта, составляющая центральную часть плотины. Сокращается и объем каменного материала в призме (в призмах), поскольку их отсыпают не на дно 10 (как в...

Номер патента: 1652420

Опубликовано: 30.05.1991

Автор: Астафичев

МПК: E01D 1/00

Метки: водную, объекта, переправы, преграду

...средств. Способ реализуется путем размещения обьекта на полуострове, превращения полуострова в остров и перемещения острова в направлении переправы объекта эа счет разработки грунта острова со стороны берега, с которого переправляют обьект, и укладки его на откос острова. расположенного со стороны берега, на который необходимо переправить объект, 3 ил. Вынимают грунт из полуострова в зонепряжения его с берегом и превращают тем самым полуостров 2 в остров б ватором 4 вынимают грунт с откос положенного со стороны берега торого осуществляют переправу, т. который образован во время прев полуострова 2 в остров б, и уклады на откос 8, который расположен в берега 9, на который необходима вить обьект 3,азанным перемещением грунта...

Номер патента: 1377324

Опубликовано: 28.02.1988

Автор: Астафичев

МПК: E02B 1/00

Метки: водоема, дноуглубления, реки

...лопата или с грейферным ковшом, илидраглайн располагают на естественном 2 Оили специально образованном острове.Перемещают остров по траектории илиизменяют его конфигурацию в соответствии с необходимым перемещениемземлеройной машины для обеспечения 25разработки грунта до проектной отметки в пределах требуемого участкадноуглубления,Перемещение острова или изменениеего конФигурации производят путем 3 Овыемки грунта до проектной отметкиострова с откоса, расположенного состороны, обратной направлению движения острова, и укладки его на откос, расположенный со стороны понаправлению движения острова. Излишний для обеспечения перемещения острова или для необходимого измененияего конфигурации грунт перемещаютв русло за пределы участка Расчистки...

Номер патента: 1362773

Опубликовано: 30.12.1987

Автор: Астафичев

МПК: E02B 3/16

Метки: грунта, закрепления, пленочного, поверхности, укладки

...с транспортным средством через дышло 3. За колесами 2 размещены диски 4, закрепленные на раме 1, снизу. Диски 4 служат для нарезания щели 5 в грунте. Устройство снабжено также пленкой б, намотанной на барабане 7, установленном сверху на раме . Ролики 8, установленные снизу на раме 1, служат для прижатия пленки 6 к поверх ности грунта. За роликами 8 по ходу движения транспортного средства размещены диски 9, служащие лля заправления краев 10 пленки в щели 5. К раме 1 прикреплены колеса 11, которые обжимают грунт в зонах, примыкающих к щелям 5, Домкра ты 12, установленные на раме в количестве четырех штук, служат для перевода устройства из рабочего положения в транспортное и обратно за счет подъема или опускания колес 2 относительно...

Номер патента: 1258796

Опубликовано: 23.09.1986

Автор: Астафичев

МПК: B65G 67/22

Метки: емкостей, загрузки, материалами, открытых, сыпучими, транспортных

...ираж 833с Сни нгс ВНИИ 1 И Государственного комитета (.:СХР но делам изобретений и открытий 113035. Москва, Ж 35, Раушская наб., д. 45 Филиал ППП 11 атент, г, Ужгород, Ул. Проектная, 4Редактор г. 1:горонаЗак 1 з 50831 о 3 Изобретение относится к погрузочно-разгрузочным работам с сыпучими материалами в промышленности и на транспорте и может быть использовано при загрузке открытых транспортных емкостей углем, рудой, строительными материалами и др.Цель изобретенияповышение сохранности сыпучего материала при транспортировании путем снижения потерь через не- плотности в транспортной емкости или предотвращение примерзания материала к внутренней поверхности транспортной емкости.На фиг, 1 схематично изображено устройство, реализующее...

Номер патента: 1191399

Опубликовано: 15.11.1985

Автор: Астафичев

МПК: B65G 67/22

Метки: емкостей, загрузки, материалами, открытых, сыпучими, транспортных

...формируют верхний слой из крупных фракций.Недостатком известного способа является наличие потерь материала легких фракций из верхнего слоя перевозимого материала от аэродинамического воздействия.Цель изобретения - снижение затрат.Поставленная цель достигается тем, что согласно способу загрузки открытых транспортных емкостей сыпучими материалами, заключающемуся в том, что полость транспортной емкости заполняют смесью фракций материала и формируют верхний слой из крупных фракций, формирование верхнего слоя производят путем удаления легких фракций транспортируемого матриала из верхней зоны емкости. Кроме того, удаление легких фракций материала производят путем нродувки верхнего слоя транспортируемого материала струей сжатого воздуха,На...

Номер патента: 1086085

Опубликовано: 15.04.1984

Автор: Астафичев

МПК: E02F 3/76

Метки: бульдозерное, оборудование

...на базовуюмашину, вид сбоку; на фиг, 2 - видА на Фиг. 1, бульдозерный отвал, нафиг. 3 - разрез Б-Б на фиг. 2,Бульдозерное оборудование включает40отвал 1 с наклонным лобовым листом 2и толкающие брусья Э. Лобовой лист 085 22 выполнен со сквозными вертикальнымн клинообразными прорезями 4, расширяющимися в сторону от нижней кромки5 отвала 1. По бокам отвала расположены боковые стенки 6, связанныемежду собой поперечным брусом 7,Работает бульдоэерное оборудование следующим образом.При движении базовой машины понасыпи 8 отвал заглубляют в материалнасыпи. В рабочем положении лобовойлист отвала установлен таким образом,что угол наклонав сторону обратнуюнаправлению рабочего движения недолжен превышать значения угла внутреннего трения материала...

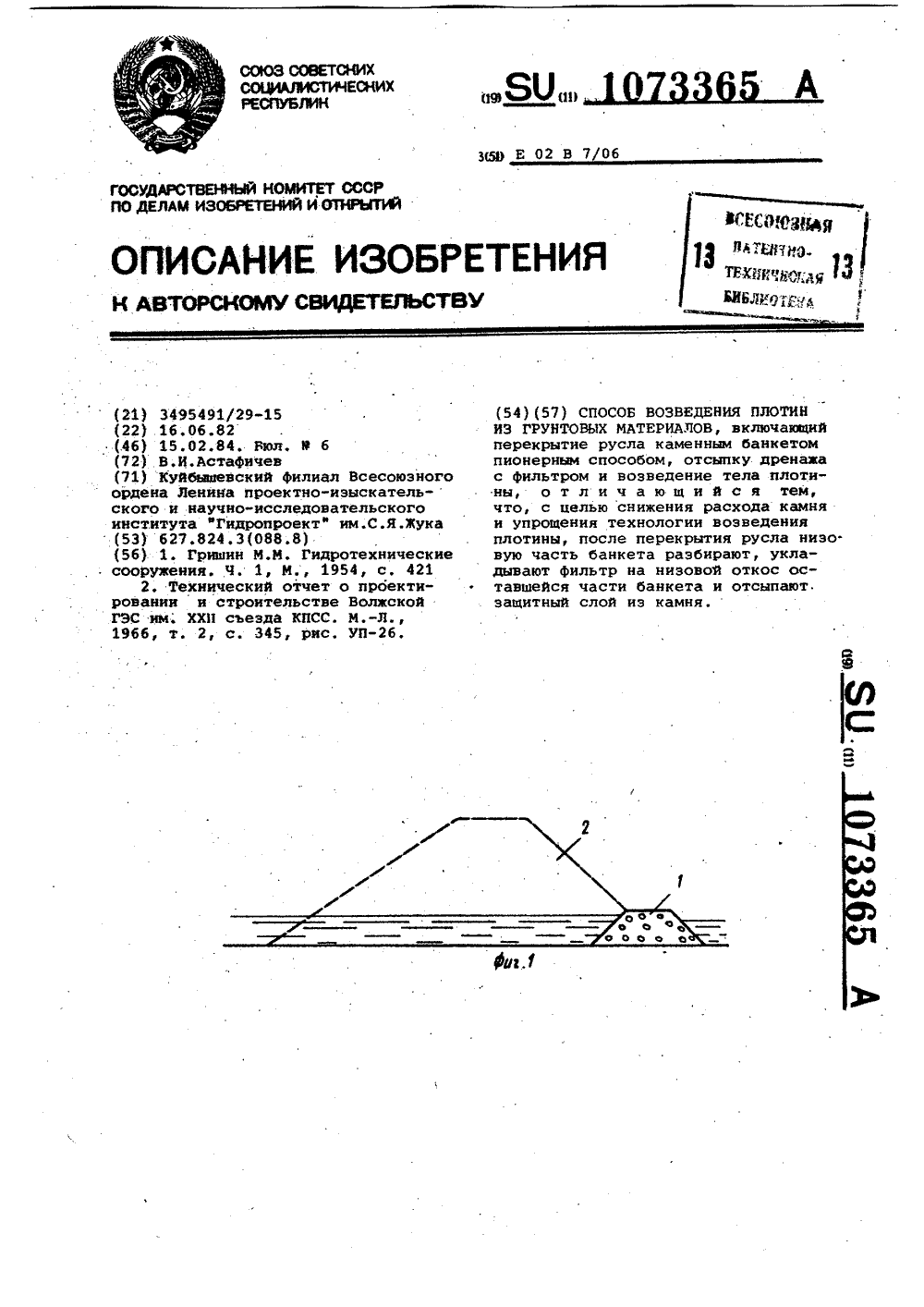

Номер патента: 1073365

Опубликовано: 15.02.1984

Автор: Астафичев

МПК: E02B 7/06

Метки: возведения, грунтовых, плотин

...перекрывают русло реки банкетом, укладывают иа его верховой откос фильтр и намывают тело плотины Щ .Недостатком этого способа является то, что необходимб"отсыпать, фильтр на верховой откос банкета до возведения тела плотины, Поскольку перекрытие русла обычно осуществляют послепрекращения судоходства, 35. а плотину необходимо возвести до наступления сильных морозов и на от.сыпку фильтра не хватает времени.Поэтому на крупных гидроузлах банкет , " редко используют вкачестве дренаж- ;щ вой призьаа,Наиболее близким и изобретению является способ возведения плотин из грунтовых материалов, включаивжй , перекрытие русла каменньаи банкетом 25 пионерник способом, отсыпку дренажа с фильтром и возведение тела плотины .21.Недостатками известного...

Номер патента: 1060745

Опубликовано: 15.12.1983

Автор: Астафичев

МПК: E02B 3/16

Метки: перекрытия, реки, русла

...путем уменьюения объема банкета.Поставленная цель достигаетсятем, что русло реки перекрывают боковым стеснением потока путем отсып.т.ки дамбы, включающей банкет из материала иевлекомой крупности и насыпьизматериала влекомой крупности,. и,при этом отсыпку банкета и насыпиЗ 5осуществляют одновременно, при этофотсыпанная часть банкета превышаетдлину. отсыпаннойчасти насыпи,При этом отсыпку дамбы осуществляют с плаВсредств., 30, На Фиг.1 показана схема отсыпкидамбы, план на фиг.2 - схема отсйпкидамбы, вид А на фиг.1; на Фиг.Зотсыпка банкета, разрез Б-Б на фиг.1,45,на Фиг.4 " разрез В-В на фиг.1. Предлагаемый способ заключается в раздельном возведении дамбы в рус- ле: верховую часть дамбы - насыпь 1 из материала влекомой крупности отсы-...

Номер патента: 918394

Опубликовано: 07.04.1982

Автор: Астафичев

МПК: E02D 17/18

Метки: виде, льда, льдин, наличии, ней, перекрытия, реки, русла, шуги

...торцовыеоткосы образуют раструб, уширеннаячасть которого расположена в пределахверхового участка плотины,Первый этап заканчивается моментом,когда ширина прорана 3 в створе банкетаминимальна, но еще дает возможностьщойти через нроран плавсредству (катеру или ледоколу),На втором атапе отсыпку банкета непроизводят, а лишь намывают перемычкув пределах. крайнего верхового участка,который перекрывает русло. Второй этапзавершается окончанием перекрытиярусла в створе верхового участка плотины аВ процессе выполнения работ на втором этапе, или после его завершенияплавсредством, снабженным перед носовой частью решетчатым щитом, производится вытадкивание льда в поток иэзон тиховодья, при образовании таковыхперед банкетом,На третьем этапе...

Номер патента: 874874

Опубликовано: 23.10.1981

Автор: Астафичев

МПК: E02D 17/18

Метки: перекрытия, рек, русел

...известного способа перекрытия русла является необходимость устройства первого яруса банкета, что приводит к дополнительным расходам материалаи к ограничению возможности судоходства.Цель изобретения - снижение объемакамня и упрощение производства работ.Поставленная цель достигается тем, чтоотсыпку банкета производят на низовуючасть торцового откоса намываемой одновременно грунтовой призмыНа фиг. 1 .изображена перемычка; продольный разрез; на фиг. 2 - то же, план;.на фиг. 3 - разрез А - А на фиг. 2. 2Перекрытие русла осуществляется следующим образом.Со стороны берега намывают грунтовуюпризму 1 и одновременно на низовую частьторцового откоса призмы отсыпают банкет2. При этом достигается снижение высотыи объема каменного банкета и...

Номер патента: 829770

Опубликовано: 15.05.1981

Автор: Астафичев

МПК: E02B 7/06

Метки: местныхматериалов, плотин, сооружения

...Способ осуществляется следующим образом.Со стороны берега (или обоих бере . гов) отсыпают банкет 1 из невлекомого материала, параллельно возводят пло" тину 2, Причем намывают (или отсыпапают ее с .некоторым отставанием, , обеспечивающим возведение плотины без выноса грунта выше допустимых пре" делов. После начала льдообразования 1 о и достижения количества льда в плотине выше допустимых пределов отсыпку низового банкета 1 прекращают и окончательное перекрытие русла осуществляют возведением дамбы 3 из фильтру з ющего воду материала, например камня,Вследствие того, цто призма способна фильтровать воду, ниже нее возникает поток 1. Этим потоком из емкос ти, в зоне которой возводится замы- щв кающий участок русловой плотины между.банкетом...

Номер патента: 791831

Опубликовано: 30.12.1980

Авторы: Астафичев, Новоторов, Окорочков

МПК: E02B 7/02

Метки: перекрытия, рек, русел

...отсыпают призму, поднимают намывом или отсыпкой дно реки перед призмой.Кроме того, с целью предотвращения размыва полнятого участка лна реки на егоповерхность укладывают защитное покрытие,тта чертеже изображен продольный разрез перекрытия, иллкстрируюгций предложенный способ.Перел призмой 1 находится участок рекис полнятым дном 2 и защитным покрытием 3. 2На поднятом дне располагается призма банкета 4,Способ осуществляется в слелукпцей пос.ледовател ьности. Перед отсыпкой призмы банкета 4 ниже его створа отсыпают призму 1, полнимают намывом или отсыпкой дно 2 реки перед призмой и на поверхность полпятого участка дна реки укладывают защитное покрытие 3. Экономический эффект от использования изобретения составит не менее 2 млн. руб....

Номер патента: 673693

Опубликовано: 15.07.1979

Авторы: Астафичев, Неминский, Новоторов, Окорочков, Орешкин

МПК: E02B 7/06

Метки: возведения, местных, сооружений

...(баржамост), расположен.3 ной параллельно отсылаемому сооружению; онустановлен выше створа отсылаемого сооружения и имеет наклон в его сторону. Отсылаемый материал транспортными средств амн, например автосамосвалами, сбрасывают на щит; происхо.10 дит его скатывание в сторону отсьваемого со.оружения и гранулы материала проваливаются в отверстия щита Крупные гранулы после свобод.ного падения погружаются в поток, а мелкие поот.азлич. Поставленная цель достигается темсынку каждой фракции осуществляют м от створа сооружения расстоянии, тем боем, чем меньше размеры фракций. Способ осуществляется следующимПредварительно разделяют материалциям с помощью, например, щита-классра, представляющего собой одинаковованные элементы, образующие...

Номер патента: 72761

Опубликовано: 01.01.1948

Автор: Астафичев

МПК: H04L 25/08

Метки: регенератор, стартстопный, статического, типа

...схемой синхронного вилочного регенератора, о тл и ч а ю щ и й с я приме. нением для синхронизации и отсечки телеграфных сигналов двух вибраторов, из которых первый служит для разделения стартстопных циклов и управляет пусковыми и стоповыми сигналами от якоря приемного реле, а второй служит для отсечки телеграфных сигналов в исправляющей части схемы,Изобретение относится к стартстопным регенераторам статического типа с исправляющей схемой синхронного вилочного регенератора.Описываемый регенератор отличается от известных применением двух вибраторов 1 реле), которые используются для синхронизации и отсечки телеграфных сигналов,Первый вибратор, настроенный на основную частоту стартстопных циклов, служит для разделения стартстопных...
