Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

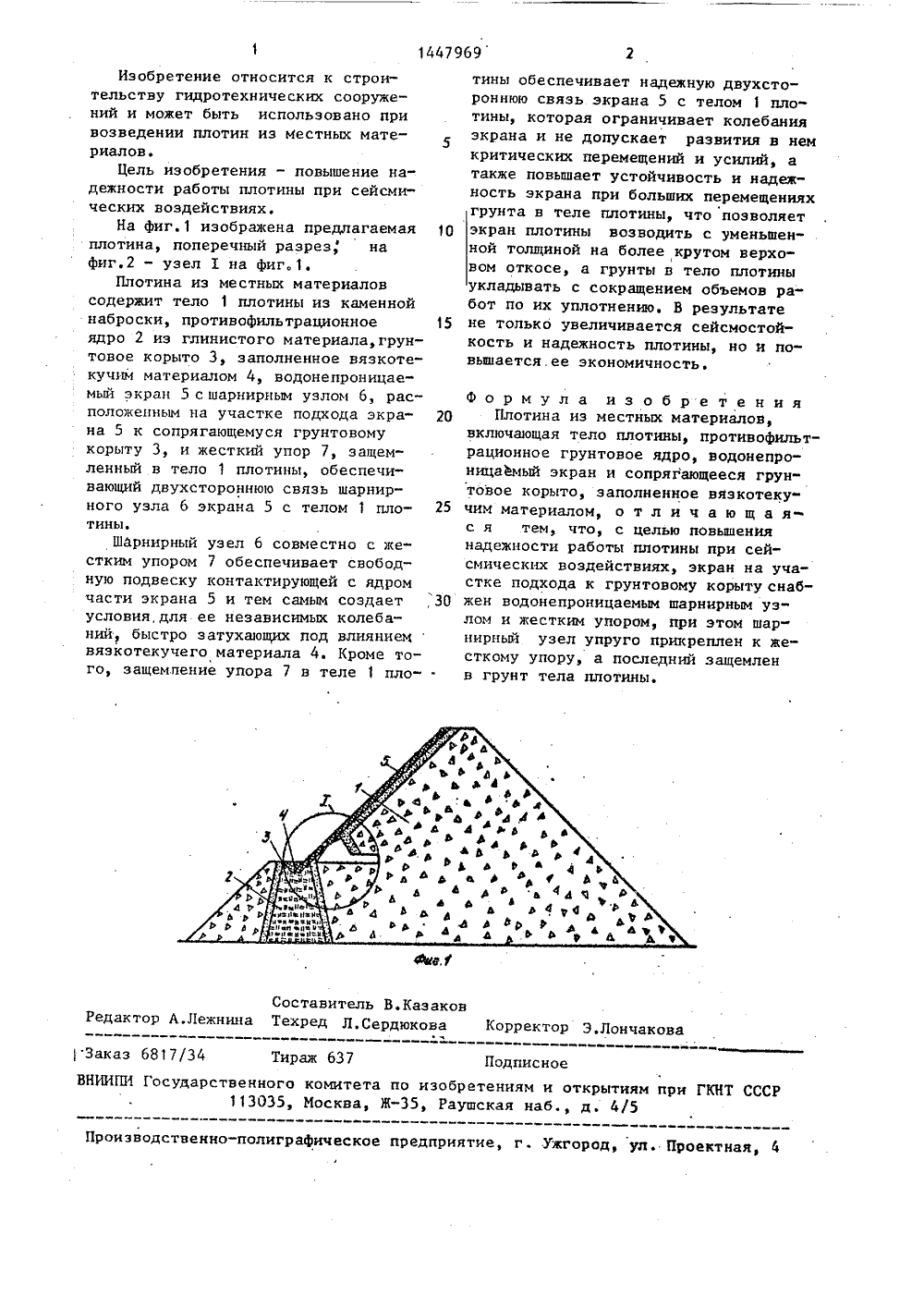

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН 09) б 04 ЕО 06 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ПЛОТИНА ИЗ УСТНЫХ МАТЕРИАЛОВ(57) Изобретение относится к стройтельству гидротехнических сооружений. Цель изобретения - повышение на"дежности работы плотины при сейсмических воздействиях. Экран 5 на участке подхода к грунтовому корыту 3снабжен водонепроницаемым шарнирнымузлом 6, который упруго прикрепленк жесткому упору 7. Упор 7 защемленв грунте тела плотины 1 и обеспечивает двухстороннюю связь шарнирногоузла 6 экрана 5 с телом плотины 1.Узел 6 с упором 7 ограничивает колебания экрана и не допускает развития в нем критических перемещенийи усилий, 2 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР(71) Среднеазиатское отделение Всесо юзного проектно-изыскательского и научно-исследовательского института "Гидропроект" им. С.Я.Жука (72) А.Т.Ли, М.К.Шаграй и В.П.Нико- норов1447969 тины обеспечивает надежную двухстороннюю связь экрана 5 с телом 1 плотины, которая ограничивает колебанияэкрана и не допускает развития в немкритических перемещений и усилий, атакже повышает устойчивость и надежность экрана при больших перемещенияхгрунта в теле плотины, что позволяетэкран плотины возводить с уменьшенной толщиной на более крутом верховом откосе, а грунты в тело плотиныукладывать с сокращением объемов работ по их уплотнению. В результатене только увеличивается сейсмостойкость и надежность плотины, но и повышается.ее экономичность. Составитель В.КазаковРедактор А,Лежнина Техред Л.Сердюкова Корректор Э.ЛончаковаФЗаказ 6817/34 Тираж 637 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству гидротехнических сооружений и может быть использовано при возведении плотин из местных мате риалов.Цель изобретения - повышение на" дежности работы плотины при сейсмических воздействиях.На фиг.1 изображена предлагаемая плотина, поперечный разрез," на фнг.2 - узел 1 на фиг. 1.Плотина из местных материалов содержит тело 1 плотины из каменной наброски, противофильтрационное 15 ядро 2 из глинистого материала,грунтовое корыто 3, заполненное вязкотекучим материалом 4, водонепроницаемый экран 5 с шарнирным узлом 6, расположенным на участке подхода экра на 5 к сопрягающемуся грунтовому корыту 3, и жесткий упор 7, защемленный в тело 1 плотины, обеспечивающий двухстороннюю связь шарнир" ного узла 6 экрана 5 с телом 1 пло тины.Шарнирный узел 6 совместно с жестким упором 7 обеспечивает свободную подвеску контактирующей с ядром части экрана 5 и тем самым создает ,30 условия,для ее независимых колебаний, быстро затухающих под влиянием вязкотекучего материала 4. Кроме того, защемление упора 7 в теле 1 пло- . Формула изобретенияПлотина из местных материалов,включающая тело плотины, противофильтрационное грунтовое ядро, водонепроницаемый экран и сопрягающееся грунтовое корыто, заполненное вязкотекучим материалом, отличающаяс я тем, что, с целью повышениянадежности работы плотины при сейсмических воздействиях, экран на участке подхода к грунтовому корыту снабжен водонепроницаемым шарнирным узлом и жестким упором, при этом шарнирный узел упруго прикреплен к жесткому упору, а последний защемленв грунт тела плотины,
СмотретьЗаявка
4267585, 24.06.1987
СРЕДНЕАЗИАТСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ПРОЕКТНО ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА
ЛИ АСКОЛЬД ТЯНМУНОВИЧ, ШАГРАЙ МИХАИЛ КОНСТАНТИНОВИЧ, НИКОНОРОВ ВЛАДИМИР ПОЛИКАРПОВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 30.12.1988
Код ссылки
