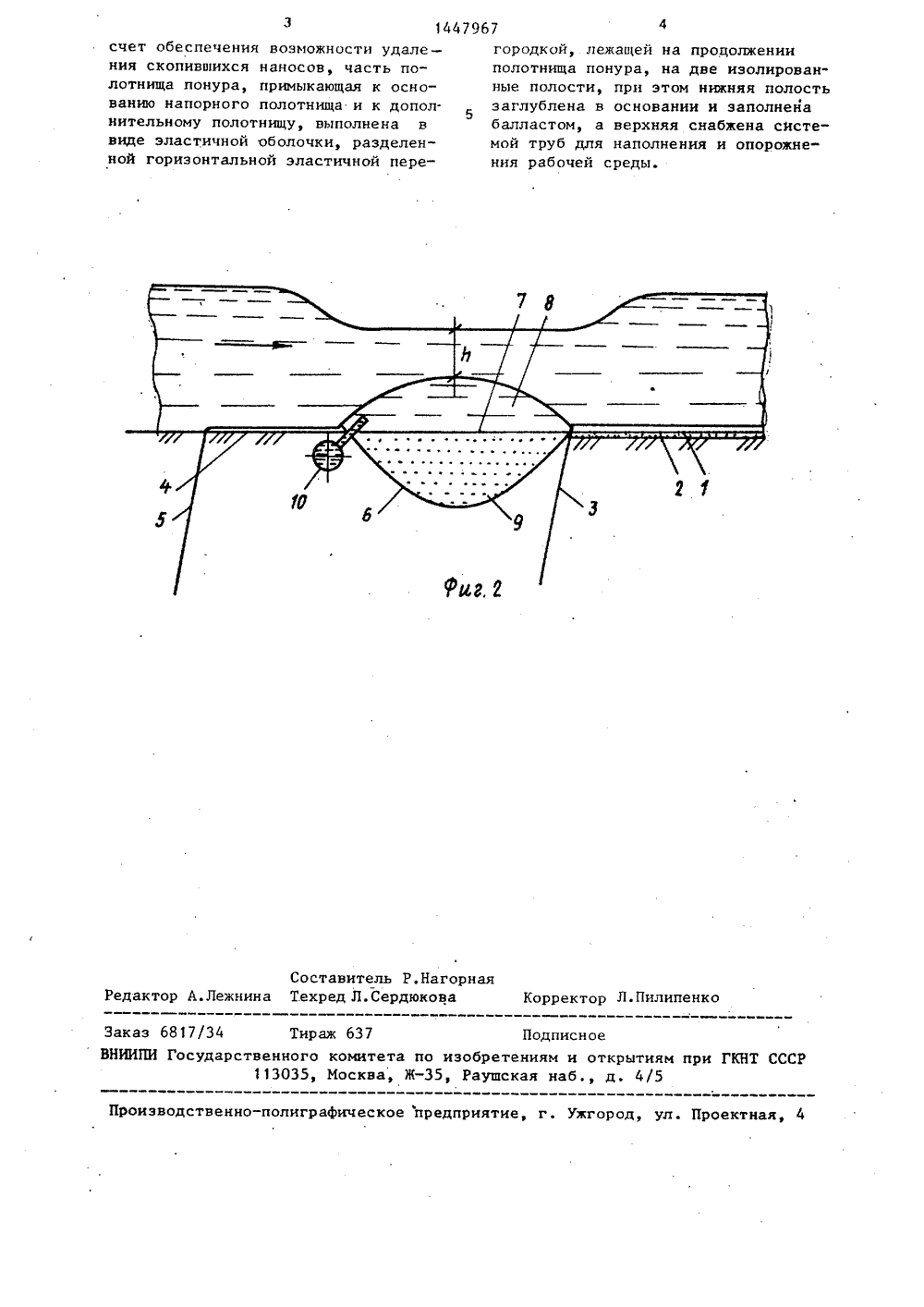

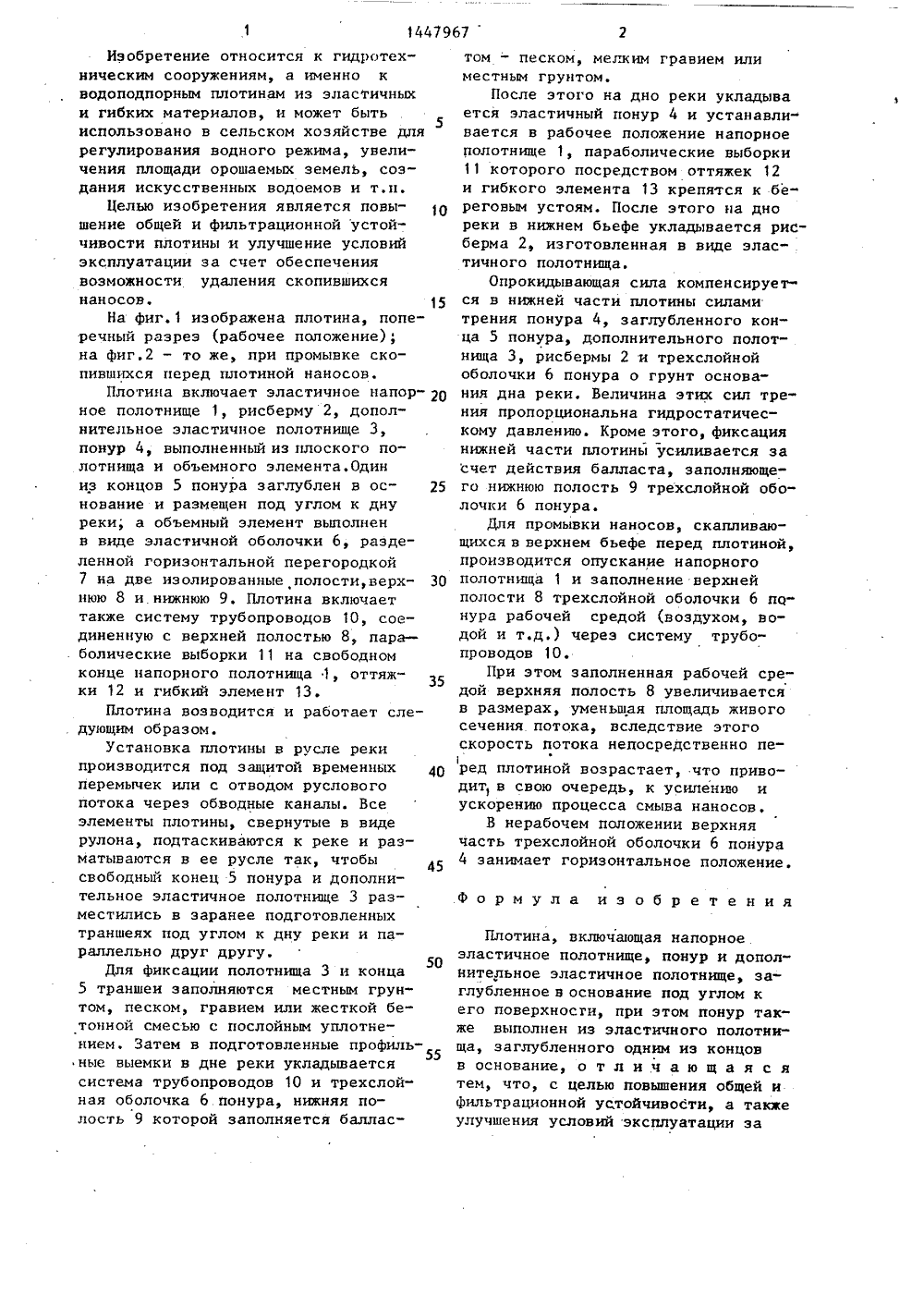

(19) и 4 ЕО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР Л К АВТОРСН У 48ь ск ох о э яй ственный.Денисов тельство ССС 7/02, 1978. льство СССР В 7/02, 1986 ость точосится к гидрольству. Цельние общей ичивости, а такж кания полотни очей среды в едством о ется гнетани 2 ил. и лость Ф(57) Изобретение оттехническому строитизобретения - повышфильтрационной усто Е ИЗОБРЕТЕНИЯ, --8 ИДЕТЕЛЬСТВУ улучшение условии эксплуатации засчет обеспечения возможности удаления скопившихся наносов. Часть понура, примыкающая к дополнительномуполотнищу 3 и размещенная в основании напорного полотнища 1, выполнена в виде эластичной оболочки 6, Последняя разделена перегородкой 7 наверхнюю 8 и нижнюю 9 полости. Пол8 подсоединена системой труб к иснику наполнения и опорожнения рабочей среды. Нижняя полость 9 заполнена балластом и заглублена в основание, Удаление наносов осуществля 1447967Изобретение относится к гидротехническим сооружениям, а именно к водоподпорным плотинам из эластичных и гибких материалов, и может быть использовано в сельском хозяйстве для регулирования водного режима, увеличения площади орошаемых земель, создания искусственных водоемов и т.п,Целью изобретения является повышение общей и фильтрационной устойчивости плотины и улучшение условий эксплуатации за счет обеспечения возможности удаления скопившихся наносов, 15На фиг. 1 изображена плотина, поперечный разрез (рабочее положение), на фиг.2 - то же, при промывке скопившихся перед плотиной наносов.Плотина включает эластичное напор ное полотнище 1, рисберму 2, дополнительное эластичное полотнище 3, понур 4, выполненный из плоского полотнища и объемного элемента. Один из концов 5 понура заглублен в ос нование и размещен под углом к дну реки; а объемный элемент выполнен в виде эластичной оболочки 6, разделенной горизонтальной перегородкойна две изолированные полости, верх нюю 8 и нижнюю 9. Плотина включает также систему трубопроводов 10, соединенную с верхней полостью 8, параболические выборки 11 на свободном конце напорного полотнища 1, оттяжки 12 и гибкий элемент 13.Плотина возводится и работает сле. дующим образом.Установка плотины в русле реки производится под защитой временных 40 перемычек или с отводом руслового потока через обводные каналы. Все элементы плотины, свернутые в виде рулона, подтаскиваются к реке и разматываются в ее русле так, Чтобы 45 свободный конец 5 понура и дополнительное эластичное полотнище 3 разместились в заранее подготовленных траншеях под углом к дну реки и параллельно друг другу.Для фиксации полотнища 3 и конца 5 траншеи заполняются местным грунтом, песком, гравием или жесткой бетонной смесью с послойным уплотнением. Затем в подготовленные профильные выемки в дне реки укладывается система трубопроводов 10 и трехслойная оболочка 6 понура, нижняя полость 9 которой заполняется балластом - песком, мелким гравием илиместным грунтом.После этого на дно реки укладывается эластичный понур 4 и устанавливается в рабочее положение напорноеполотнище 1, параболические выборки11 которого посредством оттяжек 12и гибкого элемента 13 крепятся к береговым устоям. После этого на днореки в нижнем бьефе укладывается рисберма 2, изготовленная в виде эластичного полотнища.Опрокидывающая сила компенсируется в нижней части плотины силамитрения понура 4, заглубленного конца 5 понура, дополнительного полотнища 3, рисбермы 2 и трехслойнойоболочки 6 понура о грунт основания дна реки. Величина этих сил трения пропорциональна гидростатическому давлению. Кроме этого, фиксациянижней части плотины усиливается засчет действия балласта, заполняющего нижнюю полость 9 трехслойной оболочки 6 понура.Для промывки наносов, скапливающихся в верхнем бьефе перед плотиной,производится опускание напорногополотнища 1 и заполнение верхнейполости 8 трехслойной оболочки 6 понура рабочей средой (воздухом, водой и т.д.) через систему трубопроводов 10,При этом заполненная рабочей средой верхняя полость 8 увеличиваетсяв размерах, уменьшая площадь живогосечения потока, вследствие этогоскорость потока непосредственно пе 1ред плотиной возрастает, что приводит в свою очередь, к усилению иускорению процесса смыва наносов,В нерабочем положении верхняячасть трехслойной оболочки 6 понура4 занимает горизонтальное положение.формула изобретенияПлотина, включающая напорное эластичное полотнище, понур и дополнительное эластичное полотнище, заглубленное в основание под углом к его поверхности, при этом понур также выполнен из эластичного полотнища, заглубленного одним из концов в основание, о т л и ч а ю щ а я с я тем, что, с целью повышения общей и фильтрационной устойчивости, а также улучшения условий эксплуатации залипенк оррект Заказ 6817 ВНИИПИ Гос ираж 637 Подписное изобретениям и открытиям Раушская наб., д, 4/5ГКНТ СС рственного комитета п 113035, Москва, ЖПроектна оиэводственно-полиграфическое предприятие, г. Уж счет обеспечения возможности удаления скопившихся наносов, часть полотнища понура, примыкающая к основанию напорного полотнища и к допол.нительному полотнищу, выполнена ввиде эластичной оболочки, разделенной горизонтальной эластичной перегородкой, лежащей на продолженииполотнища понура, на две изолированные полости, при этом нижняя полостьзаглублена в основании и заполненабалластом, а верхняя снабжена системой труб для наполнения и опорожнения рабочей среды.

Смотреть

Заявка

4266930, 23.06.1987

БАШКИРСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ

БОНДАРЕНКО ВЛАДИМИР ЛЕОНИДОВИЧ, ДЕНИСОВ ОЛЕГ ЛЬВОВИЧ, ЩЕПАНСКИЙ АЛЕКСАНДР ОЛЕГОВИЧ

МПК / Метки

МПК: E02B 7/02

Метки: плотина

Опубликовано: 30.12.1988
